建筑工程结构施工图设计中存在问题及改进方法建筑工程结构施工图设计是建筑工程中非常重要的一环，它直接影响着建筑工程的质量和安全。
然而，在实际工作中我们也经常会遇到一些问题，为了更好地解决这些问题并提高工作效率，我们需要不断地思考和改进方法。
下面针对建筑工程结构施工图设计中常见的问题，提出一些改进方法。
1. 缺乏对地质条件和环境因素的考虑在设计施工图时，往往只考虑到建筑结构本身的要求，而忽略了建筑所处的环境因素和地质条件。
这可能导致施工过程中出现很多意外情况，从而影响建筑工程的质量和安全。
改进方法：在设计施工图时，应该尽可能考虑到环境和地质因素。
例如，如果建筑工程所处的地面不平整，应该采用加固地基的措施以确保建筑的稳定性；如果建筑工程所处的地区经常遭受地震，应该设计抗震的结构以及采取防震的措施等。
2. 不合理的结构设计在设计施工图时，很多人只注重于结构的美观度和审美感，而忽略了结构的实用性和可靠性。
这可能导致建筑结构不合理，从而影响建筑工程的质量和安全。
改进方法：在设计施工图时，应该注重建筑结构的实用性和可靠性。
例如，在设计施工图时，应该充分考虑到建筑物的承重能力和安全性，避免出现超载或过载的情况；同时，应该在施工前进行结构设计的计算与验证，确保建筑能够在各种情况下保持稳固和平衡。
3. 细节缺失在设计施工图时，往往会忽略一些细节问题，例如构件的连接、气密性、水密性等问题。
这可能导致在施工过程中出现漏水、漏气、结构间存在过大间隙等问题。
改进方法：在设计施工图时，应该注重细节问题，充分考虑建筑结构的完整性和紧密程度。
例如，在设计施工图时，应该注重构件的连接，以确保结构紧密；同时，在构件的设计上要注重气密性和水密性，避免因此导致的问题。
4. 施工细节不到位在施工过程中，经常会出现人为的因素，如施工人员的疏忽、资料的错误等问题。
这可能导致建筑施工中存在缺陷和安全隐患。
改进方法：建筑工程施工是一个复杂、多方参与的过程，需要各个方面的合作才能保证施工质量和安全稳定。

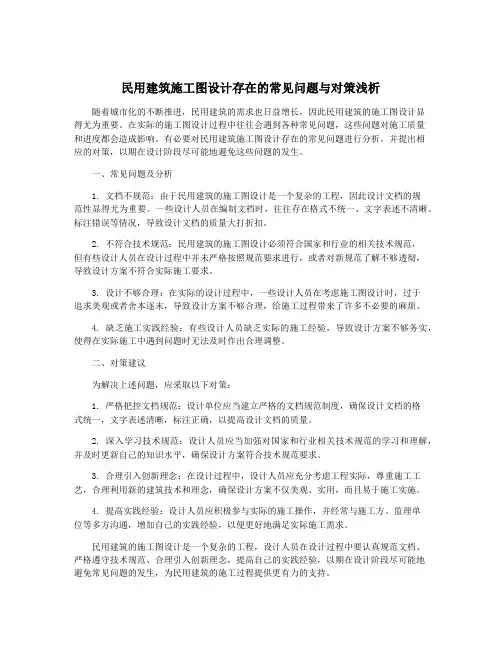

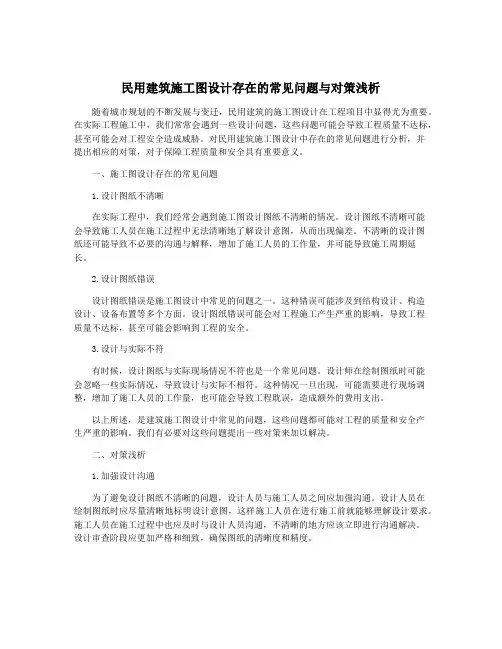

民用建筑施工图设计存在的常见问题与对策浅析随着城市化的不断推进，民用建筑的需求也日益增长，因此民用建筑的施工图设计显得尤为重要。
在实际的施工图设计过程中往往会遇到各种常见问题，这些问题对施工质量和进度都会造成影响。
有必要对民用建筑施工图设计存在的常见问题进行分析，并提出相应的对策，以期在设计阶段尽可能地避免这些问题的发生。
一、常见问题及分析1. 文档不规范：由于民用建筑的施工图设计是一个复杂的工程，因此设计文档的规范性显得尤为重要。
一些设计人员在编制文档时，往往存在格式不统一、文字表述不清晰、标注错误等情况，导致设计文档的质量大打折扣。
2. 不符合技术规范：民用建筑的施工图设计必须符合国家和行业的相关技术规范，但有些设计人员在设计过程中并未严格按照规范要求进行，或者对新规范了解不够透彻，导致设计方案不符合实际施工要求。
3. 设计不够合理：在实际的设计过程中，一些设计人员在考虑施工图设计时，过于追求美观或者舍本逐末，导致设计方案不够合理，给施工过程带来了许多不必要的麻烦。
4. 缺乏施工实践经验：有些设计人员缺乏实际的施工经验，导致设计方案不够务实，使得在实际施工中遇到问题时无法及时作出合理调整。
二、对策建议为解决上述问题，应采取以下对策：1. 严格把控文档规范：设计单位应当建立严格的文档规范制度，确保设计文档的格式统一，文字表述清晰，标注正确，以提高设计文档的质量。
2. 深入学习技术规范：设计人员应当加强对国家和行业相关技术规范的学习和理解，并及时更新自己的知识水平，确保设计方案符合技术规范要求。
3. 合理引入创新理念：在设计过程中，设计人员应充分考虑工程实际，尊重施工工艺，合理利用新的建筑技术和理念，确保设计方案不仅美观、实用，而且易于施工实施。
4. 提高实践经验：设计人员应积极参与实际的施工操作，并经常与施工方、监理单位等多方沟通，增加自己的实践经验，以便更好地满足实际施工需求。
民用建筑的施工图设计是一个复杂的工程，设计人员在设计过程中要认真规范文档、严格遵守技术规范、合理引入创新理念，提高自己的实践经验，以期在设计阶段尽可能地避免常见问题的发生，为民用建筑的施工过程提供更有力的支持。

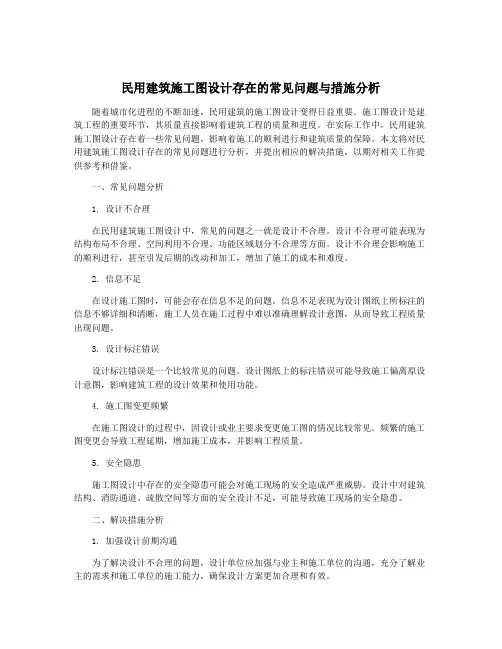

民用建筑施工图设计存在的常见问题与措施分析随着城市化进程的不断加速，民用建筑的施工图设计变得日益重要。
施工图设计是建筑工程的重要环节，其质量直接影响着建筑工程的质量和进度。
在实际工作中，民用建筑施工图设计存在着一些常见问题，影响着施工的顺利进行和建筑质量的保障。
本文将对民用建筑施工图设计存在的常见问题进行分析，并提出相应的解决措施，以期对相关工作提供参考和借鉴。
一、常见问题分析1. 设计不合理在民用建筑施工图设计中，常见的问题之一就是设计不合理。
设计不合理可能表现为结构布局不合理、空间利用不合理、功能区域划分不合理等方面。
设计不合理会影响施工的顺利进行，甚至引发后期的改动和加工，增加了施工的成本和难度。
2. 信息不足在设计施工图时，可能会存在信息不足的问题。
信息不足表现为设计图纸上所标注的信息不够详细和清晰，施工人员在施工过程中难以准确理解设计意图，从而导致工程质量出现问题。
3. 设计标注错误设计标注错误是一个比较常见的问题。
设计图纸上的标注错误可能导致施工偏离原设计意图，影响建筑工程的设计效果和使用功能。
4. 施工图变更频繁在施工图设计的过程中，因设计或业主要求变更施工图的情况比较常见。
频繁的施工图变更会导致工程延期，增加施工成本，并影响工程质量。
5. 安全隐患施工图设计中存在的安全隐患可能会对施工现场的安全造成严重威胁。
设计中对建筑结构、消防通道、疏散空间等方面的安全设计不足，可能导致施工现场的安全隐患。
二、解决措施分析1. 加强设计前期沟通为了解决设计不合理的问题，设计单位应加强与业主和施工单位的沟通，充分了解业主的需求和施工单位的施工能力，确保设计方案更加合理和有效。
2. 增加施工图设计的层次为解决信息不足的问题，设计单位在施工图设计时应增加设计图纸的层次，将细化和详细的图纸内容尽量展现出来，确保施工单位能够准确理解设计意图和施工要求。
3. 设计图纸的规范为避免设计标注错误，设计单位应加强设计人员的培训，确保设计图纸的规范性和准确性，确保设计图纸上标注的信息符合实际情况，减少出现错误的可能性。
建筑施工图纸设计中的常见问题及对策分析摘要：在进行建筑施工时，设计图纸由于其指导作用而不可缺少。
施工设计图纸是由专业人员根据施工需要以及施工周围环境等因素合理设计的，建筑工人通过设计图纸进行相应的施工工作，这也就显示出了施工图纸的重要性。
因此在设计施工图时，相关专业人员必须综合考虑各个方面可能对建筑施工的影响，做到宁缺毋滥，只有完整全面的考虑并将设计情况与实际情况紧密结合，才有可能设计出较高质量的图纸，建筑出合格的建筑物。
如今设计图纸时，局限性仍然存在，只要克服局限性，我国的建筑质量将会迎来一个质的飞跃。
关键词：建筑；施工图纸；设计；常见问题；对策1.建筑施工图设计的重要性1.1减少工期延误设计施工图是建筑施工过程中的一个重要环节，此环节设计的好坏直接决定了工程的质量，因此设计出合理的施工图纸是十分重要的。
如果设计的图纸与实际情况有较大的出入，那极有可能在施工过程中会出现问题，甚至会耽误工期，造成人力物力的损失。
在设计施工图纸时，进行相应的优化工作，可以最大程度的减少工期的延误问题，并能有效地提高施工质量。
1.2控制工程造价设计出合理的施工图纸，可以根据实际需要有效的控制工程造价。
因为在设计图纸时，需要考虑施工所用材料、设备以及人员等等要素，这样提早进行整个工程的造价预算，可以最大程度上降低材料的使用，合理配置人员，同时也可以保证材料的质量等，这些都为建筑工程提供了极大的便利，提高施工质量。
1.建筑施工图纸设计中的常见问题2.1总平面图设计缺项首先在建筑施工图的设计过程中，在总平面图的设计中，存在着相应的缺陷。
尤其在一些中小型建筑项目的设计过程中，由于人们的疏忽，以及技术上的缺陷，因此会导致总平面图的设计，会存在着相应的缺陷，包括设计深度不够，以及细节上的缺失等。
比如在一些总平面图的实际中，虽然包含了对建筑平面的定位设计，但是对于道路宽度以及坡向的设置上，却没有在总平面图上进行显示。
同时还有许多建筑上的红线，以及绿地保护器，也没有在建筑施工图上显示。
施工图审查中常见的建筑设计问题施工图审查是建筑设计和施工的重要环节，通过审查施工图可以发现和解决设计中的问题，确保建筑工程的质量和安全。
在施工图审查中常见的建筑设计问题有哪些呢？接下来我们就来详细介绍一些常见的问题，并提出建议和解决方法。
1. 结构设计问题在施工图审查中，结构设计是一个重点关注的问题。
常见的结构设计问题包括梁柱连接处存在缺失、阳台和楼板设计不合理、楼梯结构不满足安全要求等。
这些问题可能会导致建筑结构的不稳定和安全隐患，需要及时发现和解决。
建议：设计单位在进行结构设计时，应充分考虑建筑材料的承载力和抗震性能，合理设计结构连接部位，保证建筑结构的稳定性和安全性。
2. 设备安装问题施工图中的设备安装设计也是一个常见的问题。
例如空调、电梯、给排水等设备在设计安装位置和方式上存在不合理和不规范的情况，会影响设备的使用和维护。
建议：设计单位在进行设备安装设计时，应按照国家相关标准和规范进行设计，合理安排设备的位置和通风通道，保证设备的正常使用和维护。
3. 防水隔热问题防水和隔热是建筑施工中需要重点关注的问题，而在施工图审查中常常会发现防水和隔热设计存在缺陷的情况。
例如建筑外墙保温材料选择不合理、屋面防水材料不符合规范等问题都可能会影响建筑的使用寿命和安全性。
4. 照明和通风问题照明和通风是建筑的基本功能，而在施工图审查中常常会发现照明和通风设计存在问题。
例如照明设计不充分、通风设备设计不合理等情况都可能会影响建筑的使用舒适性和健康性。
5. 绿化和景观设计问题在施工图审查中也常常会发现绿化和景观设计存在问题。
例如绿化植物选择不合理、景观设计与建筑不协调等问题都可能会影响建筑的美观和环境效果。
建议：设计单位在进行绿化和景观设计时，应根据建筑的风格和环境要求进行设计，选择符合当地气候和土壤条件的植物，保证建筑的美观和环境效果。
在施工图审查中常见的建筑设计问题有很多，需要设计单位、监理单位和建设单位共同努力，加强沟通和协作，及时发现和解决问题，确保建筑工程的质量和安全。

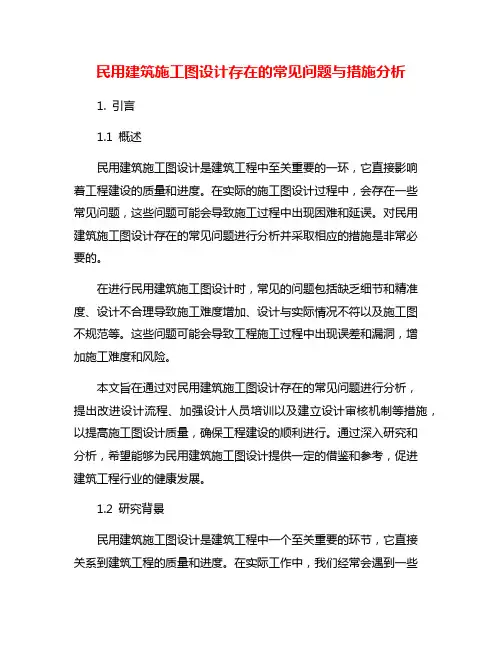

民用建筑施工图设计存在的常见问题与措施分析1. 引言1.1 概述民用建筑施工图设计是建筑工程中至关重要的一环，它直接影响着工程建设的质量和进度。
在实际的施工图设计过程中，会存在一些常见问题，这些问题可能会导致施工过程中出现困难和延误。
对民用建筑施工图设计存在的常见问题进行分析并采取相应的措施是非常必要的。
在进行民用建筑施工图设计时，常见的问题包括缺乏细节和精准度、设计不合理导致施工难度增加、设计与实际情况不符以及施工图不规范等。
这些问题可能会导致工程施工过程中出现误差和漏洞，增加施工难度和风险。
本文旨在通过对民用建筑施工图设计存在的常见问题进行分析，提出改进设计流程、加强设计人员培训以及建立设计审核机制等措施，以提高施工图设计质量，确保工程建设的顺利进行。
通过深入研究和分析，希望能够为民用建筑施工图设计提供一定的借鉴和参考，促进建筑工程行业的健康发展。
1.2 研究背景民用建筑施工图设计是建筑工程中一个至关重要的环节，它直接关系到建筑工程的质量和进度。
在实际工作中，我们经常会遇到一些施工图设计存在的常见问题，这些问题可能会导致施工过程中的困难和延误。
对民用建筑施工图设计存在的问题进行深入分析，并提出相应的解决措施，对于提高建筑工程的设计质量和施工效率具有重要意义。
在当前社会经济发展和建筑行业飞速发展的背景下，民用建筑施工图设计的要求也越来越高。
由于设计人员的水平参差不齐、设计软件的更新换代较快以及业主和施工方对设计要求的差异等因素，导致了施工图设计中存在着诸多问题。
这些问题不仅会增加施工难度，还会影响工程的建设质量和进度，甚至可能带来重大安全隐患。
有必要对民用建筑施工图设计中常见的问题进行深入研究和分析，以期找到解决问题的有效途径，进一步提升建筑工程设计的水平和质量。
【研究背景】部分将重点探讨民用建筑施工图设计存在的问题，为解决这些问题提供理论和实践的支持。
1.3 研究目的本文旨在通过对民用建筑施工图设计存在的常见问题进行分析，探讨相关的解决措施，希望能够为提高民用建筑施工图设计质量和效率提供一定的借鉴和参考。

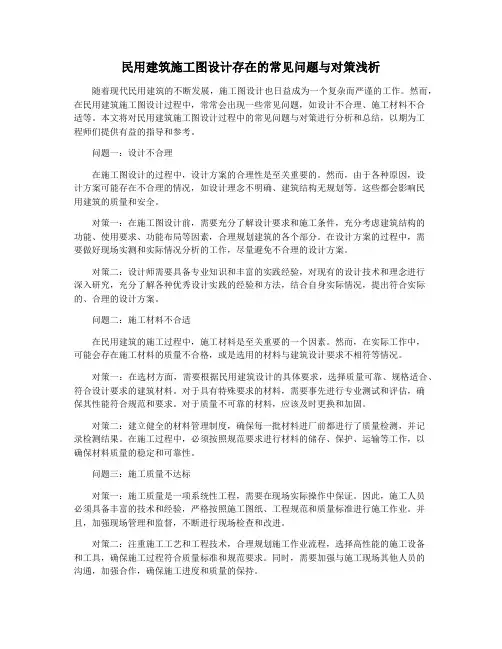

民用建筑施工图设计存在的常见问题与对策浅析随着现代民用建筑的不断发展，施工图设计也日益成为一个复杂而严谨的工作。
然而，在民用建筑施工图设计过程中，常常会出现一些常见问题，如设计不合理、施工材料不合适等。
本文将对民用建筑施工图设计过程中的常见问题与对策进行分析和总结，以期为工程师们提供有益的指导和参考。
问题一：设计不合理在施工图设计的过程中，设计方案的合理性是至关重要的。
然而，由于各种原因，设计方案可能存在不合理的情况，如设计理念不明确、建筑结构无规划等。
这些都会影响民用建筑的质量和安全。
对策一：在施工图设计前，需要充分了解设计要求和施工条件，充分考虑建筑结构的功能、使用要求、功能布局等因素，合理规划建筑的各个部分。
在设计方案的过程中，需要做好现场实测和实际情况分析的工作，尽量避免不合理的设计方案。
对策二：设计师需要具备专业知识和丰富的实践经验，对现有的设计技术和理念进行深入研究，充分了解各种优秀设计实践的经验和方法，结合自身实际情况，提出符合实际的、合理的设计方案。
问题二：施工材料不合适在民用建筑的施工过程中，施工材料是至关重要的一个因素。
然而，在实际工作中，可能会存在施工材料的质量不合格，或是选用的材料与建筑设计要求不相符等情况。
对策一：在选材方面，需要根据民用建筑设计的具体要求，选择质量可靠、规格适合、符合设计要求的建筑材料。
对于具有特殊要求的材料，需要事先进行专业测试和评估，确保其性能符合规范和要求。
对于质量不可靠的材料，应该及时更换和加固。
对策二：建立健全的材料管理制度，确保每一批材料进厂前都进行了质量检测，并记录检测结果。
在施工过程中，必须按照规范要求进行材料的储存、保护、运输等工作，以确保材料质量的稳定和可靠性。
问题三：施工质量不达标对策一：施工质量是一项系统性工程，需要在现场实际操作中保证。
因此，施工人员必须具备丰富的技术和经验，严格按照施工图纸、工程规范和质量标准进行施工作业。
并且，加强现场管理和监督，不断进行现场检查和改进。

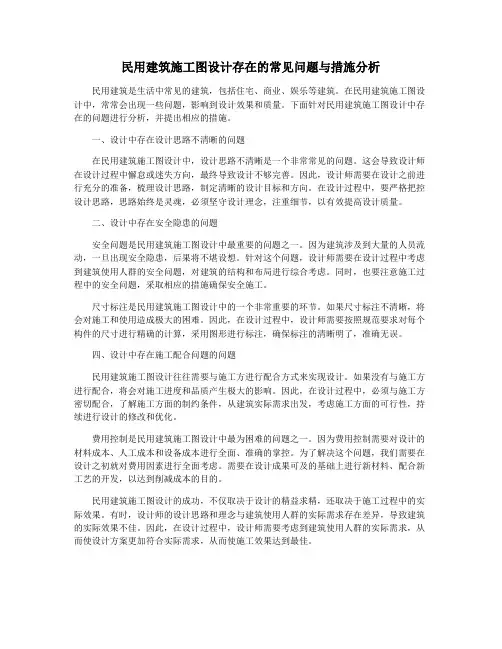

民用建筑施工图设计存在的常见问题与措施分析民用建筑是生活中常见的建筑，包括住宅、商业、娱乐等建筑。
在民用建筑施工图设计中，常常会出现一些问题，影响到设计效果和质量。
下面针对民用建筑施工图设计中存在的问题进行分析，并提出相应的措施。
一、设计中存在设计思路不清晰的问题在民用建筑施工图设计中，设计思路不清晰是一个非常常见的问题。
这会导致设计师在设计过程中懈怠或迷失方向，最终导致设计不够完善。
因此，设计师需要在设计之前进行充分的准备，梳理设计思路，制定清晰的设计目标和方向。
在设计过程中，要严格把控设计思路，思路始终是灵魂，必须坚守设计理念，注重细节，以有效提高设计质量。
二、设计中存在安全隐患的问题安全问题是民用建筑施工图设计中最重要的问题之一。
因为建筑涉及到大量的人员流动，一旦出现安全隐患，后果将不堪设想。
针对这个问题，设计师需要在设计过程中考虑到建筑使用人群的安全问题，对建筑的结构和布局进行综合考虑。
同时，也要注意施工过程中的安全问题，采取相应的措施确保安全施工。
尺寸标注是民用建筑施工图设计中的一个非常重要的环节。
如果尺寸标注不清晰，将会对施工和使用造成极大的困难。
因此，在设计过程中，设计师需要按照规范要求对每个构件的尺寸进行精确的计算，采用图形进行标注，确保标注的清晰明了，准确无误。
四、设计中存在施工配合问题的问题民用建筑施工图设计往往需要与施工方进行配合方式来实现设计。
如果没有与施工方进行配合，将会对施工进度和品质产生极大的影响。
因此，在设计过程中，必须与施工方密切配合，了解施工方面的制约条件，从建筑实际需求出发，考虑施工方面的可行性，持续进行设计的修改和优化。
费用控制是民用建筑施工图设计中最为困难的问题之一。
因为费用控制需要对设计的材料成本、人工成本和设备成本进行全面、准确的掌控。
为了解决这个问题，我们需要在设计之初就对费用因素进行全面考虑。
需要在设计成果可及的基础上进行新材料、配合新工艺的开发，以达到削减成本的目的。
建筑施工图设计常见问题分析
一套完整的建筑图纸，根据其专业内容或作用的不同，而建筑施工图包括总平面图、平面图、立面图、剖面图和构造详图。
在编制建筑施工图时，应该表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等，便于检索和查找。
但因编制者在编制过程中容易犯一些通病，造价图纸标记不清楚造成了疏漏，主要表现在以下几个方面:
一、总平面布置图:
施工图文件中，总平面布置图的表达深度差别较大，大部分工程只做到平面定位图，不符合《建筑工程设计文件编制深度规定》的有关要求。
主要问题如下:
1.总平面图要有一定的范围。
只有用地范围不够，要有场地四邻原有规划的道路、建筑物、构筑物，多数施工图只有用地范围内的布置图。
2.保留原地形和地物。
场地测量坐标网及测量标高，包括场地四邻的测量坐标(或定位尺寸)，有些工程的总图设计往往无保留。
3.竖向设计。
往往只有标注建筑物的±0.000设计标高的相对场地的测量标高数值，有的只有标注室内外高差数而已。
造成的结果如下:
①竖向设计标高不符合规划部门的控制标高。
②场地内与场地外围的城市道路标高不衔接，不合理。
③场地及其道路的标高不利于排水。
④场地内道路无设计标高，特别是交接处、建筑物的入口处，既无标注道路坡长、坡向、坡度以及地面的关键性标高，也无路面的设计断面。
4.无土方工程平衡设计，盲目的竖向设计，往往会带来不必要的挖方或填方，增加造价，造成经济损失。
5.总图设计无必要的详图设计，比如道路横断面、路面结构，反映管线上下、左右尺寸关系的剖面图，以及挡土墙、护坡排水沟、广场、活动场地、停车场、花坛绿地等详图，场地的排水、场地内道路与城市道路的关系，无法保证总图的合理性。
6.消防车道宽度不满足消防要求，消防车道距离高层建筑外墙小于5米，不满足消防登高面(15mx8m登高硬地面积，距离住宅的外墙5m~10m之间，场地坡度不应大于3%)要求。
二、建筑设计说明:
1.装饰做法:只有文字说明，应有材料做法一览表+室内装修做法一览表，方能完整得表达清楚。
2.门窗表:对组合窗及非标窗，应画出立面图，并应把拼接件选择、固定件、窗扇的大小、开启方式等内容标注清楚。
如组合窗面积过大，请注明要经有资质的门窗生产厂家设计方可。
对门窗性能，如防火、隔声、抗风压、保温、空气渗透、雨水渗透等技术要求应
加以说明，比如建筑物1-6层和七层及七层以上对门窗气密性要求不一样(1-6层为3级，七层及以上为4级)。
3.防火设计说明:按照《建筑工程设计文件编制深度规定》(2008)中的要求，每层建筑平面中均要注明防火分区面积和分区分隔位置示意图，宜单独成图，如为一个防火分区，可不注防火分区面积。
4.“夏热冬冷地区”节能设计(居住建筑)的说明:
①外窗，特别东西窗缺少保温隔热措施。
②导热系数的主体部位值与平均值概念不清，把建筑主体部位的K值作为平均K值说明。
③缺少节能设计计算书及节能设计审查文件，造成节能设计不经济。
④外墙外保温做法未设置防火构造措施。
在《苏州市民用建筑节能管理办法》(征求意见稿)中有条款，设计单位设计时未设置防火构造措施的，对设计单位处以2万元以下罚款。
⑤附设在工业厂房一侧的单独办公部分也要做节能设计。
5.幕墙工程(包括玻璃幕墙、金属幕墙、石材幕墙等)及特殊的屋面工程，与其它特殊构造，对其设计、制作、安装等技术要求未加说明。
6.缺少电梯(自动扶梯)的型号选择及相关的性能说明，包括(功能、载重量、速度、停站数、提升高度等、最小层间距、底坑深度)。
7.墙体预留孔及楼板预留孔，管道井楼层的封堵方式等未说明。
8.屋面防水等级未作说明或屋面具体做法不符合相应的防水等级要求。
常见问题为:把屋面砼结构层作为一道防水设防，卷材厚度不符合相应防水等级要求，未做倒置式屋面。
9.有关民用建筑，建筑材料有害物质限量未说明。
这一点建设部《关于加强建筑工程室内环境质量管理工作的若干意见》(建办质(2002)17号)文件及《民用建筑工程室内环境污染控制规范》GB50325-2001都有了明确规定，应加以说明。
三、建筑平面图:
1.在图面的右上角未画指北针;未表示散水坡。
2.未表示剖面图在底层平面图上的剖切位置;
3.未表示平面外轮廓总尺寸;
4.缺少标准墙斗或柱网细部尺寸;
5.未标注承重墙、非承重墙上墙厚;
6.缺少设变形缝的位置尺寸及其详图索引;
7.未标注标高及房间名称;按照《建筑工程设计文件编制深度规定》(2008)中的要求，住宅平面图中应标注各房间的使用面积和阳台面积。
8.未表示地面伸缩缝;
9.未标注地面最大允许设计活荷载，如有地下室那么底层平面处应标注清楚，尤其是需要安装设备时的临时荷载要考虑。
10.缺少主要建筑设备和固定家具的位置及相关做法索引，如卫生间的器具、雨水管、水池、橱柜、洗衣机位置等;住宅套内必须表示洗衣机位置并专用地漏。
11.缺少电梯及楼梯的编号和索引，楼梯未表示上下方向。
12.缺少主要结构和建筑构造部件的位置及尺寸标注和做法索引，如中庭、天窗、地沟、重要设备基础、柱间支撑、设备平台、夹层、上人孔、阳台、雨篷、台阶、坡道、散水、明沟等做法索引;
13.未表达或表达不全楼地面预留孔洞和通气管道、管线竖井、烟道、垃圾道等位置、尺寸和做法索引以及墙体预留空调机孔的位置、尺寸和标高;
14.未标注室外标高、各层标高、屋面标高;
15.缺少标准车库的车位数及通行路线;
16.屋顶平面图上缺少或表达不全有关女儿墙、檐口、天沟、坡度、坡向、雨水口、屋脊(分水线)变形缝、楼梯间水箱间、电梯机房间、屋面上人孔、检修梯等的详图索引号及相应标高等;
17.对局部复杂的部位缺少局部放大的平面详图。
四、建筑立面图:
1.立面图与平面不一致，两端无轴线编号，除图名还需标示比例。
2.未标示立面图外轮廓尺寸及主要结构和建筑构造的部位，如女儿墙顶、檐口、烟囱、雨篷、阳台、栏杆、空调隔板、台阶、坡道、花坛、勒脚、门窗、幕墙、洞口、雨水立管、粉刷分格线条等以及关键控制标高的柱注都应表示清楚。
立面图应把平面图和剖面图上未能
表达清楚的标高和高度均标注清楚，但多数立面图只有表示层高的标高。
