充填系统与工艺PPT课件
充填系统及工艺
提纲
• 一 充填系统组成 • 二 充填材料 • 三 程潮铁矿充填站 • 四 总结
一 充填系统组成
• 1 充填系统分类 • 1）干式充填系统 • 2）废石胶结充填系统 • 3）水砂无胶结充填系统 • 4）尾砂胶结充填系统 • 5）高浓度胶结充填系统 • 6）膏体充填系统
一 充填系统组成
建设周期短、充填能力大、坚固耐用的优 点。 • 立式砂仓沉缩滤水、风水联动造浆、两段 活化搅拌、全自动化调控等
三 程潮铁矿
三 程潮铁矿
• 系统参数 • 输入能力：80~120m³/h • 料浆浓度：65~72% • 连续稳定运行时间6~12h • 一次最大充填量：1400m³ • 灰砂比：1：4~1：15
三 程潮铁矿
• 2 程潮铁矿充填站管理制度 • 1）明确分工，落实责任到个人
三 程潮铁矿
• 2）制定了完善的充填站设备操作维护规程
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
孔与井下充填管路链接输送至充填采场。 • 充填管材、链接方式
内壁硬化双金属耐磨钢管工艺设计： A:外基管：负责承压和管道刚性支撑作用，可以根据输送介 质的流量和压力要求选择不同通径和壁厚的管材 B:内衬管：承担磨腐作用，可以根据输送介质的PH值和颗径 组成选用不同壁厚的耐磨钢管。
一 充填系统组成
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
提纲
• 一 充填系统组成 • 二 充填材料 • 三 程潮铁矿充填站 • 四 总结
一 充填系统组成
• 1 充填系统分类 • 1）干式充填系统 • 2）废石胶结充填系统 • 3）水砂无胶结充填系统 • 4）尾砂胶结充填系统 • 5）高浓度胶结充填系统 • 6）膏体充填系统
一 充填系统组成
建设周期短、充填能力大、坚固耐用的优 点。 • 立式砂仓沉缩滤水、风水联动造浆、两段 活化搅拌、全自动化调控等
三 程潮铁矿
三 程潮铁矿
• 系统参数 • 输入能力：80~120m³/h • 料浆浓度：65~72% • 连续稳定运行时间6~12h • 一次最大充填量：1400m³ • 灰砂比：1：4~1：15
三 程潮铁矿
• 2 程潮铁矿充填站管理制度 • 1）明确分工，落实责任到个人
三 程潮铁矿
• 2）制定了完善的充填站设备操作维护规程
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
孔与井下充填管路链接输送至充填采场。 • 充填管材、链接方式
内壁硬化双金属耐磨钢管工艺设计： A:外基管：负责承压和管道刚性支撑作用，可以根据输送介 质的流量和压力要求选择不同通径和壁厚的管材 B:内衬管：承担磨腐作用，可以根据输送介质的PH值和颗径 组成选用不同壁厚的耐磨钢管。
一 充填系统组成
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
矿山地下采空区膏体充填理论与技术研究
谢谢观看
充填理论
充填Байду номын сангаас论
矿山地下采空区是指矿体开采后留下的空间区域。由于采空区的存在，会导 致岩体不稳定，甚至引发地面塌陷等地质灾害。因此，采空区的充填处理显得尤 为重要。充填理论主要研究充填材料的性质、充填材料的配比以及充填工艺等。
充填技术
1、膏体充填技术
1、膏体充填技术
膏体充填技术是一种以尾砂、废石等工业废料为主要原料，通过搅拌、混合 等工艺制成的膏状充填材料，将其注入到矿山地下采空区进行充填。该技术具有 适应性强、成本低、效果显著等优点，是治理矿山地下采空区的有效手段。
1、实验材料：收集铅锌尾矿和铅锌冶金渣，并进行破碎、磨细处理，以便进 行后续实验。
2、实验过程：将破碎、磨细后的铅锌尾矿和铅锌冶金渣按照一定比例混合， 加入适量的水搅拌均匀，然后倒入模具中成型，最后进行养护。
四、实验方法与流程
3、实验测试：对养护好的充填材料进行物理、化学和力学性能测试，包括密 度、吸水性、抗压强度、抗折强度等指标。同时，利用扫描电子显微镜（SEM） 对材料的微观结构进行观察和分析。
4、开发智能监控系统，实现对膏体充填过程的全过程监控和控制。利用传感 器、监测仪等设备，实时监测充填材料的物理和化学性质以及充填体的固化过程， 确保充填效果达到预期要求。
结论
结论
本次演示对矿山地下采空区膏体充填理论与技术进行了详细探讨，分析了充 填材料的配比、充填工艺及充填体的稳定性等问题。指出了现有技术的不足和研 究创新的思路。通过技术创新，可以有效提高矿山地下采空区膏体充填技术的效 果和降低成本，
矿山地下采空区膏体充填理论 与技术研究
01 引言
03 充填技术
目录
02 充填理论 04 研究现状
矿山膏体充填技术ppt课件
11
三、膏体的流变特征
真实物体在载荷外力的作用下都将发生物质流动与变形，而流 变学是研究载荷下物质流动与变形的科学。对于浆体的流变模型， 可用以下通式表示：
du y k dy
n
在上面通用表达式中，τ为剪切应力，Pa；（du/dy)为剪切速率， S-1 ；K、τy、n分别代表流体的粘度、初始剪切应力和流动指数。 K、τy、n，也就是流体的粘度、初始剪切应力和流动指数，统称 为浆体的流变参数。
③.流动指数n：流动指数也称流动性态系数，表示非牛顿体偏离牛 顿体的程度。对牛顿体，n等于1；对胀塑性体，n大于1；对假塑性 13 体，n在0与1之间。
常见浆体的流变数学模型
14
剪 应 力 （ ）
⑤塑流膨胀体 ④宾汉塑性体
初 始 剪 应 力 （
y
⑥塑流伪塑性体
②膨胀体 ①牛顿体
）
③幂律体
剪切速率(
膏体料浆在管道中的运动状态
8
膏体的三个技术条件
①稳定性。它是指充填物料具有抵抗分层、离析的能 力，使膏体在输送管道中停留数小时不沉淀、不分层、不
离析，能顺利地进行输送。
②流动性。它是指膏体能在外力或重力作用下，能够 在输送管道中或采空区中顺利流动。
③可塑性。它是指膏体能够在克服屈服应力后产生非
可逆变形的能力，也就是膏体在通过输送管道弯道部位、
12
①.粘度K：浆体运动时，运动较快的浆体部分会加速与其接触的运 动速度较慢部分，反之，速度较慢的浆体部分又有减缓与其接触的 流速较快部分的反作用。这种性质称为浆体的粘性，度量这种粘性 称为粘度。
： ②.初始剪切应力τy：含有一定数量细颗粒的悬液，在静止状态下 会形成具有一定刚度的三维絮凝结构，产生了内聚力，即初始切应 力，能抵抗一定的剪切作用。当剪切外力小于初始切应力，浆体不 会发生流动；当剪切外力大于初始切应力，浆体开始发生塑性流动。 初始剪切应力与浆体的浓度、温度、固体颗粒的粒径与级配、细颗 粒含量和颗粒重度等因素有关。

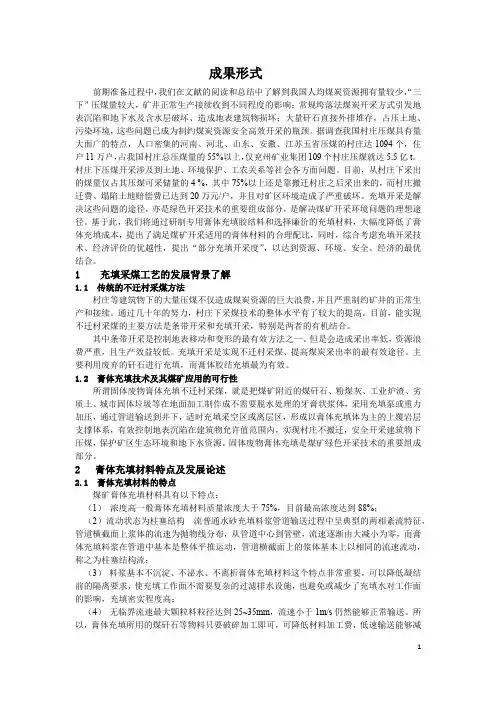

煤矿膏体充填研究与发展ppt课件
1
厚煤层分层膏体 充填开采
2 粉煤灰膏体充填
3
村庄下矸石膏体 充填综采
4
村庄下与承压水 上绿色开采
5
膏体充填回收条 带煤柱
5
考评项目赋标准分，对照考评内容和 考评办 法对考 评项目 进行考 评，评 出各考 评项目 的考评 实际得 分，考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
1 煤矿膏体充填开采是什么？
膏体充填定义 膏体充填指的是把物料制作成“无临界流速、
不需脱水”的膏状浆体，通过泵压和重力作用，经 过管道输送到矿井下，适时充填采空区的方法。
2 煤矿膏体充填开展的背景
我国煤炭工业主要问题之三—破坏环境
我国煤矿普遍采用垮落法开采，引起岩层破坏与 移动，导致地表开采沉陷，破坏土地资源和地下水资 源，同时排放大量瓦斯、煤矸石、矿井水，污染环境。
据统计，全国平均每产1t煤排放瓦斯6~8m3、矸 石0.1~0.15t、矿井水1.75~2.15t。单矸石，我国每年新 增3~4亿t。
煤矿膏体充填料浆是一种利用矸石、粉煤灰等固体废物制作的， 适合管道输送的、低成本的、特殊 “混凝土”或特殊“砂浆”。
6
考评项目赋标准分，对照考评内容和 考评办 法对考 评项目 进行考 评，评 出各考 评项目 的考评 实际得 分，考 评类目 下各考 评项目 考评实 际得分 之和为 该考评 类目的 考评实 际得分
0 引言
科学研究的基本程序
（1）选择课题：研究的目的和对象 （2）调查分析：历史现状调查、实地考察、文献调查
、资料整理 （3）制订方案 （4）提出假说 （5）实验观测 （6）解释结果：解释实验结果和分析推理，形成理论
/假说或结论 （7）撰写报告：研究报告和科学论文 （发现问题，分析问题，解决问题，表述问题）4P
充填开采技术ppt课件
某矿区1990-2001年采煤沉陷土地赔偿费
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
（3）充填成本与采矿效益不均衡
（×10000）元/户
5.0
4.0
3.0
2.0
1.0 1990
二、充填开采技术原理 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人 2、充填开采地表沉陷的影响因素
充填开采地表沉陷 的影响因素
充填体充填率 充填体压缩率 顶板超前下沉
二、充填开采技术原理 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
1992
1994
1996
1998
2000
年份（年）
2002
某矿区1990-2001年采煤村庄搬迁费
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人 （3）充填成本与采矿效益不均衡
某矿区采煤沉陷土地赔偿费与充填成本对比
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
（1）采煤生产能力与充填生产能力不均衡
例如抚顺老虎台矿采用采空区全部水砂充填采 煤法40余年，为了维持年生产能力300万吨水平， 需22个采煤工作面。而1999年改用综放开采后， 该矿采煤工作面减少到3个，生产准备工作面大幅 度减少，矿井生产能力超过300万吨。由于水砂充 填生产不适应高产高效的采煤工艺，3套充填系统 全部被废弃。
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
（3）充填成本与采矿效益不均衡
（×10000）元/户
5.0
4.0
3.0
2.0
1.0 1990
二、充填开采技术原理 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人 2、充填开采地表沉陷的影响因素
充填开采地表沉陷 的影响因素
充填体充填率 充填体压缩率 顶板超前下沉
二、充填开采技术原理 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
1992
1994
1996
1998
2000
年份（年）
2002
某矿区1990-2001年采煤村庄搬迁费
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人 （3）充填成本与采矿效益不均衡
某矿区采煤沉陷土地赔偿费与充填成本对比
一、充填开采技术概述——充填开采特点 烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
（1）采煤生产能力与充填生产能力不均衡
例如抚顺老虎台矿采用采空区全部水砂充填采 煤法40余年，为了维持年生产能力300万吨水平， 需22个采煤工作面。而1999年改用综放开采后， 该矿采煤工作面减少到3个，生产准备工作面大幅 度减少，矿井生产能力超过300万吨。由于水砂充 填生产不适应高产高效的采煤工艺，3套充填系统 全部被废弃。
膏体充填
4.5工作面充填
膏体充填系统与煤矿开采系统的协调是煤矿膏体充填开采必须解决的关键问工艺需要设计专门的液压支架，项目的投资及风险都较大，因此在试验初期采用普采膏体充填工艺为宜。普采工作面进行膏体充填，首先必须在工作面控顶区与待充填区之间构筑一道隔离墙，形成一个“封闭”的待充填空间，为实现这一目标提出了塑料编织布隔离、组合式钢质模板隔离二个方案。塑料编织布隔离与传统水砂充填的设置砂门子相似，国外波兰胶结水砂充填也采用塑料编织布作隔离墙，此方案可以进一步减少项目的初期投资。专门设计的组合式钢质模板及其与单体液压支柱、金属铰接顶梁的连接件可以和单体液压支柱、金属铰接顶梁配合形成具有隔离充填料浆、高度和倾斜调节功能、拆装方便的隔离墙。钢质模板具有足够的刚度和强度，能重复使用，也可以降低膏体充填体的构筑成本。图2为普采膏体充填工作面布置示意图。
普采膏体充填工作面布置
组合式钢质模板安装完成后，通过沿工作面按一定间隔布置与工作面充填管路相连的布料管向待充填空间充入膏体充填料浆。工作面正常充填程序
如下：
（1）检查准备，确保系统正常、设备完好。在前一充填循环完成以后，管道内应该保持充满清水，新的充填循环应该在这种条件下正常开展工作，否则，必须先泵送清水，直到输送管道内充满清水以后，才能够进入正常充填作业程序。
（4）实施“水推浆”。在充填量达到设计充填量之前，为备用泵准备好清水，达到设计充填量后，先利用清管器装入清洗球，然后切换到备用泵管路，停止充填泵，启动备用泵，实施水推浆。充填管内的料浆继续充入待充填空间，清洗水排到采区排水沟内，管路冲洗干净后，转换阀切换到截止状态，使管路内充满清水。
（5）结束充填工作。地面充填站要彻底清洗搅拌机、膏体充填泵，井下充填工作面，则需要收集清洗球，送到地面充填站，备以后再用。
膏体充填系统与煤矿开采系统的协调是煤矿膏体充填开采必须解决的关键问工艺需要设计专门的液压支架，项目的投资及风险都较大，因此在试验初期采用普采膏体充填工艺为宜。普采工作面进行膏体充填，首先必须在工作面控顶区与待充填区之间构筑一道隔离墙，形成一个“封闭”的待充填空间，为实现这一目标提出了塑料编织布隔离、组合式钢质模板隔离二个方案。塑料编织布隔离与传统水砂充填的设置砂门子相似，国外波兰胶结水砂充填也采用塑料编织布作隔离墙，此方案可以进一步减少项目的初期投资。专门设计的组合式钢质模板及其与单体液压支柱、金属铰接顶梁的连接件可以和单体液压支柱、金属铰接顶梁配合形成具有隔离充填料浆、高度和倾斜调节功能、拆装方便的隔离墙。钢质模板具有足够的刚度和强度，能重复使用，也可以降低膏体充填体的构筑成本。图2为普采膏体充填工作面布置示意图。
普采膏体充填工作面布置
组合式钢质模板安装完成后，通过沿工作面按一定间隔布置与工作面充填管路相连的布料管向待充填空间充入膏体充填料浆。工作面正常充填程序
如下：
（1）检查准备，确保系统正常、设备完好。在前一充填循环完成以后，管道内应该保持充满清水，新的充填循环应该在这种条件下正常开展工作，否则，必须先泵送清水，直到输送管道内充满清水以后，才能够进入正常充填作业程序。
（4）实施“水推浆”。在充填量达到设计充填量之前，为备用泵准备好清水，达到设计充填量后，先利用清管器装入清洗球，然后切换到备用泵管路，停止充填泵，启动备用泵，实施水推浆。充填管内的料浆继续充入待充填空间，清洗水排到采区排水沟内，管路冲洗干净后，转换阀切换到截止状态，使管路内充满清水。
（5）结束充填工作。地面充填站要彻底清洗搅拌机、膏体充填泵，井下充填工作面，则需要收集清洗球，送到地面充填站，备以后再用。
全尾砂胶结充填技术应用和改造实施膏体充填探讨解析47页PPT
全尾砂胶结充填技术应用和改造实施 膏体充填探讨解析
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
ቤተ መጻሕፍቲ ባይዱ
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
ቤተ መጻሕፍቲ ባይዱ
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
膏体工艺技术相关规范培训.ppt(终稿)2
1、膏体充填系统简介
图1-2：膏体充填制备站
1、膏体充填系统简介
• 总的来讲，整个膏体充填系统可以概括为：一个核心，三 大系统，一大特色 • 一个核心是指：深锥浓密机。整个膏体充填工艺中，深锥 浓密机是最为关键也最难控制的设备。 • 三大系统包括：尾砂浆制备系统、膏体搅拌制备系统、膏 体输送系统。三大系统构成了膏体充填工艺流程。 • 一大特色是指：DCS（Distribution control system ）集 散控制系统。膏体充填料制备的所有设备操全部采用计算 机远程控制，通过在计算机系统上设置参数就可以控制设 备的开关和运行状态，从而控制整个工艺流程。
2、尾砂浆脱水浓缩系统
图2-1：膏体制备系统图
2.1深锥浓密机
• 深锥浓密机是尾砂浆脱水浓缩的核心设备，主要包括锥筒， 耙式系统，底流系统，絮凝剂溶液制备及添加系统，溢流 系统。
图2-2：深锥浓密机结构示意图
2.1.1锥筒
• 深锥浓密机外壳是一个锥形筒（锥角为45°），高16m， 直径为11m，直侧壁的高度大约为9.5m。其侧壁采用钢板 焊制，最大设计侧壁负荷，相当于其中装满了平均比重为 1.94g/cm3的泥浆。
3.膏体搅拌制备系统
膏体搅拌制备系统包括： (1)水泥贮存和供料系统 (2)水淬渣贮存和供料系统 (3)搅拌系统。
3.1水泥贮存和供料系统
•
由散装水泥车运来 的水泥，用高压气送 水泥仓内，有效容量 350t。水泥采用双管 螺旋输送机输送、冲 板流量计计量供料给 双轴叶片搅拌机。采 用普通硅酸盐水泥， 等级32.5级。
表2-1：锥筒尺寸表
2.1.2耙式系统
传动机构位于深锥浓密机机顶的上方，包括：驱动电机、 行星齿轮减速机、扭矩传感器及控制系统。
全尾砂胶结充填技术应用和改造实施膏体充填探讨课件
2023/12/24
13
2.3.2全尾砂胶结充填系统
• 根据试验结果，设计建设了全尾砂胶结充填系统 ，于1994年7月建成投产，
• 受场地的限制，系统全部建在矿区院内，由充填 料浆制备系统由尾砂输送线；水泥输送线；供水 线和砂浆制备线四条生产线组成。
2023/12/24
14
全尾砂胶结充填料制备站工艺流程图
压，实现不留矿柱开采，可以大幅提高矿石回采
率，延长了矿山寿命，充分利用了矿产资源，获 得巨大的经济效益和社会效益。
•
公司在此基础上，进一步对采矿工艺的结构
参数进行优化，将矿块划分成一、二步回采矿房
，不留矿柱，先回采一步矿房，全尾砂胶结充填
后，再回采二步矿房，形成了不留矿柱的分段空
场嗣后充填采矿新工艺，提高矿石回采率20%以
• 堵水效果达85%以上，保障了矿床的安全开采， 开辟了我国特大水矿山帷幕注浆治水的先河。
2023/12/24
6
• 1993年矿山与长沙矿山研究院合作成功研究应用 了具有国际领先水平的全尾砂胶结充填综合技术 ，建成了国内第一个全尾砂胶结充填系统和高炉 水渣细磨系统，实现了选矿不设尾矿库的绿色选 矿目标。在此基础上，进一步完善采矿工艺，形 成了不留矿柱的分段空场嗣后充填采矿新工艺， 提高矿石回采率20%以上。资源化综合利用废石 和矿坑水，将采矿的废石加工成建筑用的石子， 将矿坑水输送到集团供冶炼使用。实现了采矿、 选矿、充填互为原料、综合平衡的良性闭路循环 ，建成了年产矿石50万吨，铁精粉33万吨的安全 、高效、无废排放的生态文明矿山。
2023/12/24
28
• 造成的原因主要有两方面：
• 一是尾砂给料不均匀。由于尾砂属于高细度有粘 性物料，压滤后呈块状，通过振动漏斗给料极不 均匀，造成皮带秤计量误差较大，影响灰砂比和 料浆浓度。
高浓度及膏体充填新技术 中国恩菲工程技术精品PPT课件
膏体充填，其料浆浓度是高于临界流态浓度。 生产中膏体充填的浓度最好是：料浆不离析、不脱 水，但
一、充填技术概述
我国尾砂充填技术的应用起步于上个世纪60年代中 期，尾矿充填技术经历了从卧式砂池工艺到立式砂仓工 艺，从干式充填到水力充填，从分级尾砂充填到全尾砂 充填，从水砂充填到高浓度自流充填和膏体充填的发展 过程。
充填方法可分为：干式充填、水力充填；分级尾砂 充填、全尾砂充填；胶结充填、非胶结充填；高浓度充 填、膏体充填；高水充填等等。
一、充填技术概述
料浆浓度是胶结充填最敏感的因素，直到上世纪70 年代中期人们才开始认识到这一点，于是出现了高浓度 充填，但对高浓度并没有给出明确的定义。我国提出了 “临界流态浓度”的概念，以区分低浓度和高浓度料浆 。所谓临界流态浓度是指充填料浆进入不离析状态的浓 度值。不同的物料具有不同的临界流态浓度值。
用斜板浓密机等制备全尾矿滤饼的工艺示意图
一、充填技术概述
中国恩菲设计完成的部分充填系统： 分级尾砂（或粗全尾砂）高浓度充填：安庆铜矿、谦比西
铜矿、永平铜矿 、武山铜矿、铜绿山铜铁矿、仓上金矿、望 儿山金矿、尹格庄金矿、焦家金矿、南京栖霞山铅锌矿等等。
高浓度充填：金川镍矿、冬瓜山铜矿、崇礼紫金金矿、香 炉山钨矿、阿舍勒铜矿等。
一、充填技术概述
充填工艺主要包括料浆制备、输送、采场工艺等部分。料浆制备是充填系 统的关键所在。
尾砂充填料浓度的高低往往能反映出充填技术水平的高低，在制备合适 浓度的尾砂充填料方面，国内外已采用或研究的主要方式有如下几类：
（1）采用旋流器或其它离心设备对尾矿脱水； （2）在尾砂浆体中添加其它干料，如在湿尾矿中填加干尾砂、冶炼炉渣 、粉煤灰、水泥等； （3）采用浓密机进行脱水，后续采用过滤机对尾砂脱水，如真空水平带式 过滤机、压滤机、陶瓷过滤机、板框压滤机等； （4）采用砂仓或砂池直接将尾砂沉淀脱水等，传统的立式砂仓是应用最为 普遍的，但砂仓的底流浓度一般在50%～60%。 （5）其它
一、充填技术概述
我国尾砂充填技术的应用起步于上个世纪60年代中 期，尾矿充填技术经历了从卧式砂池工艺到立式砂仓工 艺，从干式充填到水力充填，从分级尾砂充填到全尾砂 充填，从水砂充填到高浓度自流充填和膏体充填的发展 过程。
充填方法可分为：干式充填、水力充填；分级尾砂 充填、全尾砂充填；胶结充填、非胶结充填；高浓度充 填、膏体充填；高水充填等等。
一、充填技术概述
料浆浓度是胶结充填最敏感的因素，直到上世纪70 年代中期人们才开始认识到这一点，于是出现了高浓度 充填，但对高浓度并没有给出明确的定义。我国提出了 “临界流态浓度”的概念，以区分低浓度和高浓度料浆 。所谓临界流态浓度是指充填料浆进入不离析状态的浓 度值。不同的物料具有不同的临界流态浓度值。
用斜板浓密机等制备全尾矿滤饼的工艺示意图
一、充填技术概述
中国恩菲设计完成的部分充填系统： 分级尾砂（或粗全尾砂）高浓度充填：安庆铜矿、谦比西
铜矿、永平铜矿 、武山铜矿、铜绿山铜铁矿、仓上金矿、望 儿山金矿、尹格庄金矿、焦家金矿、南京栖霞山铅锌矿等等。
高浓度充填：金川镍矿、冬瓜山铜矿、崇礼紫金金矿、香 炉山钨矿、阿舍勒铜矿等。
一、充填技术概述
充填工艺主要包括料浆制备、输送、采场工艺等部分。料浆制备是充填系 统的关键所在。
尾砂充填料浓度的高低往往能反映出充填技术水平的高低，在制备合适 浓度的尾砂充填料方面，国内外已采用或研究的主要方式有如下几类：
（1）采用旋流器或其它离心设备对尾矿脱水； （2）在尾砂浆体中添加其它干料，如在湿尾矿中填加干尾砂、冶炼炉渣 、粉煤灰、水泥等； （3）采用浓密机进行脱水，后续采用过滤机对尾砂脱水，如真空水平带式 过滤机、压滤机、陶瓷过滤机、板框压滤机等； （4）采用砂仓或砂池直接将尾砂沉淀脱水等，传统的立式砂仓是应用最为 普遍的，但砂仓的底流浓度一般在50%～60%。 （5）其它
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Paste filling pilot-plant
Pilot-scale test for different technology route
Data detection and acquisition in the whole experiment process
Independent research and development
6.A pilot-scale experimental study on thickening of iron tailings
6.1 Test equipment
1. Underflow circulation 2.Floculant dosage
Basic components Removable structural design Automatically controlled The date is tested on-line
4. Composition and function
- Paste filling pilot plant
Hydrocyclone classification
Paste preparation
Deep-cone thickening
Tailing pressure filtration
Loop pipe test
Tailings deep-cone thickening
6.A pilot-scale experimental study on thickening of iron tailings
6.3 Date detection and acquisition
torque Rake torque Mud pressure at various heights (6)FeeFdeiendgincognfcleonwtraattieon
3.Rake
4. Underflow density test
6.A pilot-scale experimental study on thickening of iron tailings
6.2 Process flow and auto-control
Tailings weighting
Mix with water
境内外30余个项目部
11 Subsidiaries 4 Branches 1 R&D Center
30 Mining Project Departments
1 Postdoctoral Programme
2.Construction mode
JCHX Paste Backfilling Laboratory which located in Miyun economic development zone, Beijing, is jointly found by JCHX, USTB and Putzmeister.
The pilot plant includes more than 50 sets of equipment, and more than 120 automatic instruments.
5. Research projects
Government sponsored research
深部金属矿集约化连续采矿理论与技术 针对采空区进行尾矿充填的关键技术与装备研发 膏体充填站数字化模型及控制模块开发
Enterprise sponsored research
Paste filling plant design for Chambishi Copper Mine
Paste filling plant design for Qijiaojing Iron Mine
Experimental study on classed tailings Filling in Lala Copper Mine
JCHX Paste Backfilling Lab & Experimental Technique
1.About JCHX
JCHX Mining Management Co., Ltd. is a professional mining service provider of mine engineering, mine development and construction, contract mining, and research & development in non-ferrous, ferrous and chemical industries.
The lab was designed and established for fundamental research, pilot-scale experiment and the paste backfilling plant production technical operation training.
UnderUflnowdedrfelonwsitfylowrate
不同高度泥层压力（6个）
6.A pilot-scale experimental study on thickening of iron tailings
4.ቤተ መጻሕፍቲ ባይዱComposition and function
—Materials physical performance test lab
伺服压力试验机
混凝土流变仪
激光粒度仪
渗透性测试仪器
流动性测试仪器
基本物理参数
Have more than 40 sets of high precision instrument, can obtain 25 performance indicators of paste tailings.
Financial support Theoretical basis Special equipment
Collaborative Innovation
JCHX Test CentJeCr HX Test Center
3. Construction plan
Research ＆Test Lab
