第五章5-1选择题1、6264芯片是（B）（A）EEPROM （B）RAM（C）FLASH ROM （D）EPROM2、用MCS-51用串行扩展并行I/O口时，串行接口工作方式选择（A）（A）方式0 （B）方式1 （C）方式2 （D）方式33、使用8255可以扩展出的I/O口线是（B）（A）16根（B）24根（C）22根（D）32根4、当8031外出扩程序存储器8KB时，需使用EPROM 2716（C）（A）2片（B）3片（C）4片（D）5片5、某种存储器芯片是8KB*4/片，那么它的地址线根线是（C）（A）11根（B）12根（C）13根（D）14根6、MCS-51外扩ROM，RAM和I/O口时，它的数据总线是（A）（A）P0 （B）P1 （C）P2 （D）P37、当使用快速外部设备时，最好使用的输入/输出方式是（C）（A）中断（B）条件传送（C）DMA （D）无条件传送8、MCS-51的中断源全部编程为同级时，优先级最高的是（D）（A）INT1 （B）TI （C）串行接口（D）INT09、MCS-51的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是（A）（A）读锁存器具（B）读数据库（C）读A累加器具（D）读CPU 10、MCS-51的并行I/O口读-改-写操作，是针对该口的（D）（A）引脚（B）片选信号（C）地址线（D）内部锁存器5-2判断题1、MCS-51外扩I/O口与外RAM是统一编址的。
（对）2、使用8751且EA=1时，仍可外扩64KB的程序存储器。
（错）60KB3、8155的复位引脚可与89C51的复位引脚直接相连。
（对）4、片内RAM与外部设备统一编址时，需要专门的输入/输出指令。
（错）统一编址的特点正是无需专门的输入输出指令。
5、8031片内有程序存储器和数据存储器。
（错）无程序存储器6、EPROM的地址线为11条时，能访问的存储空间有4K。
（错）2K.7、8255A内部有3个8位并行口,即A口，B口，C口。
5.1 RAM和ROM的主要特点和区别是什么？【解答：】ROM (只读性存储器)的特点足在一般情况下，ROM屮的信息只能读出不能写入，ROM 屮的内客是非易失性的，掉电后信息也不会丢失。
RAM (随机存储器)的特点是K•内容在工作时既可以读出也可以随时写入，但是其中的内容是易失性的，棹电后信息会丢失。
5.2术语“非易失性存储器”足什么意思？PROM和EPROM分别代表什么意思？【解答：】“非易失性存储器”是指掉电后信息不会丢失。
PROM是可编程ROM, EPROM可擦除可编程ROM。
5.3何谓静态RAM?何谓动态RAM?他们的特点各足什么？【解答：】以双稳态电路作力基本存储申.元來保存信息的RAM称力静态RAM (SRAM),其特点是：只要不断电，信息不会丢失；访问速度快，但集成度较低，一般用于Cache采用SRAM。
以晶体管栅极电界的充放电来存储二进制信息的RAM称为动态RAM，其特点足：电界上的电荷会随吋间而泄露，因此DRAM需耍定吋刷新；DRAM集成度较高，因此行列地址线复用，一般闪存采用DRAM构成。
5.4较大容量的RAM为什么总是采用矩阵形式？【解答：】这种形式便于采用双译码结构，地址线分为行、列W部分，分开译码，可以极大的减少地址译码器的输出线，简化电路。
5.5下列RAM芯片各需要多少个地址引脚？(1)16Kxlb (2) lKx4b (3) 2Kx8b【解答：】分別是log216K = 14，log2lK 二10，log22K = ll 根5.6设有一个具有14位地址和8位字长的存储器，fuj:(1)该存储器能存储多少字节的信息？(2)如果存储器由IKxlb静态RAM芯片组成，需多少芯片？(3)需要多少位地址作芯片选择？(4)改用4Kx4b的芯八，试凼出与总线连接框图。
【解答：】(1)注意问的是：能存储多少字节已知存储器具冇14位地址，且8位字长，所以是214字节，即16K字节(16KB)。
第二章 8086体系结构与80x86CPU1．8086CPU由哪两部分构成？它们的主要功能是什么？答：8086CPU由两部分组成：指令执行部件(EU，Execution Unit)和总线接口部件(BIU，Bus Interface Unit)。
指令执行部件（EU）主要由算术逻辑运算单元(ALU)、标志寄存器FR、通用寄存器组和EU控制器等4个部件组成，其主要功能是执行指令。
总线接口部件(BIU)主要由地址加法器、专用寄存器组、指令队列和总线控制电路等4个部件组成，其主要功能是形成访问存储器的物理地址、访问存储器并取指令暂存到指令队列中等待执行，访问存储器或I／O端口读取操作数参加EU运算或存放运算结果等。
2．8086CPU预取指令队列有什么好处？8086CPU内部的并行操作体现在哪里？答：8086CPU的预取指令队列由6个字节组成，按照8086CPU的设计要求，指令执行部件（EU）在执行指令时，不是直接通过访问存储器取指令，而是从指令队列中取得指令代码，并分析执行它。
从速度上看，该指令队列是在CPU内部，EU从指令队列中获得指令的速度会远远超过直接从内存中读取指令。
8086CPU内部的并行操作体现在指令执行的同时，待执行的指令也同时从内存中读取，并送到指令队列。
5．简述8086系统中物理地址的形成过程。
8086系统中的物理地址最多有多少个？逻辑地址呢？答：8086系统中的物理地址是由20根地址总线形成的。
8086系统采用分段并附以地址偏移量办法形成20位的物理地址。
采用分段结构的存储器中，任何一个逻辑地址都由段基址和偏移地址两部分构成，都是16位二进制数。
通过一个20位的地址加法器将这两个地址相加形成物理地址。
具体做法是16位的段基址左移4位(相当于在段基址最低位后添4个“0”)，然后与偏移地址相加获得物理地址。
由于8086CPU的地址线是20根，所以可寻址的存储空间为1M字节，即8086系统的物理地址空间是1MB。
判断题1．EPROM是指可擦除可编程随机读写存储器。
2．在查询方式下输入输出时，在I/O接口中设有状态寄存器，通过它来确定I/O设备是否准备好。
输入时，准备好表示已满；输出时，准备好表示已空。
3．无条件式的I/O是按先读状态口，再读数据口的顺序传送数据的。
4．I/O数据缓冲器主要用于协调CPU与外设在速度上的差异。
5．查询式输入输出是按先读状态端口，后读/写数据端口的顺序传送数据的。
6．连接CPU和外设的接口电路中必须要有状态端口。
7．总线是专门用于完成数据传送的一组信号线。
8．I/O接口的基本功能之一是完成数据的缓冲。
9．要实现微机与慢速外设间的数据传送，只能利用查询方式完成。
1) Y 2 ) Y3) Y4) Y 5) Y6) X 7) X 8)Y9) X1．单片8259A最多可接8个中断源。
2.在可屏蔽中断的嵌套原则中，不允许低级中断打断高级中断，但允许同级中断相互打断。
3.同一片8259的8个中断源的中断向量在中断向量表中可以不连续存放。
(不要求）4.利用8259A对外中断进行管理时，只能管理8个中断源。
5.在中断接口电路中，由中断请求寄存器来保存外设的中断请求信号。
6.8259A送给CPU的中断请求信号是通过INT发出的。
1Y 2X 3X 4X 5Y 6Y填空题1、在微机系统中，端口编址方式一般有___________和___________两种方式。
2、微机系统与外设间的信息交换方式有————、————、————和————.3.用2K×8的SRAM芯片组成32K×16的存储器，共需SRAM芯片（）片。
4．为保证动态RAM中的内容不消失，需要进行( ) 操作。
5．构成64K*8的存储系统，需8K*1的芯片( )片。
1、统一编址，独立编址2、无条件，查询，中断，DMA3、324、定时刷新5、646、8086和8088的地址总线有（）根，能寻址（）MB的存储器空间。
7.8086CPU从偶地址中按字节读时，存储器数据进入数据总线的( ) ；从奇地址按字节读时，进入数据总线的( )。
微机原理与接口技术（楼顺天第二版）习题解答第5章总线及其形成5.1 微处理器的外部结构表现为数量有限的输入输出引脚，它们构成了微处理器级总线。
5.2 微处理器级总线经过形成电路之后形成了系统级总线。
5.3 答：总线是计算机系统中模块（或子系统）之间传输数据、地址与控制信号的公共通道，它是一组公用导线，是计算机系统的重要组成部分。
采用标准化总线的优点是：①简化软、硬件设计。
②简化系统结构。
③易于系统扩展。
④便于系统更新。
⑤便于调试与维修。
5.4 答：在微型计算机应用系统中，按功能层次可以把总线分成：片内总线、元件级总线、系统总线与通信总线。
5.5 答：RESET为系统复位信号，高电平有效，其有效信号至少要保持四个时钟周期，且复位信号上升沿要与CLK下降沿同步。
系统复位后的启动地址为0FFFF0H。
即：（CS）=0FFFFH，（IP）=0000H。
5.6 8086CPU复用的引脚有AD15~AD0、A16/S3、A17/S4、A18/S5、A19/S6、BHE/S7。
8088CPU复用的引脚有AD7~AD0、A16/S3、A17/S4、A18/S5、A19/S6、BHE/S7。
5.7 答：设置引脚复用主要是可以减少引脚数量。
CPU通过分时复用解决地址线与数据线的复用问题。
ALE为地址锁存使能信号在总线周期的T1周期有效，BHE为高8位数据线允许，在T1周期有效，需要锁存器锁存，在需要使用高8位数据线时使用。
5.8 答：高阻态可做开路理解。
可以把它看作输出（输入）电阻非常大。
5.9 答：RESET（Reset）：复位信号，输入，高电平有效。
CPU 收到复位信号后，停止现行操作，并初始化段寄存器DS、SS、ES，标志寄存器PSW，指令指针IP与指令队列，而使CS=FFFFH。
RESET信号至少保持4个时钟周期以上的高电平，当它变成低电平时，CPU执行重启动过程，8086/8088将从地址FFFF0H开始执行指令。
微机原理与接口技术课后部分习题参考答案第一章2. 第3项任务，状态标志位的状态决定转移方向。
3. 程序存储是将要执行的程序的全部指令存储到存储器中，程序控制指程序开始执行后，通过指令流控制数据或计算机，完成设定的任务。
4. 分BIU 总线接口部件和EI执行部件两大部件，其中总线接口部件BIU负责取指令和数据，执行部件EI负责执行指令及运算。
在执行一条指令的同时可以取下一条指令，重叠运行，速度快。
5. 有6个状态标志，分别为进位标志CF、溢出标志OF、零标志ZF、奇偶标志PF、负标志SF、辅助进位标志AF。
3个控制标志分别为中断允许标志IF、单步标志TF、方向标志DF。
标志位的内容可以通过标志位操作指令来操作，例如CLC指令清除进位位，即使CF=0，STC指令使CF=1，CLI指令使IF=0，禁止中断,STI指令使IF=1，允许中断。
还可以通过LAHF指令取来标识寄存器的内容修改后用SAHF指令送回去。
也可以用PUSHF/POPF指令来修改标志寄存器的内容。
6. 实模式下分段靠4个段寄存器实现。
段寄存器中的值就是段地址，当偏移地址为0时的段地址+偏移地址就是该段的起始地址。
物理地址是由段地址左移4位后与偏移地址相加形成的20位地址。
7. 说法不一定正确。
对顺序执行指令的计算机是对的。
对重叠或流水线的计算机就不对了。
例如对8086CPU，由于采用了取指令与执行指令的一次重叠，尽管执行一条指令的总时间并没有变化，但连续执行n条指令时，总的时间会大大缩短，可以简单的比喻成总时间为原时间的二分之一，快了一倍。
8. 引入流水线后，执行一条指令的总时间并没有变化。
9. 高速缓存的目的是提高存储器的速度，进而提高了CPU的速度。
虚拟存储器的目的是为了给程序员或程序一个大的存储或运行空间。
10。
8086采用总线接口部件BIU与执行部件EU分开提高了速度，286将8086的BIU进一步分成3个部件，提高了并行性。
386在286基础上进一步增加成6个逻辑部件，实现多条指令重叠，进一步提高了速度，486采用硬组合逻辑控制器，同时采用内嵌高速缓存，提高速度。
第五章习题和答案一、单选题1.计算机的外围设备是指____A__。
A、输入／输出设备B、外存储器C、远程通信设备D、除了CPU和内存以外的其他设备2.下述I/O控制方式中，___C___主要由硬件实现。
A、程序传送方式B、中断方式C、DMA方式D、I/O处理机方式3.接口电路的最基本功能是____C__。
A、在CPU和外设间提供双向的数据传送B、反映外设当前的工作状态C、对传送数据提供缓冲功能D、对外设进行中断管理4.一个完整的DMA操作过程大致可分3个阶段，其中没有的阶段是___B___。
A、准备阶段B、总线控制阶段C、数据传送阶段D、传送结束阶段二、判断题1.把接口电路中CPU可以访问的每一个寄存器或控制电路称为一个I/O端口。
（T ）2.采用统一编址方式时，CPU对I/O设备的管理是用访问内存的指令实现的。
（T ）3.无条件传送是一种最简单的输入／输出传送，一般只用于简单、低速的外设的操作。
（T ）4.中断方式的特点是改CPU的被动查询为主动响应。
（F ）5.DMA控制器是一个特殊的接口部件，它有主、从两种工作状态。
（T ）三、思考题1.外设为何必须通过接口与主机相连？存储器与系统总线相连需要接口吗？为什么？答: 外设都必须通过I/O接口电路与微机系统总线相连,因为CPU与外部设备通信在运行速度和数据格式上差异很大. 存储器与系统总线相连不需要接口.因为接口是用来连接微机和外设的一个中间部件，I/O接口电路要面对主机和外设两个方面进行协调和缓冲,存储器属于微机系统的组成部分.它们之间的数据传输是标准的、统一的没有必要通过接口.2.CPU与外设间传送的信号有哪几类？答: CPU与外设间传送的信息大致可分为以下3类: 数据信息(分为数字量,模拟量和开关量), 控制信息(CPU发出的用来控制外设工作的命令)和状态信息(用来反映输入、输出设备当前工作状态的信号).3. 常用的I/O端口编址方式有哪几种？各自的特点如何？答: 系统对I/O端口的地址分配有两种编址方式：统一编址和独立编址。

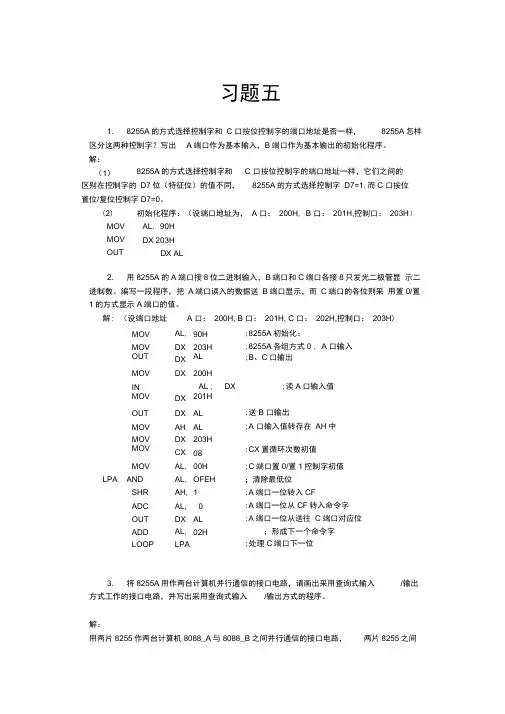

习题五1. 8255A的方式选择控制字和C 口按位控制字的端口地址是否一样，8255A怎样区分这两种控制字？写出A端口作为基本输入，B端口作为基本输出的初始化程序。
解：（1）8255A的方式选择控制字和 C 口按位控制字的端口地址一样，它们之间的区别在控制字的D7位（特征位）的值不同，8255A的方式选择控制字D7=1,而C 口按位置位/复位控制字D7=0。
(2) MOV MOV OUT 初始化程序：（设端口地址为， A 口：200H, B 口：201H,控制口：203H）AL, 90HDX 203HDX AL2. 用8255A的A端口接8位二进制输入，B端口和C端口各接8只发光二极管显示二进制数。
编写一段程序，把A端口读入的数据送B端口显示，而C端口的各位则采用置0/置1的方式显示A端口的值。
解:（设端口地址为,A 口：200H, B 口：201H, C 口：202H,控制口：203H)MOV AL,90H ;8255A初始化：MOV DX 203H ;8255A各组方式0 , A 口输入OUT DX AL ;B、C口输出MOV DX 200HIN AL , DX ;读A口输入值MOV DX 201HOUT DX AL ;送B 口输出MOV AH AL ;A 口输入值转存在AH中MOV DX 203HMOV CX 08 ;CX置循环次数初值MOV AL,00H ;C端口置0/置1控制字初值LPA AND AL,OFEH ；清除最低位SHR AH, 1 ;A端口一位转入CFADC AL, 0 ;A端口一位从CF转入命令字OUT DX AL ;A端口一位从送往C端口对应位ADD AL,02H ；形成下一个命令字LOOP LPA ;处理C端口下一位3. 将8255A用作两台计算机并行通信的接口电路，请画出采用查询式输入/输出方式工作的接口电路，并写出采用查询式输入/输出方式的程序。
解：用两片8255作两台计算机8088_A与8088_B之间并行通信的接口电路，两片8255之间的连接如下图所示。
2114： 128片，10位和6位。
6116： 32片，11位和5位。
6264： 8片，13位和3位。
5.42114：611662646.4stack segment stack 'stack'dw 32 dup(0)stack endscode segmentstart proc farassume ss: stack, cs: codepush dssub ax, axpush axCALL I6116 ；调用写入6116子程序MOV AH, 2 ；回车换行MOV DL, 0DHINT 21HMOV DL, 0AHINT 21HCALL O6116 ；调用读出6116子程序ret；写入6116：将键入字符的ASCII码写入6116I6116 PROCMOV BL, 0 ；定义页地址码（16个地址为一页）MOV CX, 128 ；定义页数LOP1: PUSH CXMOV DX, 380H ；将页地址从74LS273输出MOV AL, BLOUT DX, ALMOV CX, 16 ；定义页内单元数MOV DX, 390H ；将键入数写入16个单元LOP2: MOV AH, 1INT 21HOUT DX, ALINC DXLOOP LOP2INC BL ；换页POP CXLOOP LOP1 ；页数未满换页重新写入16个单元RETI6116 ENDP；读出6116：将写入6116的数据读出送显示O6116 PROCMOV BL, 0MOV CX, 128LOP3 PUSH CXMOV DX, 390HMOV AL, BLOUT DX, ALMOV CX, 16MOV DX 380H ；将16个单元的数据送显示LOP4: IN AL, DXPUSH DXMOV DL, AL ；将6116中读出的ASCII码送DLMOV AH, 2 ；2号功能调用显示DL中的字符INT 21HPOP DXINC DXLOOP LOP4INC BLPOP CXLOOP LOP3RETO6116 ENDPend start6.5stack segment stack 'stack'dw 32 dup(0)stack endscode segmentstart proc farassume ss: stack, cs: codepush dssub ax, axpush axMOV AH, 2 ；用2号功能调用输出字符，调用号送AHMOV CX, 100 ；字符个数送计数器MOV DX, 380HWAIT0: IN AL, DX ；从244读入TEST AL, 80H ；测试状态位是否为0JNZ WAIT0 ；不为0，等待继续测试状态WAIT1: IN AL, DX ；状态为0，继续读入TEST AL, 80H ；测试状态是否为1JZ WAIT1 ；不为1，等待继续测试状态IN AL, DX ；状态为1，读入数据即ASCII码AND AL, 7FH ；去掉状态位MOV DL, AL ；ASCII码送DL，输出字符INT 21HLOOP WAIT0-3 ；跳到给DX赋值380H的MOV指令，该指令为3字节retstart endpcode endsend start。
