《单片机原理与应用》实验指导书青岛科技大学信息学院实验一简单程序设计一、实验目的1.熟悉实验环境2.掌握基本指令的使用方法3.掌握RAM的操作方法二、预习知识1. MCS-51存储器组织2. 简单指令3. QTH单片机实验仪和模拟调试器集成开发环境三、实验设备与环境1．硬件：QTH单片机实验仪2．软件：QTH模拟调试器集成开发环境四、实验内容1. 设从片内30H和32H开始分别存放两个16位无符号二进制数（低8位在低地址，高8位在高地址），完成两个数相加的程序，并将结果放入34H开始的单元。

将1122H和3344H分别送入RAM单元，观察结果和CY标志；再分别将8899H和AABBH放入RAM单元，再观察结果和CY标志。

2.将30H单元内的2个BCD数相乘，乘积为BCD数，并把乘积送入31H单元。

3.实现将无符号数扩大6倍，设扩大6倍后的值不超过255。

4．内部RAM从30H开始的连续10个单元存放着10个无符号数，写一段程序将此十个数按增序列排序5. 以上编写的程序，进行单步执行，观察相应专用寄存器、RAM空间（包括工作寄存器区、位寻址区、用户RAM区）数据的变化情况以及程序存储器的指令代码。

6. 验证堆栈操作的步骤：PUSH direct：①(SP)←(SP)+1，②direct地址单元的内容压入SP指向的单元。

POP direct：①SP指向的单元内容弹出到以direct为地址的单元，②(SP)←(SP)-1。

7. 调试上课所讲的例题。

五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验二I/O端口实验一、实验目的1.指令系统的熟悉掌握2.学习延时程序的编写和应用3.学习P0~P3作为普通I/O口的使用方法4.了解发光二极管（LED）的工作原理及驱动方法二、预习知识1.振荡周期、时钟周期、机器周期、指令周期2.指令系统3.单片机的输入、输出控制三、实验设备与环境1.硬件：QTH单片机实验仪2.软件：QTH模拟调试器集成开发环境四、实验内容1. 设系统晶振为6MHz，编写一个延时500ms的延时程序。

2. 设实验连线如图2-1所示，设计一个系统点亮发光二极管。

图2-13. 设实验连线如图2-1所示，设计一个系统控制发光二极管闪烁。

4. 设实验连线如图2-1所示，设计一个系统控制发光二极管循环亮。

5. 设实验连线如图2-2所示，设计一个系统根据开关控制发光二极管的亮灭。

图2-26. 有四个变量U、V、W、X分别从P1.0~P1.3输入，阅读如下程序，写出逻辑表达并画出逻辑电路图。

如果将结果输出到P3.0，请使用ORG、END、BIT等伪指令重新整理编写该段程序，并对其功能进行验证。

MOV P1,#0FHMOV C,P1.0ANL C,P1.1CPL CMOV ACC.0,CMOV C,P1.2ORL C,/P1.3ORL C,ACC.0MOV F0,CSJMP $END五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验三基本程序设计一、实验目的1.指令系统的熟悉掌握2.汇编语言程序设计的熟悉掌握3.子程序设计的熟悉应用二、预习知识1.分支程序、循环程序、查表程序2.子程序的设计及调用3.子程序几种参数传递的方法三、实验设备与环境硬件：QTH单片机实验仪软件：QTH模拟调试器集成开发环境四、实验内容1. 试求内部RAM30H~37H单元中8个无符号数的算术平均值，结果存入38H。

2. 某系有20名学生参加外语统考，假设成绩已经存放在RAM地址为ENGLISH的连续存储单元中，现决定给成绩在90~100分之间的学生颁发A级合格证书，给成绩80~89之间的学生颁发B级合格证书。

试编写程序，可以统计A级和B级证书的学生人数，并把统计结果存入内部RAM的GRADA 和GRADB单元。

3. 写一段程序将内部RAM从30H开始的十个无符号数按增序排序。

4. 用程序实现22bc+=。

设a、b、c分别存于内部RAM的AAA、BBB、CCC 3个单元中。

设a、ba皆为小于10的整数。

要求利用查表的方法编写一个求平方的子程序，再调用子程序完成。

5.完成0~9的平方值查表程序，要求分别利用DPTR和PC作为变址寄存器，并比较两者的异同。

五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验四外部中断实验一、实验目的1.掌握外部中断技术的基本使用方法2.掌握中断处理的编程方法二、预习知识1.中断请求源2.中断入口3.中断优先级4.与中断相关的寄存器：TCOM、IE、IP三、实验设备与环境硬件：QTH单片机实验仪软件：QTH模拟调试器集成开发环境四、实验内容1. 设实验连线如图4-1所示：图4-1编程实现无中断时，发光二极管常亮，有外部中断0INT时左移。

2. 设实验连线如图4-2所示：图4-2①编程实现无中断时，发光二极管常亮，有外部中断0INT时右移。

INT时左移，有外部中断1②验证中断查询的自然优先顺序（写出验证方法及结果）。

③通过IP寄存器设置优先级，验证中断的两个优先级结构（写出验证方法及结果）。

五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验五电子音乐实验一、实验目的1.定时/计数器的基本使用方法2.定时/计数器的编程方法二、预习知识1.定时/计数器的四种工作方式2.初值的计算3.与定时/计数器相关的寄存器：TCON、TMOD、IE、IP4.定时器编制不同音乐的原理三、实验设备与环境硬件：QTH单片机实验仪软件：QTH模拟调试器集成开发环境四、实验内容1. 设实验连线如图5-1所示：图5-1用定时器T1方式1来产生歌谱中各音符对应频率的方波，由P1.0输出驱动喇叭；节拍控制可通过调用延时子程序次数来实现。

实验说明：①通过控制定时器的定时时间来产生不同频率的方法，驱动喇叭发出不同音阶的声音，再利用延时来控制发音时间的长短，即可控制音调中的节拍。

把乐谱中的音符和相应的节拍变换为定时常数和延时常数，作为数据表格存放在存储器中。

由查表程序得到定时常数和延时常数，分别用以控制定时器产生方波的频率和发该频率方波的持续时间。

当延时时间到，再查下一个音符的定时常数和延时常数。

依次下去，就可自动演奏出悦耳的乐曲。

②LM386是低电压音频放大器。

③乐曲“新年好”数据表格如下，三个字节为一组，其中前两个字节表示定时常数（16位计数器），高位在前，若定时常数为00H,00H，表示休止符，若定时常数为0FFH,0FFH，表示结束，后一个字节表示延时常数（每个延时为200ms）。

0FCH,4AH,04H,0FCH,4AH,04H0FCH,4AH,08H,0FBH,00H,08H0FDH,08H,04H,0FDH,08H,04H0FDH,08H,08H,0FCH,4AH,08H0FCH,4AH,04H,0FDH,08H,04H0FDH,80H,08H,0FDH,80H,08H0FDH,30H,04H,0FDH,08H,04H0FCH,0AEH,08H,00H,00H,08H0FFH,0FFH2. （选做）设实验连线如图5-2所示：图5-2编程实现有外部中断0INT时演奏乐曲“小星星”。

INT时演奏乐曲“新年好”，有外部中断1实验说明：①“小星星”乐谱：1 1 5 5 ‖6 6 5 - ‖4 4 3 3 ‖2 2 1 - ‖音符与频率对应关系：音符： 1 2 3 4 5 6 7频率： 523.25 587.33 659.25 698.46 783.99 880 987.76②编写演奏乐曲的子程序，入口参数：（DPTR）=乐曲数据表格的首地址，通过调用子程序完成演奏。

③考虑0INT、1INT与T1中断优先级。

五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验六数码管显示实验一、实验目的1.掌握定时/计数器的基本使用和编程方法2.掌握串行口工作方式0的使用和编程方法3.掌握移位寄存器74HC164的工作原理4.掌握数码管显示的工作原理二、预习知识1.定时/计数器的工作方式02.串行口工作方式03.与定时/计数器相关的寄存器：TCON、TMOD、IE、IP4.与串行口通信相关的寄存器：SCON、PCON5.移位寄存器74HC164的工作原理6.数码管显示的工作原理三、实验设备与环境硬件：QTH单片机实验仪软件：QTH模拟调试器集成开发环境四、实验内容1. 实验连线如图6-1所示：图6-1 实验连线图利用单片机的串行口工作方式0扩展并行输出口，在双位数码管上循环显示00，01，02，… ，99。

实验说明：① 串行口工作方式0为移位寄存器方式，数据由RXD （P3.0）输入/输出，移位同步脉冲由TXD （P3.1）输出，发送的8位数据低位在前。

② 74HC164是8位串行输入并行输出的同步移位寄存器，其引脚如图6-2，引脚说明如表6-1。

表6-1 74HC164引脚说明真值表如表6-2所示：表6-2 74HC164真值表③ 输入值与数码管显示数字对应关系如下：03H ：0 9FH ：1 25H ：2 0DH ：3 99H ：4 49H ：5 41H ：6 1FH ：701H ：8 09H ：92.在双位数码管上自59开始，以秒为单位，显示倒计时时间，时间记到0时再重新开始。

利用单片机定时器T0工作方式0进行计时，要求T0的定时时间为5ms ，倒计时显示的计时个位存放在R0中，十位存放在R1中。

五、实验要求掌握程序的设计、调试并保证其正确运行；认真完成实验报告。

六、实验报告1、实验目的符号 引脚 说明 DSA1 数据输入 DSB2 数据输入 Q0~Q3 3~6 输出GND 7 地 (0 V)CP 8 时钟输入（低电平到高电平边沿触发） /MR 9中央复位输入（低电平有效） Q4~Q7 10~13 输出 VCC14正电源图6-2 74HC164引脚2、实验内容3、实验采用的器件和连线4、实验结果和现象5、实验过程分析6、实验总结实验七A/D转换实验一、实验目的1.了解A/D转换芯片ADC0809与单片机的接口方法，掌握ADC0809转换性能及编程方法；2.掌握LED七段数码管显示器的显示原理；3.掌握对串口的写数据操作。

合集下载

2012单片机实验指导书

2012单片机实验指导书


作者：朱兆优
实验一
一．实验目的
1．学习数据块的建立。 2．掌握数据块移动的编程方法。 3．掌握查表程序的编程方法。
数据块传送和查表
二．实验任务
1．编写程序将 100H 开始的片外部数据存储器中的 N 个单元的内容(N≤0FFH)，传送到片外部 数据存储器 200H 开始的 N 个单元，N 为数据块长度，存放于 0FFH 中。 2．编写程序将 30H 开始的内部数据存储器中的 N 个单元的内容(N≤20H)，传送到片内数据存 储器 50H 开始的 N 个单元，N 为数据块长度，存放于 2FH 中。 3．按下图给出的函数关系曲线，要求编写出一个解 Y＝F(X)的查表程序。
待 转 换 的 二 进 制 数 － 104 够 减 ， 万 位 计 数 加 1， 再 减 104 不够减，恢复减之前的数，即得万位
求得万位计数值后，再将余数减去 103，方法类同，可得千位、百位、十位，最后的余数即为个 位。另外： 104＝2710H 102＝0064H 103＝03E8H 101＝000AH
四．资源分配
<学生自行完成>
2
《单片机原理及应用》实验讲义、课程设计指导书
作者：朱兆优
五．实验步骤
1．根据程序流程图和资源分配表编写汇编源程序。 2．开 PC 机后，建立一个个人工作目录（文件夹） ，使用 TKS 或 Keil 调试软件将源程序输入 生成汇编文件（如 file1．ASM）并保存到个人工作目录中。 3． 在单片机调试软件 IDE 下新建一个工程项目文件 （如 name1.mpj） ， 并将汇编文件 file1． ASM 添加到工程中（工程项目文件也应存放到个人目录中） 。 4．对源程序进行编译。编译有错误要对出错的程序段或语句进行修改，程序修改后再编译， 如此反复直至程序编译无错误。 5．编译无错后，点击 快捷命令将程序装入单片机中动态调试状态。可选择使用单步、跟踪、
单片机原理实验指导书(2012.10)

单片机原理实验指导书(2012.10)

《单片机原理》实验指导书计算机科学与技术系2012年8月目录第一部分单片机仿真实验 (1)实验一：流水灯实验 (1)实验二：中断实验 (4)实验三：定时器中断实验 (6)实验四：串行口实验 (9)实验五：矩阵式键盘输入识别 (13)实验六：LCD循环显示设计 (19)第二部分单片机硬件实验............................错误！未定义书签。

第一章试验箱系统概述 ...................................错误！未定义书签。

一、系统地址分配........................................... 错误！未定义书签。

二、系统接口定义........................................... 错误！未定义书签。

三、通用电路简介........................................... 错误！未定义书签。

第二章实验指导...............................................错误！未定义书签。

实验七P1口亮灯和P1口加法器实验........... 错误！未定义书签。

实验八简单I/O口扩展（选作）.................. 错误！未定义书签。

实验九8255控制交通灯................................ 错误！未定义书签。

实验十128*64LCD液晶显示 .......................... 错误！未定义书签。

第一部分单片机仿真实验实验一：流水灯实验一、实验目的：通过对P3口地址的操作控制8位LED流水点亮，从而认识单片机的存储器。

二、实验原理图实验参考电路图如下：三、参考实验程序//流水灯实验#include<reg51.h> //包含单片机寄存器的头文件sfr x=0xb0; //P3口在存储器中的地址是b0H，通过sfr可定义8051内核单片机//的所有内部8位特殊功能寄存器,对地址x的操作也就是对P1口的操作/****************************************函数功能：延时一段时间*****************************************/void delay(void){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++); //利用循环等待若干机器周期，从而延时一段时间 }/*****************************************函数功能：主函数******************************************/void main(void){while(1){x=0xfe; //第一个灯亮delay(); //调用延时函数x=0xfd; //第二个灯亮delay(); //调用延时函数x=0xfb; //第三个灯亮delay(); //调用延时函数x=0xf7; //第四个灯亮delay(); //调用延时函数x=0xef; //第五个灯亮delay(); //调用延时函数x=0xdf; //第六个灯亮delay(); //调用延时函数x=0xbf; //第七个灯亮delay(); //调用延时函数x=0x7f; //第八个灯亮delay(); //调用延时函数}}四、实验思考题：修改程序使LED灯为18灯亮——27灯亮——36灯亮——45灯亮，再将LED 灯亮的顺序倒过来既：45灯亮——36灯亮——27灯亮——18灯亮，连续运行。

2012级单片机实验指导书

2012级单片机实验指导书

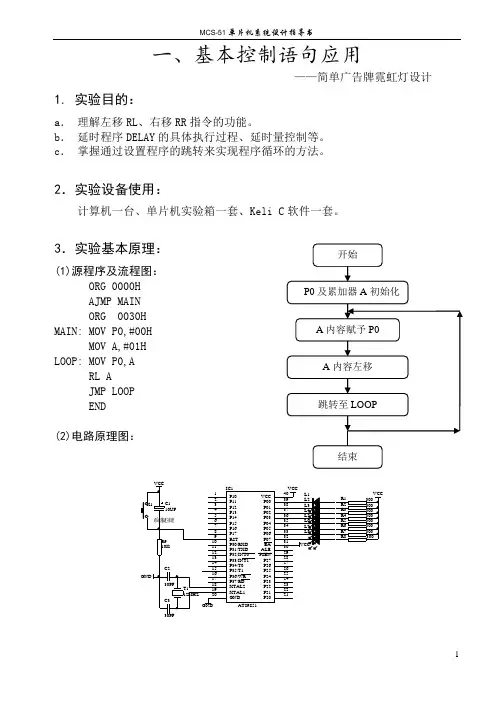

一、基本控制语句应用——简单广告牌霓虹灯设计1. 实验目的：a．理解左移RL、右移RR指令的功能。

b．延时程序DELAY的具体执行过程、延时量控制等。

c．掌握通过设置程序的跳转来实现程序循环的方法。

2．实验设备使用：计算机一台、单片机实验箱一套、Keli C软件一套。

3．实验基本原理：Array (1)源程序及流程图：ORG 0000HAJMP MAINORG 0030HMAIN: MOV P0,#00HMOV A,#01HLOOP: MOV P0,ARL AJMP LOOPEND(2)电路原理图：4．实验内容：a. 编写一程序，可实现数据左移并通过I/O口输出显示。

b. 加入延时程序，观察实验现象是否有所变化。

c. 实现左移及右移的循环输出。

d．实现16盏LED的移位显示。

5．实验步骤：(1) 基本步骤：a. 读懂程序，分析程序中哪一句为控制语句，起到什么控制作用以及最终实现何功能。

b. 运行程序，观察结果是否与程序相符，如不相符请分析出现问题的原因所在。

c. 试着向源程序中加入延时语句，观察现象是否有所改变。

ORG 0000HAJMP MAINORG 0030HMAIN: MOV P0,#00HMOV A,#01HLOOP: MOV P0,ARL AACALL DELAYJMP LOOP；*****延时子程序******；DELAY:MOV R2,#10HLOOP1:MOV R1,#0FFHLOOP2:DJNZ R1,LOOP2DJNZ R2,LOOP1RETENDd. 适当修改延时量，使LED闪烁更为明显，易于肉眼观察。

e. 适当修改程序，使程序最终实现一只LED作流水状移动。

(2)发挥部分：①能自左向右——自右向左——自左向右反复循环来控制一只发光管如反弹状移动。

②能通过两组I/O口组合实现16只LED的流水灯效果。

6．实验报告要求：a．记录实验每一步骤的具体过程及实验现象。

b．叙述实验步骤中发挥部分程序的具体构思，同时将调试过程作详细记录。

单片机原理与应用实验指导书(201203) - 副本1

单片机原理与应用实验指导书(201203) - 副本1

单片机原理及其应用实验指导书南通大学电气工程学院自动化系2012 年 3 月前言单片机目前已广泛应用在智能仪表、工业控制、家用电器等各个领域，成为现代电子系统的一个极其重要的组成部分，对于电类专业学生来说，掌握单片机知识，具备基本应用技能，才能符合当前社会对专业人才的要求。

单片机是一门应用性极强的课程，学生在掌握基本理论知识的基础上，更要通过实验训练，提高其调试动手能力，学会解决具体问题的思路和手段，具备初步的系统设计和调试能力。

因此，为了更好地做好单片机课程的软硬件实验，特编写本实验指导书，书中叙述了各实验的目的、要求，对于设计性实验，给出了列出了接线图、程序结构框图和清单。

学生按要求完成本实验指导书中的实验，可基本掌握MCS-51单片机的结构原理、接口技术以及程序设计技巧。

另外：一、所有实验都是相互独立的，次序上也没有固定的先后关系，在使用本书进行教学时，教师可根据教学要求，选择相应实验。

二、对同一问题的解决方法往往不是唯一的，欢迎各位指导教师在使用本实验指导书的过程中提出更完善的实验方案，指出书中的错误和不足，并希望大家反馈给我们，以便及时修改。

目录第一章集成开发环境简介 (1)第二章演示程序 (9)第三章实验项目 (15)实验一简单程序设计实验 (15)实验二I/O口实验 (18)实验三定时器实验 (20)实验四A/D、D/A转换实验 (21)实验五并行接口扩展实验 (25)第一章 集成开发环境简介Super ICES-51 80C51单片机实验仪使用当前流行的Keil C51开发软件，采用uVision2集成开发环境。
