桩基础的设计计算1．本章的核心及分析方法本节将介绍考虑桩与桩侧土共同抵抗外荷载作用时桩身的内力计算，从而解决桩的强度问题。
重点是桩受横轴向力时的内力计算问题。
桩在横轴向荷载作用下桩身的内力和位移计算，国内外学者提出了许多方法。
目前较为普遍的是桩侧土采用文克尔假定，通过求解挠曲微分方程，再结合力的平衡条件，求出桩各部位的内力和位移，该方法称为弹性地基梁法。
以文克尔假定为基础的弹性地基梁法从土力学观点看是不够严密的，但其基本概念明确，方法简单，所得结果一般较安全，在国内外工程界得到广泛应用。
我国公路、铁路在桩基础的设计中常用的"m"法、就属此种方法，本节将主要介绍"m"法。
2．学习要求本章应掌握桩单桩按桩身材料强度确定桩的承载力的方法，" "法计算单桩内力的各种计算参数的使用方法，多排桩的主要计算参数及其各自的含义。
掌握承台计算方法,群桩设计的要点及注意事项,了解桩基设计的一般程序及步骤。
本专科生均应能独立完成单排桩和多排桩的课程设计。
第一节单排桩基桩内力和位移计算一、基本概念（一）土的弹性抗力及其分布规律1．土抗力的概念及定义式（1）概念桩基础在荷载（包括轴向荷载、横轴向荷载和力矩）作用下产生位移及转角，使桩挤压桩侧土体，桩侧土必然对桩产生一横向土抗力，它起抵抗外力和稳定桩基础的作用。
土的这种作用力称为土的弹性抗力。
（2）定义式（4-1）式中：--横向土抗力，kN/m2；--地基系数，kN/m3；--深度Z处桩的横向位移，m。
2．影响土抗力的因素（1）土体性质（2）桩身刚度（3）桩的入土深度（4）桩的截面形状（5）桩距及荷载等因素3．地基系数的概念及确定方法（1）概念地基系数C表示单位面积土在弹性限度内产生单位变形时所需施加的力，单位为kN/m3或MN/m3。
（2）确定方法地基系数大小与地基土的类别、物理力学性质有关。
地基系数C值是通过对试桩在不同类别土质及不同深度进行实测及后反算得到。
桩基础的设计计算1．本章的核心及分析方法本节将介绍考虑桩与桩侧土共同抵抗外荷载作用时桩身的内力计算，从而解决桩的强度问题。
重点是桩受横轴向力时的内力计算问题。
桩在横轴向荷载作用下桩身的内力和位移计算，国内外学者提出了许多方法。
目前较为普遍的是桩侧土采用文克尔假定，通过求解挠曲微分方程，再结合力的平衡条件，求出桩各部位的内力和位移，该方法称为弹性地基梁法。
以文克尔假定为基础的弹性地基梁法从土力学观点看是不够严密的，但其基本概念明确，方法简单，所得结果一般较安全，在国内外工程界得到广泛应用。
我国公路、铁路在桩基础的设计中常用的"m"法、就属此种方法，本节将主要介绍"m"法。
2．学习要求本章应掌握桩单桩按桩身材料强度确定桩的承载力的方法，" "法计算单桩内力的各种计算参数的使用方法，多排桩的主要计算参数及其各自的含义。
掌握承台计算方法,群桩设计的要点及注意事项,了解桩基设计的一般程序及步骤。
本专科生均应能独立完成单排桩和多排桩的课程设计。
第一节单排桩基桩内力和位移计算一、基本概念（一）土的弹性抗力及其分布规律1．土抗力的概念及定义式（1）概念桩基础在荷载（包括轴向荷载、横轴向荷载和力矩）作用下产生位移及转角，使桩挤压桩侧土体，桩侧土必然对桩产生一横向土抗力，它起抵抗外力和稳定桩基础的作用。
土的这种作用力称为土的弹性抗力。
（2）定义式（4-1）式中：--横向土抗力，kN/m2；--地基系数，kN/m3；--深度Z处桩的横向位移，m。
2．影响土抗力的因素（1）土体性质（2）桩身刚度（3）桩的入土深度（4）桩的截面形状（5）桩距及荷载等因素3．地基系数的概念及确定方法（1）概念地基系数C表示单位面积土在弹性限度内产生单位变形时所需施加的力，单位为kN/m3或MN/m3。
（2）确定方法地基系数大小与地基土的类别、物理力学性质有关。
地基系数C值是通过对试桩在不同类别土质及不同深度进行实测及后反算得到。
桥梁桩基是桥梁构造的最基础也是最重要的部位之一，桩基设计的准确对桥梁稳定性起着至为关健的作用。
桥梁所有荷载最终传递给桩基承受。
把握好桩基的设计和施工质量对桥梁整体建设意义重大。
一、桩基的类别针对界溪段桥梁下部构造施工图中存在两类桩：端承桩和摩擦桩。
端承桩：桩基自身重及桩顶以上荷载由桩端持力层承受。
摩擦桩：桩基自身重及及桩顶以上荷载由桩基周身与岩土摩擦阻力承受。

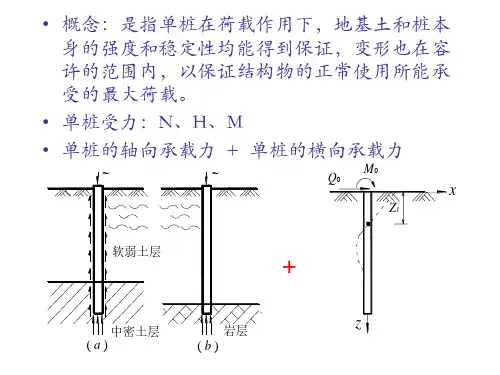

二、单桩基桩长理论计算公式及相关参数表（一）单桩桩基竖向承载力计算单桩竖向承载力应由土对桩的承载能力、桩身材料强度以及上部结构所容许的桩定沉降三方面控制。
1、摩擦桩单桩土对桩的承载力容许值计算公式：[Ra]=（1/2）*u*∑Qik*l i+Ap*QrQr=m0*K*[f ao]+k2*R*(h-3)式中：[Ra]——单桩轴向受压承载力容许值（KN），桩身自重与置换土重（当自重计入浮力时置换土重也计入浮力）的差值作为荷载考虑；u——桩身周长（m）Ap——桩端截面面积（㎡）n——土的层数（注：公式中未写出）Li——承台底面或局部冲刷线以下各土层的厚度（m），扩孔部分不计；Qik——与Li对应的各土层与桩侧的摩阻力标准值（kPa），宜采用单桩摩阻力实验确定，当无实验条件时按表5.3.3-1选用；Qr——桩端处土的承载力基本容许值（kPa），当持力层为砂石、碎石土时，若计算值超过下列值，宜采用：粉砂1000kP；细砂1150kP；中砂、粗砂、砾砂1450kP；碎石土2750kP；[f ao]——桩端处土的承载力基本容许值（kPa），按《公路桥涵地基及基础设计规范》第3.3.3条确定；h——桩端的埋置深度（m），对于有冲刷的桩基，埋深由一般冲刷线起算；对无冲刷的桩基，埋深由天然地面线或实际开挖后的地面线算起；h的计算值不大于40m，当大于40m时，按40m计算；k2——容许承载力随深度的修正系数，根据桩端处持力层土类按《公路桥涵地基及基础设计规范》3.3.4选用；K——桩端以上各土层的加权平均重度（kN/m3）,若持力层在水位以下且不透水时，不论桩端以上土层的透水性如何，一律取饱和重度；当持力层透水时，则水中部分土层取浮重度；R——修正系数，按表5.3.3-2选用；m0——清底系数，按表5.3.3-3选用。
基桩内力和位移计算桩在横向荷载作用下桩身的内力和位移计算，国内外学者提出了许多方法。
目前较为普遍的是桩侧土采用文克尔假定，通过求解挠曲微分方程，再结合力的平衡条件，求出桩各部位的内力和位移，该方法称为弹性地基梁法。
以文克尔假定为基础的弹性地基梁法其基本概念明确，方法简单，所得结果一般安全，在国内外工程界得到广泛应用。
我国公路、铁路在桩基础的设计中常用的“m ”法就属于此种方法。

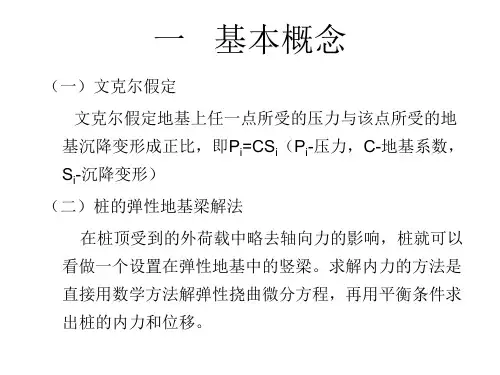

一、基本概念（一）土的弹性抗力及其分布规律桩基础在荷载（包括竖向荷载、横向荷载和力矩）作用下产生位移及转角，使桩挤压桩侧土体，桩侧土必然对桩产生横向土抗力zx σ，它起抵抗外力和稳定桩基础的作用，土的这种作用力称为土的弹性抗力。
zx σ即指深度为Z 处的横向（x 轴向）土抗力，其大小取决于土体性质、桩身刚度、桩的入土深度、桩的截面形状、桩距及荷载等因素，可以下式表示： z zx Cx =σ （3-13） 式中： zx σ—横向土抗力，kN/m 2；C —地基系数，kN/m 3；z x —深度Z 处桩的横向位移，m 。
地基系数C 表示单位面积土在弹性限度内产生单位变形时所需施加的力。
大量的试验表明，地基系数C 值不仅与土的类别及其性质有关，而且也随着深度而变化。
由于实测的客观条件和分析方法不尽相同等原因，所采用的C 值随深度的分布规律也各有不同。
常采用的地基系数分布规律有（图3-34）所示的几种形式，因此也就产生了与之相应的基桩内力和位移的计算方法。
现将桩的几种有代表的弹性地基梁计算方法概括在表3-15中。
3-34地基系数变化规律桩的几种典型的弹性地基梁法 表3-15上述的四种方法各自假定的地基系数随深度分布规律不同，其计算结果是有差异的。
实验资料分析表明，宜根据土质特性来选择恰当的计算方法。
（二）单桩、单排桩与多排桩计算基桩内力，应先根据作用在承台底面的外力M H N ,,计算出在每根桩顶的荷载i p 、i Q 、i M 值，然后才能计算各桩在荷载作用下各截面的内力和位移。
