2019年中考物理真题分类汇编(六)18 电流表、电压表示数变化专题

二十、电与磁一、选择题1．（2019年·德阳）在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A．灯不亮，电铃响B．灯不亮，电铃不响C．灯亮，电铃不响D．灯亮，电铃响【答案】A【解析】当控制电路的开关S闭合时，控制电路中有电流，电磁铁具有磁性，吸引衔铁，动触头和下面电路接通，电铃工作，和上面的电路断开，所以电灯不亮。

2．（2019年·七台河）如图所示四个实验中，能说明电动机工作原理的是（）A B C D【答案】D【解析】电动机的工作原理是：通电导体在磁场中受到力的作用；A、该装置是奥斯特实验，表明通电导线周围存在磁场，故A不符合题意；B、该装置是发电机原理图，其原理是电磁感应现象，故B不符合题意；C、该装置是研究电磁铁磁性强弱的实验装置，是电流的磁效应，故C不符合题意；D、该装置是电动机原理图，表明通电的导体在磁场中受到力的作用，故D符合题意。

3．（2019年·宜昌）巨磁电阻（GMR）效应指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电阻特性原理的示意图，当闭合S1、S2且将滑片P向右滑动时，下列说法正确的是（）GMR指示灯S S2P电磁铁VLA ．指示灯变暗，电压表示数变大B ．指示灯变暗，电压表示数变小C ．指示灯变亮，电压表示数变大D ．指示灯变亮，电压表示数变小【答案】A 【解析】由左图可知，电磁铁与滑动变阻器串联，当闭合S 1、S 2且将滑片P 向右滑动时，变阻器接入电路中的电阻变大，电路的总电阻变大，由I=U R可知，左侧电路中的电流变小，通过电磁铁的电流变小，电磁铁的磁性变弱，因巨磁电阻的电阻在磁场中急剧减小，所以，巨磁电阻（GMR ）的阻值变大，右图中指示灯和巨磁电阻串联的总电阻变大，电路中的电流变小，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P ＝UI 可知，灯泡的实际功率变小，灯泡变暗，故CD 错误；因串联电路中总电压等于各分电压之和，所以，巨磁电阻两端的电压变大，即电压表的示数变大，故A 正确、B 错误。

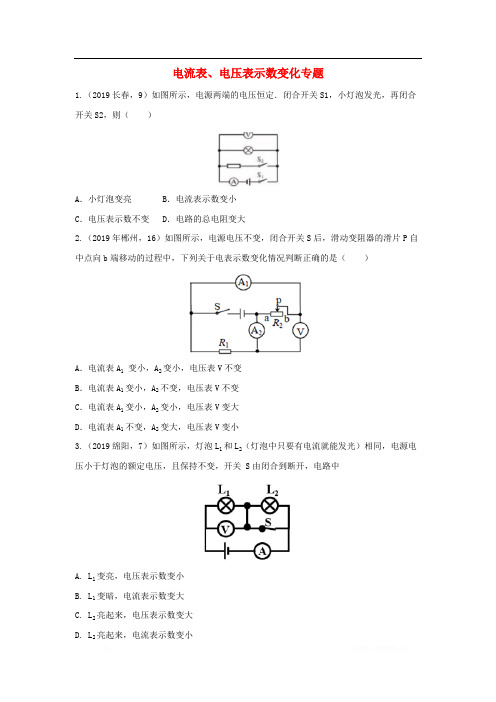

电流表、电压表示数变化专题1.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（ ）A．小灯泡变亮 B．电流表示数变小C．电压表示数不变 D．电路的总电阻变大2.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（ ）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小3.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小4.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大5.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（ ）A．变大，变大B．变大，变小C．变小，变小D．变小，变大6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（ ）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（ ）A．通过滑动变阻器的电流变小8.(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（ ）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小10. (2019泰州，12）如图,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为△U1,电压表V2示数变化量的绝对值为△U2,滑动变阻器R两端电压变化量的绝对值为△U3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U311. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大12.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大13.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

第20讲电流和电路电压电阻一、选择题（2019安徽）C（2019岳阳）C（2019潍坊）B（2019德州）B（2019聊城）C（2019临沂）D（2019威海）C（2019乐山）C（2019成都）B（2019深圳）28．地磅工作时，重物越重，电表的示数就越大。

下列四幅电路图中，R′是滑动变阻器，R是定值电阻。

其中符合地磅工作原理的是（ B ）（2019达州） A（2019眉山）C（2019自贡）D（2019重庆A卷）B（2019泰州）C（2019海南）D（2019北京）B（2019广东）C（2019广州）A（2019深圳）25．在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。

下列判断正确的是（A ）A．两球一定带同种电荷B．两球可能带异种电荷C．两球可能一个带电，一个不带电D．两球均只受两个力（2019河南）B（2019鄂州）C23．甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷（2019鄂州）A25．如图所示，下列电路图中与实物图一致的是A B C D （2019郴州）C（2019郴州）D（2019湘潭）（2019湘潭）（2019湘潭）（2019湘西）C（2019邵阳） D（2019邵阳） B（2019青岛）ABD（2019潍坊）D（2019潍坊）（2019菏泽）C（2019菏泽）B（2019济宁）D（2019乐山）B（2019广安）C（2019内江）A5. 下列有关电现象的说法中正确的是A验电器的工作原理是同种电荷互相排斥 B. 摩擦起电是利用摩擦的方式创造电荷C.电荷的移动形成电流 D. 与丝绸摩擦过的玻璃棒带负电荷（2019自贡）A（2019自贡）D（2019重庆B卷）D（2019绥化）B（2019吉林）A（2019呼和浩特）B（2019天津）A（2019上海）B（2019新疆自治区、兵团）B二、填空题（2019云南）两异种（2019昆明）负同种电荷相互排斥转移（2019江西）负不带电（2019宿迁）（2019苏州）并联 1.5（2019绥化）20 20（2019绥化）开关并（2019绥化）不带电或带正电电子（2019眉山）并L1断路或电流表断路或L1和电流表均断路（2019济宁）负正（2019北京）同种排斥(2019武威）被甲材料摩擦过的乙棒与被毛皮摩擦过的橡胶棒相互排斥，则乙棒带___负_____电荷（选填“正”或“负”），是因为乙棒在摩擦过程中___得到_____电子（选填“得到”或“失去”）。

2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。

（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。

2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。

（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。

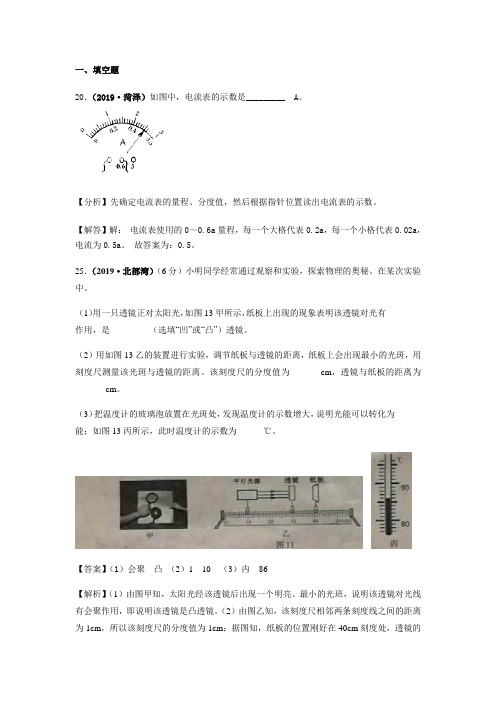

一、填空题20．（2019·菏泽）如图中，电流表的示数是_________ A。

【分析】先确定电流表的量程、分度值，然后根据指针位置读出电流表的示数。

【解答】解：电流表使用的0～0.6a量程，每一个大格代表0.2a，每一个小格代表0.02a，电流为0.5a。

故答案为：0.5。

25．（2019·北部湾）（6分）小明同学经常通过观察和实验，探索物理的奥秘。

在某次实验中。

（1）用一只透镜正对太阳光，如图13甲所示，纸板上出现的现象表明该透镜对光有________作用，是_________（选填“凹”或“凸”）透镜。

（2）用如图13乙的装置进行实验，调节纸板与透镜的距离，纸板上会出现最小的光斑，用刻度尺测量该光斑与透镜的距离。

该刻度尺的分度值为_______cm，透镜与纸板的距离为_______cm。

（3）把温度计的玻璃泡放置在光斑处，发现温度计的示数增大，说明光能可以转化为______能；如图13丙所示，此时温度计的示数为______℃。

【答案】（1）会聚凸（2）1 10 （3）内86【解析】（1）由图甲知，太阳光经该透镜后出现一个明亮、最小的光班，说明该透镜对光线有会聚作用，即说明该透镜是凸透镜。

（2）由图乙知，该刻度尺相邻两条刻度线之间的距离为1cm，所以该刻度尺的分度值为1cm；据图知，纸板的位置刚好在40cm刻度处，透镜的位置刚好在30cm刻度处，所以透镜与纸板的距离为40cm－30cm=10cm。

（3）光斑能使温度计的示数增大，说明光能可以转化为内能；由图丙可读出温度计的示数为86℃。

13. (2019·苏州)如图所示，木块的长度为______cm。

13.【答案】2.25【解析】解：由图知：1cm之间有10个小格，所以1个小格代表的是0.1cm=1mm，即此刻度尺的分度值为1mm；木块左端与 3.00cm刻度线对齐，右端与 5.25cm对齐，所以物体的长度为L=5.25cm-3.00cm=2.25cm。

2008-2019年上海中考物理真题汇编6：电学实验1 （2019年上海中考真题）小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为3伏且保持不变）、待测电阻R x 、电流表、电压表、电健各一个，滑动变阻器有A 、B 、C 三个（分别标有“5Ω 2A ”字样、“10Ω 2A ”字样、“50Ω 1A ”字样），以及导线若干。

小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a ）、（b ）所示，并记录第一组数据。

继续移动滑片，当电压表示数在如图（a ）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同。

求：①电压表的量程是______伏。

②计算说明实验中电流表的量程。

③根据记录的第二组数据，计算出此时待测电阻R x 的阻值。

①电压表的量程是0-3伏。

②（a ）图中，电压表选用小量程，分度值为0.1V ，电压表示数为1.4V ，（b ）图中，若电流表选用大量程，分度值为0.1A ，电流为1.4A ；若选用小量程，分度值为0.02A ，电流为0.28A ；根据串联电路电压的规律，变阻器的电压为：3V-1.4V=1.6V ，0 若电流表选用大量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 大=1.6V/1.4A ≈1.14Ω，变阻器电阻为2×1.14Ω=2.28Ω，与题中所给的变阻器的规格差别较大； 若电流表选用小量程，由欧姆定律，变阻器连入电路的电阻：R 滑中=U 滑/I 小=1.6V/0.28A ≈5.71Ω，变阻器电阻为2×5.71Ω=11.4Ω，与题中所给的10Ω 2A 变阻器的相吻合；故电流表选用小量程0-0.6A ；③R x =U x /I x =1.6V/0.32A =5Ω或R x =U x /I x =1.2V/0.24A =5Ω。

2 （2018年上海中考真题）现有电源（2V ，4V ,6V ,8V ,10V ,12V 六档）、电流表、电压表和电键各2个，滑动变阻器“20Ω 2A ”、 待测小灯（标有2.2V 字样）、待测电阻各一个，以及导线若干。

2019-2020学年度九年级物理考题精练——专题八：电流表电压表的示数变化【知识点提炼】一、电流表①作用：测量；符号：②选择量程：实验室中常用的电流表有两个量程：安，每小格表示的电流值是安；安，每小格表示的电流值是安。

（如不知道量程，应该选较的量程，并进行。

）③电流表的使用(1)电流表必须和用电器联；（相当于一根导线）(2)接线柱的接法要正确，使电流从接线柱入，从接线柱出；(3)被测电流不要超过电流表的；(4)绝对不允许不经直接把电流表连到两极上。

④电流表的读数(1)明确所选；(2)明确（每一小格表示的电流值）；(3)根据表针向右偏过的格数读出电流值；二、电压表1.作用：测量，符号：2.它的使用规则：①电压表要在电路中；②要使电流从电压表的接线柱流进，接线柱流出。

③根据被测电路的选择适当的 (被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用大量程 )。

3．实验室中常用的电压表有两个量程：①伏，每小格表示的电压值是伏；②伏，每小格表示的电压值是伏。

三、电流表、电压表的比较：【真题演练】1.（2019黔东南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大2.（2019呼和浩特，6）如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是A. 同时闭合两个开关，两只灯泡电流是相同的B. 若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C. 若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏3.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω4.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。

2019年中考物理真题分类汇编动态电路的分析专题【难点中心】本专题考查欧姆定律的应用和串联电路电流、电压的规律，意在考查考生电路的分析以及通过欧姆定律及其变形公式对电路中电流及电压变化情况进行正确分析。

电路的动态分析，涉及到的考点有：欧姆定律的应用和串联电路电流、电压的规律，主要以选择题和填空题的形式考查。

由于涉及到多个物理量的变化，出错率较多。

【考点难点突破】【知识链节】一、欧姆定律：1．内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（德国物理学家欧姆）2．公式：I=URR=UIU=IR二、串、并联电路的电流规律1．串联电路中各处的电流相等。

2．并联电路的干路总电流等于各支路电流之和。

]三、串、并联电路电压的规律1．串联电路两端的总电压等于各部分电路两端电压之和。

2．并联电路中，各支路两端的电压相等，且都等于电源电压值。

【技能方法】动态电路的分析主要分以下几种类型1．在观察电路的基础上，明确滑动变阻器、定值电阻、灯泡的连接方式，电流表测通过哪个电阻或哪几个元件中的电流，电压表测哪个电阻或哪几个元件两端的电压。

（1）含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：滑动变阻器电阻变化→总电阻变化→电流变化→定值电阻两端电压变化→滑动变阻器两端电压变化]（2）含滑动变阻器的并联电路，由于电源电压不变，且并联电路中各个支路互相独立、互不影响，所以含定值电阻的支路各量都不变化，含滑动变阻器的支路，按以下思路分析：滑动变阻器电阻变化→本支路电阻变化→本支路电流变化→干路总电流变化2．当开关断开与闭合时，电路中的电阻怎样变化，运用电路关系、欧姆定律，推导出电路中的电流如何变化，电路中某元件两端的电压或电功率如何变化。

【中考真题1】（2019·天津南开翔宇学校初三开学考试）某规格热敏电阻的阻值是随环境温度的升高而减小的，要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路中符合要求的是A．B．C．D．【中考真题2】（2019·海南乐东黄流中学初三月考）如图1所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。

2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。

（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。

（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。

（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。

（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。

2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。

现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。

请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。

（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。

闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。

（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。

电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。

则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。

2.（2019威海，20）图甲是某新型电饭锅的简化电路图。

R0为15Ω的定值电阻，其阻值不受温度影响。

R T是热敏电阻，其阻值随温度的变化规律如图乙所示。

由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。

3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。

小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。

已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。

4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。

滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。

5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
