变频器工作原理及讲解

变频的原理与应用一、概述变频技术作为一种先进的电力调节技术，广泛应用于各个领域。

本文将详细介绍变频的原理及其在不同领域中的应用。

二、变频的原理变频器通过改变电源频率来控制电机的转速，从而实现对电机的调节。

具体而言，变频器将交流电源输入经过整流、滤波、逆变等处理后，得到所需的变频电源输出。

其主要原理可以概括如下：1.输入电源整流滤波：将交流电源通过整流电路转换为直流电源，并经过滤波电路削去输出纹波。

2.逆变输出：将直流电源通过逆变器电路转换为可调节的交流电源输出，在逆变过程中通过改变逆变电路的开关频率来实现输出频率的调节。

3.控制单元：变频器通过控制单元对逆变器进行调节，实现频率、电压等参数的控制。

常见的控制方式包括串行通信、模拟控制和数字控制等。

三、变频的应用1. 工业领域变频技术在工业领域中得到了广泛应用，主要体现在以下几个方面：•变频电机驱动：传统的电机驱动方式使用固定频率的电源供电，而变频电机驱动将电机与变频器相结合，可以实现对电机转速的精确控制，大大提高了生产效率。

•节能降耗：通过变频器控制电机转速，能够根据实际负载情况自动调整电机的输出功率，以达到节能降耗的目的。

•调速精度高：变频器可以实现电机转速的精确控制，适用于对转速要求较高的设备，如机床、风机、泵等。

2. 暖通空调领域暖通空调系统是变频技术应用的又一个重要领域，其主要应用在以下几个方面：•变频压缩机：传统的空调系统使用固定频率的压缩机，无法根据负载变化的实际需求进行调节。

而采用变频技术的空调系统可以根据室内温度、负载情况等实时调整压缩机的转速，从而实现能耗的降低。

•精确控制温度：变频技术可以实现空调系统的整体调节，根据室内外温度、湿度等参数来精确控制空调的运行，提供更加舒适的室内环境。

•节能环保：通过变频技术，空调系统可以实现高效运行，避免能量的浪费，达到节能环保的目的。

3. 水处理领域在水处理领域，变频技术也起到了重要作用，常见应用包括：•潜水泵变频调速：将潜水泵与变频器相结合，能够根据实际需求调整泵的运行频率和转速，从而实现水位的稳定控制。

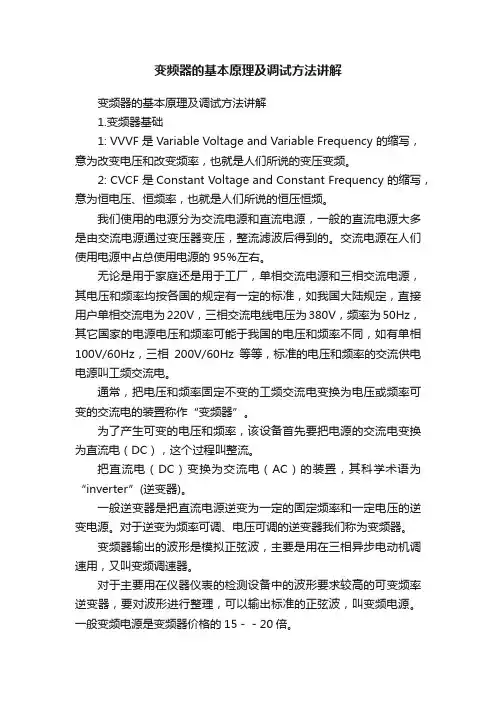

变频器的基本原理及调试方法讲解变频器的基本原理及调试方法讲解1.变频器基础1: VVVF 是Variable Voltage and Variable Frequency 的缩写，意为改变电压和改变频率，也就是人们所说的变压变频。

2: CVCF 是Constant Voltage and Constant Frequency 的缩写，意为恒电压、恒频率，也就是人们所说的恒压恒频。

我们使用的电源分为交流电源和直流电源，一般的直流电源大多是由交流电源通过变压器变压，整流滤波后得到的。

交流电源在人们使用电源中占总使用电源的95％左右。

无论是用于家庭还是用于工厂，单相交流电源和三相交流电源，其电压和频率均按各国的规定有一定的标准，如我国大陆规定，直接用户单相交流电为220V，三相交流电线电压为380V，频率为50Hz，其它国家的电源电压和频率可能于我国的电压和频率不同，如有单相100V/60Hz，三相200V/60Hz等等，标准的电压和频率的交流供电电源叫工频交流电。

通常，把电压和频率固定不变的工频交流电变换为电压或频率可变的交流电的装置称作“变频器”。

为了产生可变的电压和频率，该设备首先要把电源的交流电变换为直流电（DC），这个过程叫整流。

把直流电（DC）变换为交流电（AC）的装置，其科学术语为“inverter”(逆变器)。

一般逆变器是把直流电源逆变为一定的固定频率和一定电压的逆变电源。

对于逆变为频率可调、电压可调的逆变器我们称为变频器。

变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。

对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。

一般变频电源是变频器价格的15－－20倍。

由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。

变频器也可用于家电产品。

变频器基本原理图讲解
变频器是一种电力变换装置，可以将交流电源转换成可调频率和可调幅度的交流电信号。

它主要由整流电路、滤波电路、逆变电路和控制电路等组成。

下面我们来逐步分析变频器的基本原理图。

整流电路是变频器的第一个部分，它将交流电源转换成直流电。

整流电路一般由二极管桥或者可控硅等元件组成。

经过整流电路后，电流只能在一个方向上流动。

滤波电路是整流电路输出的直流电进行滤波处理的部分。

它主要由电容器和电感器组成，能使电流平滑、波动小。

滤波电路的作用是减小直流电中的脉动，使得直流电更加稳定。

逆变电路是变频器的核心部分，它将经过滤波处理后的直流电再次转换成交流电。

逆变电路一般由晶闸管、中间频率变压器等元件组成。

通过控制逆变电路的工作方式和频率，可以实现交流电频率的调整。

控制电路是变频器的控制部分，它根据输入的控制信号，实现对整个变频器的控制和调节。

控制电路一般由微处理器、模拟电路等组成。

通过调整控制电路的参数，可以实现对变频器输出信号的频率和幅度的调节。

总之，变频器的基本原理图可以简单概括为整流电路、滤波电路、逆变电路和控制电路等组成。

它能够将交流电源转换成可调频率和可调幅度的交流电信号，具有广泛的应用。

变频器工作原理讲解变频器是一种用来控制交流电动机转速的设备，广泛应用于工业生产中。

它通过改变电机输入的频率和电压，可以实现电机的调速运行，从而满足不同工况下的需求。

在本文中，我们将深入探讨变频器的工作原理，帮助读者更好地理解这一关键设备。

变频器的组成变频器主要由整流器、滤波器、逆变器和控制系统组成。

整流器将交流电源转换为直流电，滤波器用于平滑输出的直流电，逆变器将直流电转换为可控的交流电，而控制系统则控制逆变器的工作，实现对电机转速的调节。

变频器的工作原理1.整流器阶段：在整流器阶段，交流电源的输入被转换为直流电，并通过滤波器得到平稳的直流电。

这一阶段的作用是将交流电源转换为直流电，为逆变器阶段提供稳定的电源。

2.逆变器阶段：在逆变器阶段，直流电被转换为可控的交流电。

逆变器根据控制系统的信号，调节输出的频率和电压，从而控制电机的转速。

逆变器是变频器的关键部分，决定了电机的性能和运行效果。

3.控制系统：控制系统监测电机的运行状态，根据实际需求调节逆变器的输出。

控制系统可以根据外部输入的信号，实现速度、转矩等参数的闭环控制，确保电机的稳定运行。

变频器的优势1.节能降耗：变频器能够根据实际负载需求，调节电机的转速和电流，降低电机运行时的功耗，实现节能效果。

2.调速灵活：变频器可以灵活调节电机的转速，适应不同的工况需求，提高生产效率和产品质量。

3.减少电网冲击：通过变频器控制电机的启动和停止过程，减少电网冲击，延长设备的使用寿命。

结语变频器作为一种重要的电气控制设备，在工业生产中发挥着关键作用。

通过本文对变频器的工作原理进行讲解，希未读者能够更好地理解变频器的工作过程和优势，为实际应用提供参考。

在日后的工程实践中，可以根据需求选择合适的变频器，并合理应用于生产中，实现节能、高效的生产目标。

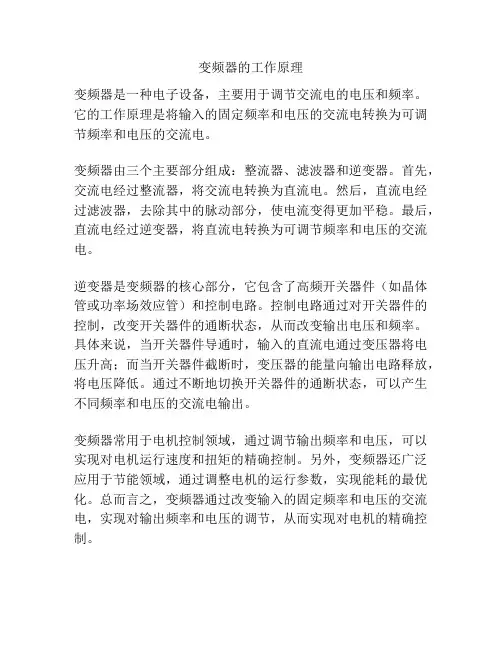

变频器的工作原理
变频器是一种电子设备，主要用于调节交流电的电压和频率。

它的工作原理是将输入的固定频率和电压的交流电转换为可调节频率和电压的交流电。

变频器由三个主要部分组成：整流器、滤波器和逆变器。

首先，交流电经过整流器，将交流电转换为直流电。

然后，直流电经过滤波器，去除其中的脉动部分，使电流变得更加平稳。

最后，直流电经过逆变器，将直流电转换为可调节频率和电压的交流电。

逆变器是变频器的核心部分，它包含了高频开关器件（如晶体管或功率场效应管）和控制电路。

控制电路通过对开关器件的控制，改变开关器件的通断状态，从而改变输出电压和频率。

具体来说，当开关器件导通时，输入的直流电通过变压器将电压升高；而当开关器件截断时，变压器的能量向输出电路释放，将电压降低。

通过不断地切换开关器件的通断状态，可以产生不同频率和电压的交流电输出。

变频器常用于电机控制领域，通过调节输出频率和电压，可以实现对电机运行速度和扭矩的精确控制。

另外，变频器还广泛应用于节能领域，通过调整电机的运行参数，实现能耗的最优化。

总而言之，变频器通过改变输入的固定频率和电压的交流电，实现对输出频率和电压的调节，从而实现对电机的精确控制。

变频器工作原理讲解
变频器是一种能够改变电源频率的设备，其工作原理是通过改变输入电源的频率，使其输出的交流电频率不同于输入的电源频率。

首先，变频器将输入的交流电源转换为直流电源，这是因为变频器通常采用的是直流电驱动设计。

接下来，直流电源经过整流电路将交流电源的正负半周波形转化为全正半周波形。

经过滤波电路的处理后，直流电源的波形变得更平稳。

然后，变频器将直流电源转换为高频交流电源。

这一步骤通常使用高频开关来实现，例如使用IGBT器件等。

高频开关会快
速地打开和关闭，形成一个高频的交流波形。

这个高频交流波形的频率可以通过调整高频开关的开关频率来改变。

最后，经过变频器内部的逆变电路，将高频交流电源变换为输出所需的目标频率的交流电源。

逆变电路通常是通过将高频交流信号在输出段进行整流和滤波，以得到目标频率的交流电。

在整个过程中，变频器内部的控制电路会通过调整开关频率和占空比等参数来控制输出电源的频率和电压等。

这样，变频器可以实现根据需要调整输出电源频率的功能，用于驱动各种需要不同频率的电动机或其他负载设备。

通过上述工作原理，变频器能够在工业生产和日常生活中起到重要作用，例如在电梯、风力发电机组以及电动车中广泛应用。

变频器工作原理讲解变频器，又称调速器，是一种以电能变换输出频率和输出电压大小来调节负载转矩和输出频率的电力电子装置。

由于其具有调速范围宽、调速精度高、及能智能化控制等优点，目前变频器在冶金、原油、电力、矿山、纺织、造纸、印染、环保等行业中被广泛应用。

本文将对变频器的工作原理做一讲解。

变频器的工作原理依赖于它的主要工作部件：电源模块、调频模块、调节模块、转换模块和控制模块。

电源模块，即集成了开关电源、变压器、在线电压和频率测试、PWM控制器等功能的输入电源，根据PWM控制把交流电源转换成直流电源，以便调制及调节输出信号。

调频模块，即该变频器所采用的电子元件，一般包括二极管、晶体管、电容、电感等，它们通过改变每个元件的工作状态，来实现对频率的调制。

调节模块，主要是一个微处理器，它能根据运行环境的变化通过变频控制系统，对频率和输出电压作出调节，以实现所需的负载转矩和频率调节。

转换模块，一般用于将直流电源转换成交流电源，以便满足负载的驱动要求，转换模块一般采用高压变流技术，以得到最佳的效率和功率。

控制模块，它可以按照预设的参数和测试结果对负载进行智能化控制，达到最佳的调速效果，从而使发动机性能达到最佳。

上述五个模块，组成了一个完整的变频控制系统，通过改变主电源交流频率，使负载转矩、输出电压以及频率均可进行调节，以满足负载的要求，实现调速和能耗的控制。

以上就是对变频器工作原理的介绍，由于变频器具有调速范围宽、调速精度高、及能智能化控制等优点，被广泛应用于冶金、原油、电力、矿山、纺织、造纸、印染、环保等行业，受到广大用户的喜爱。

变频器的技术随着科技的发展而日新月异，为社会发展做出了重要贡献。

当社会经济发展越来越迅速时，变频器技术发展也将成为推动经济发展的一个重要动力。

变频器工作原理及维修知识变频器是一种电力电子设备，用于控制电动机的转速和输出功率。

它通过调整电源输入电压和频率来实现对电动机的控制。

变频器由电源、整流器、滤波器、逆变器和控制电路等组成。

变频器的工作原理如下：1.电源：提供电能，一般为交流电源，常见的为三相交流电。

2.整流器：将交流电转换为直流电，采用整流电路实现。

3.滤波器：对直流电进行滤波处理，消除波动和杂散。

4.逆变器：将直流电转换为交流电，通过逆变电路实现，控制交流电的频率和幅值。

5.控制电路：对逆变器进行控制，通过控制信号调整逆变器的输出频率和电压，从而控制电动机的转速和输出功率。

维修变频器时，需要注意以下几点：1.外部维修：检查变频器外部接线是否正确，是否松动或断开，检查变频器的接地是否良好，是否有电源故障等。

2.故障现象：根据用户提供的故障描述，分析故障原因可能性，对故障进行分类和归类，找到故障所在。

3.检查电源：检查电源电压是否正常，电源线路是否受损，检查电源模块是否正常，有无明显的烧毁痕迹。

4.检查驱动电路：检查驱动电路是否正常工作，有无明显的烧毁痕迹，检查电容、电阻、二极管等元器件的工作状态。

5.探测电路：检查探测电路是否正常工作，检查传感器的连接是否松动或断开，检查传感器的工作状态。

6.逆变器：检查逆变器是否正常工作，检查IGBT、电阻、电容等元器件的工作状态，是否有明显的烧毁痕迹。

7.控制电路：检查控制电路是否正常工作，检查芯片和电路板的工作状态，是否有明显的烧毁痕迹。

8.故障排除：根据检查结果，找到故障的具体原因，进行修复或更换故障元器件，重新测试变频器功能是否正常。

维修变频器需要具备一定的电子技术知识和工程经验。

在维修过程中，应注意安全，避免触电事故发生。

另外，维修过程中要有耐心，仔细排查，辨别故障的具体原因，对于复杂的故障可以寻求专业人员的帮助。

在维修完成后，还应进行功能测试，确保变频器能正常工作。

变频器工作原理1.为什么需要变频器在现代控制领域中，绝大多数是电动控制系统，其最终的控制对象和执行机构均为电机。

电机的自动控制系统有调速系统、位置随动系统、张力控制系统、多电机同步控制系统等多种类型。

随着电力电子技术和微机技术的的飞速发张，现代交流变频技术在电机控制系统中的应用也越来越广。

使用变频器的优点：(1) 控制电机的启动电流。

当电机通过工频直接启动时，它将会产生7到8倍的电机额定电流。

这个电流值将大大增加电机绕组的电应力并产生热量，从而降低电机的寿命。

而变频调速则可以在零速零电压启动(也可适当加转矩提升)。

一旦频率和电压的关系建立，变频器就可以按照V/F或矢量控制方式带动负载进行工作。

使用变频调速能充分降低启动电流，提高绕组承受力，用户最直接的好处就是电机的维护成本将进一步降低、电机的寿命则相应增加。

(2) 降低电力线路电压波动。

在电机工频启动时，电流剧增的同时，电压也会大幅度波动，电压下降的幅度将取决于启动电机的功率大小和配电网的容量。

电压下降将会导致同一供电网络中的电压敏感设备故障跳闸或工作异常，如PC机、传感器、接近开关和接触器等均会动作出错。

而采用变频调速后，由于能在零频零压时逐步启动，则能最大程度上消除电压下降。

(3) 启动时需要的功率更低。

电机功率与电流和电压的乘积成正比, 那么通过工频直接启动的电机消耗的功率将大大高于变频启动所需要的功率。

在一些工况下其配电系统已经达到了最高极限，其直接工频启动电机所产生的电涌就会对同网上的其他用户产生严重的影响, 从而将受到电网运行商的警告, 甚至罚款。

如果采用变频器进行电机起停, 就不会产生类似的问题。

(4) 可控的加速功能。

变频调速能在零速启动并按照用户的需要进行均匀地加速，而且其加速曲线也可以选择(直线加速、S形加速或者自动加速)。

而通过工频启动时对电机或相连的机械部分轴或齿轮都会产生剧烈的振动。

这种振动将进一步加剧机械磨损和损耗，降低机械部件和电机的寿命。

变频器操作说明讲解变频器是一种电力变换设备，它能将固定频率、固定电压的交流电源转换成可变频率、可变电压的交流电源。

在实际工作中，变频器广泛应用于电机控制和节能领域。

下面将详细讲解变频器的操作说明。

一、变频器的结构和原理变频器由整流器、滤波器、逆变器、控制器等主要部分组成。

整流器将输入的交流电转换为直流电，滤波器对直流电进行滤波处理，使其更加平滑稳定。

然后，逆变器将直流电转换为交流电，并通过控制器实现对频率和电压的调节。

二、变频器的安装和接线1.安装变频器时，应选择通风好、无水汽和腐蚀性气体的地方进行安装。

2.正确连接变频器的输入端和输出端。

输入端需要与交流电源连接，输出端与电机连接。

接线时要注意使用正确的导线规格和正确的接线方法。

3.变频器安装完毕后，要检查所有接线是否牢固、接触良好，以及接地是否可靠。

三、变频器的参数设置1.调整频率范围和最大输出电压：根据实际需求，设置变频器的工作频率范围和最大输出电压。

2.设置过载保护：根据电机额定电流值，设置变频器的过载保护参数，以保护电机免受过电流的损害。

3.设置启动和停止方式：可根据需要选择直接启动、电流限制启动、电压限制启动等方式，并设置合适的启停时间。

4.设置运行参数：包括加速时间、减速时间、额定转矩、转矩曲线等运行参数，根据实际需求进行适当调整。

四、变频器的工作方式1.启动和停止：按下启动键，变频器会根据预设的启动方式逐渐加速，直到电机达到设定的运行频率；按下停止键时，变频器会逐渐减速并停止电机的运转。

2.调整频率和电压：通过调整变频器的频率和电压设定值，可以实现对电机转速的精确控制。

3.调整转矩和转矩曲线：通过设定变频器的转矩参数和转矩曲线，可以实现对电机输出转矩的调节。

4.故障保护：当变频器出现故障时，会自动停止电机的运转，并显示故障代码。

根据故障代码进行相应的修复和维护。

五、注意事项1.变频器使用前，要确保电源和电机的额定电压和额定频率与变频器的额定电压和额定频率匹配。
