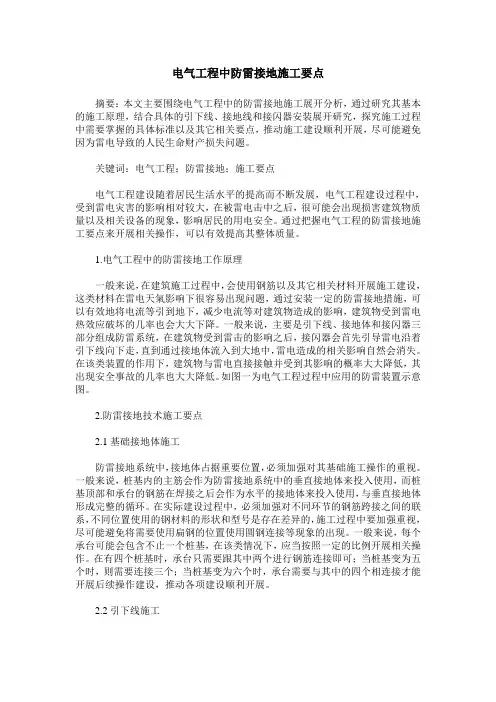

电气工程中防雷接地施工要点摘要：本文主要围绕电气工程中的防雷接地施工展开分析，通过研究其基本的施工原理，结合具体的引下线、接地线和接闪器安装展开研究，探究施工过程中需要掌握的具体标准以及其它相关要点，推动施工建设顺利开展，尽可能避免因为雷电导致的人民生命财产损失问题。
关键词：电气工程；防雷接地；施工要点电气工程建设随着居民生活水平的提高而不断发展，电气工程建设过程中，受到雷电灾害的影响相对较大，在被雷电击中之后，很可能会出现损害建筑物质量以及相关设备的现象，影响居民的用电安全。
通过把握电气工程的防雷接地施工要点来开展相关操作，可以有效提高其整体质量。
1.电气工程中的防雷接地工作原理一般来说，在建筑施工过程中，会使用钢筋以及其它相关材料开展施工建设，这类材料在雷电天氣影响下很容易出现问题，通过安装一定的防雷接地措施，可以有效地将电流等引到地下，减少电流等对建筑物造成的影响，建筑物受到雷电热效应破坏的几率也会大大下降。
一般来说，主要是引下线、接地体和接闪器三部分组成防雷系统，在建筑物受到雷击的影响之后，接闪器会首先引导雷电沿着引下线向下走，直到通过接地体流入到大地中，雷电造成的相关影响自然会消失。
在该类装置的作用下，建筑物与雷电直接接触并受到其影响的概率大大降低，其出现安全事故的几率也大大降低。
如图一为电气工程过程中应用的防雷装置示意图。
2.防雷接地技术施工要点2.1基础接地体施工防雷接地系统中，接地体占据重要位置，必须加强对其基础施工操作的重视。
一般来说，桩基内的主筋会作为防雷接地系统中的垂直接地体来投入使用，而桩基顶部和承台的钢筋在焊接之后会作为水平的接地体来投入使用，与垂直接地体形成完整的循环。
在实际建设过程中，必须加强对不同环节的钢筋跨接之间的联系，不同位置使用的钢材料的形状和型号是存在差异的，施工过程中要加强重视，尽可能避免将需要使用扁钢的位置使用圆钢连接等现象的出现。
一般来说，每个承台可能会包含不止一个桩基，在该类情况下，应当按照一定的比例开展相关操作。

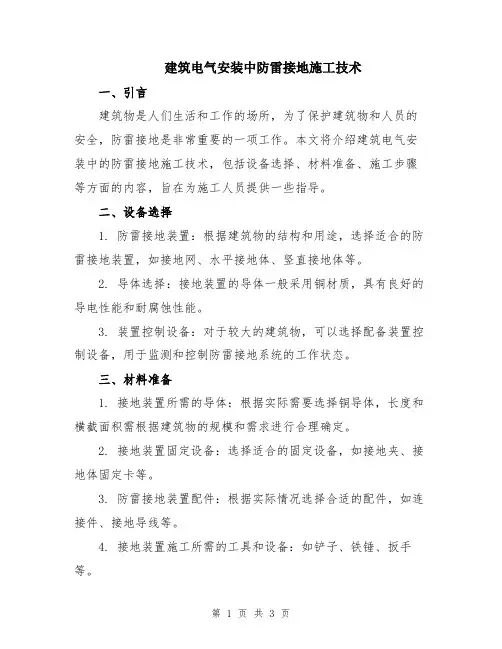

建筑电气安装中防雷接地施工技术一、引言建筑物是人们生活和工作的场所，为了保护建筑物和人员的安全，防雷接地是非常重要的一项工作。
本文将介绍建筑电气安装中的防雷接地施工技术，包括设备选择、材料准备、施工步骤等方面的内容，旨在为施工人员提供一些指导。
二、设备选择1. 防雷接地装置：根据建筑物的结构和用途，选择适合的防雷接地装置，如接地网、水平接地体、竖直接地体等。
2. 导体选择：接地装置的导体一般采用铜材质，具有良好的导电性能和耐腐蚀性能。
3. 装置控制设备：对于较大的建筑物，可以选择配备装置控制设备，用于监测和控制防雷接地系统的工作状态。
三、材料准备1. 接地装置所需的导体：根据实际需要选择铜导体，长度和横截面积需根据建筑物的规模和需求进行合理确定。
2. 接地装置固定设备：选择适合的固定设备，如接地夹、接地体固定卡等。
3. 防雷接地装置配件：根据实际情况选择合适的配件，如连接件、接地导线等。
4. 接地装置施工所需的工具和设备：如铲子、铁锤、扳手等。
四、施工步骤1. 接地装置选址：通过现场勘测和分析，选择合适的位置进行接地装置的选址，确保地质条件良好，并远离影响接地效果的物体。
2. 地面准备：清理选址区域的杂物和污物，确保接地装置的接地性能。
3. 导体埋设：根据设计要求，将导体埋设到地下，保持一定的埋深和间距，并使用接地夹或固定卡固定。
4. 接地装置连接：将导体连接到防雷接地装置上，并进行合适的固定和密封处理。
5. 接地导线安装：根据设计要求，将接地导线从防雷接地装置引出，并连接到需要接地的设备、线路等6. 施工验收：完成施工后，进行防雷接地装置的检查和测试，确保接地性能符合要求。
五、施工注意事项1. 施工人员必须熟悉相关的安全操作规程和使用防雷接地装置相关的技术规范。
2. 施工前，必须对相关设备进行检测，确保其工作正常。
3. 施工过程中要注意保护好设备和导体，避免因施工不当导致的人身伤害和设备损坏。
建筑工程电气设备安装工程防雷接地施工方法在建筑工程中，电气设备的安装可不是小事，尤其是防雷接地的施工环节。
防雷接地，简单说就是为了防止雷电击中建筑物，导致设备损坏甚至人员伤亡。
你别看它不起眼，搞不好会出大问题。
就好比是穿越雷区，万一不小心，那可就有得受了。
所以，防雷接地施工，咱得把它当作重中之重来做。
说到防雷接地施工，得了解一下啥是接地。
接地，说白了就是通过一些金属导体把电气设备、建筑物等和地面连接起来，让电流能够顺利地流向地下。
简单点说，就好比是给建筑物装个“安全阀”，雷电来了不怕它炸；电流过大也能迅速流到地下，减少危险。
这么一看，防雷接地就像是建筑的“护身符”一样，别看它看不见，出了问题可大条了。
这个接地系统的设计得是个专业活儿，设计师得算计好接地电阻，接地线的长度，甚至土壤的电导率。
光是这些数字和数据，听起来就够让人头大了吧？但你放心，设计师都能应付的。
接地电阻的标准不能超过一定的值，要不然雷电一来，就可能会跳闸，甚至打坏电气设备。
这一切都得根据现场的实际情况来做，不是随便哪个地方都能乱接地的。
地质条件、气候环境，还有建筑的用途，都是设计时要考虑的因素。
别小看这些东西，设计一个合理的接地系统，能让你的建筑避免不必要的麻烦。
再来就是施工环节。
这一步可不简单，搞不好就成了“灾难现场”。
接地材料的选择，得选质量好、导电性能强的，常见的有铜、钢铁，或者一些合成材料。
施工人员得精心选择这些材料，就像咱们买手机一样，不选最贵的，但也得选靠谱的。
接地电缆必须要接好，每一段都要稳妥无误地固定。
然后是接地体，通常是接地网或者接地棒。
这些东西看起来不起眼，但直接关系到建筑物的安全性。
施工人员在现场，要像“医生”一样，认真检查每一根接地线、每一个接点，确保没有问题。
在施工过程中，接地系统的接线方式也很关键。
得避免任何地方出现松动、接触不良的情况。
施工员们不敢懈怠，得确保每一根接地线都焊接得稳稳当当、没有任何空隙。

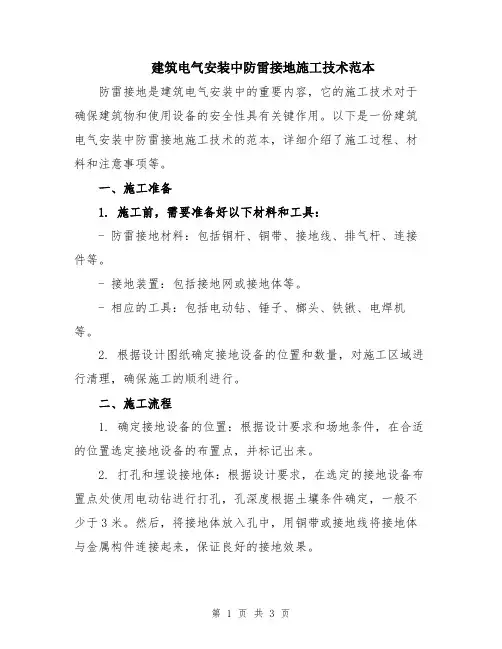

建筑电气安装中防雷接地施工技术范本防雷接地是建筑电气安装中的重要内容，它的施工技术对于确保建筑物和使用设备的安全性具有关键作用。
以下是一份建筑电气安装中防雷接地施工技术的范本，详细介绍了施工过程、材料和注意事项等。
一、施工准备1. 施工前，需要准备好以下材料和工具：- 防雷接地材料：包括铜杆、铜带、接地线、排气杆、连接件等。
- 接地装置：包括接地网或接地体等。
- 相应的工具：包括电动钻、锤子、榔头、铁锹、电焊机等。
2. 根据设计图纸确定接地设备的位置和数量，对施工区域进行清理，确保施工的顺利进行。
二、施工流程1. 确定接地设备的位置：根据设计要求和场地条件，在合适的位置选定接地设备的布置点，并标记出来。
2. 打孔和埋设接地体：根据设计要求，在选定的接地设备布置点处使用电动钻进行打孔，孔深度根据土壤条件确定，一般不少于3米。
然后，将接地体放入孔中，用铜带或接地线将接地体与金属构件连接起来，保证良好的接地效果。
3. 铺设接地线：根据设计图纸，将接地线铺设到各个设备及其外壳附近，并与接地体连接起来。
接地线应按照规定的埋深、埋设方式和间距进行铺设，确保接地效果良好。
4. 搭建接地网：在需要接地保护的建筑物周围搭建接地网，接地网应与建筑物周边的金属构件相连，并与接地体、接地线形成联络。
5. 进行接地系统的连接：根据设计图纸，使用铜杆、铜带等连接各个接地体、接地线以及接地网，形成一个完整的接地系统。
6. 进行接地系统的测试：在接地系统完成后，使用专业的测试仪器对接地系统进行测试，确保接地电阻、绝缘电阻等指标符合设计要求。
若测试结果不符合要求，需要进行相应的调整和改进。
三、施工注意事项1. 施工人员应穿戴好安全防护用品，如安全帽、防护鞋、防护手套等。
2. 施工过程中需遵守相关安全规定，注意电气设备和施工现场的安全。
3. 施工现场需保持整洁，材料和工具应放置整齐，以防发生事故。
4. 施工完毕后，要及时清理施工现场，并对施工质量进行检查和验收。

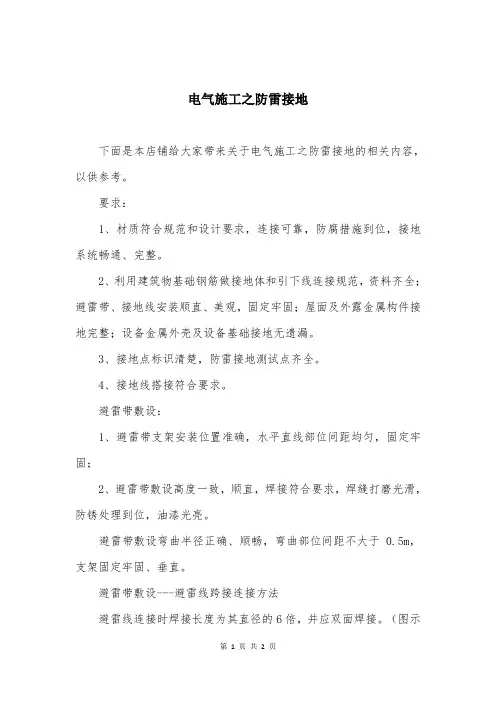

电气施工之防雷接地
下面是本店铺给大家带来关于电气施工之防雷接地的相关内容，以供参考。
要求：
1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。
2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。
3、接地点标识清楚，防雷接地测试点齐全。
4、接地线搭接符合要求。
避雷带敷设：
1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢固；
2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑，防锈处理到位，油漆光亮。
避雷带敷设弯曲半径正确、顺畅，弯曲部位间距不大于0.5m，支架固定牢固、垂直。
避雷带敷设---避雷线跨接连接方法
避雷线连接时焊接长度为其直径的6倍，并应双面焊接。
（图示
为采用镀锌钢管作为避雷线焊接方法）
采用套管两面环焊：采用剖开一半的套管与避雷线绑焊：
避雷线连接时焊接长度为其直径的6倍，并应双面焊接。
（图示为采用镀锌钢管作为避雷线焊接方法）
避雷带敷设---避雷线跨越建筑物变形缝处理方法
当避雷线跨越建筑物变形缝时，应设补偿装置。
避雷带敷设---避雷引下线
避雷线与引下线连接可靠，标识清楚。
避雷带敷设---特制避雷带支架
避雷带采用卡箍式特制支架，安装简便，美观实用。
避雷带敷设---质量问题
1、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；
2、避雷线连接处未进行有效跨接或搭接。
避雷线搭接长度不够
避雷引下线未采用双面焊。
电气防雷接地专项施工方案1. 简介在建筑、设施等各类工程中，电气防雷接地是至关重要的一环。
一个有效的接地系统可以保护设备、人员和建筑免受雷击带来的危害。
本文将介绍电气防雷接地的专项施工方案，包括施工前的准备工作、施工步骤以及注意事项等内容。
2. 施工前准备在进行电气防雷接地施工之前，需要做好充分的准备工作，包括以下几个方面：2.1 工程设计首先需要根据建筑物或设备的特点进行接地系统的设计工作，确定接地系统的类型、材料和布置方案等。
2.2 材料准备准备好所需的接地材料，包括导体、接地极、接地线等。
2.3 工具准备准备好施工所需的工具，如铲子、榔头、扳手等。
2.4 劳动力准备确保施工现场有足够的施工人员参与工作。
3. 施工步骤3.1 接地极安装根据接地系统设计方案，在选择好的位置挖掘足够深度的坑，安装接地极并固定好。
3.2 导体铺设将导体与接地极连接，并沿着设计好的路径铺设到需要接地的设备或建筑物。
3.3 接地线连接将导体与接地系统连接并接好线，确保连接牢固可靠。
3.4 接地系统调试完成接地系统的安装后，进行接地系统的检查和测试工作，确保系统能够正常工作。
4. 注意事项在进行电气防雷接地施工时，需要注意以下几点事项：•施工人员必须穿戴好安全防护装备。
•施工现场要保持整洁，确保施工安全。
•在施工过程中要严格按照设计方案执行，避免出现错误。
•完成施工后要对接地系统进行全面的检查和测试，确保系统符合要求。
5. 总结电气防雷接地是保障设备和人员安全的重要一环，一个良好的接地系统需要经过科学的设计和严格的施工。
本文介绍了电气防雷接地的专项施工方案，希望能对相关工程人员提供一定的参考和帮助。

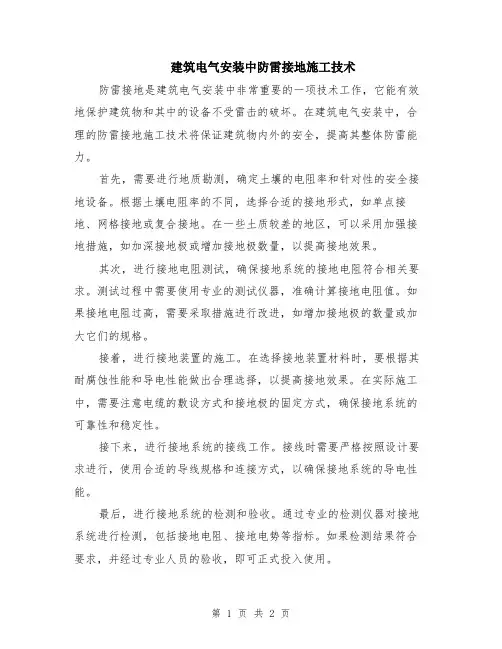

建筑电气安装中防雷接地施工技术防雷接地是建筑电气安装中非常重要的一项技术工作，它能有效地保护建筑物和其中的设备不受雷击的破坏。
在建筑电气安装中，合理的防雷接地施工技术将保证建筑物内外的安全，提高其整体防雷能力。
首先，需要进行地质勘测，确定土壤的电阻率和针对性的安全接地设备。
根据土壤电阻率的不同，选择合适的接地形式，如单点接地、网格接地或复合接地。
在一些土质较差的地区，可以采用加强接地措施，如加深接地极或增加接地极数量，以提高接地效果。
其次，进行接地电阻测试，确保接地系统的接地电阻符合相关要求。
测试过程中需要使用专业的测试仪器，准确计算接地电阻值。
如果接地电阻过高，需要采取措施进行改进，如增加接地极的数量或加大它们的规格。
接着，进行接地装置的施工。
在选择接地装置材料时，要根据其耐腐蚀性能和导电性能做出合理选择，以提高接地效果。
在实际施工中，需要注意电缆的敷设方式和接地极的固定方式，确保接地系统的可靠性和稳定性。
接下来，进行接地系统的接线工作。
接线时需要严格按照设计要求进行，使用合适的导线规格和连接方式，以确保接地系统的导电性能。
最后，进行接地系统的检测和验收。
通过专业的检测仪器对接地系统进行检测，包括接地电阻、接地电势等指标。
如果检测结果符合要求，并经过专业人员的验收，即可正式投入使用。
总之，防雷接地施工技术在建筑电气安装中起到了非常重要的作用。
它能有效地保护建筑物和其中的设备不受雷击的破坏，提高了建筑物整体的防雷能力。
合理的施工技术包括地质勘测、接地电阻测试、接地装置的施工、接线工作以及接地系统的检测和验收。
通过这些步骤的严谨操作，可以确保接地系统的可靠性和稳定性，为建筑物提供安全可靠的防雷保护。
防雷接地系统施工方法一、施工工艺流程建筑物基础钢筋接地→接地电阻测试→隐蔽验收→柱内主筋引下线焊接→隐蔽验收→屋面避雷带安装→隐蔽验收。
二、自然基础接地体安装利用底板钢筋或深基础做接地体，按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。
再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主施焊好连接板，消除药皮，并将两根主筋用色漆做好标记，以便于引出和检查。
应及时请质检部门进行隐检，同时做好隐检记录。
三、防雷引下线暗敷设1、利用主筋作暗敷引下线时，每条引下线不得少于二根主筋。
现浇混凝土内敷设引下线不做防腐处理。
2、引下线必须在距地面1.5～1.8m处做断接卡子或测试点（一条引下线者除外）。
断接线卡子所用螺栓的直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。
3、建筑物的金属构件（如消防梯、烟囱的铁爬梯等）可作为引下线，但所有金属部件之间均应连成电气通路。
4、引下线应沿建筑的外墙敷设，从接闪器到接地体，引下线的敷设路径，应尽可能短而直。
根据建筑物的具体情况不可能直线引下时，也可以弯曲，但应注意弯曲开口处的距离不得等于或小于弯曲都线段实际长度的0.l倍。
引下线也可以暗装，但截门应加大一级，暗装时还应注意墙内其它金属构件的距离。
5、引下线的固定支点间距离不应大于2m，敷设引下线时应保持一定松紧度。
引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。
6、在易受机械损坏的地方、地上约1.7m至地下0.3m的一段地线应加保护措施，为了减少接触电压的危险，也可用竹筒将引下线套起来或用绝缘材料缠绕。
7、采用多根明装引下线时，为了便于测量接地电阻，以及检验引下线和接地线的连接状况，应在每条引下线距地1.8～2.2m处放置断接卡子。
利用混凝土柱内钢筋作为引下线时，必须将焊接的地线连接到首层、配电盘处并连接到接地端子上，可在地线端于处测量接地电阻。
8、每栋建筑物至少有两根引下线。
防雷引下线最好为对称位置，例如两根引下线成“—”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于20m时应在中间多引一根引下线。
