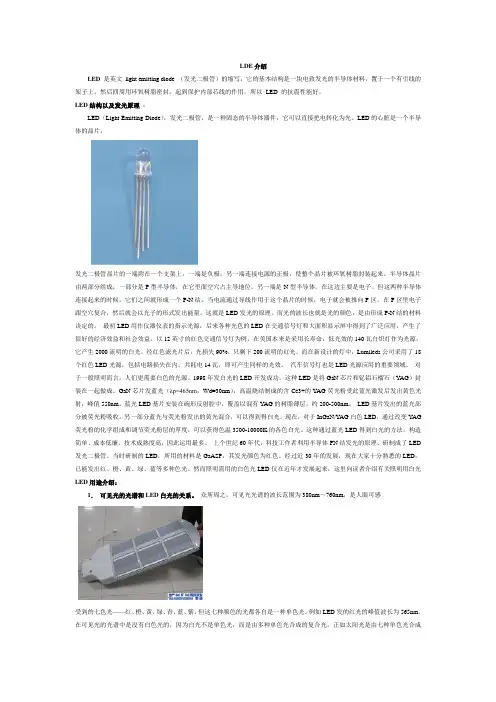

LDE介绍LED 是英文light emitting diode （发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。
LED结构以及发光原理：LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，发光二极管晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个P-N结。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。
以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。
经红色滤光片后，光损失90%，只剩下200流明的红光。
而在新设计的灯中，Lumileds公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。
汽车信号灯也是LED光源应用的重要领域。
对于一般照明而言，人们更需要白色的光源。
1998年发白光的LED开发成功。
这种LED是将GaN芯片和钇铝石榴石（Y AG）封装在一起做成。
GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的Y AG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。
蓝光LED基片安装在碗形反射腔中，覆盖以混有Y AG的树脂薄层，约200-500nm。

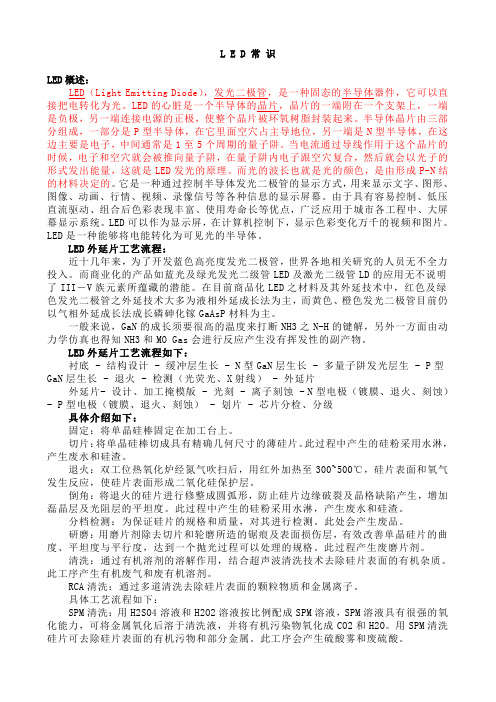

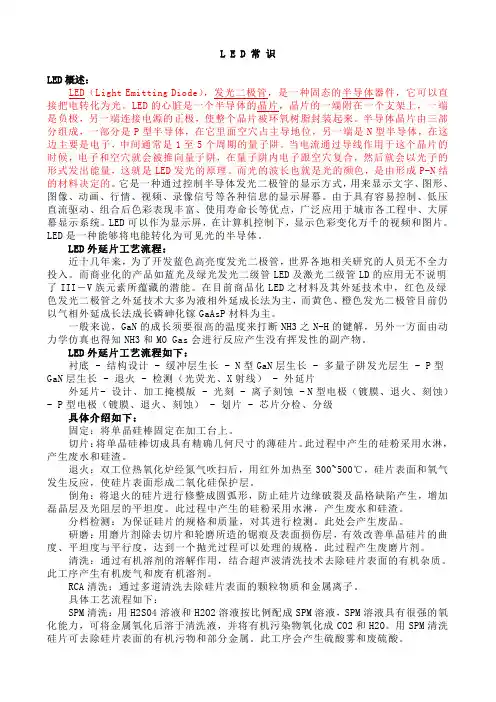

L E D 常识LED概述：LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由三部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子，中间通常是1至5个周期的量子阱。
当电流通过导线作用于这个晶片的时候，电子和空穴就会被推向量子阱，在量子阱内电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
它是一种通过控制半导体发光二极管的显示方式，用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
由于具有容易控制、低压直流驱动、组合后色彩表现丰富、使用寿命长等优点，广泛应用于城市各工程中、大屏幕显示系统。
LED可以作为显示屏，在计算机控制下，显示色彩变化万千的视频和图片。
LED是一种能够将电能转化为可见光的半导体。
LED外延片工艺流程：近十几年来，为了开发蓝色高亮度发光二极管，世界各地相关研究的人员无不全力投入。
而商业化的产品如蓝光及绿光发光二级管LED及激光二级管LD的应用无不说明了III－V族元素所蕴藏的潜能。
在目前商品化LED之材料及其外延技术中，红色及绿色发光二极管之外延技术大多为液相外延成长法为主，而黄色、橙色发光二极管目前仍以气相外延成长法成长磷砷化镓GaAsP材料为主。
一般来说，GaN的成长须要很高的温度来打断NH3之N-H的键解，另外一方面由动力学仿真也得知NH3和MO Gas会进行反应产生没有挥发性的副产物。
LED外延片工艺流程如下：衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退火、刻蚀）- P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分级具体介绍如下：固定：将单晶硅棒固定在加工台上。

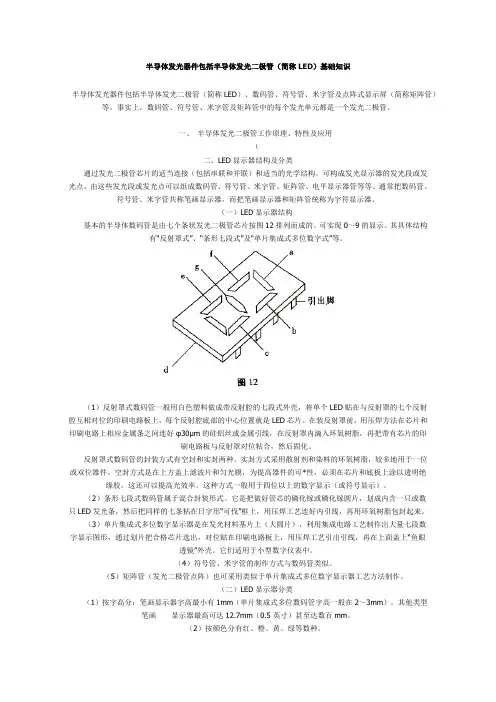

半导体发光器件包括半导体发光二极管（简称LED）基础知识半导体发光器件包括半导体发光二极管（简称LED）、数码管、符号管、米字管及点阵式显示屏（简称矩阵管）等。
事实上，数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用（二、LED显示器结构及分类通过发光二极管芯片的适当连接（包括串联和并联）和适当的光学结构。
可构成发光显示器的发光段或发光点。
由这些发光段或发光点可以组成数码管、符号管、米字管、矩阵管、电平显示器管等等。
通常把数码管、符号管、米字管共称笔画显示器，而把笔画显示器和矩阵管统称为字符显示器。
（一）LED显示器结构基本的半导体数码管是由七个条状发光二极管芯片按图12排列而成的。
可实现0～9的显示。
其具体结构有“反射罩式”、“条形七段式”及“单片集成式多位数字式”等。
（1）反射罩式数码管一般用白色塑料做成带反射腔的七段式外壳，将单个LED贴在与反射罩的七个反射腔互相对位的印刷电路板上，每个反射腔底部的中心位置就是LED芯片。
在装反射罩前，用压焊方法在芯片和印刷电路上相应金属条之间连好φ30μm的硅铝丝或金属引线，在反射罩内滴入环氧树脂，再把带有芯片的印刷电路板与反射罩对位粘合，然后固化。
反射罩式数码管的封装方式有空封和实封两种。
实封方式采用散射剂和染料的环氧树脂，较多地用于一位或双位器件。
空封方式是在上方盖上滤波片和匀光膜，为提高器件的可*性，必须在芯片和底板上涂以透明绝缘胶，这还可以提高光效率。
这种方式一般用于四位以上的数字显示（或符号显示）。
（2）条形七段式数码管属于混合封装形式。
它是把做好管芯的磷化镓或磷化镓圆片，划成内含一只或数只LED发光条，然后把同样的七条粘在日字形“可伐”框上，用压焊工艺连好内引线，再用环氧树脂包封起来。
（3）单片集成式多位数字显示器是在发光材料基片上（大圆片），利用集成电路工艺制作出大量七段数字显示图形，通过划片把合格芯片选出，对位贴在印刷电路板上，用压焊工艺引出引线，再在上面盖上“鱼眼透镜”外壳。
