XX学号时间地点实验题目半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验步骤1、用导线连接电终端模块T68(M)和T94(13_DIN)。
2、将开关BM1拨为1310nm,将开关K43拨为“数字”，将电位器W44逆时针旋转到最小。
3、旋开光发端机光纤输出端口（1310nm T）防尘帽，用FC-FC光纤跳线将半导体激光器与光功率计输入端连接起来，并将光功率计测量波长调整到1310nm档。
4、用万用表测量T97（TV+）和T98(TV-)之间的电阻值（电阻焊接在PCB板的反面），找出所测电压与半导体激光器驱动电流之间的关系（V＝IR110）。
5、将电位器W46（阈值电流调节）逆时针旋转到底。
6、打开交流电源，此时指示灯D4、D5、D6、D7、D8亮7、用万用表测量T97（TV+）和T98(TV-)两端电压（红表笔插T97，黑表笔插T98）。
8、慢慢调节电位器W44（数字驱动调节），使所测得的电压为下表中数值，依次测量对应的光功率值，并将测得的数据填入表格中，精确到0.1uW。
9、做完实验后先关闭交流电开关。
10、拆下光跳线与光功率计，用防尘帽盖住实验箱半导体激光器光纤输出端口，将实验箱还原。
五、实验报告结果1、根据测试结果，算出半导体激光器驱动电流，画出相应的光功率与注入电流的关系曲线。
2、根据所画的P-I特性曲线，找出半导体激光器阈值电流的大小。
实验三光源静态特性综合实验一、实验目的（1）半导体激光器的P-I特性（V-I）特性测试P-I曲线斜率、拐点、阈值电流（阈值电流密度、阈值输出功率）（2）半导体激光器的光谱特性测试峰值波长、中心波长、光谱宽度、边模抑制比（3）半导体激光器的温度特性测试阈值电流的温度依赖性、中心波长的温度依赖性二、实验器材LD/LED、光谱分析仪、直流电压表、万用表三：实验原理LD和普通二极管一样都是半导体光电子器件，其核心部分都是PN结。
因此LD也具有与普通二极管相类似的V-I特性曲线。
P-I特性测量系统如下图：四、实验过程1、实验注意事项：1）静电很容易导致激光器和发光二极管老化，实验时请佩戴防静电手腕带，不要用手直接接触发光二极管引脚以及与发光二极管连接的任何固定件、测试点和线路，以免损坏器件；2）严禁将任何电源对地短路；3）工作电流不要超过LD的额定值，防止烧坏器件；4）通电之前，确保W301（微调）及W302（粗调）旋钮在最小值位臵，这样可防止冲击电流损坏LD；5）严格按照指导书操作实验，出现任何异常情况，请立即关机断电，并请相关老师加以指导。
2、实验装臵及步骤1）将“光源特性测试模块”的J101、J102及J103分别连接至主台体面板上的“+5V”、“-5V”及“GND1”。
2）将激光器套筒的红色插孔连接至模块的J306（LED+/LD+），将其黑色插孔连接至模块的J307（LED-/LD-），将其黄色插孔连接至模块的J301（PD+）。
将万用表1（“V档”）的红表笔连接至J306，黑表笔连接至J307。
将万用表2（“mA”档）的红表笔连接至J304（Iop+），黑表笔连接至J305（Iop-）。
3）将开关K301拨向“恒流”端，K302拨向“电流源”端。
4）将电流源的W302“粗调”和W301“微调”逆时针旋转到最小。
打开电源开关K101，顺时针缓慢调节W302，使工作电流由0mA逐渐增加到20mA，每隔2mA记录LD的电压值（万用表1）和电流值（万用表2），绘制LD的V-I曲线。
半导体激光器特性测量一、实验目的：1.通过本实验学习半导体激光器原理。
2.测量半导体激光器的几个主要特性。
3.掌握半导体激光器性能的测试方法。
二、实验仪器：半导体激光器装置、WGD-6型光学多道分析器、电脑等。
三、实验原理：WGD-6 型光学多道分析器，由光栅单色仪，CCD 接收单元，扫描系统，电子放大器，A/D 采集单元，计算机组成。
该设备集光学、精密机械、电子学、计算机技术于一体。
光学系统采用C－T 型，如图M1 反射镜、M2 准光镜、M3 物镜、M4 转镜、G 平面衍射光栅、S1 入射狭缝、S2 光电倍增管接收、S3 CCD 接收。
入射狭缝、出射狭缝均为直狭缝，宽度范围0－2mm 连续可调，光源发出的光束进入入射狭缝S1、S1 位于反射式准光镜M2 的焦面上，通过S1 射入的光束经M2 反射成平行光束投向平面光栅G 上，衍射后的平行光束经物镜 M3 成像在S2 上。
四、实验内容及数据分析1.半导体激光器输出特性的测量：a)将各仪器按照要求连接好；b)打开直流稳压电源，打开光多用仪；c) 将激光器的偏置电流输入插头接于稳压电源的电流输出端；d) 将激光器与光多用仪的输入端相连并使探头正好对激光器输出端，打开光多用仪； e) 缓慢增加激光器输入电流（0mA~36mA ），注意电流不要超过ＬＤ的最大限定电流（实验中不超过38mA ）。
从功率计观察输出大小随电流变化的情况； f) 记录数据； g) 绘图绘成曲线。
实验数据及结果分析： I （mA ） 1.02.03.04.05.06.07.0 8.09.010.011.0 12.0 P (uW) 0.40 0.80 1.25 1.75 2.25 2.85 3.54.255.05 5.956.98.0I （mA ） 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 21.0 22.0 23.0 24.0 P (uW) 9.310.7512.4514.5517.8522.941.0311.5753.51179.51594.51845.0根据以上实验数据绘制I —P 曲线:半导体激光器输出特性2004006008001000120014001600180020000510152025I(mA)P(uW)实验结果分析：通过半导体激光器的控制电源改变它的工作电流I ，测量对应的发光功率P ，以P 为纵轴，I 为横轴作图，描成曲线。
实验一半导体激光器P-I特性测试实验一、实验目的1、学习半导体激光器发光原理和光纤通信中激光光源工作原理2、了解半导体激光器平均输出光功率与注入驱动电流的关系3、掌握半导体激光器P（平均发送光功率）-I（注入电流）曲线的测试方法二、实验内容1、测量半导体激光器输出功率和注入电流，并画出P-I关系曲线2、根据P－I特性曲线，找出半导体激光器阈值电流，计算半导体激光器斜率效率三、实验仪器1、ZY12OFCom23BH1型光纤通信原理实验箱1台2、FC接口光功率计1台3、FC-FC单模光跳线 1根4、万用表1台5、连接导线 20根四、实验原理光源是把电信号变成光信号的器件，在光纤通信中占有重要的地位。
性能好、寿命长、使用方便的光源是保证光纤通信可靠工作的关键。
光纤通信对光源的基本要求有如下几个方面：首先，光源发光的峰值波长应在光纤的低损耗窗口之内，要求材料色散较小。
其次，光源输出功率必须足够大，入纤功率一般应在10微瓦到数毫瓦之间。
第三，光源应具有高度可靠性，工作寿命至少在10万小时以上才能满足光纤通信工程的需要。
第四，光源的输出光谱不能太宽以利于传输高速脉冲。
第五，光源应便于调制，调制速率应能适应系统的要求。
第六，电—光转换效率不应太低，否则会导致器件严重发热和缩短寿命。
第七，光源应该省电，光源的体积、重量不应太大。
作为光源，可以采用半导体激光二极管（LD,又称半导体激光器）、半导体发光二极管（LED）、固体激光器和气体激光器等。
但是对于光纤通信工程来说，除了少数测试设备与工程仪表之外，几乎无例外地采用半导体激光器和半导体发光二极管。
本实验简要地介绍半导体激光器，若需详细了解发光原理，请参看各教材。
半导体激光二极管（LD）或简称半导体激光器，它通过受激辐射发光，是一种阈值器件。
处于高能级E2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E1，这个过程称为光的受激辐射，所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。
实验四半导体激光器光谱测量与模式分析一、实验目的：1.了解半导体激光器的工作原理和相关特性；2.掌握半导体激光器模式参数的测量方法；二、实验原理：半导体激光器的模式分为空间模和纵模(轴模)。
空间模描述围绕输出光束轴线某处的光强分布，或者是空间几何位置上的光强(或光功率)的分布，也称远场分布；纵模则表示一种频谱，它反映所发射的光束其功率在不同频率(或波长)分量上的分布。
二者都可能是单模或者出现多个模式(多模)。
边发射半导体激光器具有非圆对称的波导结构，而且在垂直于异质结平面方向(称横向)和平行于结平面方向(称侧向)有不同的波导结构和光场限制情况。
横向上都是异质结构成的折射率波导，而在侧向目前多是折射率波导，但也可采取增益波导，因此半导体激光器的空间模式又有横模与侧模之分。
图1表示这两种空间模式。
图1 半导体激光器横模与侧模由于有源层厚度很薄(约为0.15μm)，都能保证在单横模工作；而在侧向，则其宽度相对较宽，因而视其宽度可能出现多侧模。
如果在这两个方向都能以单模(或称基模)工作，则为理想的TEM00模，此时出现光强峰值在光束中心且呈“单瓣”。
这种光束的光束发散角最小、亮度最高，能与光纤有效地耦合，也能通过简单的光学系统聚焦到较小的斑点，这对激光器的应用是非常有利的。
相反，若有源区宽度较宽，则发光面上的光场(称近场)在侧向表现出多光丝，好似一些并行的发光丝，在远场的侧向则有对应的光强分布，如图2所示。
这种多侧模的出现以及它的不稳定性，易使激光器的P-I特性曲线发生“扭折”(kink)，使P-I线性变坏，这对信号的模拟调制不利；同时多侧模也影响与光纤高效率的耦合，侧模的不稳定性也影响出纤功率的稳定性；不能将这种多侧模的激光束聚焦成小的光斑。
图2 有多侧模的半导体激光器的近场和远场由于半导体激光器发光区几何尺寸的不对称，其远场呈椭圆状，其长、短轴分别对应于横向与侧向。
在许多应用中需用光学系统对这种非圆对称的远场光斑进行圆化处理。
光信息专业实验指导材料（试用）实验5－1 半导体激光器的特性测试[实验目的]1、通过测量半导体激光器工作时的功率、电压、电流，画出P-V、P-I、I-V曲线，让学生了解半导体的工作特性曲线；2、学会通过曲线计算半导体激光器的阈值，以及功率效率，外量子效率和外微分效率，并对三者进行比较；3、内置四套方波信号或者外加信号直接调制激光器，通过调整不同的静态工作点，和输入信号强度大小不同，观察到截至区，线性区，限流区的信号不同响应（信号畸变，线性无畸变），了解调制工作原理。
[实验仪器]实验室提供：半导体激光器实验箱（内置三个半导体激光器），示波器，两根电缆线。
[实验原理]半导体激光器是用半导体材料作为工作物质的一类激光器，由于物质结构上的差异，产生激光的具体过程比较特殊。
常用材料有砷化镓（GaAs）、硫化镉（CdS）、磷化铟(InP)、硫化锌(ZnS)等。
激励方式有电注入、电子束激励和光泵浦三种形式。
半导体激光器件，可分为同质结、单异质结、双异质结等几种。
同质结激光器和单异质结激光器室温时多为脉冲器件，而双异质结激光器室温时可实现连续工作。
半导体激光器具有体积小、效率高等优点，广泛应用于激光通信、印刷制版、光信息处理等方面。
一、半导体激光器的结构与工作原理1.半导体激光器的工作原理。
半导体材料多是晶体结构。
当大量原子规则而紧密地结合成晶体时，晶体中那些价电子都处在晶体能带上。
价电子所处的能带称价带（对应较低能量）。
与价带对应的高能带称导带，价带与导带之间的空域称为禁带。
当加外电场时，价带中电子跃迁到导带中去，在导带中可以自由运动而起导电作用。
同时，价带中失掉一个电子，相当于出现一个带正电的空穴，这种空穴在外电场的作用下，也能起导电作用。
因此，价带中空穴和导带中的电子都有导电作用，统称为载流子。
没有杂质的纯净半导体，称为本征半导体。
如果在本征半导体中掺入杂质原子，则在导带之下和价带之上形成了杂质能级，分别称为施主能级和受主能级。

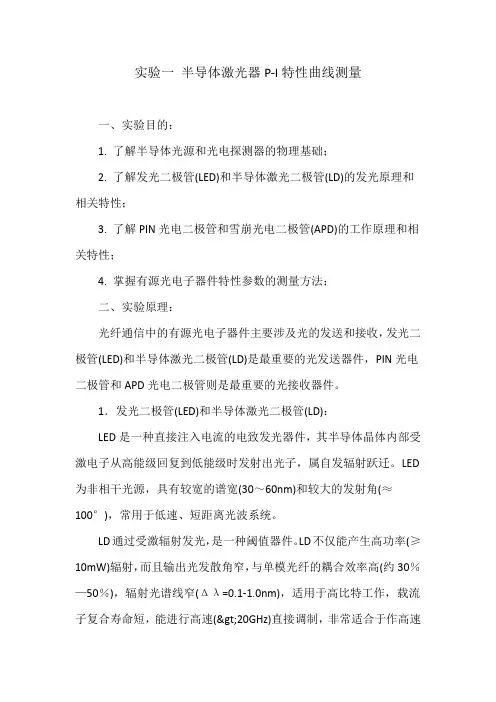

实验一半导体激光器P-I特性曲线测量一、实验目的：1. 了解半导体光源和光电探测器的物理基础；2. 了解发光二极管(LED)和半导体激光二极管(LD)的发光原理和相关特性；3. 了解PIN光电二极管和雪崩光电二极管(APD)的工作原理和相关特性；4. 掌握有源光电子器件特性参数的测量方法；二、实验原理：光纤通信中的有源光电子器件主要涉及光的发送和接收，发光二极管(LED)和半导体激光二极管(LD)是最重要的光发送器件，PIN光电二极管和APD光电二极管则是最重要的光接收器件。
1．发光二极管(LED)和半导体激光二极管(LD)：LED是一种直接注入电流的电致发光器件，其半导体晶体内部受激电子从高能级回复到低能级时发射出光子，属自发辐射跃迁。
LED 为非相干光源，具有较宽的谱宽(30～60nm)和较大的发射角(≈100°)，常用于低速、短距离光波系统。
LD通过受激辐射发光，是一种阈值器件。
LD不仅能产生高功率(≥10mW)辐射，而且输出光发散角窄，与单模光纤的耦合效率高(约30％—50％)，辐射光谱线窄(Δλ=0.1-1.0nm)，适用于高比特工作，载流子复合寿命短，能进行高速(>20GHz)直接调制，非常适合于作高速长距离光纤通信系统的光源。
使粒子数反转从而产生光增益是激光器稳定工作的必要条件，对于处于泵浦条件下的原子系统，当满足粒子数反转条件时将会产生占优势的(超过受激吸收)受激辐射。
在半导体激光器中，这个条件是通过向P型和N型限制层重掺杂使费密能级间隔在PN结正向偏置下超过带隙实现的。
当有源层载流子浓度超过一定值(称为透明值)，就实现了粒子数反转，由此在有源区产生了光增益，在半导体内传播的输入信号将得到放大。
如果将增益介质放入光学谐振腔中提供反馈，就可以得到稳定的激光输出。
(1) LED和LD的P-I特性与发光效率：图1是LED和LD的P-I特性曲线。
LED是自发辐射光，所以P-I 曲线的线性范围较大。
半
导
体
光
电
器
件
实
验
实验名称：LD/LED光源特性测试实验姓名：陈礼锐（2010030030031）
LD/LED光源特性测试实验
一、实验仪器
LD/LED光源特性实验仪
LD3115型半导体激光二极管（带尾纤输出，FC型接口）
LED3215型发光二极管（带尾纤输出，FC型接口）
手持光功率计
二、实验目的
通过测量LD半导体激光器域值电流、LED发光二极管和LD半导体激光器的输出功率－电流（P-I）特性曲线和电压－电流（V-I）特性曲线，计算阈值电流（Ith）。
从而对LED发光二极管和LD半导体激光器工作特性有个基本了解。
了解温度（T）对阈值电流（Ith）和光功率（P）的影响。
三、实验内容
1、LED的p-I特性测试
室温下（7 ℃）下：
LED的P-I实验测试数据
20 ℃条件下：
LED 的P-I 实验测试数据
LED 在不同温度下的P-I 特性曲线：
2、LD 的p-I 特性测试 室温下（7 ℃）下：
LD 的P-I 实验测试数据
T=7℃
T=20℃
I(mA)
P(u W)
20 ℃条件下：
LD 的P-I 实验测试数据
LD 在不同温度下的P-I 特性曲线：
四、实验结论
LED 的P-I 特性受温度影响较小，LD 的P-I 特性受温度影响较大，且存在明显的阈值电流。
T=7℃
T=20℃
I(mA)
P(u W)。
