电子测量3模拟测量方法

目录实验一电子测量基本知识..................... 错误！未定义书签。

实验二模拟万用表与数字万用表的使用错误！未定义书签。

实验三稳压电源的原理及使用.............. 错误！未定义书签。

实验四频率测量实验 ........................... 错误！未定义书签。

实验五示波器性能的研究与测量......... 错误！未定义书签。

实验六扫频仪的作用.......................... 错误！未定义书签。

实验七电压测量研究.......................... 错误！未定义书签。

实验一电子测量基本知识一、使用电子测量仪器的一般注意事项电子测量仪器的类型很多。

各种不同的使用特点。

但下列若干注意事项，对一般的实验用仪器是具有普遍指导意义的。

掌握这些知识，可以减少测量误差，防止损坏仪器或被测电路，也可防止发上人身事故。

使用前应阅读技术说明书或有关仪器使用方法的资料，即使对实验经验丰富的人，当使用不熟悉的仪器时，也应做到这一点，切记盲目乱用，如使用中发现有异常现象，应即使报告实验室管理人员并记载于仪器履历卡中。

对精密仪器的实验，一般要求实验室提供所用仪器经周期鉴定后的修正值。

接通电源前，应先检查仪器的量程、功能、频段、衰减、增益、时基、极性等旋钮及开关，看是否有松脱及滑位、错位等现象，发现时应及时修复，然后把上述各旋钮置于所需位置。

当时被测对象不太了解时，一般情况下应将仪器的“增益”、“输出”、“灵敏度”、“调制”等旋钮置于最小部位，将“衰减”、“量程”等旋钮置于最高位。

要注意被测电路中是否喊有直流高压以及该直流高压是否超出了仪器的耐压能力。

必要时应加隔直电容。

有时，被测电路的直流成分会影响测量结果，这在选择及使用仪器时要特别小心。

1、接通电源前，应仔细检查实验装置的各连接线是否有接错和短路现象。

要特别注意地线的连接。

测量时，要先接地线在接高电位端。

电子测量技术教案第一章：电子测量技术概述1.1 教学目标让学生了解电子测量技术的定义、作用和分类。

让学生掌握电子测量技术的基本原理和常用测量方法。

1.2 教学内容电子测量技术的定义和作用电子测量技术的分类电子测量技术的基本原理常用测量方法及其适用范围1.3 教学方法采用讲解、示例和实验相结合的方式进行教学。

1.4 教学步骤引入电子测量技术的概念，让学生了解其定义和作用。

讲解电子测量技术的分类，让学生了解不同类型的测量技术。

讲解电子测量技术的基本原理，让学生理解其工作原理。

介绍常用测量方法及其适用范围，让学生了解不同测量方法的应用场景。

通过示例和实验，让学生实际操作并加深对电子测量技术的理解。

第二章：电压测量2.1 教学目标让学生掌握电压测量的基本原理和方法。

让学生了解不同类型电压测量仪器的特点和选用原则。

2.2 教学内容电压测量的基本原理电压测量方法及其适用范围电压测量仪器的类型及特点电压测量仪器的选用原则2.3 教学方法采用讲解、示例和实验相结合的方式进行教学。

2.4 教学步骤讲解电压测量的基本原理，让学生理解电压测量的过程。

介绍不同类型的电压测量方法及其适用范围，让学生了解选择合适的测量方法的重要性。

讲解不同类型电压测量仪器的特点和选用原则，让学生了解不同仪器的适用场景。

通过示例和实验，让学生实际操作并加深对电压测量的理解。

第三章：电流测量3.1 教学目标让学生掌握电流测量的基本原理和方法。

让学生了解不同类型电流测量仪器的特点和选用原则。

3.2 教学内容电流测量的基本原理电流测量方法及其适用范围电流测量仪器的类型及特点电流测量仪器的选用原则3.3 教学方法采用讲解、示例和实验相结合的方式进行教学。

3.4 教学步骤讲解电流测量的基本原理，让学生理解电流测量的过程。

介绍不同类型的电流测量方法及其适用范围，让学生了解选择合适的测量方法的重要性。

讲解不同类型电流测量仪器的特点和选用原则，让学生了解不同仪器的适用场景。

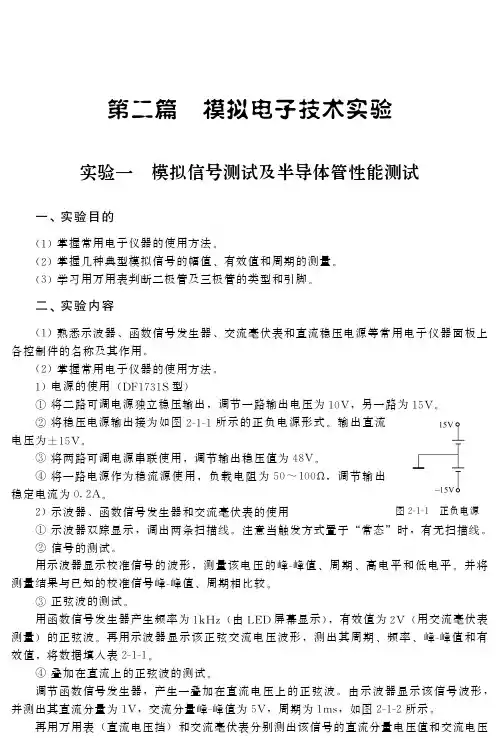

模拟电子技术实验 1 实验一常用电子仪器使用及元件测试实验一常用电子仪器使用正确地观察电子技术实验现象、测量实验数据，必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。

所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT890型数字万用表和电子技术实验学习机。

其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。

一、实验内容1. SS-7804（8702）型示波器的面板及其各键钮的功能SS-7804型示波器是双踪示波器，它可以同时观察两个信号的波形，即信号从CH1和CH2输入，便可在荧光屏上得到两个信号的波形；以便分析其特点。

电源按钮POWER 电源开关：按下状态（ON），电源接通；弹出状态（STBY），即切断电源。

垂直系统CH1、CH2 输入端口：测试信号通过测试笔或探头从此端口输入。

CH1、CH2 输入通道选择按钮：按下该钮即被选通，荧屏上即显示该通道的信号波形。

〔VOLTS/DIV〕垂直灵敏度选择开关：对于通道1（CH1）和通道2（CH2）所输入信号的幅度应选择适当的灵敏度。

〔▲ POSITION ▼〕垂直位移旋钮：顺时针旋转，亮线（波形）上升；逆时针旋转，亮线（波形）下降。

即调整亮线（波形）至便于观察、测量即可。

DC/AC 输入耦合方式选择按钮：按下为 DC耦合——即直流耦合，弹出为 AC耦合——交流耦合。

GND 输入接参考地按钮：按下时为接参考地；输入信号被切断，垂直放大器的输入端被接地。

ADD 信号叠加按钮：按下该键，示波器将显示通道1（CH1）和通道2（CH2）两路信号进行代数和的波形，既显示CH1+CH2 的波形。

INV 信号取反按钮：按下该键，将通道2（CH2）输入的信号反向。

*若同时按下了INV、ADD ，既是显示通道1（CH1）和通道2（CH2）两路信号进行代数差的波形，既显示CH1- CH2 的波形。

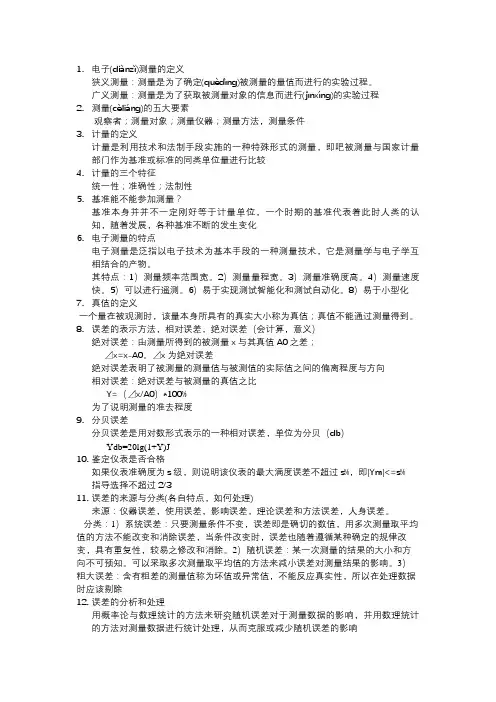

1.电子(diànzǐ)测量的定义狭义测量：测量是为了确定(quèdìng)被测量的量值而进行的实验过程。

广义测量：测量是为了获取被测量对象的信息而进行(jìnxíng)的实验过程2.测量(cèliáng)的五大要素观察者；测量对象；测量仪器；测量方法，测量条件3.计量的定义计量是利用技术和法制手段实施的一种特殊形式的测量，即吧被测量与国家计量部门作为基准或标准的同类单位量进行比较4.计量的三个特征统一性；准确性；法制性5.基准能不能参加测量？基准本身并并不一定刚好等于计量单位，一个时期的基准代表着此时人类的认知，随着发展，各种基准不断的发生变化6.电子测量的特点电子测量是泛指以电子技术为基本手段的一种测量技术，它是测量学与电子学互相结合的产物。

其特点：1）测量频率范围宽。

2）测量量程宽。

3）测量准确度高。

4）测量速度快。

5）可以进行遥测。

6）易于实现测试智能化和测试自动化。

8）易于小型化7.真值的定义一个量在被观测时，该量本身所具有的真实大小称为真值；真值不能通过测量得到。

8.误差的表示方法，相对误差，绝对误差（会计算，意义）绝对误差：由测量所得到的被测量x与其真值A0之差；⊿x=x-A0。

⊿x为绝对误差绝对误差表明了被测量的测量值与被测值的实际值之间的偏离程度与方向相对误差：绝对误差与被测量的真值之比Y=（⊿x/A0）*100%为了说明测量的准去程度9.分贝误差分贝误差是用对数形式表示的一种相对误差，单位为分贝（db）Ydb=20lg(1+Y)J10.鉴定仪表是否合格如果仪表准确度为s级，则说明该仪表的最大满度误差不超过s%，即|Ym|<=s% 指导选择不超过2/311.误差的来源与分类(各自特点，如何处理)来源：仪器误差，使用误差，影响误差，理论误差和方法误差，人身误差。

分类：1）系统误差：只要测量条件不变，误差即是确切的数值，用多次测量取平均值的方法不能改变和消除误差，当条件改变时，误差也随着遵循某种确定的规律改变，具有重复性，较易之修改和消除。

《电子测量技术》模拟试题一一、填空题（共10空，每空2分，共20分）1.电子测量的内容包括电信号能量参数的测量、___________、电路元件参数的测量及电子设备的性能指标测量。

答案：电信号特性参数的测量解析：电子测量的内容即为电子测量的对象，电信号的特性参数是电子测量重要的方面。

2.按测量的手续分类，电子测量的技术方法有：直接测量、__________和组合式测量。

答案：间接测量解析：直接测量、间接测量及组合测量属于电子测量技术在测量手续上的技术分类，大多数的测量实质上是间接测量。

3.测量的过程也是信号变换的过程，电子测量常用的几种变换有：量值变换、__________、参量变换、能量变换和波形变换等。

答案：频率变换解析：将信号（信息）进行变换是为了更好的测量，甚至是将一般不能测量的对象经过信号变换后而实现测量，频率变换就是将一种频率大小的信号转换为另一频率大小的信号。

4.用 1.5级、50mA的电流表测量某个电流值，则有可能产生的最大电流绝对误差为__________mA。

答案：±0.75解析：告诉了仪表的等级及量程，就可以根据引用相对误差的定义计算出量程内可能产生的最大绝对误差。

5.用电子计数器测量交流信号的频率，为了提高测量的准确度，对于高频信号应采用测频率的方法，对于低频信号应采用__________的方法。

答案：测周解析：使用哪种测量方法好，是按照±1误差的大小比较而确定的，±1误差的大小按各自的误差计算公式进行分析。

6.在交流电压模拟式测量中，根据电压表和被测信号参数的对应关系，常用的交流电压表有峰值电压表、__________和有效值电压表。

答案：均值电压表解析：确定是什么类型的交流电压表，是按照电压表内部检波方式决定的。

7.若两个交流电压的峰值相同，当用正弦波有效值刻度的峰值电压表分别测量时，电压表的读数__________。

答案：相等解析：正弦波有效值刻度的峰值电压表内部峰值检波器的输出正比于被测信号的峰值，表做好了，其检波系数就确定了。

LeicaDNA03电子水准仪简要操作说明1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键设置测量模式键用户自定义键，功能菜单中的任意一项功能都可定义给它测量程序键数据管理器一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<back，ins），转换输入数字或字母。

< p="">删除字符或信息，取消或停止测量确认输入，继续下一栏测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。

反转标尺测量值为负。

系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。

显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。

若显示内容含有多页，“Page Down”=翻到下一页。

返回到上一次视线，例如，回到后视，反之亦然。

定位键有多种功能，执行何种功能，取决于使用定位键的模式：?聚焦控制?光标控制?通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。

输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。

静止0.5 秒钟接受输入的符号。

软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。

常用软按键：接受输入的参数或条件，继续确认安置确认输入的参数，继续结束测量程序/功能，输入的参数作废。

在MANU，PROG 和DATA中返回到选择菜单。

转到前一窗口记录: 把数据存入内存⑵基本设置①设置仪器设置在菜单中进行，MENU 打开菜单，窗口见图2图2Contrast:对比度 Earthcurv:地球曲率改正UserKey:用户自定义键Decimal :小数位图3放弃设置改变，退出，确认新的设置图41 系统设置Beep : 提示声 Data Out : 数据输出Auto OFF : 自动关机 User-key : 用户自定义键DSP-Heater: 液晶加热 Coll.err : i 角改正图5Data output：RS232数据通过RS232 接口外传（仅在测量和记录程序中有效）此功能再次不用。

电子测量基础知识一、电子测量测量是为确定被测对象的量值而进行的实验过程。

电子测量是测量学的一个重要分支。

从广义上，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上来说，电子测量是指在电子学中测量有关电的量值。

它包括的内容主要是：1．电能量的测量2．元件和电路参数的测量3．电信号的特性的测量4．电子电路性能的测量5．特性曲线显示与其他测量相比，电子测量具有以下几个明显特点：（1）测量频率范围极宽；（2）电子测量仪器的量程很广；（3）电子测量准确度高；（4）测量速度快；（5）易于实现遥测和长期不间断的测量；（6）易于实现测量过程的自动化和测量仪器的微机化。

二、电子测量仪器用于检测或测量一个量或为测量目的供给一个量的器具称为测量仪器。

利用电子技术测量电或非电量的测量仪器称为电子测量仪器。

电子测量仪器种类繁多，一般可分为专用仪器和通用仪器两大类。

前者是指为某一个或几个专门目的而设计的电子测量仪器，如电视彩色信号发生器。

后者是指为测量某一个或几个电参数而设计的电子测量仪器，它们能用于多种电子测量，如电子示波器。

通用电子测量仪器按其功能可分为以下几类：1．信号发生器2．信号分析仪器3．频率、时间和相位测量仪器4．网络特性测量仪器5．电子元器件测试仪器6．电波特性测试仪器7．辅助仪器通用仪器按显示方式分，又可分为模拟式和数字式两大类。

前者主要是用指针方式直接将测量结果在标度尺上指示出来，如各种模拟式万用表和电子电压表等。

后者是将被测的连续变化的模拟量转换成数字量之后，以数字方式显示测量结果，以达到直观、准确、快速的效果，如各种数字电压表、数字频率计等。

电子测量仪器的种类是繁多的，用途也各不相同，在测量中应合理选择使用。

三、电子测量的方法为实现测量目的，正确选择测量方法是极其重要的，它直接关系到测量工作能否正常进行和测量结果的有效性。

测量方法的分类方法大致有以下几种。

(1) 按测量性质分类，有以下四种：时域测量：测量与时间有函数关系的量。

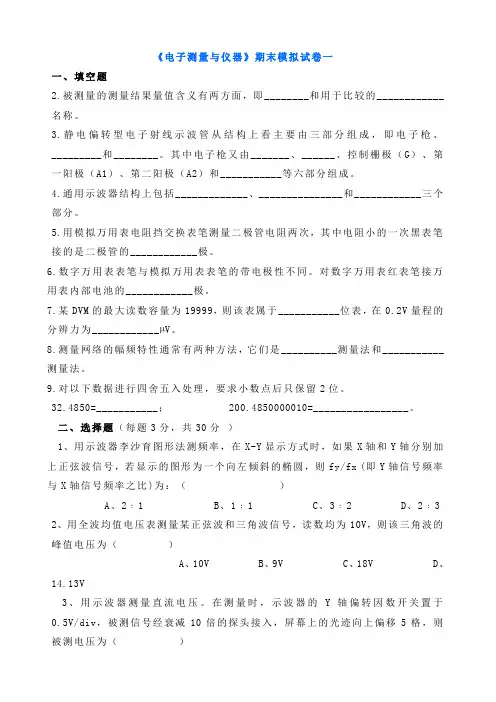

《电子测量与仪器》期末模拟试卷一一、填空题2.被测量的测量结果量值含义有两方面，即________和用于比较的____________名称。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___________等六部分组成。

4.通用示波器结构上包括_____________、_______________和____________三个部分。

5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的____________极。

6.数字万用表表笔与模拟万用表表笔的带电极性不同。

对数字万用表红表笔接万用表内部电池的____________极。

7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。

8.测量网络的幅频特性通常有两种方法，它们是__________测量法和___________测量法。

9.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________；200.4850000010=_________________。

二、选择题（每题3分，共30分）1、用示波器李沙育图形法测频率，在X-Y显示方式时，如果X轴和Y轴分别加上正弦波信号，若显示的图形为一个向左倾斜的椭圆，则fy/fx (即Y轴信号频率与X轴信号频率之比)为：（）A、2﹕1B、1﹕1C、3﹕2D、2﹕32、用全波均值电压表测量某正弦波和三角波信号，读数均为10V，则该三角波的峰值电压为（）A、10VB、9VC、18VD、14.13V3、用示波器测量直流电压。

在测量时，示波器的Y轴偏转因数开关置于0.5V/div，被测信号经衰减10倍的探头接入，屏幕上的光迹向上偏移5格，则被测电压为（）A、25VB、15VC、10VD、2.5V4、要测量一个10V左右的电压，手头有两块电压表，其中一块量程为150V，1.5级，另一块为15V，2.5级，问选用哪一块合适？答：（）A、两块都一样B、150V，1.5级C、15V，2.5级D、无法进行选择5、下列测量中属于电子测量的是（）A、用天平测量物体的质量B、用水银温度计测量温度C、用数字温度计测量温度D、用游标卡尺测量圆柱体的直径6、下列测量中属于间接测量的是（）A、用万用欧姆挡测量电阻B、用电压表测量已知电阻上消耗的功率C、用逻辑笔测量信号的逻辑状态D、用电子计数器测量信号周期7、用逻辑笔测量信号的逻辑状态属于（）A、时域测量B、频域测量C、组合测量D、数据域测量8、高频信号发生器的工作频率一般为（）A、1Hz~1MHzB、0.001Hz~1kHzC、200kHz~30MHzD、300MHz以上三、综合题（共30分）1、为测量功能选择最佳测量仪器，将仪器序号填在测量功能后的空白处。

《电子测量技术基础》教学大纲一、说明1、课程的性质、地位和任务本课程为两专业的重要技术基础课，是电子信息工程和通信工程各专业课的必需先行课，为学生学习工作所需的专业知识做好准备。

2、教学的基本要求使学生了解和掌握电子测量仪器的工作原理和结构特点、能自己设计和应用测量电路。

基本内容包括模拟和数字的测量仪器、示波器、信号源、频率计、频谱分析仪、失真度测量仪、网络分析仪、逻辑分析仪、虚拟仪器、测量用电路等。

3、本课程的重点与难点重点：本课程的有关基本理论和基本概念；测量方法和数据处理的过程，减小测量误差的措施；常用测量仪器的原理、结构、操作和应用；对于各种被测电量和被测系统采用的不同测量原则和测量电路，及测量结果的表达。

难点：理解数据处理的根据，减小测量误差的方法的依据；理解各种仪器的原理与功能；对于不同测量对象和对测量速度与测量准确度的不同要求采用的不同测量配置与测量方法的掌握。

二、课堂教学时数及课后作业题型分配三、本文第一章绪论【教学目的】通过本章教学，使学生明确本课程的学科性质、基本内容和学习意义，掌握电子测量仪器与应用技术中一些常用术语的涵义及其相互区别，了解本门课程的教学要求和学习方法。

【重点难点】电子测量技术的研究对象及基本内容，测量、计量和电子测量仪器的概念，以及测量方法的意义。

第一节电子测量一、测量二、电子测量第二节电子测量的内容和特点一、电子测量的内容二、电子测量的特点第三节电子测量的一般方法一、按测量手续分类二、按测量方式分类三、按被测量的性质分类四、测量方法的选择原则第四节电子测量仪器概述一、测量仪器的功能二、测量仪器的主要性能指标三、电子测量仪器的分类第五节计量的基本概念一、计量二、单位制三、计量基准四、量值的传递与跟踪，检定与比对【思考题】1．叙述电子测量的主要内容。

2．选择测量方法时主要考虑的因素有哪些？3．叙述直接测量、间接测量、组合测量的特点，各举一两个测量实例。

4．解释偏差式、零位式和微差式测量法的含义，并列举测量实例。

目录实验一常用电子测量仪器的使用 (2)实验二晶体管共射单管放大器 (9)实验三晶体管两级放大器 (14)实验四负反馈放大器 (16)实验五差动放大器 (19)实验六低频功率放大器 (24)实验七集成运算放大器的基本应用 (28)实验八集成运算放大器的基本应用 (32)实验九集成运算放大器的基本应用 (36)实验十集成运算放大器的基本应用 (40)实验十一串联稳压电路 (44)实验十二温度控制电路的调试（控温电路） (48)实验一常用电子测量仪器的使用一、实验目的：1、掌握常用电子仪器的使用方法；2、掌握电压、频率等的测量方法。

二、实验仪器及器材：双踪示波器、信号发生器、数字万用表表、交流毫伏表等。

三、实验原理：在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有：示波器、低频信号发生器、直流稳压电源、晶体管毫伏表、万用表等，如下图所示。

（具体操作详见仪器使作说明书）1、示波器1. 有关仪器的电路原理和使用方法请参阅有关内容及实验室所提供的仪器使用说明书。

2. 示波器上波形的显示和观察(1) 扫描基线的显示接通示波器的电源，打开电源开关，将示波器的输入探头短接，预热约5 分钟后，依次调节辉度旋钮、垂直移位旋钮，即可在示波器的屏幕上观察到亮度适中的扫描基线。

再调节示波器的聚焦旋钮，可使扫描基线更加清晰。

对于单踪示波器，只有一条扫描基线，对于双踪示波器可显示一条扫描基线，也可显示两条扫描基线。

当需要观察的信号只有一个时，可将示波器的“垂直功能键”选在单通道的“通道 1 ”或“通道 2 ”。

这时，屏幕上只显示通道 1 或通道 2 的扫描基线。

当需要同时观测两个信号时，须将“垂直功能键”的“双通道”键按下，这时屏幕上将同时显示通道 1 和通道 2 的两根扫描基线。

一般正常使用的示波器，开机后在屏幕上会很快显示出扫描基线。

如果开机约 5 分钟后，还没有扫描基线出现，可能是由于“辉度”旋钮开的太小或者“Y 移位”旋钮的位置偏离中间位置太远而使扫描基线移到屏幕的有效范围之外。
