几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。
一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。
Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。
其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。
在较高气化压力下，可以降低合成气压缩能耗。
（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。
便于气化炉的负荷调节，使装置具有较大的操作弹性。
（3）工艺技术成熟可靠，设备国产化率高。
同等生产规模，装置投资少。
该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。
对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。
而且，煤种的选择面也受到了限制，不能实现原料采购本地化。
（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。
无形中就增加了建设投资。
多类水煤浆气化炉的基本概况比较一、Texaco水煤浆气化1945 年美国德士古公司在洛杉矶蒙特贝洛建成第一套中试装置，20 世纪70 年代开发并推出具有代表性的第二代加压水煤浆气化技术，80 年代投入工业化生产。
该水煤浆气化炉采用单喷嘴下喷式的进料方式，壁炉为耐火砖，采用水激冷流程净化除尘，在发电项目中采用废锅流程回收热量。
单炉目前最大日投煤量可达2000t 操作压力有4Mpa 、6.5Mpa 和8.4Mpa ，操作温度为1350 左右，有效气体成分（CO+H2 ）含量为82%左右，它的主要优点流程简单、煤种适应性广、压力较高、气化强度高、有利于环保、技术成熟、投资较低（但专利转让费用高15.9 元/kNm3）。
我国最早引进该技术的是山东鲁南化肥厂，于1993 年投产，现在为多家企业所使用。
不足之处是该技术对煤质有较严格的限制（灰熔点<1250℃）、气化效率和碳转化率相对较低、比氧耗高、总能耗略高、耐火砖寿命短不足两年、喷嘴运行一般为50 天左右，不足三个月要维护或更换，黑水管线易堵塞、结垢、磨蚀，激冷环、激冷室易出问题等。
为了提高经济性，得到较高的气化效率及较好的合成气组分，要求水煤浆浓度（58%—65%）且稳定性和流动性（黏度<1200mpa.s）较好。
2.7—6.5Mpa1300— 1500℃ 60%以上，粒度分布 70%以上大于610（kg/kNm3 有效气） 400（Nm3/kNm3 有效气） 95%—99% 72% 有效成分（ CO+H2 ）78%—82% 大于 25MJ/kg 小于 15%，最好小于 12% 大于 25% 内水≤ 8% 1300℃以下，最好小于 1250℃ 、多喷嘴对置式水煤浆气化多喷嘴对置式水煤浆气化技术是华东理工大学研究开发， 是对 Texaco 气化炉技术的改进，通过四个对称布置在气化炉中上 部同一水平的工艺喷嘴将煤浆与氧气混合喷入炉内， 使颗粒产生 湍流弥散、震荡运动、对流加热、辐射加热、煤浆蒸发、颗粒中 挥发物的析出、气相反应、灰渣的形成等过程。
影响水煤浆气化装置煤耗的因素及优化措施摘要：煤气化是煤炭清洁利用的核心技术之一，是煤化工产业的龙头。
近年来，随着新型洁净煤气化技术的兴起，其广泛应用于合成氨、甲醇、烯烃、乙二醇等产品的合成气制取及煤制油、煤制氢、煤制天然气等行业;在众多的煤气化技术中，水煤浆气化是工艺成熟、运行稳定、应用广泛的一种气化技术。
而水煤浆浓度作为水煤浆气化工艺的重要控制指标，直接影响着煤气化过程的氧耗、煤耗及整个气化装置的生产成本;高浓度水煤浆的制备，对于水煤浆气化装置降低消耗、提高生产能力、提升企业经济效益至关重要。
关键词：水煤浆气化装置；水煤浆浓度；原料煤煤种；优化措施1.煤浆提浓工艺流程某100万t/a煤制油项目煤浆提浓装置的工艺流程示意图见图1。
气化装置煤浆制备系统采用了9台CYM11000型细磨机，单台细磨机水煤浆处理量8t/h~18t/h，正常水煤浆处理量16t/h。
装置的年操作时间按8000h设计。
图1某100万t/a煤制油项目煤浆提浓装置的工艺流程示意图煤浆槽中的水煤浆通过配浆泵将小部分水煤浆和界区外来的工艺水混合后进入振动筛，将水煤浆的质量分数稀释至35%左右，稀释用水从生产供水总管线上直接抽取，利用流量计及配水调节阀控制水量的大小。
振动筛筛上物通过管道自流至地面的小推车，筛下物自流至粗浆槽，然后由粗浆泵将调制合格的粗浆输送至细磨机，经研磨合格后的细浆流入细浆槽，细浆槽的细浆通过细浆泵按照设定的比例和流量返回至棒磨机。
1.影响水煤浆气化装置煤耗的因素2.1原料煤制浆用原料煤首先应满足下游用户对煤质的要求。
原料煤煤质指标主要包括固定碳、水分、挥发分、灰分、灰熔点、发热量、元素分析、可磨性指数、化学活性等。
煤炭的总水分包括外水和内水。
内水是煤的结合水，以吸附态或化合态形式存在于煤中，是影响成浆性能的关键因素。
一般多用哈氏可磨性指数(HGI)表述煤的可磨性，它是指煤样与粉碎性为100的标准煤进行比较而得到的相对粉碎性数值，指数越高则越易粉碎。
几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。
一Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。
Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石<助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。
其优点如下：<1）适用于加压下<中、高压）气化，成功的工业化气化压力一般在 4.0MPa 和6.5Mpa。
在较高气化压力下，可以降低合成气压缩能耗。
<2）气化炉进料稳定，因为气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。
便于气化炉的负荷调节，使装置具有较大的操作弹性。
<3）工艺技术成熟可靠，设备国产化率高。
同等生产规模，装置投资少。
该技术的缺点是：<1）因为气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。
对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。
而且，煤种的选择面也受到了限制，不能实现原料采购本地化。
<2）烧嘴的使用寿命短，停车更换烧嘴频繁<一般45～60天更换一次），为稳定后工序生产必须设置备用炉。
第3期2221年5月中氮肥M-Sized Nitrogenous Fertilizer ProgressNu3May2221孑櫦櫦櫦櫦櫦櫦櫦櫦櫦毤辜煤气化技术it兄不不不不不^e不不沃多元料浆气化灰水处理工艺优化改进赵伯平（陕西陕化煤化工集团有限公司，陕西渭南717170）［摘要］陕西陕化煤化工集团有限公司2x307k/h合成氨装置配套3台（在用）多元料浆气化炉（两开一备），其采用灰水药剂法的灰水处理系统是在原设计基础上经适当的技术改造而形成的。
实际生产中，灰水处理系统易结垢，困扰着系统长周期、稳定运行；有时检修清理灰水处理系统后，气化装置投运初期就会出现入炉激冷水过滤器压差高、气化炉和碳洗塔排黑（水）管线易结垢而排水不畅的现象。
在分析灰水药剂法、化学药剂法、离子交换法、电化学处理法这4种常用气化灰水处理工艺之工艺流程及其优缺点的基础上，对陕西陕化（在用）多元料浆气化灰水处理系统提出优化改进设想一一采用“化学药剂法+电化学处理法”联合工艺处理气化灰水，可望实现灰水处理系统的良好运行，只是本优化设想的合理性、可行性还有待进一步商榷。
［关键词］多元料浆气化装置；灰水处理系统；结垢；灰水药剂法；化学药剂法；离子交换法；电化学处理法；优化设想［中图分类号］TQ546.5［文献标志码］B［文章编号］1704-9932（2021）73-0012-050引言陕西陕化煤化工集团有限公司（简称陕西陕化）2x300kt/a合成氨装置配套3套（在用）多元料浆气化装置（采用西北化工研究院自主研发的单喷嘴三流道预混式多元料浆气化工艺），3台（在用）气化炉两开一备，单台气化［收稿日期］2424-08-49［修稿日期］2222-05-17［作者简介］赵伯平（968—）,男，陕西彬县人,高级工程师。
炉设计投煤量1500t/d。
实际生产中，多元料浆气化装置灰水处理系统易结垢是困扰系统长周期、稳定运行的难题；有时检修清理灰水处理系统后，气化装置投运初期就会出现入炉激冷水过滤器压差高、排黑（水）管线排水不畅的现象。
13种煤气化工艺的优缺点及比较有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。
现就适合于大型煤化工的比较成熟的几种煤气化技术作评述，供大家参考。
1、常压固定层间歇式无烟煤（或焦炭）气化技术这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。
从发展看，属于将逐步淘汰的工艺。
2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。
3、鲁奇固定层煤加压气化技术主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。
4、灰熔聚流化床粉煤气化技术中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。
床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。
缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%），环境污染及飞灰综合利用问题有待进一步解决。
此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。
5、恩德粉煤气化技术恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求原料为不粘结或弱粘结性、灰分小于25%-30%，灰熔点高（ST大于1250℃）、低温化学活性好的煤。

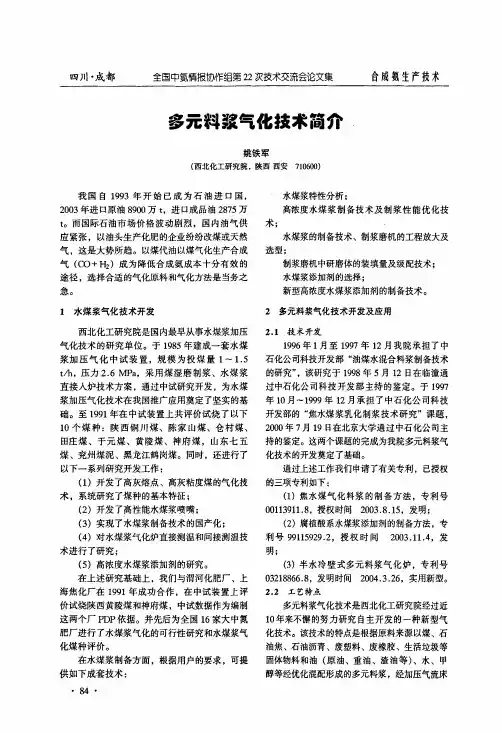

多元料浆气化技术与GE煤气化技术比较一、相同点1.无论对哪种气化技术来讲，煤气化总体过程是以煤、氧和水反应生产CO+H2为主要气体组成的过程。
因此，西北化工研究院多元料浆气化过程与GE煤气化技术的气化原理、反应机理基本相同。
2.均属湿法加压气流床气化技术，属先进的煤气化技术。
3.两者同时期开发，研发时间长，技术成熟可靠，都有大型工业化装置并实现了长周期安全稳定运行。
4.由于设备国产化加工的规范性及国内设备生产厂家加工的装备条件，关键设备如气化炉外型尺寸大部分相似，这对推进国产技术快速产业化是有好处的。
5.加压气流床煤气化过程均是由气化及排灰排渣、废水回用、热量回收和煤气洗涤净化等单元组成的，因此两种气化技术从单元操作层面上讲，过程基本相同。
二、不同点1.西北化工研究院多元料浆气化技术从料浆制备、添加剂、烧嘴、气化炉、排灰排渣、粗煤气洗涤净化、废水处理及热量回收均有单独的专利和成熟完善的应用经验，同时对于多元料浆气化技术形成了气化全过程的发明专利，涵盖了该技术的所有组成部分，不仅从宏观上给予了专利保护，而且从微观上进行了界定和保护；GE煤气化技术仅是从宏观上进行了界定和知识产权保护，比如说气化炉就没有单独申请专利。
可以说，西北化工研究院多元料浆气化技术是目前湿法加压气流床气化技术最系统、最完整的系统专利技术。
2.西北化工研究院料浆制备技术形成了发明专利，而GE煤气化技术没有料浆制备专利，在国内三个厂采用GE煤气化技术使用了西北化工研究院的料浆制备技术，有侵权之行为。
3.GE煤气化技术在中国从1985年开始申请专利，目前大部分专利已过期，而西北化工研究院从1996年开始申请专利，目前处于专利保护期，因此西北化工研究院多元料浆气化技术更有时效性和保护的周密性、完整性。
4.多元料浆气化技术原料适应范围广，所有含C、H的物质都可制备成料浆作为气化原料，而GE煤气化技术仅为水煤浆。
5.西北化工研究院长期从事湿法技术开发，参与了国外先进气化技术引进、消化吸收的全过程，深知国外技术的不足，多元料浆气化技术是对湿法气化技术的创新、改进、完善和发展，更有利于实现装置长周期安全稳定运行和设备国产化。
