电路原理期末考试题

XX 大学继续教育学院 电路原理 试卷（A ） 学年： 学期:年级： 专业： 学习形式： 层次：（本试题满分100分，时间90分钟）一、单项选择题(每题8分，总计40分)1、电路如图所示，其中电流I 1为( )A 、0.6 A B 、0.4 AC 、3.6 A D 、2.4 A3Ω6Ω2、电路如图示，U ab 应为( )A 、0 VB 、-16 VC 、0VD 、4V3、图示电路中，7 V 电压源吸收功率为( )A 、14 WB 、-7 WC 、-14 W D 、7 W4、图示电路在t =0时开关闭合，t ≥0时u t C ()为( )A 、---1001100(e )V tB 、(e )V -+-505050tC 、--100100e V tD 、---501100(e )V tu5、若负载所取的功率P 为72kW ，负载的功率因数角为︒4.41(电感性，滞后)，则其视在功率为A 、54kVAB 、96kVAC 、47.6kVAD 、108.9kVA 二、非客观题(共10分)图示三角形联接对称三相电路中，已知对称三相电源线电压l U =380V ，三相负载功率P =2.4kW ，功率因数ϕλcos ==0.6(滞后，感性)，求负载阻抗Z 。

C B A Z三、非客观题(共10分)求：图示网络ab 二端间的戴维南等效电路。

1ab四、非客观题(共10分)将一只150 uA 、1 k Ω的表头改制为0.5mA 与5 mA 的两量程电流表,其电路如图所示，求：电阻R 1与R 2的数值。

05.mA五、非客观题(共10分)试用叠加定理求图示电路中的电压U 。

4Ω六、非客观题(共10分)图示电路在换路前已达稳态。

当t =0时开关断开，求：t ≥0的u t C ()。

100u C七、非客观题(共10分)图示正弦交流电路中，R=12Ω，L ω=9Ω，C ω=25Ω，t u ωcos 2150=V ，求：1i ，2i ，i 及电路功率P 。

华南理工大学网络教育学院期末考试《电路原理》模 拟 试 题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

题 号 一 二 三 四 总 分 得 分一、单项选择题（每小题2分，共70分）1、电路和及其对应的欧姆定律表达式分别如图1-1、图1-2、图1-3所示，其中表达式正确的是（ b ）。

（a ）图1-1（b ）图1-2（c ）图1-3 RIURUIURIU =－I R图 1图 2图 3U =－I RU =I R+++图1-1 图1-2 图1-3 2、在图1-4所示电路中，已知U ＝4V ，电流I =－2A ，则电阻值R 为（ b ）。

（a ）2（b ）2（c ）83、在图1-5所示电路中，U ，I 均为正值，其工作状态是（ b ）。

（a ）电压源发出功率（b ）电流源发出功率 （c ）电压源和电流源都不发出功率4、图1-6所示电路中的等效电阻R 为（ b ）。

（a ）4（b ）5（c ）6UR+ U I SS+AB4 Ω4 Ω6 Ω8 Ω1 Ω ...图1-4 图1-5 图1-65、在计算非线性电阻电路的电压和电流时，叠加定理（ a ）。

（a ）不可以用（b ）可以用 （c ）有条件地使用6、理想运放工作于线性区时，以下描述正确的是（ c ）。

（a ）只具有虚短路性质 （b ）只具有虚断路性质 （c ）同时具有虚短路和虚断路性质 7、用△–Y 等效变换法，求图1-7中A 、B 端的等效电阻R 为（ b ）。

（a ）6（b ）7（c ）98、图1-8所示电路中，每个电阻R 均为8，则等效电阻R 为（ a ）。

（a ）3（b ）4（c ）69Ω9Ω9Ω3Ω9ΩAB....RRRRR图9、在图1-9所示电路中，如果把每个元件作为一条支路处理，则图中支路数和结点数分别为（ b ）。

第一部分 直流电阻电路一、参考方向、功率U图1 关联参考方向图2 非关联参考方向在电压、电流采用关联参考方向下，二端元件或二端网络吸收的功率为P =UI ；在电流、电压采用非关联参考方向时，二端元件或二端网络吸收的功率为P = -UI 。

例1、计算图3中各元件的功率，并指出该元件是提供能量还是消耗能量。

u u = -u =10(a)图3解：(a)图中，电压、电流为关联参考方向，故元件A 吸收的功率为 p=ui =10×(-1)= -10W<0 A 发出功率10W ，提供能量 (b)图中，电压、电流为关联参考方向，故元件B 吸收的功率为 p=ui =(-10)×(-1)=10W >0 B 吸收功率10W ，消耗能量 (c)图中，电压、电流为非关联参考方向，故元件C 吸收的功率为 p=-ui = -10×2= -20W <0 C 发出功率20W ，提供能量二、KCL 、KVLKCL ：对集总参数电路中任一节点，在任一瞬时，流入或者流出该节点的所有支路电流的代数和恒为零，即Σi =0；KVL ：对集总参数电路中的任一回路，在任一瞬时，沿着任一方向(顺时针或逆时针)绕行一周，该回路中所有支路电压的代数和恒为零。

即Σu =0。

例2、如图4中，已知U 1=3V ，U 2=4V ，U 3=5V ，试求U 4及U 5。

解：对网孔1，设回路绕行方向为顺时针，有 -U 1+U 2-U 5=0得 U 5=U 2-U 1=4-3=1V 对网孔2，设回路绕行方向为顺时针，有 U 5+U 3-U 4=0得 U 4=U 5+U 3=1+5=6V 三、电路元件理想电压源，理想电流源，电阻元件，电容元件，电感元件，受控源电容：q=Cu ，，，tu C i d d =ξξ+=ξξ=⎰⎰∞-d )(1d )(1)(00i Cu i Ct u tt2c )(21)(t Cu tW =图4电感：ΨL =Li ，，，t i L t Ψu d d d d L ==ξξ+=ξξ=⎰⎰∞-d )(1d )(1)(00u L i u L t i tt 2)(21)(t Li t W L =例3、电路如图5所示，试写出各图中U 与I 之间的关系式。

电路原理考试题及答案电路原理考试题及答案电路图的知识是考试中常见的知识点，下面是电路原理考试题及答案，欢迎参考阅读！1．数字信号和模拟信号的不同之处是( )A．数字信号在大小上不连续，时间上连续，而模拟信号则相反B．数字信号在大小上连续，时间上不连续，而模拟信号则相反C．数字信号在大小和时间上均不连续，而模拟信号则相反D．数字信号在大小和时间上均连续，而模拟信号则相反答案：C2．在登录你的电子信箱(或“QQ”)的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件(登录成功)，它们体现的逻辑关系为( )A．“与”逻辑关系 B．“或”逻辑关系C．“非”逻辑关系 D．不存在逻辑关系答案：A3．(2011年济宁模拟)下面为一逻辑门电路的真值表，试判断这是一个什么类型的.逻辑门电路( )M 0 1N 1 0A．“与”门 B．“非”门C．“或”门 D．“与非”门解析：选B.由该逻辑门电路的真值表可以看出输出端与输入端是相反的关系，故选B.4．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示．关于这里的“1”和“0”下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连答案：C5．(2011年徐州模拟)如2－11－7所示为三个门电路符号，A输入端全为“1”，B输入端全为“0”．下列判断正确的是( ) A．甲为“非”门，输出为“1”B．乙为“与”门，输出为“0”C．乙为“或”门，输出为“1”D．丙为“与”门，输出为“1”答案：C6．(2011年苏州质检)如2－11－8是一个三输入端复合门电路，当C端输入“1”时，A、B端输入为何时输出端Y输出“1”( ) A．0 0 B．0 1C．1 0 D．1 1答案：D7．在如2－11－9所示的逻辑电路中，当A端输入电信号1、B 端输入电信号0时，则在C和D端输出的电信号分别为( ) A．1和0 B．0和1C．1和1 D．0和0解析：选C.首先从“非”门电路入手，当B端输入电信号“0”时，D端输出电信号为“1”，所以“与”门电路的两输入均为“1”，因此C端输出电信号为“1”．因此C项正确．其他选项均不对．8．如2－11－10为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R.当电阻R′受到光照射时小灯泡L将( )A．发光B．不发光C．a点电势高D．b点电势高解析：选AC.该逻辑电路为“非”门电路，当电阻R′受到光照射时，R′两端电势差趋近于零，小灯泡L将发光，A正确．由于非门电路输入端为低电势，故输出端为高电势，C正确．9．如2－11－11所示，将两个“非”门和一个“与”门组成一个复合门电路，请在表中填写该门电路的真值表．输入输出A B Y解析：结合“非”门和“与”门的特点分析，如A、B都输入0，经“非”门都输出1，再输入“与”门则输出1，输入端输入不同赋值组合，输出值如所示.输入输出A B Y0 0 11 0 00 1 01 1 0答案：见解析10．(2009年高考上海卷)如2－11－12为某报警装置示意，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警．该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用________门电路，虚线框乙内应选用________门电路．(选填“与”、“非”、“或”)解析：由题意知，一扇门，两扇窗只要一个不闭合，报警器就会报警，符合只要满足一个条件，结果就能发生的特点，所以甲、乙框内电路应该是“或”门．答案：或或。

电科《集成电路原理》期末考试试卷一、填空题1.（1分） 年，第一次观测到了具有放大作用的晶体管。

2．（2分）摩尔定律是指 。

3.集成电路按工作原理来分可分为 、 、 。

4.（4分）光刻的工艺过程有底膜处理、涂胶、前烘、 、 、 、 和去胶。

5.（4分）MOSFET可以分为 、 、 、 四种基本类型。

6.（3分）影响MOSFET 阈值电压的因素有： 、 以及 。

7.（2分）在CMOS 反相器中，V in ，V out 分别作为PMOS 和NMOS 的 和 ； 作为PMOS 的源极和体端， 作为NMOS 的源极和体端。

8．（2分）CMOS 逻辑电路的功耗可以分为 和 。

9.（3分）下图的传输门阵列中5DD V V =,各管的阈值电压1T V V =，电路中各节点的初始电压为0，如果不考虑衬偏效应，则各输出节点的输出电压Y 1= V ，Y 2= V ，Y 3= V 。

DD 13210.（6分）写出下列电路输出信号的逻辑表达式：Y 1= ；Y 2= ；Y 3= 。

AB Y 1AB23二、画图题：（共12分）1．（6分）画出由静态CMOS电路实现逻辑关系Y ABD CD=+的电路图，要求使用的MOS管最少。

2.（6分）用动态电路级联实现逻辑功能Y ABC=,画出其相应的电路图。

三、简答题：（每小题5分，共20分）1.简单说明n阱CMOS的制作工艺流程，n阱的作用是什么？2.场区氧化的作用是什么，采用LOCOS工艺有什么缺点，更好的隔离方法是什么？3.简述静态CMOS 电路的优点。

4.简述动态电路的优点和存在的问题。

四、分析设计题：（共38分1.（12分）考虑标准0.13m μ CMOS 工艺下NMOS 管，宽长比为W/L=0.26/0.13m m μμ，栅氧厚度为2.6ox t nm =，室温下电子迁移率2220/n cm V s μ=，阈值电压T V =0.3V,计算 1.0GS V =V 、0.3DS V =V 和0.9V 时D I 的大小。

大学电路原理考试题型及答案一、选择题（每题2分，共20分）1. 在电路中，电压与电流之间的关系遵循什么定律？A. 欧姆定律B. 基尔霍夫电压定律C. 基尔霍夫电流定律D. 法拉第电磁感应定律答案：A2. 一个电阻为10Ω的电阻器通过1A的电流时，其消耗的功率是多少？A. 10WB. 5WC. 20WD. 25W答案：A3. 在交流电路中，电感的阻抗与频率的关系是？A. 正比B. 反比C. 无关D. 正弦关系答案：A4. 下列哪个元件不是构成基本放大电路的元件？A. 晶体管B. 电阻C. 电容D. 电动机答案：D5. 理想变压器的变压比与什么参数有关？A. 线圈的匝数B. 线圈的材料C. 线圈的温度D. 线圈的电阻答案：A6. 在RC串联电路中，电容的充放电时间常数τ是多少？A. RB. CC. RCD. 1/RC答案：C7. 电路发生谐振时，其特点是？A. 阻抗最小B. 阻抗最大C. 电流最小D. 电压最小答案：A8. 二极管的正向导通电压通常在什么范围内？A. 0.2V至0.3VB. 0.6V至0.7VC. 1.5V至2VD. 5V至6V答案：B9. 对于三相交流电路，下列哪项不是三相电路的特点？A. 三个电压相位差120度B. 每个电压幅值相等C. 频率相同D. 电流相等答案：D10. 一个电路的功率因数是0.8，这意味着什么？A. 电路的效率为80%B. 电路的无功功率占比20%C. 电路的有功功率占比80%D. 电路的视在功率是实际功率的1.25倍答案：C二、填空题（每空2分，共20分）11. 电路中任意两点间的电压是这两点间的_______。

答案：电势差12. 电流的单位是_______。

答案：安培（A）13. 在串联电路中，总电阻等于各个电阻的_______。

答案：和14. 理想电压源与理想电流源不能_______。

答案：直接相连15. 电路的功率因数表示电路的_______。

答案：有功功率与视在功率的比值16. 正弦交流电路中的瞬时功率是随时间_______的。

电路原理期末考试题及答案西南石油大学一、选择题(单选)：(20分)1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。

A、7AB、6AC、5AD、4A2、关于理想电感元件的伏安关系，下列各式正确的有( )A、u=ωLiB、u=LiC、u=jωLiD、u=Ldi/dt3、耦合电感的顺串时等效电感为( ) 。

A、Leq=L1+L2+2MB、Leq=L1+L2-2MC、Leq=L1L2-M2D、Leq=L1L2-M24、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )A、电阻性质B、电感性质C、电容性质二、填空：(每空2分，共14分)1、图1.1所示电路中理想电流源吸收的功率为。

2、图1.2所示电路中电阻的单位为Ω，则电流I为。

3、已知i=10cos(100t-30。

)A，u=5sin(100t-60。

)A,则i、u的相位差为且i u。

4、为提高电路的功率因数，对容性负载，应并接元件。

5、三相对称电路，当负载为星形接法时，相电压与线电压的关系为相电流与线电流的关系为。

三、电路见图3，用网孔分析法求I。

(10分)四、电路见图4，RL=10Ω，试用戴维南定理求流过RL的电流。

(10分)五、电路如图5，开关K 闭合前电路已稳定，用三要素法求K 闭合后的uc(t)。

六、(10分)电路如图6已知：U=8V ，Z1=1-j0.5Ω，Z2=1+j1Ω， Z3=3-j1Ω，求(1)输入阻抗Zi(2) 求、、。

七、求图7中各二端网络的等效电路。

(15分)图7七、含理想变压器电路如图8，已知n=1:10，，求负载R上电压有效值U2 。

(10分)图8B卷答案一、选择题：(20分)1、C2、D3、A4、C二、填空：(每空2分，共14分)1、-15W2、1A3、120°超前4、电感5、UL=1.732UP IL=IP三、电路见图3，用网孔分析法求I。

(10分)解：Ia（1+1）-Ic=-10Ib（2+2）-2Ic=10-2Ic=-2解得：Ic=-2A Ib=1A Ic=-6A∴I=Ib=1A四、电路如图4，RL=10Ω，试用戴维南定理求流过RL的电流。

《电路原理》期末考试题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

题号一二三四总分得分一、解答题（每小题4分，共40分）１.在下图电路中，Ｒ=２Ω，ＵＳ=９Ｖ，非线性电阻的伏安特性为若ｕＳ（ｔ）=ｃｏｓｔＶ，试求电流ｉ。

答：2. 电路如下图所示。

ｔ=０时，Ｋ闭合，ｕＣ（０＋）=Ｕｏ。

试求ｔ≥０时的ｕＣ（ｔ）。

答：3. 电路如下图（ａ）所示。

充电的电容Ｃ通过非线性电阻放电，非线性电阻的伏安特性如下图（ｂ）所示。

已知Ｃ=１Ｆ，ｕＣ（０_）=３Ｖ，试求ｕＣ（ｔ）。

答：4. 下图所示电路在换路前已工作了很长的时间，试求换路后３０Ω电阻支路电流的初始值。

答：0.25Ａ。

5. 下图所示电路在换路前已工作了很长的时间，试求电路的初始状态以及开关断开后电感电流和电容电压的一阶导数的初始值。

答：6. 将下图所示电路中电容端口左方的部分电路化成戴维南模型，然后求解电容电压的零状态响应ｕＣ（ｔ）答：7. 设下图（ａ）所示电路中电流源电流i S（t）的波形如图（ｂ）所示，试求零状态响应ｕ（ｔ），并画出它的曲线。

答：8.试求下图所示电路中的电流ｉ（ｔ），设换路前电路处于稳定状态。

答：9.在下图所示电路中，电容电压的初始值为-4Ｖ，试求开关闭合后的全响应ｕＣ（ｔ）和ｉ（ｔ），并画出它们的曲线。

答：10. 图７ ３７所示电路在换路前已建立稳定状态，试求开关闭合后的全响应ｕＣ（ｔ），并画出它的曲线。

答：二、判断题（每小题3分，共30分）1.下图所示电路在换路前已工作了很长时间，图中ＩＳ为一直流电源。

试求开关断开后的开关电压ｕＳ（ｔ）是（√）答案：2.下图所示电路将进行两次换路。

试用三要素法求出电路中电容的电压响应ｕＣ（ｔ）和电流响应ｉＣ（ｔ），并画出它们的曲线。

（√）答案：3.下图所示电路在开关断开前已处于稳定状态，试求开关断开后的零输入响应ｉＬ２（ｔ）是（×）答案：4.试求图所示电路的零状态响应ｕ（ｔ）是。

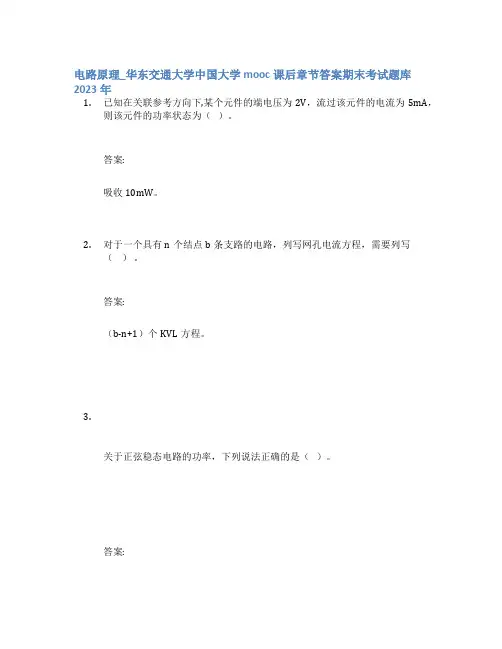

电路原理_华东交通大学中国大学mooc课后章节答案期末考试题库2023年1.已知在关联参考方向下,某个元件的端电压为2V，流过该元件的电流为5mA，则该元件的功率状态为（）。

答案:吸收10mW。

2.对于一个具有n个结点b条支路的电路，列写网孔电流方程，需要列写（）。

答案:（b-n+1）个KVL方程。

3.关于正弦稳态电路的功率，下列说法正确的是（）。

答案:电阻只消耗平均功率，电容不消耗有功功率。

4.如图，下面变换结果哪个是正确的（）。

答案:5.图示电路中输入电阻为（）Ω。

答案:56.图示电路中，结点如图所示，则un3为（）V。

答案:1.67.只需填入数据，小数点后保留2位，四舍五入。

答案:42.3##%_YZPRLFH_%##42.42##%_YZPRLFH_%##42.43 8.下列计算过程正确吗？答案:错误9.RLC串联电路，L=64μH，C=100pF，R=10Ω，电源电压U=0.5V，电路处于谐振状态，则电路中电容上的电压ＵＣ为40V。

答案:正确10.电路如图，下面网孔电流方程正确的是（）。

答案:11.答案:3012.关于最大功率传输定理的应用，下列叙述中错误的是（）。

答案:13.以下哪种电路有可能发生谐振：（）A:RC电路B:RL电路C:RLC电路D:纯电阻电路答案:C14.答案:C15.答案:B。
