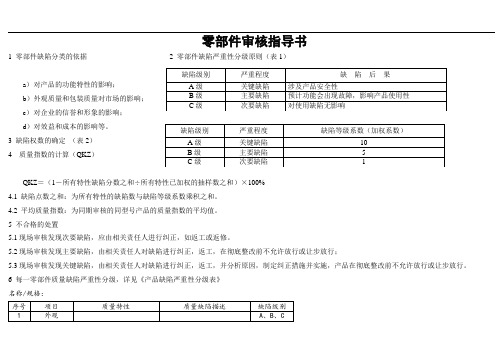

零部件审核指导书
1 零部件缺陷分类的依据
2 零部件缺陷严重性分级原则（表1）
a ） 对产品的功能特性的影响；
b ）外观质量和包装质量对市场的影响；
c ） 对企业的信誉和形象的影响；
d ）对效益和成本的影响等。
3 缺陷权数的确定 （表2）
4 质量指数的计算（QKZ ）
QKZ ＝（1－所有特性缺陷分数之和÷所有特性已加权的抽样数之和）×100% 4.1 缺陷点数之和：为所有特性的缺陷数与缺陷等级系数乘积之和。
4.2 平均质量指数：为同期审核的同型号产品的质量指数的平均值。
5 不合格的处置
5.1现场审核发现次要缺陷，应由相关责任人进行纠正，如返工或返修。
5.2现场审核发现主要缺陷，由相关责任人对缺陷进行纠正，返工，在彻底整改前不允许放行或让步放行；
5.3现场审核发现关键缺陷，由相关责任人对缺陷进行纠正，返工，并分析原因，制定纠正措施并实施，产品在彻底整改前不允许放行或让步放行。
6 每一零部件质量缺陷严重性分级，详见《产品缺陷严重性分级表》 名称/规格： 序号 项目 质量特性
质量缺陷描述
缺陷级别 1
外观 A 、B 、C
缺陷级别 严重程度 缺 陷 后 果
A 级
关键缺陷 涉及产品安全性
B 级 主要缺陷 预计功能会出现故障，影响产品使用性
C 级 次要缺陷 对使用缺陷无影响
缺陷级别 严重程度 缺陷等级系数（加权系数）
A 级 关键缺陷 10
B 级 主要缺陷 5
C 级
次要缺陷
1
2 功能/性能
3 尺寸
2。
来料检验作业指导书一、引言来料检验是指对供应商提供的原材料、零部件等进行质量检查的过程。
本作业指导书旨在为来料检验人员提供详细的操作指南，确保来料检验工作的准确性和一致性。
二、检验标准1. 来料检验应根据公司的质量管理体系和相关标准进行。
检验标准包括但不限于国家标准、行业标准、公司内部标准等。
2. 检验标准应明确规定了各项检验项目的要求和接受标准，以便判断来料的合格性。
三、检验设备1. 检验设备应符合国家标准和公司要求，并经过定期校准和维护。
2. 常用的检验设备包括但不限于千分尺、千分尺支架、显微镜、硬度计等。
四、检验流程1. 接收来料a. 检查来料的包装是否完好，是否有损坏。
b. 核对来料的数量和规格是否与定单一致。
2. 外观检验a. 根据检验标准，对来料的外观进行检查，包括表面是否有划痕、凹陷、氧化等缺陷。
b. 使用适当的检验工具，如显微镜，对弱小缺陷进行检查。
3. 尺寸检验a. 使用千分尺等测量工具，对来料的尺寸进行检查。
b. 根据检验标准，判断尺寸是否符合要求。
4. 化学成份检验a. 根据来料的材料类型，选择相应的化学成份分析方法。
b. 使用化学分析仪器，对来料的化学成份进行检测。
c. 将检测结果与检验标准进行对照，判断化学成份是否符合要求。
5. 物理性能检验a. 根据来料的物理性能要求，选择相应的检验方法和设备。
b. 进行硬度、强度、韧性等物理性能的检测。
c. 将检测结果与检验标准进行对照，判断物理性能是否符合要求。
6. 检验记录a. 对每一批次的来料检验结果进行记录，包括检验日期、检验人员、检验方法、检验结果等。
b. 检验记录应保存至少一年，并按照公司的文件管理要求进行归档。
五、不合格品处理1. 如果来料检验结果不符合检验标准，应将其视为不合格品。
2. 不合格品应及时通知供应商，并提供详细的检验结果和不合格原因。
3. 不合格品应按照公司的不合格品处理程序进行处理，包括退货、返修、报废等。

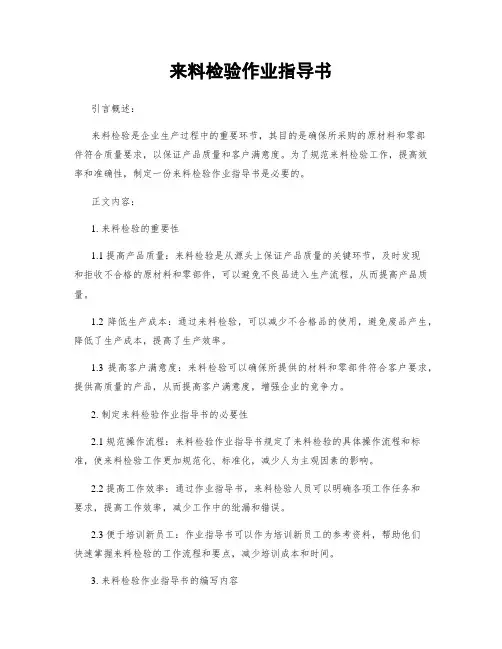

来料检验作业指导书引言概述：来料检验是企业生产过程中的重要环节，其目的是确保所采购的原材料和零部件符合质量要求，以保证产品质量和客户满意度。
为了规范来料检验工作，提高效率和准确性，制定一份来料检验作业指导书是必要的。
正文内容：1. 来料检验的重要性1.1 提高产品质量：来料检验是从源头上保证产品质量的关键环节，及时发现和拒收不合格的原材料和零部件，可以避免不良品进入生产流程，从而提高产品质量。
1.2 降低生产成本：通过来料检验，可以减少不合格品的使用，避免废品产生，降低了生产成本，提高了生产效率。
1.3 提高客户满意度：来料检验可以确保所提供的材料和零部件符合客户要求，提供高质量的产品，从而提高客户满意度，增强企业的竞争力。
2. 制定来料检验作业指导书的必要性2.1 规范操作流程：来料检验作业指导书规定了来料检验的具体操作流程和标准，使来料检验工作更加规范化、标准化，减少人为主观因素的影响。
2.2 提高工作效率：通过作业指导书，来料检验人员可以明确各项工作任务和要求，提高工作效率，减少工作中的纰漏和错误。
2.3 便于培训新员工：作业指导书可以作为培训新员工的参考资料，帮助他们快速掌握来料检验的工作流程和要点，减少培训成本和时间。
3. 来料检验作业指导书的编写内容3.1 来料检验的目的和重要性：明确来料检验的目的和重要性，使检验人员充分认识到其工作的重要性和责任。
3.2 检验标准和方法：详细列出来料检验的标准和方法，包括检验项目、检验方法、检验标准等，确保检验工作的准确性和一致性。
3.3 检验设备和工具：列出所需的检验设备和工具，并说明其使用方法和维护保养要求，确保设备和工具的正常运行。
3.4 检验记录和报告：规定检验记录和报告的格式和内容，包括检验结果、不合格品的处理方式等，方便后续的追溯和分析。
3.5 不合格品的处理：明确不合格品的处理方式，包括退货、返修、报废等，确保不合格品不会进入生产流程和出货给客户。
IQC检验作业指导书一、引言IQC（Incoming Quality Control，来料质量控制）是指对进货物料进行质量检验的过程，旨在确保供应商提供的原材料和零部件符合公司的质量要求。
本作业指导书旨在为IQC检验人员提供详细的操作指导，以确保检验过程的准确性和一致性。
二、检验流程1. 准备工作a. 确保检验设备和工具的准备就绪，包括检验仪器、量具、试剂等。
b. 确认检验样本的数量和要求，以及相关的标准和规范。
c. 检查检验记录表格，确保填写正确的信息。
2. 样品接收与标识a. 检查来料是否完好无损，包括外包装是否破损、密封是否完好等。
b. 根据公司的标识要求，为每一个样品分配惟一的标识码，并在检验记录表格上进行记录。
3. 外观检查a. 根据产品的外观标准，对样品进行外观检查，包括颜色、形状、表面光洁度等方面。
b. 使用合适的工具和仪器进行测量和评估，如显微镜、光源等。
4. 尺寸和分量检查a. 根据产品的尺寸和分量标准，使用适当的量具进行测量和称重。
b. 将测量结果与标准进行比较，确保样品符合要求。
5. 功能性检查a. 根据产品的功能要求，进行相应的功能性测试，如开关测试、电气性能测试等。
b. 使用适当的测试设备和方法，记录测试结果并与标准进行比较。
6. 包装检查a. 检查产品的包装是否符合要求，包括包装材料的完整性、标识的准确性等。
b. 根据公司的要求，对包装进行开箱检查，并记录检查结果。
7. 检验记录和报告a. 在检验过程中，及时记录检验结果和相关信息，包括样品标识、检验日期、检验人员等。
b. 根据公司的要求，生成检验报告，并将其归档保存。
三、数据分析和改进措施1. 数据分析a. 定期对IQC检验数据进行统计和分析，以识别供应商和材料的质量趋势。
b. 根据数据分析的结果，评估供应商的绩效，并采取相应的措施。
2. 改进措施a. 根据数据分析的结果，制定改进计划，包括供应商培训、材料替代、工艺改进等。
中 国 质 量 认 证 中 心产品认证作业指导书电线组件 (0101) 类产品工厂检查作业指导书（CQC/ GF.JC001-2005）版本号：第一版受控状态：受控受控编号：编制：郑秀文审核：林学栋批准：吴晓龙发布日期：2005年 06月20日实施日期：2006年01月01日第 1 页共 4 页修订日期：修订次数 修订日期 修改内容/原因 更改人 审核人 批准人第 2 页共 4 页版号：1修订日期：1.目的为了规范工厂现场检查工作中对关键元器件和材料定期确认检验、申证产品的例行检验和确认检验、运行检查、现场指定试验、产品一致性检查等内容的检查要求，确保检查有效性和检查要求的一致性，特制订本工厂检查作业指导书。
2.范围适用于电线组件（工厂界定编码：0101）产品的工厂现场检查。
3.职责3.1检查员负责按文件要求实施工厂现场检查；3.2检查处/产品处/分中心负责对检查员的现场检查活动进行指导、监督。
4.内容4.1电线组件(0101)4.1.1原材料定期确认检验插头、连接器所用原材料的定期确认检验参照插头、耦合器用原材料的定期确认检验要求。
所用电缆的定期确认检验参照电线电缆实施规则要求的定期确认检验要求。
4.1.2产品例行检验第 3 页共 4 页版号：1修订日期：例行检验项目：标志检查、电气连续性和极性检查、接地连续性检查、电气强度、电线长度（导体截面为0.5㎜2及以下时）。
4.1.3产品确认检验尺寸检查、拔出插头所需的力、标志检查、接地连续性和极性检查、接地连续性检查、电气强度试验（一次/批，最长不超过半年），电气强度、分断能力、机械强度、耐热、绝缘材料的耐非正常热、耐燃和耐漏电起痕（每年一次）。
4.1.4检测设备运行检查检测设备的运行检查参照插头、耦合器检测设备运行检查的要求。
如果另有电线电缆产品认证证书，参照电线电缆检测设备的运行检查要求。
4.1.5现场指定试验现场指定试验的项目：例行试验项目、尺寸检查、拔出力(仅对连接器) 、电线长度（导体截面为0.5㎜2及以下时），有试验条件时，可以检测分断能力、机械强度、耐热、耐非正常热、耐燃和耐漏电起痕。
采购件检验作业指导书一、引言采购件检验是指在采购过程中对所购买的机械设备、零部件、原材料等进行检验的工作。
采购件的质量直接影响整个生产过程和产品的质量，因此采购件检验是非常重要的环节。
本作业指导书旨在帮助采购部门和质量控制人员有效进行采购件的检验工作，确保所购买的采购件符合质量要求。
二、检验准备工作1. 确定检验标准：根据所购买的采购件的技术要求和性能要求，确定相应的检验标准。
可以参考相关国家标准、行业标准或企业内部标准进行制定。
2. 确定检验方法：根据采购件的特点确定相应的检验方法，包括外观检查、尺寸测量、材料分析等。
确保所选的检验方法能够准确判断采购件的质量。
3. 准备检测设备：根据所选的检验方法准备相应的检测设备，包括测量工具、试验设备等。
确保这些设备能够准确进行检验工作。
4. 建立检验记录表：制定检验记录表，记录每个采购件的检验结果，并留存相关记录和数据。
三、检验过程1. 外观检查：首先进行外观检查，包括检查表面是否有明显的划痕、凹坑、油污等缺陷，确保外观符合要求。
可以使用目视检查或显微镜进行检查。
2. 尺寸测量：根据采购件的技术要求，使用相应的测量工具对尺寸进行测量，确保采购件的尺寸满足要求。
例如，可以使用卡尺、游标卡尺等工具进行尺寸测量。
3. 材料分析：对采购件的材料进行分析，确保采购件的材料符合要求。
可以使用化学分析、金相分析等方法进行材料分析。
4. 功能检查：对采购件的功能进行检查，确保采购件能够正常运行。
根据采购件的特点选择相应的功能检查方法。
四、检验结果处理1. 合格品处理：如果采购件的检验结果符合要求，则将其标记为合格品，并进行相应的记录。
2. 不合格品处理：如果采购件的检验结果不符合要求，则将其标记为不合格品，并进行相应的记录。
根据不合格品的性质，可以采取退货、修复、报废等措施。
3. 处理意见及反馈：针对不合格品，采购部门可以提出处理意见，并将其反馈给供应商。
与供应商进行沟通，解决不合格品的问题，确保类似问题不再发生。
IQC作业指导书一、引言IQC（Incoming Quality Control）是指对供应商提供的原材料、零部件或者成品进行检验和控制，以确保产品质量符合标准要求。
本作业指导书旨在为IQC人员提供一份详细的操作指南，以确保检验过程的准确性和一致性。
二、目的本作业指导书的目的是：1. 提供IQC人员进行检验的具体步骤和要求；2. 确保IQC人员了解产品质量标准和检验方法；3. 保证IQC人员能够准确判断产品是否符合质量要求。
三、作业流程1. 准备工作在进行检验之前，IQC人员需要做好以下准备工作：1.1 确认检验物料的名称、规格和数量；1.2 准备好检验所需的仪器设备和试验工具；1.3 确保检验环境符合要求，如温度、湿度等。
2. 检验过程2.1 根据产品的质量标准，确定需要进行的检验项目；2.2 按照标准的要求，进行产品的外观检查，包括颜色、形状、尺寸等；2.3 使用相应的仪器设备进行产品的物理性能测试，如硬度、拉伸强度等；2.4 进行化学成份分析，确保产品的材料成份符合要求；2.5 根据需要，进行产品的功能性能测试，如电气性能、耐久性等；2.6 记录检验结果，并进行初步判断。
3. 判定和处理3.1 根据检验结果和产品质量标准，对产品进行判定，判断是否合格；3.2 若产品不合格，及时通知供应商，并提供详细的检验报告；3.3 对不合格产品进行分类和处理，如返工、退货等；3.4 根据不合格产品的情况，采取相应的纠正措施，以防止类似问题的再次发生。
四、数据记录和报告4.1 检验过程中，要准确记录各项数据，包括检验项目、结果和时间等；4.2 检验报告应包括产品的基本信息、检验项目和结果、判定结论等；4.3 检验报告要及时发送给相关部门和供应商，以便及时处理不合格产品。
五、安全注意事项在进行IQC作业时，需要注意以下安全事项：5.1 确保使用的仪器设备符合安全要求，并定期维护和检修；5.2 使用化学试剂时，要注意防护措施，如佩戴手套、护目镜等；5.3 遵守作业场所的安全规定，如禁止吸烟、防火等。
受控副本
作业指导书
文件名称：关键零部件和材料确认检验作业指导书 文件编号：
受控正本 编制：审核：批准：
4、
并对检验报告进行检查；
5.3.2如供应商无法提供有效的产品型式试验报告，由技术工程部会同质量管理科将采购的关键零部件和
材料送有资质的检测机构进行检验，并对检验报告进行检查。
其它确认检验方式
5.4.1针对型式试验报告中有列出，但本身是没有3C或CQC认证零部件和材料（如塑胶材料、发热管
等），则需供应商提供在规定的时间内提供有效的检测报告，或者定期抽样送样到CNAS认可测试能力的检测机构进行检验（如新宝产品验证中心或其它第三方机构）。
5.4.2检验的项目、要求、频次等具体参考附件《相关零部件确认检验要求》。
5.4.3确认检验过程中若出现不合格，则及时通知相关部门处理，具体按《不合格品管理程序》处理。
&相关文件
《不合格品管理程序》
7.相关记录
《关键零部件和材料确认检验记录表》
8.附件：
《相关零部件确认检验要求》
相关零部件确认检验要求。
作业指导书文件名称：关键零部件和材料确认检验作业指导书文件编号：受控正本受控副本编制：审核：批准：标题: 关键零部件和材料确认检验作业指导书文件修改情况记录版次/修改内容修改人审核批准日期页次AB标题: 关键零部件和材料确认检验作业指导书1、目的:依据3C强制性认证或CQC标志认证实施规则的要求，对关键零部件和材料进定期抽样进行确认检验，确保其质量满足认证产品要求。
2、适用范围适用于公司所有3C认证或CQC标志认证产品的关键零部件和材料的定期确认检验。
3、职责品管部：负责关键零部件和材料的定期确认检验。
5、4、定义关键零部件和材料关键零部件和材料：是指各型号对应的产品型式试验报告所附“元件”清单中列出的零部件/材料。
5、程序5.1 确认检验方式各关键零部件/材料，品管部IQC必须定期进行确认检验。
检验的方式可以任选以下方式：1）当每批来料检验时必须要上网查询供应商CCC/CQC认证证书的有效性。
2）要求供应商提交有效的确认检验报告；3）抽样送样到CNAS认可测试能力的检测机构进行检验（如新宝产品验证中心或其它第三方机构）；5.2 认证证书有效性查询5.2.1 若是通过3C或CQC认证（即元件清单中有注明3C或CQC认证编号）的零部件和材料，则由品管部IQC 在每批来料时去CQC网上查询其认证是否仍然有效。
5.2.2 查询方法为登录CQC以下地址“ /Chinese/search/index.asp ”，输入零部件和材料的认证编号，直接查询证书是否有效。
若“现状态”栏显示为“有效”，同时网站中显示零部件的厂家、产品名称、型号/规格与认证报告、实物一致，可认定该零部件的认证仍然是有效的，则判定该零部件或材料确认验证合格。
5.2.3 若查询时状态栏显示为“暂停”或“失效”、“找不到证书”、或显示的厂家、产品名称、型号/规格与认证报告、实物不一致时，可认定该零部件的认证有问题，则判标题: 关键零部件和材料确认检验作业指导书定该零部件或材料确认验证不合格。
5.2.4 查询完后，在《关键零部件和材料确认检验记录表》中记录查询的零部件名称、认证编号、查询日期、查询结果等。
5.3 确认检验报告5.3.1 PMC部要求供应商提供一年内由有资质的检测机构出具的合格的产品型式试验报告，并对检验报告进行检查；5.3.2 如供应商无法提供有效的产品型式试验报告，由技术工程部会同质量管理科将采购的关键零部件和材料送有资质的检测机构进行检验，并对检验报告进行检查。
5.4 其它确认检验方式5.4.1针对型式试验报告中有列出,但本身是没有3C或CQC认证零部件和材料（如塑胶材料、发热管等），则需供应商提供在规定的时间内提供有效的检测报告，或者定期抽样送样到CNAS认可测试能力的检测机构进行检验（如新宝产品验证中心或其它第三方机构）。
5.4.2检验的项目、要求、频次等具体参考附件8.1《相关零部件确认检验要求》。
5.4.3确认检验过程中若出现不合格，则及时通知相关部门处理，具体按《不合格品管理程序》处理。
6.相关文件6.1《不合格品管理程序》7.相关记录7.1《关键零部件和材料确认检验记录表》8.附件：8.1《相关零部件确认检验要求》8.1相关零部件确认检验要求标题: 关键零部件和材料确认检验作业指导书序号元件名称检验项目检验要求检验方法（仪器）1 电源插头标志标志内容及符号符合规定要求，且经久耐用清晰可辨方法一、送到第三方检测机构检验。
方法二：要求厂家在规定的时间内(每三批货)提交有效的检验报告。
方法三、定时上网查询供应商CCC证书的有效性方法一、送到第三方检测机构检验。
方法二：要求厂家在规定的时间内(每三批货)提交有效的检验报告。
方法三、定时上网查询供应商CCC证书的有效性方法一、送到第三方检测机构检验。
结构、尺寸插头尺寸应符合有关标准要求，插头应有足够的机械强度电气强度和绝缘电阻500V兆欧表不得小于5兆欧2000V 1min 100mA 无闪络击穿爬电距离和和电气间隙爬电距离大于4mm电气间隙大于3mm绝缘材料的耐非正常热、耐燃650℃灼热丝试验2 电源线标志标志内容及符号符合规定要求，且经久耐用清晰可辨结构导体、绝缘、填充、内护层、护套应符合要求绝缘电阻和电气强度大于0.011 兆欧km(2×1.0m㎡) 2000V 5min 100mA无闪络击穿3 器具耦合器标志标志和内容清晰可辨符合规定的要求，且经久耐用爬电距离和电气间隙爬电距离和电气间隙大于3mm.绝缘电阻和电气强度500V兆欧表不得小于5M 2000V 1min 100mA 无闪络击穿绝缘材料的耐非正常热和耐燃750℃和650℃灼热丝试验4 温控器标志标志内容及符号符合规定要求，且经久耐用清晰可辨绝缘电阻和电气强度500V兆欧表不得小于5M 2000V 1min 100mA 无闪络击穿发热控制器在正常使用时温度不应过高，限定值见标准。
制造偏差和漂移2型动作控制器应符合规定的制造偏差和漂移机械强度能承受（0.5±0.04）Nm的冲击试验.电气间隙、爬电距离绝缘穿通距离爬电距离大于8mm电气间隙大于6mm(加强绝缘) 耐热性、耐燃性650℃灼热丝试验5 热熔断器标志标志内容及符号符合规定要求，且经久耐用清晰可辨绝缘电阻和电气强度500V兆欧表不得小于5M 2000V 1min 100mA 无闪络击穿发热控制器在正常使用时温度不应过高，限定值见标准。
爬电距离和电气间隙爬电距离大于8mm电气间隙大于6mm(加强绝缘耐热耐燃5℃球压试验、650℃灼热丝试验6 电路板PCB板外观、标志与尺寸标志内容及符号符合规定要求合格性通过测量来检验，具体部位及限定值见标准球压试验施加20N的力，体持1小时进行球压试验，球压温度：125℃压痕直径应小于2MM灼热丝试验BWT 750℃试验条件下，应该未起燃眉针焰试验应符合标准规定要求。
7 快速连接端子插拔力测试根据《65-03-WI-226》测试端子的插拔力应符合要求标题: 关键零部件和材料确认检验作业指导书外观与尺寸 合格性通过测量来检验，需要符合产品图纸要求及标准规定方法二：要求厂家在规定的时间内(每三批货)提交有效的检验报告。
方法三、上网查询供应商CCC 证书的有效性8 外壳 外观、标志与尺寸标志内容及符号符合规定要求合格性通过测量来检验，具体部位及限定值见标准球压试验 施加20N 的力，体持1小时进行球压试验，球压温度：75℃ 压痕直径应小于2MM灼热丝试验GWT 550℃试验条件下，应该未起燃9压力行程开关标志 标记内容及符号符合规定要求且经久耐用清晰可辨绝缘电阻和电气强度500V 兆欧表1min 不得小于2兆欧1250V 1min 100mA 发热 开关在正常使用时的温度不应过高,限定值见标准. 耐久性 能经受电气和和热的耐久性 10内 部 布 线机械强度能承受(0.5±0.04)Nm 的冲击试验电气间隙,爬电距离和绝缘穿通距离 爬电距离大于8mm 电气间隙大于6mm(加强绝缘) 耐热性,耐燃性650℃灼热丝试验外观 布线槽应平滑没有锐边,布线有保护.金属导线孔也应有保护.布线与运动部件隔开,相应位置应该有绝缘层. 弯曲试验 按标准要求的弯曲试验后无损坏电气强度 带电部件与金属部件间应经受1000V 的电气强度试验 电气应力 内部布线的绝缘应能经受正常使用中可能出现的电气应力 11电机耐热性,耐燃性 导线和包裹在绝缘层外面的金属箔之间施加2000V 电压.持续15min,不应该击穿. 介电强度 击穿电流值不应大于10mA.空载试验测试过程中，产品不能出现火灾、电击等安全隐患。
试验后，待电机冷却到室温再进行1000V/1min 的耐压测试，不得有被击穿的 现象。
匝间绝缘 试验过程中要求电动机应无冒烟、火花、击穿等现象 泄漏电流 ─ 对I 类便携式器具，应≤0.75mA ； ─ 对II 类器具，应≤0.25mA12发热管堵转试验 绕组温度不应超过规定值，试验期间，不得出现闪络活有熔化金属的现象。
堵转试验后，待产品冷却到室温进行耐压测试。
方法一、送到第三方检测机构检验。
方法二：要求厂家在规定的时间内(每三批货)提交有效的检验报告。
温升试验试验后的绕组限值不得超过规定值非正常试验试验后待产品冷却到室温还应进行1000V/1min 的耐压测试。
标志 标志内容及符号符合规定要求，且经久耐用清晰可辨 绝缘电阻和电气强度500V 兆欧表不得小于2M 1000V 1min 100mA 无闪络击穿 功率 在标准偏差范围内爬电距离和电气间隙爬电距离大于8mm 电气间隙大于4mm标题: 关键零部件和材料确认检验作业指导书接地电阻在AC12V/25A下实测接地端子到各接地易触及部件之间的电阻应≤0.1Ω方法三、上网查询供应商CCC证书的有效性。
