上海宝钢集团公司企业标准冷连轧低碳钢板及钢带Q/BQB 403-1999代替Q/BQB 403-971 范围本标准规定了冷连轧低碳钢板及钢带（以下简称为钢板及钢带）的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于上海宝钢集团公司冷轧部生产的冷连轧低碳钢板及钢带，这种产品主要用于冷变形加工和表面处理，但不作表面硬化、淬火或调质处理。
2 引用标准下列标准所包含的条文，通过在本标准引用而构成本标准的条文。
本标准发布时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 222－84 钢的化学分析用试样取样法及成品化学成分允许偏差GB 223 钢铁及合金化学分析方法GB 228－87 金属拉伸试验方法GB/T 230－91 金属洛氏硬度试验方法GB/T 1818－94 金属表面洛氏硬度试验方法GB 2975－82 钢材力学及工艺性能试验取样规定GB 4156－84 金属杯突试验方法（厚度0.2～2mm）GB 6397－86 金属拉伸试验试样EURONORM 49－72 无镀层冷连轧钢板的粗糙度测量Q/BQB 400－1999 冷连轧钢板及钢带的包装、标志及质量证明书Q/BQB 401－1999 冷连轧钢板及钢带的尺寸、外形、重量及允许偏差3 分类及代号3.1 钢板及钢带按用途区分如表1所示。
表 13.2 钢板及钢带按表面质量区分为二级：高级的精整表面 FC（即O5表面）较高级的精整表面 FB（即O3表面）注：O5、O3来源于德国标准DIN 1623部分1，字母O表示从德文字表面（Oberflache）的第1个字母而来。
3.3钢板及钢带按表面结构分为四种：特别平滑 b平滑 g无光泽 m粗糙 r3.4牌号为St14的钢板及钢带按拉延级别分为三级：用于冲制拉延最复杂的零件 ZF用于冲制拉延很复杂的零件 HF用于冲制拉延复杂的零件 F4尺寸、外形、重量4.1 St15钢板及钢带的公称厚度为1.0～2.0mm，St14-T的供货厚度为0.7～1.5mm，其他尺寸及尺寸允许偏差、外形、重量应符合Q/BQB 401的规定。
I CS 77.140.50Q/SG H 46首钢总公司企业标准Q/SGZGS 324.1—2007前 言Q/SGZGS 324《冷轧低碳钢板和钢带》分为以下几个部分：——第1部分：首钢(SG)冷轧低碳钢板和钢带；——第2部分：欧标(EN)冷轧低碳钢板和钢带；——第3部分：德标(DIN)冷轧低碳钢板和钢带；——第4部分：日标(JIS)冷轧低碳钢板和钢带；——第5部分：美标(ASTM)冷轧低碳钢板和钢带。
本部分为Q/SGZGS 324《冷轧低碳钢板和钢带》的第1部分。
本标准的附录A和附录B为资料性附录。
本标准由首钢技术质量部提出并归口。
本标准起草单位：首钢股份有限公司顺义冷轧分公司、首钢技术质量部。
本标准主要起草人：乔建军、闻达、唐牧、王丽萍、姚舜。
本标准首次发布。
冷轧低碳钢板及钢带第1部分：首钢(SG)冷轧低碳钢板及钢带1 范围本标准规定了冷轧低碳钢板和钢带的分类和代号、尺寸、外形、重量及允许偏差、要求、试验方法、检验规则、包装、标志和质量证明书等内容。
本标准适用于首钢生产冷轧低碳钢板及钢带，以下简称钢板及钢带。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222 钢的成品化学成分允许偏差GB/T 223(相关部分) 钢铁及合金化学分析方法GB/T 228 金属材料室温拉伸试验方法(eqv ISO 6892:1998)GB/T 2523 冷轧薄钢板(带)表面粗糙度测量方法GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备(eqv ISO 377:1997)GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法)GB/T 5027 金属薄板和薄带塑性应变比(r值)试验方法GB/T 5028 金属薄板和薄带拉伸应变硬化指数(n值)试验方法GB/T 8170 数值修约规则GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法Q/SGZGS 322 冷轧钢板和钢带的包装、标志及质量证明书Q/SGZGS 323 冷轧钢板和钢带的尺寸、外形、重量及允许偏差3 分类和代号3.1 钢板及钢带按用途分类见表1的规定。
热连轧低碳钢板及钢带1范围本文件规定了热连轧低碳钢板及钢带的分类和代号、订货内容、尺寸、外形重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本文件适用于冷成形用热连轧低碳钢板及钢带（以下简称钢板及钢带）。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.40钢铁及合金铌含量的测定氯磺酚S分光光度法GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法GB/T223.60钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量GB/T223.64钢铁及合金锰含量的测定火焰原子吸收光谱法GB/T223.72钢铁及合金硫含量的测定重量法GB/T223.75钢铁及合金硼含量的测定甲醇蒸馏-姜黄素光度法GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量GB/T223.79钢铁多元素含量的测定X-射线荧光光谱法（常规法）GB/T223.84钢铁及合金钛含量的测定二安替比林甲烷分光光度法GB/T223.86钢铁及合金总碳含量的测定感应炉燃烧后红外吸收法GB/T228.1—2021金属材料拉伸试验第1部分：室温试验方法（GB/T228.1—2021，ISO6892-1，MOD）GB/T232金属材料弯曲试验方法GB/T247钢板和钢带包装、标志及质量证明书的一般规定GB/T709—2019热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T2975钢及钢产品力学性能试验取样位置及试样制备GB/T4336碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T8170数值修约规则与极限数值的表示和判定GB/T14977热轧钢板表面质量的一般要求GB/T17505钢及钢产品交货一般技术要求GB/T18253—2018钢及钢产品检验文件的类型GB/T20066钢和铁化学成分测定用试样的取样和制样方法GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)GB/T20125低合金钢多元素的测定电感耦合等离子体发射光谱法GB/T20126非合金钢低碳含量的测定第2部分：感应炉(经预加热)内燃烧后红外吸收法GB/T38813热轧酸洗钢板及钢带的一般要求3术语和定义GB/T709界定的以及下列术语和定义适用于本文件。
德国标准 1997年12月用以冷加工软钢制无镀层窄带材供货技术条件德文版EN 10139：1997 DINEN 10139ICS 77.140.50 对DIN1624：1987-06的补令用以冷加工软钢制窄带材无镀层供货技术条件德文版EN 10139：1997德国版EN10139具有德国标准的法律地位。
标准前言欧洲标准EN10139是由欧洲钢铁标准委员会钢制连轧平扁平产品冷加工第13技术委员会制订的。
（秘书处：比利时）。
德国标准主管委员会是DIN标准钢铁标准委员会的下属委员会01／1，主管“钢制扁平产品；由软非合金钢制冷轧带材，轧制宽度至650毫米；供货技术条件”中。
欲想知道钢种划分和处理状态的性能（见表格1），请阅DIN EN10130。
下面介绍一下在第2款中引用的欧洲标准和CEN报告的相应德国标准：欧洲标准5 见DIN 50133欧洲标准49 见SEP 1940*）CR10260 （EC1SS－1C10），见DIN V 17006－100修改对DIN 16124：1987－06标准作了下述的改动：a）钢钟划分符合DIN EN 10130的匹配b）修改了钢钟命名c）限制了轧制宽度在600毫米以下的带材使用范围。
d）删除了深冲要求；e）采纳了垂直各向异性（r值）和硬化指数n值（见表格1以及附件A和B）。
旧版本DIN 1624：1954-08,1977-07,1987-06.国家标准附件NA（供了解信息）：索引提示：DIN V 17006－100钢命名体系－缩写的各补充符号；德文版ECISS－IC10：1993。
DIN 50133试验金属材质－维氏硬度试验－范围HV0.2至HV100。
DIN EN 10130用以冷加工的软钢制冷轧平扁平产品－供货技术条件，德文版EN10130：1991。
SEP 1940*）使用随机粗糙度结构来测量钢制冷轧扁平产品的算术中等粗糙度值Ra和最大值RPc。
*) 新址：钢铁出版社股份有限公司，信箱105164迪塞多夫40042。

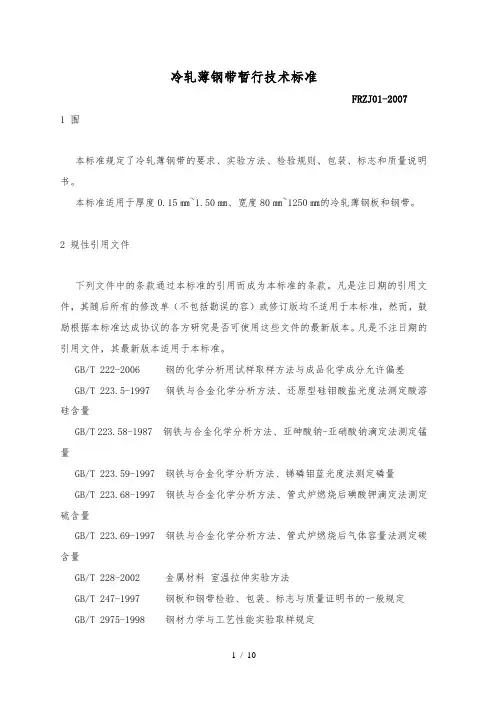

冷轧薄钢带暂行技术标准FRZJ01-20071 围本标准规定了冷轧薄钢带的要求、实验方法、检验规则、包装、标志和质量说明书。
本标准适用于厚度0.15㎜~1.50㎜、宽度80㎜~1250㎜的冷轧薄钢板和钢带。
2 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 222-2006 钢的化学分析用试样取样方法与成品化学成分允许偏差GB/T 223.5-1997 钢铁与合金化学分析方法、还原型硅钼酸盐光度法测定酸溶硅含量GB/T 223.58-1987 钢铁与合金化学分析方法、亚砷酸钠-亚硝酸钠滴定法测定锰量GB/T 223.59-1997 钢铁与合金化学分析方法、锑磷钼蓝光度法测定磷量GB/T 223.68-1997 钢铁与合金化学分析方法、管式炉燃烧后碘酸钾滴定法测定硫含量GB/T 223.69-1997 钢铁与合金化学分析方法、管式炉燃烧后气体容量法测定碳含量GB/T 228-2002 金属材料室温拉伸实验方法GB/T 247-1997 钢板和钢带检验、包装、标志与质量证明书的一般规定GB/T 2975-1998 钢材力学与工艺性能实验取样规定GB/T 4156-1984 金属杯突实验方法（厚度0.2~2㎜）GB/T 8170-1987 数值修约规则3 符号下列符号适用于本标准。
EC—钢带边缘状态，切边。
EM—钢带边缘状态，不切边（轧制边）。
FA—钢板和钢带表面质量，普通级。
FB—钢板和钢带表面质量，较高级。
PT.A—钢板和钢带厚度尺寸精度，普通厚度精度。
PT.B—钢板和钢带厚度尺寸精度，高级厚度精度。
PW.A—钢板和钢带宽度尺寸精度，普通宽度精度。
PW.B—钢板和钢带宽度尺寸精度，高级宽度精度。

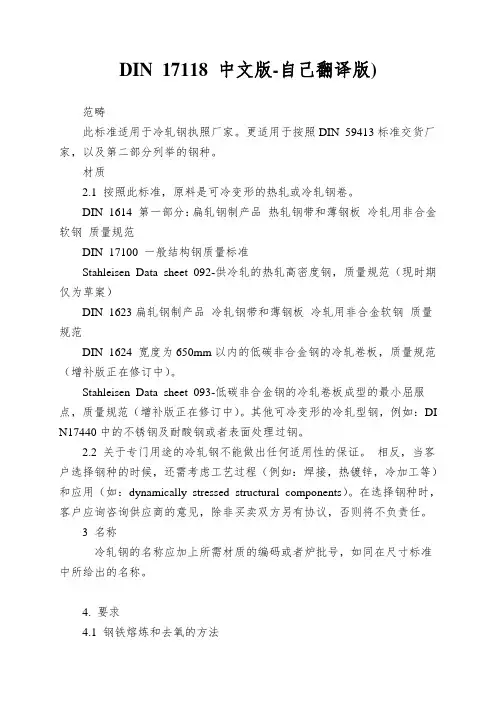

DIN 17118 中文版-自己翻译版)范畴此标准适用于冷轧钢执照厂家。
更适用于按照DIN 59413标准交货厂家，以及第二部分列举的钢种。
材质2.1 按照此标准，原料是可冷变形的热轧或冷轧钢卷。
DIN 1614 第一部分：扁轧钢制产品热轧钢带和薄钢板冷轧用非合金软钢质量规范DIN 17100 一般结构钢质量标准Stahleisen Data sheet 092-供冷轧的热轧高密度钢，质量规范（现时期仅为草案）DIN 1623扁轧钢制产品冷轧钢带和薄钢板冷轧用非合金软钢质量规范DIN 1624 宽度为650mm以内的低碳非合金钢的冷轧卷板，质量规范（增补版正在修订中）。
Stahleisen Data sheet 093-低碳非合金钢的冷轧卷板成型的最小屈服点，质量规范（增补版正在修订中）。
其他可冷变形的冷轧型钢，例如：DI N17440中的不锈钢及耐酸钢或者表面处理过钢。
2.2 关于专门用途的冷轧钢不能做出任何适用性的保证。
相反，当客户选择钢种的时候，还需考虑工艺过程（例如：焊接，热镀锌，冷加工等）和应用（如：dynamically stressed structural components）。
在选择钢种时，客户应询咨询供应商的意见，除非买卖双方另有协议，否则将不负责任。
3 名称冷轧钢的名称应加上所需材质的编码或者炉批号，如同在尺寸标准中所给出的名称。
4. 要求4.1 钢铁熔炼和去氧的方法标准规定详见2.14.2 成型过程冷轧钢是由卷板连续轧制而成。
4.3 化学成分标准规定详见2.14.4 物理性能及工艺过程标准规定详见2.1。
按照6.3.1和6.3.2的标准要求，与设定值有微小偏差也是能够同意的。
4.5 表面状况4.5.1 一样来讲，表面状况与原料在熔炼过程时的状态有关。
然而，在成型和矫直过程中，flaked-off rolling skin，微小刮伤，压力梯度等都可能造成轻微刮痕。
关于在标准范畴内的表面除锈和酸洗是可同意的。
冷轧带钢检验规范篇一：冷轧用热连轧钢带技术要求冷轧用热连轧钢带技术要求1 范围本技术要求规定了冷轧用热连轧钢带的尺寸、外形、技术要求、试验方法、检验规则及包装、标志。
本技术要求适用于集团公司冷轧用热连轧钢带，其它产品也可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版本均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 247 钢板和钢带检验、包装、标志及质量证明书的一般规定。
GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差。
3 尺寸、外形、重量及允许偏差3.1 钢带尺寸供冷轧用带钢的规格见表1。
表1 单位为毫米项目公称厚度公称宽度带卷内径带卷外径要求值1.3～6.0 600～1300 762±201200～21503.2 尺寸允许偏差钢带的尺寸允许偏差应符合的规定。
3.3 外形允许偏差3.3.1 钢带的凸度应为0.035～0.070mm。
3.3.2 钢带的楔形应不大于0.050mm，局部高点应不大于0.012mm。
3.3.3 钢带外形的其它要求应符合GB/T 709的规定。
3.4 重量钢带按实际重量交货。
4 技术要求4.1 牌号及化学成分钢的牌号及化学成分(熔炼分析)应符合相应标准的规定。
4.2 交货状态钢带以热轧状态交货。
4.3 表面质量4.3.1 钢带表面不应有气泡、结疤、折叠、裂纹、夹杂、压入氧化铁皮和对使用有害的其它缺陷。
钢带不允许有分层。
4.3.2 钢带表面允许有深度或高度不超过厚度负（或正）偏差之半的麻点、凹面、划痕等轻微局部的缺陷,但应保证钢带允许的最小厚度。
4.3.3 钢带应无边裂，边缘破口应不大于钢带宽度的允许偏差，并应保证不小于钢带的最小宽度。
4.3.4 对于钢带，由于没有机会切除带缺陷部分，所以允许带有若干不正常的部分，但有缺陷部分不得超过每卷钢带总长度的6%。
