温度安全栅组态作业指导书危害辨识
1.0联锁停车。
1.1防止电源、信号线短路造成温度安全栅损坏。
1.2防止未断开组态软件的在线通讯连接而拔出安全栅的通讯连接线。
4.3及时与工艺联系，防止误操作造成工艺指标波动导致人身伤害及设备损坏。
1.4防止静电伤害电子元器件。
准备阶段
2.1工具：
2.4.0笔记本电脑1台
组态通讯线PC-Link PCL45（COM 串口）1 根
2.1.2小平口起子3*120MM 1把
2.1.3梅花起子6*150MM 1把
2.1.4万用电表1块
2.1.5摇表1块
2.1.6刀子1把
2.1.7尖嘴钳1把
2.1.8剥线钳1把
2.2资料：硬点参数表；《联锁解除、投入工作票o
实施阶段
3.1操作步骤: 3.1.0若测点信号参与联锁或顺控，必须向工艺办理《联锁解除、投入工作票》后，执行下一步（此类故障排查需在20分钟内解决，请提醒工艺重点监护工艺状况，确保安全生产b
3.1.1确认温度安全栅供电接线是否正常，正常则连接组态通讯线PC-Link PCL45（COM串口）到笔记本电脑串口，并将通讯线另一头插入安全栅组态通讯接口。

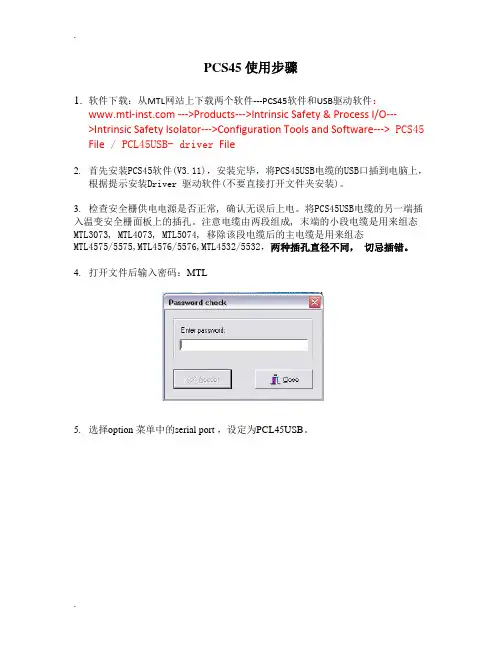

打开笔记本电脑，进入PCS45 Configuration software软件界面，输入密码（例如：MTL 系列密码为MTL ）,进入组态画面。
3.1.3点击工具栏菜单Connection^Estabish与安全栅进行通讯连接，等待连接状态条走到100%后，显示连接成功。
3.1.4点击Device data-*Basic config，对照安全栅标识查看智能检测的安全栅品牌标识、类型、软件版本、硬件版本是否正确，填入位号（Tag name \描述（Descripor \数据（Data \
3.1.5点击Device data-lnput config弹出输入数据组态界面，选择输入信号数据类型配置表：THC types栏为热电偶分度号选项、RTD types为热电阻选项、wiring为接线方式选项、Process units为工程单位选项、Linearisation为线性输出属性开关、Coldjunction ・compenstation为冷端补偿开关。
3.1.6点击Device data->Output config弹岀输出信号数据类型配置表：设置4~20mA对应的温度范围、阻尼时间常数、平滑时间常数、冷端补偿故障报警、开环报警等级、传输故障报警等级。
3.1.7点击Device data-Save to device将已经组态好的数据存储并传输到安全栅。
3.1.8 点击Display- Basic config、Display-*! nput c on fig、Display->Output c on fig 查看安全栅的在线组态数据是否正确。
3.1.9确认无误后，点击Connection->Disconnect断开组态软件与安全栅的在线通讯连接，组态完毕，关闭计算机后，拆除通讯连接电缆。
3.1.10故障排除后，向工艺申请消除《联锁解除、投入工作票》。
组态时间15分钟/点。
交接阶段
5.1连接好输入、输岀信号电缆，经过安全栅回路校验后，方可交付工艺使用。
5.2测点清单更新并将相关资料一周内归档。
5.3在《设备检修台帐》上填写检修记录，相关资料一周内必须归档。
