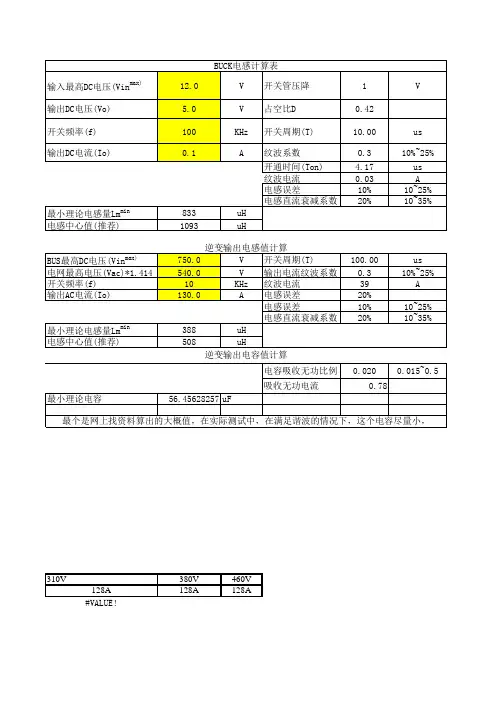

常用电容电感值

电感,电阻,电容的标准单位电感：电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，那么电感的单位是亨（H），也常用毫亨（mH）或微亨（uH）做单位。

1H=1000mH，1H=1000000uH。

电阻：电路中对电流通过有阻碍作用并且造成能量消耗的部分叫做电阻。

电阻常用R表示。

电阻的单位是欧（Ω），也常用千欧（kΩ）或者兆欧（MΩ）做单位。

1kΩ=1000Ω,1MΩ=1000000Ω。

导体的电阻由导体的材料、横截面积和长度决定。

电阻可以用万用表欧姆档测量。

测量的时候，要选择电表指针接近偏转一半的欧姆档。

如果电阻在电路中，要把电阻的一头烫开后再测量。

电容：电容是衡量导体储存电荷能力的物理量。

在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。

其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。

加上的电压越大，储存的电量就越多。

储存的电量和加上的电压是成正比的，它们的比值叫做电容。

如果电压用U表示，电量用Q表示，电容用C表示，那么电感,电阻,电容的标准单位2009-07-17 03:20电感：电感是衡量线圈产生电磁感应能力的物理量。

给一个线圈通入电流，线圈周围就会产生磁场，线圈就有磁通量通过。

通入线圈的电源越大，磁场就越强，通过线圈的磁通量就越大。

实验证明，通过线圈的磁通量和通入的电流是成正比的，它们的比值叫做自感系数，也叫做电感。

如果通过线圈的磁通量用φ表示，电流用I表示，电感用L表示，电容的单位是法（F），也常用微法（uF）或者微微法（pF）做单位。

1F=10 6 uF，1F=10 12 pF。

常用电感参数来源： | 时间：2008年11月17日电感参数1 电感量L及精度电感量L表示线圈本身固有特性，与电流大小无关。

除专门的电感线圈（色码电感）外，电感量一般不专门标注在线圈上，而以特定的名称标注。

线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o．2-o．5％。

对耦合线圈和高频扼流圈要求较低，允许10—15％。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o2 感抗XL电感线圈对交流电流阻碍作用的大小称感抗XL，单位是欧姆。

它与电感量L和交流电频率f的关系为XL=2πfL3 品质因素Q线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q 值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

线圈的品质因数为：Q=ωL/R 式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。

"为了提高线圈的品质因数Q，可以采用镀银铜线，以减小高频电阻；用多股的绝缘线代替具有同样总裁面的单股线，以减少集肤效应；采用介质损耗小的高频瓷为骨架，以减小介质损耗。

采用磁芯虽增加了磁芯损耗，但可以大大减小线圈匝数，从而减小导线直流电阻，对提高线圈Q值有利。

电阻电阻/电阻器的主要参数在电阻器的使用中，必需正确应用电阻器的参数。

电阻器的性能参数包括标称阻值及允许偏差、额定功率、极限工作电压、电阻温度系数、频率特性和噪声电动势等。

对于普通电阻器使用中最常用的参数是标称阻值和允许偏差，额定功率。

⑴标称电阻值和允许偏差每个电阻器都按系列生产,有一个标称阻值。

不同标称系列，电阻器的实际值在该标称系列允许误差范围之内。

例如，Ｅ24系列中一电阻的标称值是1000欧，Ｅ24系列电阻的偏差是5%，这个电阻器的实际值可能在950～1050欧范围之内的某一个值，用仪表测得具体的阻值就是这个电阻的实际值。

表1-4 几种固定电阻器的外形和特点压。

器、仪表等。

电路。

在要求电阻偏差小的电路中，可选用Ｅ48、Ｅ96、Ｅ192精密电阻系列，在电阻器的使用中，根据实际需要选用不同精密度的电阻，一般来说误差小的电阻温度系数也小，阻值稳定性高。

电阻的单位是欧姆，用符号Ω表示。

还常用千欧（KΩ）、兆欧（MΩ）等单位表示。

单位之间的换算关系是：1ＭΩ＝1000ＫΩ＝1000000Ω⑵电阻器的额定功率电阻器在电路中实际上是个将电能转换成热能的元件，消耗电能使自身温度升高。

电阻器的额定功率是指在规定的大气压和特定的温度环境条件下，长期连续工作所能呈受的最大功率值。

电阻器实际消耗的电功率Ｐ等于加在电阻器上的电压与流过电阻器电流的乘积，即Ｐ＝ＵＩ。

电阻器的额定功率从0. 05Ｗ至500Ｗ之间数十种规格。

在电阻的使用中，应使电阻的额定功率大于电阻在电路中实际功率值的1.5～2倍以上。

表1-5 电阻器和电位器的命名方法图1-4 电阻器额定功率的图形符号在现代电子设备中，还常用到如水泥电阻和无引脚的片状电阻等新型电阻器。

水泥电阻体积小，功率较大，在电路中常作降压或分流电阻。

片状电阻有两种类型，厚膜片状电阻和薄膜片状电阻。

目前常用的是厚膜电阻，如国产ＲＬ11系列片状电阻。

片状电阻的特点是体积小，重量轻，高频特性好，无引脚采用贴焊安装。

电阻、电容、电感及其阻抗、容抗、感抗概念回顾(/yeqishi/article/details/5441820)[原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。

我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。

为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。

电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。

电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。

电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。

一个电子的电荷是1.6×10ˉ19库仑。

电感自感与互感的统称。

自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。

以字母L表示，单位为亨H。

互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。

这种现象叫做互感现象，简称互感。

以字母M表示，单位为亨H。

感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。

感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。

容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。

电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。

不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。

（金银必为误差位）倒数第二位为精度位。

即10的几次方。

前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。

一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。

每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。

E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。

均见表1所示。

表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。

E6的比值约1.5。

E12的比值约为1.2。

E24的比值约为1.1等。

系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。

例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。

每个系列同一数量级的电阻，可用少数几个数来表示。

例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。

生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。

常用电感与电容值一、引言电感与电容是电路中常见的两种被动元件，它们在电子设备中起到了重要的作用。

本文将介绍常用的电感与电容的值，以及它们在不同领域中的应用。

二、电感的常用值1. 小电感：小电感的值一般在1微亨（μH）到100微亨之间。

这种电感常用于低频电路中，如音频放大器、收音机等。

小电感的特点是体积小、重量轻，适合于集成电路中的应用。

2. 中等电感：中等电感的值一般在100微亨到1毫亨（mH）之间。

这种电感常用于中频电路中，如调谐电路、滤波器等。

中等电感的特点是频率响应较好，能够提供较高的阻抗。

3. 大电感：大电感的值一般在1毫亨到100毫亨之间。

这种电感常用于高频电路中，如射频放大器、天线匹配等。

大电感的特点是能够提供较高的阻抗，并具有较好的频率响应。

三、电容的常用值1. 小电容：小电容的值一般在1皮法（pF）到100皮法之间。

这种电容常用于高频电路中，如射频滤波器、天线匹配等。

小电容的特点是体积小、重量轻，能够提供较高的容抗。

2. 中等电容：中等电容的值一般在100皮法到1微法（μF）之间。

这种电容常用于中频电路中，如调谐电路、滤波器等。

中等电容的特点是频率响应较好，能够提供较高的容抗。

3. 大电容：大电容的值一般在1微法到100毫法（mF）之间。

这种电容常用于低频电路中，如电源滤波器、电动机启动器等。

大电容的特点是能够提供较高的容抗，并具有较好的频率响应。

四、电感与电容的实际应用举例1. 电感的应用：电感常用于电源滤波器中，用于去除电源中的高频噪声。

例如，一些音频放大器中使用的电感可以滤除电源中的杂波，提供干净的电源信号，以保证音频信号的质量。

2. 电容的应用：电容常用于射频滤波器中，用于选择性地通过或阻断特定频率的信号。

例如，手机中的射频滤波器使用电容来选择性地通过特定频率的信号，以保证通信质量。

五、总结电感与电容是电子设备中常见的两种被动元件，它们在电路中起到了重要的作用。

本文介绍了常用的电感与电容的值，并举例说明了它们在不同领域中的应用。

用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。

电阻的标称阻值，往往和它的实际阻值不完全相符。

有的阻值大一些，有的阻值小一些。

电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。

表2是常用电阻允许误差的等级。

表2常用电阻允许误差的等级表3普通固定电阻标称阻值系列不同的电路对电阻的误差有不同的要求。

一般电子电路，采用I级或者II级就可以了。

在电路中，电阻的阻值，一般都标注标称值。

如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。

当电流通过电阻的时候，电阻由于消耗功率而发热。

如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。

电阻长时间工作时允许消耗的最大功率叫做额定功率。

电阻消耗的功率可以由电功率公式：P=IxUP=I2xRP=U2/R图2电阻的功率标识图3电阻的类型标识表5常用电阻的技术特性碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

表6色环颜色所代表的数字或意义比方有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。

这个电阻的阻值就是270000欧，误差是±10%。

双比方有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

二、电阻器的分类三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。

2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。

允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1（或00〕、±2%-0.2（或0〕、±5%-I 级、±10%-II级、±20%-III级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为一55°C〜+70°C的条件下，电阻器长期工作所允许耗散的最大功率。

电阻、电容、电感规格、封装、尺寸、功率识别贴片电阻和贴片电容是电子元器件中常用的两种。

贴片电阻的封装有9种，分别用两种尺寸代码来表示，其中一种是由4位数字表示的EIA代码，另一种是米制代码。

常用的0603封装指的是英制代码。

下表列出了贴片电阻封装英制和公制的关系及详细尺寸。

电容和电阻的封装尺寸是一样的，如0805和1206等。

电阻封装尺寸与功率有对应关系，通常来说，0201对应1/20W，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W。

电容电阻的外形尺寸和封装也有对应关系，如0402对应1.0x0.5，0603对应1.6x0.8，0805对应2.0x1.2，1206对应3.2x1.6，1210对应3.2x2.5，1812对应4.5x3.2，2225对应5.6x6.5.以上是常规贴片电阻的部分介绍。

102－5％精度阻值表示法是一种常用的电阻命名方法。

其中，前两位数字表示有效数字，第三位数字表示有多少个零，基本单位为___（Ω）。

例如，102表示1000Ω，即1KΩ。

另外，1002是1％阻值表示法，其中前三位数字表示有效数字，第四位数字表示有多少个零，基本单位同样为___。

例如，1002表示Ω，即10KΩ。

此外，J－和F－分别表示电阻的精度为5％和1％，而T－则表示编带包装。

贴片电阻的阻值表示也是数字与“R”组合表示的。

例如，3欧姆用3R0表示，10欧姆用100表示，100欧姆用101表示。

其中，“R”表示小数点的意思，而101后面个位数的“1”表示带有1个零。

另外，电阻上的数字和字母表示的就是阻值。

例如，R002表示0.002欧姆，180表示的是18欧姆。

此外，通过电阻的背景颜色和字体颜色可以区分电阻和电容。

电阻的背景颜色除了端角外应该是黑色的，而电容则没有字体表示和黑色背景颜色。

贴片电阻的命名中，阻值误差精度有±1％、±2％、±5％、±10％等不同精度。

1．贴片电容C：100nF/ 50V X7R +/-10% 0805, -55℃到+125℃>100nF / 25V X5R +/-10% 0805， +10℃---+85℃一 NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

封装DC="50V"DC="100V"08050.5---1000pF0.5---820pF12060.5---1200pF0.5---1800pF1210560---5600pF560---2700pF22251000pF---0.033μF1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

二 X7R电容器X7R电容器被称为温度稳定型的陶瓷电容器。

当温度在-55℃到+125℃时其容量变化为15%，需要注意的是此时电容器容量变化是非线性的。

X7R电容器的容量在不同的电压和频率条件下是不同的，它也随时间的变化而变化，大约每10年变化1%ΔC，表现为10年变化了约5%。

X7R电容器主要应用于要求不高的工业应用，而且当电压变化时其容量变化是可以接受的条件下。

它的主要特点是在相同的体积下电容量可以做的比较大。

下表给出了X7R电容器可选取的容量范围。

封装DC="50V"DC="100V"0805330pF---0.056μF330pF---0.012μF12061000pF---0.15μF1000pF---0.047μF12101000pF---0.22μF1000pF---0.1μF22250.01μF---1μF0.01μF---0.56μF三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器。
