磁化曲线

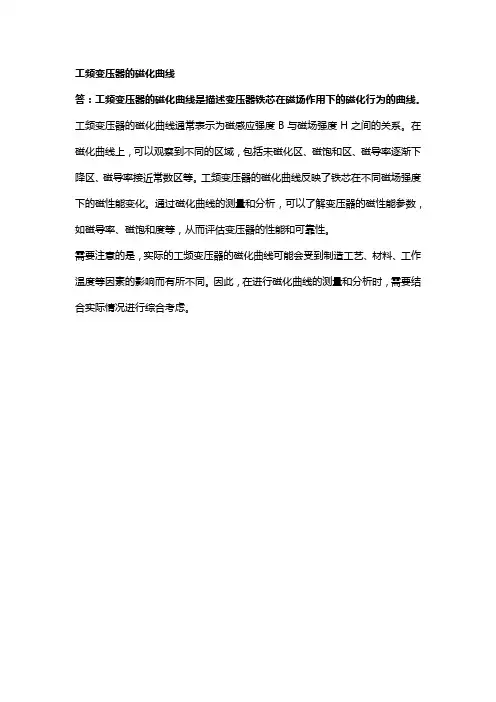

工频变压器的磁化曲线
答：工频变压器的磁化曲线是描述变压器铁芯在磁场作用下的磁化行为的曲线。

工频变压器的磁化曲线通常表示为磁感应强度B与磁场强度H之间的关系。

在磁化曲线上，可以观察到不同的区域，包括未磁化区、磁饱和区、磁导率逐渐下降区、磁导率接近常数区等。

工频变压器的磁化曲线反映了铁芯在不同磁场强度下的磁性能变化。

通过磁化曲线的测量和分析，可以了解变压器的磁性能参数，如磁导率、磁饱和度等，从而评估变压器的性能和可靠性。

需要注意的是，实际的工频变压器的磁化曲线可能会受到制造工艺、材料、工作温度等因素的影响而有所不同。

因此，在进行磁化曲线的测量和分析时，需要结合实际情况进行综合考虑。

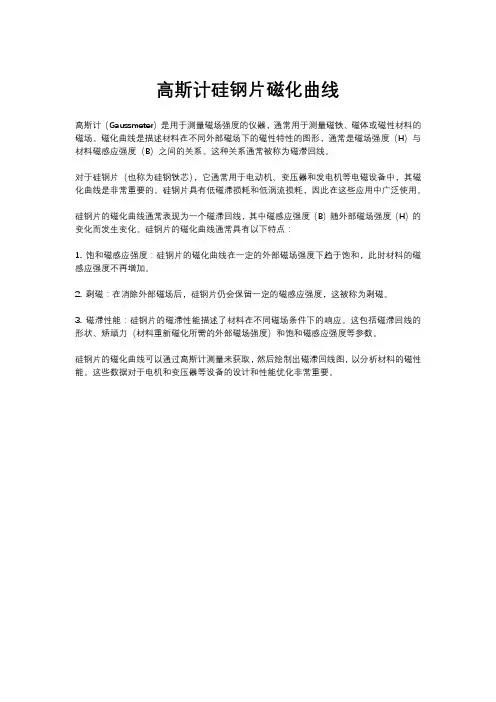

高斯计硅钢片磁化曲线
高斯计（Gaussmeter）是用于测量磁场强度的仪器，通常用于测量磁铁、磁体或磁性材料的磁场。

磁化曲线是描述材料在不同外部磁场下的磁性特性的图形，通常是磁场强度（H）与材料磁感应强度（B）之间的关系。

这种关系通常被称为磁滞回线。

对于硅钢片（也称为硅钢铁芯），它通常用于电动机、变压器和发电机等电磁设备中，其磁化曲线是非常重要的。

硅钢片具有低磁滞损耗和低涡流损耗，因此在这些应用中广泛使用。

硅钢片的磁化曲线通常表现为一个磁滞回线，其中磁感应强度（B）随外部磁场强度（H）的变化而发生变化。

硅钢片的磁化曲线通常具有以下特点：
1. 饱和磁感应强度：硅钢片的磁化曲线在一定的外部磁场强度下趋于饱和，此时材料的磁感应强度不再增加。

2. 剩磁：在消除外部磁场后，硅钢片仍会保留一定的磁感应强度，这被称为剩磁。

3. 磁滞性能：硅钢片的磁滞性能描述了材料在不同磁场条件下的响应。

这包括磁滞回线的形状、矫顽力（材料重新磁化所需的外部磁场强度）和饱和磁感应强度等参数。

硅钢片的磁化曲线可以通过高斯计测量来获取，然后绘制出磁滞回线图，以分析材料的磁性能。

这些数据对于电机和变压器等设备的设计和性能优化非常重要。

铁氧体磁化曲线铁氧体是由铁氧矿晶体组成的一类陶瓷材料，具有良好的磁性能。

其中最常用的是氧化铁镍锌铁氧体（Ni-Zn ferrite）和氧化铁铜锌铁氧体（Cu-Zn ferrite），它们用于制造变压器、电感器、磁芯等电子元件。

铁氧体的磁性能是其重要的物理性质之一。

其磁化曲线是指一定外加磁场下，铁氧体样品的磁化强度与磁场强度之间的关系，通过磁化曲线可以了解样品的磁化特性。

磁化曲线的特点铁氧体的磁化曲线通常是典型的半椭圆形，如下图所示：磁化曲线的横坐标为外加磁场强度，单位是Oe或A/m，纵坐标为样品的磁感应强度，单位是G或T。

磁化曲线的典型特点是在低磁场下，样品的磁感应强度迅速增加，到一定磁场强度后趋于饱和。

在磁场降至零时，样品的磁感应强度并不为零，而是存在一定的剩磁，这是由于样品中磁矩的自发磁化导致的。

在磁场方向与样品中心垂直时，磁化曲线的最大输出磁感应强度称为饱和磁感应强度，BSAT，它是铁氧体磁性能的重要参数之一。

饱和磁感应强度越高，说明铁氧体的磁性能越强。

影响磁化曲线的主要因素铁氧体磁化曲线的形态和特性与样品的制备、化学成分、晶体结构、温度等因素都有关系。

以下是影响铁氧体磁化曲线的几个主要因素：1.铁氧体的烧结温度和过烧时间。

烧结温度和过烧时间是影响铁氧体晶体尺寸和界面结构的重要因素，进而影响铁氧体的磁性能。

过高或过低的烧结温度和过烧时间都会使铁氧体的磁性能降低。

2.铁氧体的化学成分。

不同化学成分的铁氧体具有不同的磁性能。

分别含有氧化铁、氧化镍和氧化锌的Ni-Zn ferrite及Cu-Zn ferrite材料具有不同的饱和磁感应强度。

3.晶体结构。

晶体结构是决定铁氧体磁性能的关键因素。

Ni-Zn ferrite属于尖晶石结构，Cu-Zn ferrite属于非晶质或部分结晶状态。

晶体结构不同，其磁性能也不同。

4.外加磁场的方向和大小。

铁氧体的磁性能与磁场的方向和大小有关。

在磁场方向与样品中心垂直时，铁氧体的饱和磁感应强度会比在平行方向下高一些。

非晶合金材料2605SA1是一种具有优异磁性能的材料，在磁性材料领域有着广泛的应用。

在研究非晶合金材料2605SA1的磁性能时，磁化曲线和损耗曲线是两个非常重要的参数，可以直观地反映材料的磁性能和功耗特性。

本文将分别从磁化曲线和损耗曲线两个方面对非晶合金材料2605SA1的磁性能进行探讨。

1. 磁化曲线磁化曲线是描述材料磁化特性的重要参数，它反映了材料在外加磁场作用下的磁化过程。

对于非晶合金材料2605SA1来说，其磁化曲线的特点主要包括饱和磁感应强度、剩余磁感应强度、矫顽力和磁导率等。

1.1 饱和磁感应强度作为材料的基本磁性能参数之一，饱和磁感应强度反映了材料在磁化过程中能达到的最大磁感应强度。

对于非晶合金材料2605SA1而言，其饱和磁感应强度高，表明其磁化能力强，适用于要求高磁感应强度的领域。

1.2 剩余磁感应强度剩余磁感应强度是指在去除外加磁场后材料中仍残留的磁感应强度。

对于非晶合金材料2605SA1来说，其剩余磁感应强度较低，表明其具有良好的磁消磁特性，能够快速消除外界磁场的影响。

1.3 矫顽力矫顽力是描述材料抵抗外加磁场的能力，也可以理解为去磁化材料所需的磁场强度。

对于非晶合金材料2605SA1而言，其矫顽力较小，表明其易于磁化和去磁化，具有较好的磁性响应速度。

1.4 磁导率磁导率是描述材料对磁场响应的能力，是磁化曲线中的重要参数之一。

对于非晶合金材料2605SA1来说，其磁导率较高，表明其具有良好的磁性能，能够快速响应外加磁场的变化。

2. 损耗曲线损耗曲线是描述材料在磁化过程中的能量损耗特性的参数，它直接影响着材料在实际应用中的功耗和效率。

对于非晶合金材料2605SA1来说，其损耗曲线主要包括铁损和涡流损耗。

2.1 铁损铁损是非晶合金材料在外加交变磁场中产生的能量损耗，其大小取决于材料的磁导率、频率和磁感应强度等因素。

对于非晶合金材料2605SA1而言，其铁损较低，表明其在高频磁场下具有较低的能量损耗，能够提高材料的工作效率。

动态法测量磁滞回线和磁化曲线实验报告动态法测量磁滞回线和磁化曲线实验报告一、引言磁滞回线和磁化曲线是研究磁性材料磁化性质的重要工具。

磁滞回线描述了材料在外加磁场作用下磁化程度的变化规律，而磁化曲线则反映了材料的磁化特性。

本实验通过动态法测量磁滞回线和磁化曲线，旨在深入了解磁性材料的磁化行为，并通过分析实验数据得出相关结论。

二、实验原理1. 磁滞回线磁滞回线是描述材料在外加磁场逐渐增加和减小过程中磁化程度的变化情况。

在实验中，我们需要使用霍尔效应磁强计来测量磁场强度，从而可以得到材料的磁滞回线。

2. 磁化曲线磁化曲线是描述材料在外加磁场作用下磁化程度随磁场变化的曲线。

在实验中，我们需要使用霍尔效应磁强计和恒流源来测量材料在不同磁场强度下的磁场强度和磁化强度，并绘制出磁化曲线。

三、实验步骤1. 实验准备：a. 准备一块磁性材料样品，并将其放置在实验装置上。

b. 连接霍尔效应磁强计和恒流源到实验装置上，确保测量的准确性和稳定性。

2. 磁滞回线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。

b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。

c. 逐渐减小恒流源的电流，重复步骤b的测量过程。

d. 根据实验数据绘制磁滞回线图。

3. 磁化曲线的测量：a. 调整恒流源的电流使得霍尔效应磁强计输出为零。

b. 逐渐增加恒流源的电流，记录同时测量到的磁场强度和霍尔效应磁强计输出的数值。

c. 根据实验数据绘制磁化曲线图。

四、实验结果与讨论1. 磁滞回线的分析根据所测得的磁滞回线数据，我们可以观察到磁性材料在磁场逐渐增大过程中逐渐磁化，达到饱和磁化强度后，进一步增大磁场也不会有明显增加的效果。

而在磁场逐渐减小过程中，磁性材料的磁化程度也会随之减小，直到完全消除磁化。

磁滞回线的形状对应着材料的磁滞损耗和剩磁等特性。

2. 磁化曲线的分析根据所测得的磁化曲线数据，我们可以观察到磁性材料在不同磁场强度下的磁化程度存在一定的非线性关系。

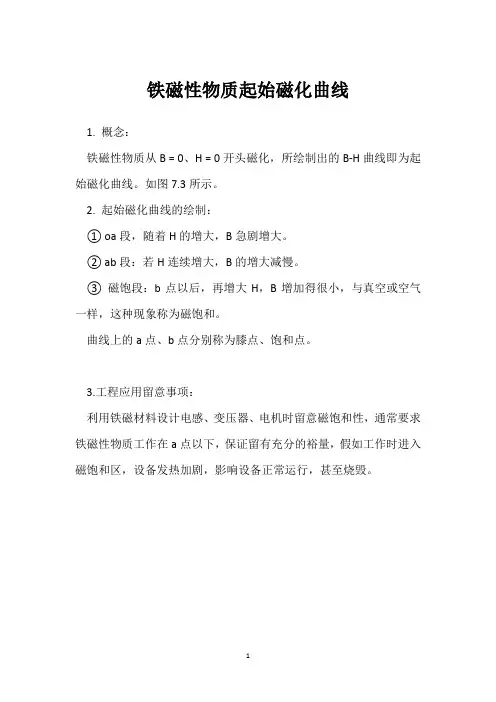

铁磁性物质起始磁化曲线
1. 概念：
铁磁性物质从B = 0、H = 0开头磁化，所绘制出的B-H曲线即为起始磁化曲线。

如图7.3所示。

2. 起始磁化曲线的绘制：
① oa段，随着H的增大，B急剧增大。

② ab段：若H连续增大，B的增大减慢。

③ 磁饱段：b点以后，再增大H，B增加得很小，与真空或空气一样，这种现象称为磁饱和。

曲线上的a点、b点分别称为膝点、饱和点。

3.工程应用留意事项：
利用铁磁材料设计电感、变压器、电机时留意磁饱和性，通常要求铁磁性物质工作在a点以下，保证留有充分的裕量，假如工作时进入磁饱和区，设备发热加剧，影响设备正常运行，甚至烧毁。

1。

磁化曲线的测量方法及原理
磁化曲线测量是一种常见的磁性材料特性测试方法，用于了解材料对外加磁场的响应。

其原理基于磁场对材料磁化强度的影响，借助特定的测量设备和方法，可以得到材料的磁化曲线。

磁化曲线测量通常使用霍尔效应传感器或磁电阻传感器来检测磁场强度，然后通过测量磁场与材料单位体积内的磁矩之间的关系，来获得材料的磁化曲线。

下面介绍几种常见的测量方法和原理：
1. 恒定磁场法：这种方法通过在恒定磁场下测量材料的磁场强度，然后计算磁感应强度和磁化强度之间的关系。

在测量过程中，通过改变磁场的大小和方向，可以得到不同条件下的磁化曲线。

2. 恒定磁化力法：这种方法通过施加恒定磁场的同时测量施加在材料上的磁化力，然后计算磁感应强度和磁化强度之间的关系。

通过改变施加的磁场强度和方向，可以得到不同条件下的磁化曲线。

3. 振荡法：这种方法使用交变磁场作用在材料上，测量磁化的振荡响应。

通过在不同频率下测量磁场强度和磁感应强度之间的相位差和幅度变化，可以得到磁化曲线。

4. 磁滞回线法：这种方法通过在不同磁场条件下测量材料的磁感应强度变化，
来绘制出磁滞回线。

通过分析磁滞回线的形状和特点，可以了解材料的磁化特性。

测量磁化曲线的目的是了解材料的磁性能，包括磁化强度、磁导率、磁滞损耗等。

这些参数对于材料的应用具有重要意义，例如在电机、传感器、磁存储器等领域。

通过磁化曲线测量，可以帮助研究人员选择合适的材料，设计和优化相关设备和系统的性能。

一.磁性材料的基本特性1.磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线(M～H或B～H曲线)。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2.软磁材料的常用磁性能参数•饱和磁感应强度Bs: 其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列；•剩余磁感应强度Br: 是磁滞回线上的特征参数,H回到0时的B值. 矩形比: Br/Bs；•矫顽力Hc: 是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）；•磁导率m:是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关；•初始磁导率mi、最大磁导率mm、微分磁导率md、振幅磁导率ma、有效磁导率me、脉冲磁导率mp；•居里温度Tc: 铁磁物质的磁化强度随温度升高而下降,达到某一温度时,自发磁化消失,转变为顺磁性, 该临界温度为居里温度. 它确定了磁性器件工作的上限温度；•损耗P: 磁滞损耗Ph及涡流损耗Pe P=Ph+Pe=af+bf2+cPeμf2t2/,r 降低磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率r；•在自由静止空气中磁芯的损耗与磁芯的温升关系为:总功率耗散（亳瓦特）/表面积（平方厘米）3.软磁材料的磁性参数与器件的电气参数之间的转换•设计软磁器件通常包括三个步骤:正确选用磁性材料；•合理确定磁芯的几何形状及尺寸；•根据磁性参数要求，模拟磁芯的工作状态得到相应的电气参数。

材料:B H,m磁芯(S,l):f～F器件(N):U～I,LI ～H: H = IN/l磁势F =ò Hdl=HlNf = ò UdtL～m:L＝AL N2 =4N2m SK /D′10-9U ～B:U = Ndf/dt = kfNBS ′10-6二、常用软磁磁芯的特点及应用(一).粉芯类1.磁粉芯磁粉芯是由铁磁性粉粒与绝缘介质混合压制而成的一种软磁材料。

初始磁化曲线什么是磁化曲线磁化曲线是描述磁性材料在外磁场作用下磁化行为的一条曲线。

它能够反映磁化过程中磁场与磁化强度的关系。

磁化过程的基本概念在研究磁化曲线之前，我们需要了解一些磁化过程的基本概念：1.磁滞回线：当外磁场的大小从0逐渐增大再减小到0时，磁化强度随之增大再减小形成的一条闭环曲线。

2.饱和磁化：当外磁场达到一定大小后，磁化强度不再随之增大而趋于饱和，此时的磁化强度称为饱和磁化。

3.剩余磁化：当外磁场减小到0后，磁化材料中仍然存在一定的磁化强度，称为剩余磁化。

磁化曲线的基本特点磁化曲线一般分为顺磁性材料、铁磁性材料和抗磁性材料三种类型，它们的磁化曲线特点各不相同。

顺磁性材料的磁化曲线顺磁性材料的磁化曲线呈现出线性关系。

在外磁场作用下，磁化强度随着磁场的增大而增大，而在磁场减小时，磁化强度也随之减小。

顺磁性材料的磁化曲线无磁滞回线，没有饱和磁化和剩余磁化。

铁磁性材料的磁化曲线铁磁性材料的磁化曲线呈现出非线性关系。

在外磁场作用下，磁化强度随着磁场的增大而增大，但当外磁场达到一定大小后，磁化强度趋于饱和，不再随之增大。

铁磁性材料的磁化曲线存在磁滞回线，当外磁场逐渐增大再减小时，磁化强度也随之增大再减小。

而且在外磁场减小到0时，铁磁性材料存在一定的剩余磁化。

抗磁性材料的磁化曲线抗磁性材料的磁化曲线呈现出线性关系，但是与顺磁性材料不同的是，抗磁性材料的磁化强度与外磁场方向相反。

在外磁场作用下，磁化强度随着磁场的增大而减小，而在磁场减小时，磁化强度也随之增大。

抗磁性材料的磁化曲线无磁滞回线，没有饱和磁化和剩余磁化。

磁化曲线的应用磁化曲线可以广泛应用于材料科学、电子工程、磁学等领域。

1.材料科学：通过研究不同类型材料的磁化曲线，可以了解材料的磁性质，并对材料进行分类和应用。

例如，顺磁性材料常用于磁记录材料、磁医学等领域；铁磁性材料常用于电力变压器、电动机等领域。

2.电子工程：了解磁化曲线可以帮助设计和优化电磁元件，如电暖器、电磁阀等。

磁化曲线的名词解释磁化曲线是一种描述物质磁化行为的曲线，它表示了物质在外加磁场作用下的磁化程度与磁场强度之间的关系。

磁化曲线是磁性材料重要的性能参数之一，具有广泛的应用价值。

磁化曲线的形状特征由磁性材料的磁化机制和物理性质决定，是研究磁性材料的基础。

通过对磁化曲线的分析，可以得到磁性材料的各种磁性参数，如磁化饱和强度、剩余磁感应强度和矫顽力等。

这些参数对于磁性材料的应用和性能评价至关重要。

磁化曲线一般呈现出S型，其具体形状根据材料的不同而异。

在低外加磁场强度下，磁化曲线一开始是一个线性段，表示材料的磁化度很小，磁感应强度与外加磁场强度呈线性关系。

随着外加磁场的进一步增强，磁化曲线逐渐弯曲，进入非线性段。

此时，磁化度不断增大，材料的磁感应强度先迅速增加，后趋于平缓，直至趋于饱和。

磁化曲线的饱和段是指磁感应强度达到最大值的区域。

在该区域内，材料已经达到了最大的磁化度，进一步增加外加磁场也无法使其增加更多的磁化度。

这种饱和现象与磁性材料内部的磁畴结构有关。

在饱和段后的高磁场区域，材料的磁感应强度有可能略微减小，这是因为材料中的磁畴结构受到破坏，导致部分磁化度的损失。

磁化曲线还可以通过其形状来区分不同类型的磁性材料。

常见的磁性材料有铁、镍、钴等。

例如，铁磁材料的磁化曲线呈现出典型的S型，剩余磁感应强度较大，适合用于制作永磁体；而顺磁材料的磁化曲线为直线，不具备剩余磁场，适合用于磁化探测和磁共振成像等应用。

磁化曲线的解释不仅涉及到物理学原理，还与材料科学和工程密切相关。

磁化曲线可以提供磁性材料的磁化特性及其应用方向的指导。

例如，在磁记录领域，磁化曲线被广泛用于设计和评估磁存储材料的性能，提高磁读写的稳定性和可靠性。

此外，在电动机、发电机、变压器等能源转化和传输设备中，磁化曲线也为磁性材料的选材和设计提供了依据。

总之，磁化曲线是一种重要的磁性材料性能参数，能够直观地反映物质在外加磁场作用下的磁化行为。

通过对磁化曲线的分析，我们可以获得磁性材料的各种磁性参数，并为磁性材料的应用和性能提供科学依据。

初始磁化曲线和基本磁化曲线的区别
初始磁化曲线和基本磁化曲线均是描述磁性材料磁化特性的曲线，但二者有明显区别。

初始磁化曲线是指在磁场强度为零时，磁性材料在外界无磁场作用下所存在的自发磁化状态。

在该状态下，磁性材料的磁矩方向是随机分布的，整体磁化强度为零。

随着外界磁场的加强，磁矩开始逐渐沿着外磁场方向排列，直到达到饱和磁化强度。

而基本磁化曲线则是指在磁场强度为零时，磁性材料经过预处理（如热处理、冷轧等）后所呈现的磁化状态。

在该状态下，磁性材料的磁矩方向已经有了一定的排列规律，通常是沿着材料的主要磁畴方向排列。

随着外界磁场的加强，磁矩开始逐渐偏离主要磁畴方向，直到达到饱和磁化强度。

因此，初始磁化曲线和基本磁化曲线的区别主要在于磁矩排列状态的不同。

初始磁化曲线是描述材料完全没有磁场作用下的磁化状态，而基本磁化曲线则是描述材料在预处理后的磁化状态。

在实际应用中，通常使用基本磁化曲线作为磁性材料的标准曲线。

- 1 -。

取向硅钢是一种具有高磁导率和高磁饱和度的硅钢片，广泛应用于电力电子设备中。

为了了解取向硅钢的磁性能，可以通过磁化曲线来研究。

磁化曲线是指在不同磁场强度下，取向硅钢的磁化程度（磁化率）与磁场强度之间的关系。

取向硅钢的磁化曲线分为三个阶段：
1. 非磁饱和阶段：在这个阶段，随着磁场强度的增加，磁化率线性增加。

这个阶段的磁化曲线可以帮助我们了解取向硅钢在低磁场下的磁性能。

2. 磁饱和阶段：在这个阶段，随着磁场强度的继续增加，磁化率逐渐趋于饱和。

在这个阶段，磁化曲线呈现出一个S形，表示磁场强度与磁化率之间的关系变得更为复杂。

3. 磁饱和后阶段：在这个阶段，磁场强度已经超过磁饱和点，磁化率随磁场强度的增加而略有增加，但增加幅度较小。

磁性材料基本磁化曲线的测量一、引言磁性材料的基本磁化曲线是描述材料磁化性能的重要参数之一。

通过对基本磁化曲线的测量，我们可以了解材料的磁导率、饱和磁化强度、剩磁等关键参数，进而评估其在实际应用中的性能。

本实验旨在通过测量磁性材料的基本磁化曲线，加深对磁性材料性质的理解。

二、实验原理基本磁化曲线是描述磁性材料在外部磁场作用下磁化强度M与磁场强度H之间的关系曲线。

对于大多数磁性材料，此曲线通常是非线性的，并可以划分为三个区域：未磁化区（H<Hc）、磁化区（Hc<H<Hk）和饱和磁化区（H>Hk）。

在未磁化区，材料的磁化强度与磁场强度呈线性关系，可以用磁导率μ来描述；在磁化区，材料的磁化强度随磁场强度的增加而增加，但增速逐渐减缓；在饱和磁化区，材料的磁化强度达到饱和，不再随磁场强度的增加而增加。

三、实验步骤1.准备实验器材：电磁铁、电源、电流表、电磁测量仪、样品夹具、天平、尺子、导线等。

2.将电磁铁连接到电源和电流表上，确保电磁铁可调节电流大小。

3.将样品放置在电磁铁附近，并使用样品夹具固定。

4.将电磁测量仪连接到样品上，并调整测量仪的灵敏度。

5.逐渐增加电磁铁的电流，记录每个电流值下的样品磁化强度。

6.重复步骤5，至少进行五组测量，以获取可靠的平均值。

7.分析测量数据，绘制基本磁化曲线。

四、实验结果与分析1.实验结果：在实验过程中，我们记录了不同电流值下样品的磁化强度。

这些数据点将用于绘制基本磁化曲线。

2.结果分析：通过观察基本磁化曲线，我们可以发现以下特点：在未磁化区，磁化强度与磁场强度呈线性关系，符合μ的定义；在磁化区，磁化强度随磁场强度的增加而增加，但增速逐渐减缓；在饱和磁化区，磁化强度达到饱和，不再随磁场强度的增加而增加。

这些特点与实验原理中的描述相符。

五、结论通过本次实验，我们成功地测量了磁性材料的基本磁化曲线。

实验结果表明，该材料的磁化性能符合预期，具有较高的饱和磁化强度和良好的磁导率。
