《电工学》期末考试试卷电工学上A答案

电工学期末试题及答案# 电工学期末试题## 一、选择题（每题2分，共20分）1. 电流的单位是：A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）2. 欧姆定律的数学表达式是：A. V = IRB. P = VIC. S = VID. P = I²R3. 电路中，电源的电动势与内阻的乘积表示的是：A. 电源的输出功率B. 电源的输入功率C. 电源的总功率D. 电源的短路电流4. 交流电的频率是指：A. 电流方向改变的次数B. 电流方向改变的周期C. 电压变化的速率D. 电压变化的周期5. 以下哪一个不是基本的电磁元件？A. 电阻B. 电容C. 电感D. 变压器## 二、填空题（每空1分，共10分）1. 电路中，电阻R与电流I和电压V的关系可以用公式________表示。

2. 电容器的单位是________，符号为F。

3. 电感器在交流电路中会产生________，阻碍电流的变化。

4. 理想变压器的原副线圈的电压比与它们的匝数比的关系是________。

5. 电路的功率因数是表示电路中________与视在功率的比值。

## 三、简答题（每题10分，共20分）1. 请解释什么是三相交流电，并简述其在工业应用中的优势。

2. 描述一下什么是谐振现象，并说明其在电路分析中的重要性。

## 四、计算题（每题15分，共30分）1. 一个电路由一个10Ω的电阻和一个100μF的电容器串联，电源的频率为50Hz。

求电路的总阻抗，并计算电路中的电流。

2. 一个理想变压器的原线圈有1000匝，副线圈有100匝，原线圈接入220V交流电源。

求变压器的变比，并计算副线圈的电压。

## 五、分析题（每题10分，共10分）1. 假设一个电路中包含一个电阻R和一个电感L，当电源突然断开时，电感器会产生反向电动势。

请分析电感器在电路中的作用，并解释为什么电感器在断电时会产生反向电动势。

## 答案### 一、选择题1. A2. A3. C4. A5. D### 二、填空题1. V = IR2. 法拉3. 反电动势4. V₁/V₂ = N₁/N₂5. 有功功率### 三、简答题1. 三相交流电是由三个频率相同、幅值相等、相位差120°的交流电组成的。

电工学期末试题及答案一、选择题（每题2分，共20分）1. 电路的基本组成部分包括（）。

A. 电源、电阻、电容B. 电源、电阻、电感C. 电源、电阻、开关D. 电源、电阻、导线2. 在直流电路中，电流的方向是从（）。

A. 正极到负极B. 负极到正极C. 任意方向D. 无法确定3. 欧姆定律的基本表达式是（）。

A. V = IRB. V = I/RC. I = V/RD. I = VR4. 电容器的单位是（）。

A. 欧姆（Ω）B. 法拉（F）C. 亨利（H）D. 西门子（S）5. 交流电的有效值与最大值之间的关系是（）。

A. 有效值是最大值的1/√2倍B. 有效值是最大值的√2倍C. 有效值等于最大值D. 无法确定6. 三相交流电的相序是（）。

A. 任意的B. 固定不变的C. 可以任意改变D. 必须按照一定顺序7. 变压器的工作原理是（）。

A. 电磁感应B. 电容器的充放电C. 电感器的自感D. 电阻的分压8. 电流通过电感时，会产生（）。

A. 电感B. 阻抗C. 电容D. 电阻9. 串联电路中总电阻与各部分电阻的关系是（）。

A. 等于各部分电阻之和B. 等于各部分电阻之差C. 等于各部分电阻之积D. 无法确定10. 并联电路中总阻值的倒数等于各部分阻值倒数之（）。

A. 和B. 差C. 积D. 商二、填空题（每题2分，共20分）11. 电阻的国际单位是______。

12. 电流的国际单位是______。

13. 电压的国际单位是______。

14. 一个完整的正弦波交流电周期是______秒。

15. 电路中的功率P可以表示为P=______。

16. 在星型接法中，线电流等于相电流的______倍。

17. 在三角形接法中，线电流等于相电流的______倍。

18. 电感器对交流电的阻碍程度称为______。

19. 电容器的容抗与频率成______比。

20. 变压器的变压比是指原边电压与副边电压的______。

电工学期末考试题及答案一、单项选择题（每题2分，共20分）1. 电路中电压和电流的参考方向必须一致，这种说法是正确的吗？A. 正确B. 错误答案：B2. 欧姆定律适用于哪种电路元件？A. 纯电阻电路B. 纯电感电路C. 纯电容电路D. 以上都是答案：A3. 交流电路中，电感元件的阻抗与频率的关系是？A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率成二次方关系答案：A4. 星形连接的三相电路中，线电压与相电压的关系是？A. 相电压是线电压的√3倍B. 线电压是相电压的√3倍C. 相电压与线电压相等D. 线电压是相电压的2倍答案：B5. 以下哪种材料不适合用作绝缘材料？A. 橡胶B. 玻璃C. 铜D. 陶瓷答案：C6. 电路中并联电阻的总电阻值与各电阻值的关系是？A. 等于各电阻值之和B. 等于各电阻值之积C. 小于任一电阻值D. 大于任一电阻值答案：C7. 交流电路中，纯电阻负载的功率因数是？A. 0B. 0.5C. 1D. -1答案：C8. 电路中串联电容器的主要作用是什么？A. 隔离直流B. 隔离交流C. 降低电压D. 提升电流答案：A9. 电路中，电流的参考方向与实际方向相反时，该电流的值为？A. 正值B. 负值C. 零D. 无法确定答案：B10. 电路中，电感元件的阻抗随着频率的增加而如何变化？A. 增加B. 减少C. 保持不变D. 先增加后减少答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电路的总电阻？A. 电阻值B. 电阻数量C. 电阻的连接方式D. 电源电压答案：A, B, C2. 交流电路中，以下哪些元件会产生无功功率？A. 纯电阻元件B. 纯电感元件C. 纯电容元件D. 电阻和电感串联答案：B, C3. 电路中，以下哪些元件可以存储能量？A. 电阻B. 电感C. 电容D. 二极管答案：B, C4. 以下哪些因素会影响电路的功率因数？A. 负载类型B. 电路的连接方式C. 电路的频率D. 电路的相位角答案：A, D5. 电路中，以下哪些元件是纯电阻元件？A. 电灯泡B. 电热丝C. 电容器D. 电感器答案：A, B三、计算题（每题10分，共30分）1. 已知电路中有一个10Ω的电阻和一个5Ω的电阻串联，求电路的总电阻。

电工学期末考试题及答案一、选择题（每题3分，共30分）1. 电流的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 电阻的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：D3. 电功率的单位是（）。

A. 伏特B. 安培C. 瓦特D. 欧姆答案：C4. 电容器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 瓦特5. 电感器的单位是（）。

A. 法拉B. 欧姆C. 安培D. 亨利答案：D6. 交流电的频率单位是（）。

A. 伏特B. 赫兹C. 瓦特D. 安培答案：B7. 直流电的电压单位是（）。

A. 伏特B. 赫兹C. 瓦特D. 安培答案：A8. 电流的热效应是由下列哪个公式描述的？（）A. Q = I^2RtB. Q = IRtC. Q = VItD. Q = Pt答案：A9. 欧姆定律的公式是（）。

B. I = VRC. R = VID. V = RI答案：A10. 交流电的相位差是指（）。

A. 两个交流电波形之间的时间差B. 两个交流电波形之间的电压差C. 两个交流电波形之间的电流差D. 两个交流电波形之间的电阻差答案：A二、填空题（每题3分，共30分）1. 在电路中，电压是电势差，其单位是_______。

答案：伏特2. 电流通过导体时，导体两端的电压与通过导体的电流之比称为_______。

答案：电阻3. 电容器在交流电路中起到_______的作用。

答案：滤波4. 电感器在交流电路中起到_______的作用。

答案：滤波5. 电路中，电阻、电容和电感的组合称为_______。

答案：RLC电路6. 交流电的周期与频率的关系是_______。

答案：周期 = 1/频率7. 交流电的瞬时值可以表示为_______。

答案：e = Em * sin(ωt + φ)8. 直流电的瞬时值是_______。

答案：恒定不变9. 电流的热效应公式表示为_______。

答案：Q = I^2Rt10. 欧姆定律公式表示为_______。

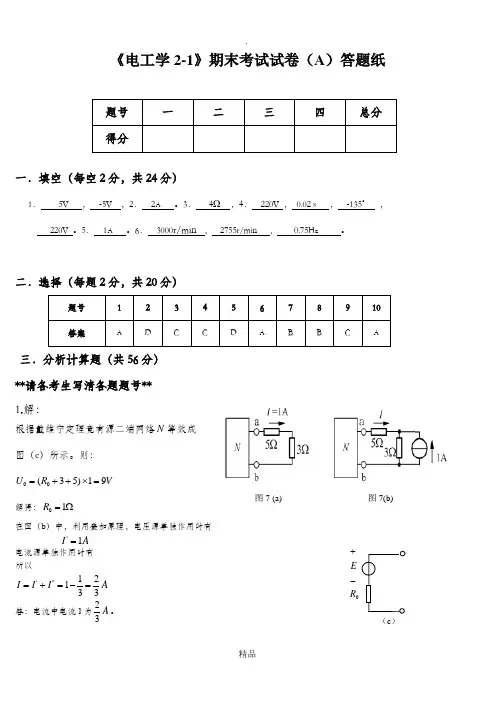

《电工学2-1》期末考试试卷（A ）答题纸题号 一二三四总分得分一．填空（每空2分，共24分）1． 5V ， -5V ，2． 2A 。

3． 4Ω ，4． 220V ， 0.02 s ， -135° ， 220V 。

5． 1A 。

6． 3000r/min , 2755r/min , 0.75Hz 。

二．选择（每题2分，共20分）题号 1 2 3 4 5 6 7 8 9 10 答案ADCCDABBCA三．分析计算题（共56分） **请各考生写清各题题号** 1.解：根据戴维宁定理竟有源二端网络N 等效成 图（c ）所示。

则：00(35)19U R V =++⨯=解得：01R =Ω在图（b ）中，利用叠加原理，电压源单独作用时有'1I A =电流源单独作用时有 所以'''12133I I I A =+=-=答：电流中电流I 为23A 。

图7 (a)图7(b)0RE +- （c ）2.解：101001000R U R I V ••==⨯∠=∠()/1000/(10)1090C C I U jX j mA ••=-=∠-=∠1001010245R C I I I mA •••=+=∠+=∠100sin u tV ω=3解：相电压220p U V ==相电流/220/1022p p I U Z A === 线电流22l p I I A == 功率因数cos cos 600.5ϕ==有功功率3cos 322022cos607260p p P U I W ϕ=⨯⨯⨯=⨯⨯⨯= 4. 解：用三要素法求解。

120(0)120E L R i A A +=== 12//20()520//5E L R R i A A ∞=== 12//0.02120//5200L R R A s τ=== 则有：200200()[(0)()]5(15)54tL L L t t i t i i ee e A τ-+--=+-∞=+-=-20020020()(54)10.8205t t i t e e A --=⨯-=-+5.(1)图10（a ）所示控制电路能否控制异步电动机的正常起、停？为什么?图8•I 45图9O51(2)额定电压为380/660V ，Δ/Y 联结的三相异步电动机，试问当电源电压为380V 时应采用什么联结方式？若图10（b ）为电动机的接线盒，在图10（b ）中画出此联结方式。

电工学上册期末试题及答案一、选择题（每题2分，共40分）1. 以下哪个电流为直流电流？A. 交流电流B. 正弦电流C. 奈斯托电流D. 直流电流答案：D2. 电流的单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特答案：B3. 以下哪个电阻色环表示的数值最大？A. 红色B. 黄色D. 蓝色答案：B4. 假设一个电源的电动势为12伏，在外电阻为4欧姆的闭合电路中，求通过电路的电流强度为多少？A. 2安培B. 3安培C. 4安培D. 6安培答案：A5. 以下哪个元件可以进行电流放大？A. 电阻B. 电容C. 电感D. 晶体管答案：D6. 电感的单位是什么？A. 法拉C. 安培D. 亨答案：D7. 以下哪个选项中的电压是最高的？A. 5VB. 12VC. 24VD. 220V答案：D8. 当一根导线中的电流方向不改变，但是电流大小发生周期性变化时，这种电流为什么电流？A. 直流电流B. 正弦电流C. 方波电流D. 脉冲电流答案：B9. 在并联电路中，总电流等于电路中每个电阻的电流之和，这个定律被称为什么定律？A. 欧姆定律B. 压强定律C. 电流定律D. 功率定律答案：C10. 电阻的单位是什么？A. 瓦特B. 安培C. 欧姆D. 亨利答案：C二、填空题（每题2分，共20分）11. 欧姆定律可以用以下公式来表示：I = U / R，其中I代表_______，U代表电压，R代表电阻。

答案：电流12. 将电容器连接到直流电源上，电容器两极板上所储存的电荷量与电容器的_______成正比，与电容器的_______成反比。

答案：电压，电容13. 在直流电路中，灯泡两端的电压为4伏，通过灯泡的电流为0.5安培，那么灯泡的电阻为_______欧姆。

答案：814. 电感的作用是阻碍电流的_______变化。

答案：快速15. 电容的单位是_______。

答案：法拉三、简答题（每题10分，共30分）16. 简述并联电路和串联电路的特点和应用范围。

电工学期末考试题及答案电工学期末考试题及答案本文整理了一套电工学期末考试题及答案，旨在帮助学生复习电工学知识，下面按照试题类型进行分类。

选择题1. 下列哪个元器件可以用来存储电荷？A. 电阻器B. 电感器C. 电容器D. 变压器答案：C. 电容器2. 常用的交流电源的频率为：A. 50 HzB. 100 HzC. 200 HzD. 500 Hz答案：A. 50 Hz3. 下列哪种电场配置对最小化电容器之间的互电容起到了有效的隔离作用？A. 平行板电容器B. 球形电容器C. 圆柱电容器D. 多层电容器答案：A. 平行板电容器计算题4. 一个电压为220 V、电流为5 A的电阻器，求它的电阻值。

答案：根据欧姆定律，电阻值R = U/I，代入数据可得R = 220/5 =44 Ω。

5. 一个电压为12 V的电源连接到一个电阻为10 Ω的电路中，求通过电路的电流。

答案：根据欧姆定律，电流I = U/R，代入数据可得I = 12/10 = 1.2 A。

6. 一个电容器的电容为200 μF，电压为100 V，求它存储的电荷量。

答案：电荷量Q = C×U，代入数据可得Q = 200×10^(-6) × 100 =0.02 C。

应用题7. 如图所示，电路中的电源电压为12 V，电阻器的电阻值为4 Ω。

求通过电阻器的电流大小。

解析：根据欧姆定律，电流I = U/R，代入数据可得I = 12/4 = 3 A。

8. 如图所示，电路中有两个电容器C1和C2，其电容值分别为100 μF和200 μF，电压分别为20 V和30 V。

求它们串联后的等效电容值和电压。

解析：串联电容的等效电容为倒数之和，即1/Ceq = 1/C1 + 1/C2，代入数据可得1/Ceq = 1/100×10^(-6) + 1/200×10^(-6) = 15×10^(-6)，因此Ceq = 1/(15×10^(-6)) = 66.67 μF。

(3) 矩磁材料 。

其中电机、电器的铁心通常采用 软磁 材料制作。

二、选择题（20分, 2分/小题）（在每小题列出的选择项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。

) 得分序号 12345678910答案B B BC B A A C A B1. 一负载电阻为R L ，经变压器接到内阻R 0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻R L ′＝R 0时，则R L 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω2.图2.2示电路中，用一个等效电源代替，应该是一个( b )。

(a) 2A 的理想电流源(b) 2V 的理想电压源(c) 不能代替，仍为原电路3. 图2.3所示电路，在换路前处于稳定状态，在t=0瞬间将开关S 闭合，则u C (0+)为( B )A. 2VB. -2VC. 0VD. -1V图3 图43V +-• a5V -+b c图1图24.在RLC 串联的正弦交流电路中，下列功率的计算公式正确的是（ C ）(a) S ＝P+Q (b) P ＝UI(c) S ＝22)(C L Q Q P -+ (d) P ＝22Q S +5.作星形连接有中线的三相不对称负载，接于对称的三相四线制电源上，则各相负载的电压( b )。

(a) 不对称(b) 对称(c) 不一定对称6.有一台三相电阻炉，各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成( a )形。

(a) Y(b) ∆(c) Y 07.交流电磁铁磁路，线圈电压U 保持不变。

当气隙长度δ 增加时，线圈电流i 将 ( a )。

(a) 增大(b) 减小(c) 保持不变8. 三相异步电动机的转差率s ＝1时，其转速为( c )。

(a) 额定转速(b) 同步转速(c) 零9.三相四线制供电线路，已知作星形连接的三相负载中A 相为纯电阻，B 相为纯电感，C 相为纯电容，通过三相负载的电流均为5安培，则中线电流为（ A ）A 、3.66A ；B 、10A ；C 、5A;D 、15A.10. 图2.10所示正弦稳态电路，已知有效值U 1=4V ，U 2=3V ， U 3=8V ，则总电压有效值U=( B )A.7VB. 5VC. 1VD. 15 V三、计算题1. 电路如图3.1所示，试应用戴维南定理，求图中的电压U 。

电工学(A卷)及答案广东省工业贸易职业技术学校2014/2015学年第二学期《电工学》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、电动势是衡量电源的一个物理量。

2、变压器的电磁感应部分包括和两部分。

3、异步电动机基本结构由和两大部分组成。

4、异步电动机的调速有，和变转差率调速三种。

5、低压配电的系统包括，，链式配电系统和变压器——干线式配电系统。

6、人体触电的方式包括，，。

7、从照明范围大小来区别分为，分区一般照明，，。

8、在我国交流电中，工频是 Hz， S。

9、在矿井等潮湿环境中使用的安全电压是 V。

10、人体触电有和两类。

二、选择题(每小题2分，共30分)1、下列表征电路性质的物理量，不能被称为电路参数的是（）A.电阻B.电源C.电感D.电容2、欧姆定律的正确表达式（）A.I=U/RB.R=U/IC.U=R*ID.I=Q/T第2页/共4页3、下列不是特殊用途变压器的是（）A.自耦变压器B.电压互感器C.电流互感器D.电力变压器4、电力变压器不包括（）A.升压变压器B.电焊变压器C.降压变压器D.配电变压器5、异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开始转动，一直加速到（），进入稳定状态运动的过程。

A.额定转速B.额定电压C.额定电流D.额定功率6、异步电动机的启动方法不包括（）A．直接启动 B.降压启动 C.降流启动 D.绕线式电动机转子串联电阻启动7、高压供电的用户必须保证功率因数在（）以上。

A.0.5B.0.7C.0.8D.0.98、供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是（）A.放射式配电系统 B.树干式配电系统 C.变压器-干线式配电系统D.链式配电系统9、下面与照明质量无关的基本概念（）A.光通量B.温度C.发光强度D.照度10、我国交流电的频率为50Hz，其周期为（）秒。

华东理工大学2009–2010学年第_二_学期《电工学》课程期末考试试卷 A 2010.6开课学院：信息学院，专业：大面积考试形式：闭卷，所需时间考试形式：闭卷，所需时间 120 120 120 分钟分钟考生姓名：学号：班级任课教师题序一二三四五六七八九总分得分评卷人一．选择题（每题1分，共10分）1、图示电路中，当R 1增加时，电压U 2将____C________。

A ．变大B ．变小C ．不变R 1U I S2R 2+2、三相四线制供电系统中，为了实现短路保护，中线上应该、三相四线制供电系统中，为了实现短路保护，中线上应该__B_____B_____B___熔断器。

熔断器。

A. A. 装接装接装接B. B. B. 不能装接不能装接不能装接C. C. C.根据需要可以装接也可以不装接根据需要可以装接也可以不装接3、图中所示电路，、图中所示电路，ab ab 端电压Ｕab ＝___C______C___。

A. 15VB. 4VC. 5VD. 10V4、在实际生产、生活应用中，为了提高功率因数，可以采用、在实际生产、生活应用中，为了提高功率因数，可以采用___B___ ___B___ ___B___ 。

A. A. 串联谐振串联谐振串联谐振B. B. B.并联谐振并联谐振并联谐振5、在正弦交流电路中，如果电流超前电压，称电路是、在正弦交流电路中，如果电流超前电压，称电路是____A________A________A____。

A.A.电容性的电容性的电容性的B. B. B. 电感性的电感性的电感性的C. C. C. 电阻性的电阻性的电阻性的 6、下列表达式不正确的是、下列表达式不正确的是__A_____A_____A___。

A. 102sin(31430)I t A =+°B. 1030I A =аC. 3010j I eA °= D. 8.75I j A =+7、三盏规格相同的白炽灯按图所示接在三相交流电路中都能正常发光，现将S2断开，则EL1EL1、、EL3将__D______D____。
