VPDVANTAGE Plant Design System工场三维摆设设计治理系统PDMS AutoDraft培训手册目录AutoDRAFT (3)准备事情 (3)AutoCAD设置 (4)PDMS设置 (4)Drawing Editor (5)Drawing Editor东西 (6)Symbol Editor (7)Frame Editor (10)Iso图框 (12)AutoDRAFTAutoDRAFT是Pdms与AutoCAD的接口步伐，它可以将DRAFT和ISODRAFT生成的图纸转到AutoCAD步伐中，利用AutoCAD的画图东西对图纸进行修饰和编辑。

也可以将AutoCAD中的二维图形输入到DRAFT模块中作为模板使用。

AutoDRAFT包罗三个子系统：１．Drawing Editor,允许在AutoCAD中对PDMS图纸添加信息。

通过DXF格式互换数据文件。

２．Symbol Editor,将AutoCAD中的图形转成PDMS宏文件后，输入到DRAFT模块中作为Symbol Template。

３．Frame Editor,将AutoCAD中的图框转成PDMS宏文件后，输入到DRAFT模块中作为Backing sheet。

准备事情注意：PDMS的设置同样适用于pdms11.2,pdms11.3AutoCAD的设置同样适用于autocad13，autocad14。

AutoCAD设置以AutoCAD R2000为例：１．运行AutoCAD。

２．选择Tools>Options。

在Options窗口中选择Files属性页，打开Support File Search Path项。

３．使用Add和Browse按钮将cadcentre\pdms11.4目录中的三个子目录\autodraftACAD,\autodraftACADsource,\autodraftfonts填加进来，如上图所示。

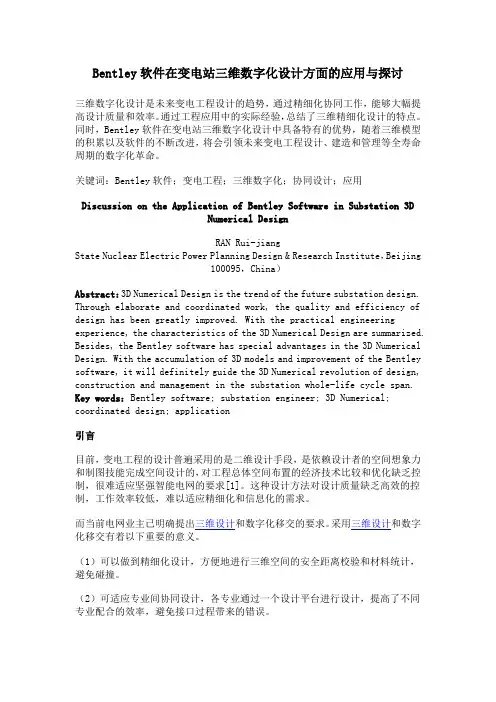

Bentley软件在变电站三维数字化设计方面的应用与探讨三维数字化设计是未来变电工程设计的趋势，通过精细化协同工作，能够大幅提高设计质量和效率。

通过工程应用中的实际经验，总结了三维精细化设计的特点。

同时，Bentley软件在变电站三维数字化设计中具备特有的优势，随着三维模型的积累以及软件的不断改进，将会引领未来变电工程设计、建造和管理等全寿命周期的数字化革命。

关键词：Bentley软件；变电工程；三维数字化；协同设计；应用Discussion on the Application of Bentley Software in Substation 3DNumerical DesignRAN Rui-jiangState Nuclear Electric Power Planning Design & Research Institute，Beijing100095，China）Abstract：3D Numerical Design is the trend of the future substation design. Through elaborate and coordinated work, the quality and efficiency of design has been greatly improved. With the practical engineering experience, the characteristics of the 3D Numerical Design are summarized. Besides, the Bentley software has special advantages in the 3D Numerical Design. With the accumulation of 3D models and improvement of the Bentley software, it will definitely guide the 3D Numerical revolution of design, construction and management in the substation whole-life cycle span. Key words：Bentley software; substation engineer; 3D Numerical; coordinated design; application引言目前，变电工程的设计普遍采用的是二维设计手段，是依赖设计者的空间想象力和制图技能完成空间设计的，对工程总体空间布置的经济技术比较和优化缺乏控制，很难适应坚强智能电网的要求[1]。

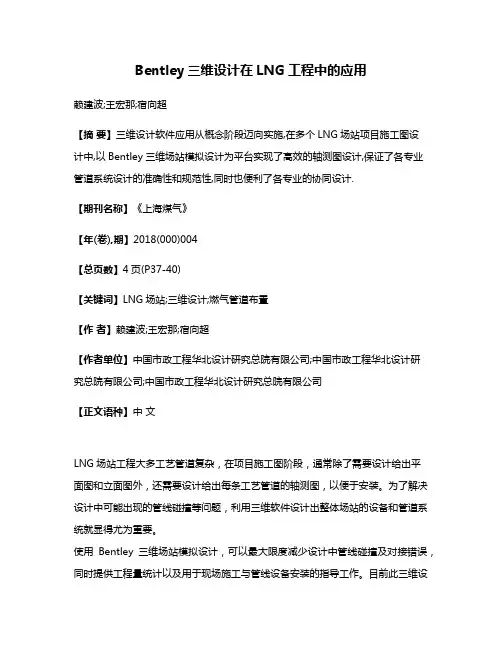

Bentley三维设计在LNG工程中的应用赖建波;王宏那;宿向超【摘要】三维设计软件应用从概念阶段迈向实施,在多个LNG场站项目施工图设计中,以Bentley三维场站模拟设计为平台实现了高效的轴测图设计,保证了各专业管道系统设计的准确性和规范性,同时也便利了各专业的协同设计.【期刊名称】《上海煤气》【年(卷),期】2018(000)004【总页数】4页(P37-40)【关键词】LNG场站;三维设计;燃气管道布置【作者】赖建波;王宏那;宿向超【作者单位】中国市政工程华北设计研究总院有限公司;中国市政工程华北设计研究总院有限公司;中国市政工程华北设计研究总院有限公司【正文语种】中文LNG场站工程大多工艺管道复杂，在项目施工图阶段，通常除了需要设计给出平面图和立面图外，还需要设计给出每条工艺管道的轴测图，以便于安装。

为了解决设计中可能出现的管线碰撞等问题，利用三维软件设计出整体场站的设备和管道系统就显得尤为重要。

使用Bentley三维场站模拟设计，可以最大限度减少设计中管线碰撞及对接错误，同时提供工程量统计以及用于现场施工与管线设备安装的指导工作。

目前此三维设计已经应用于我院《LNG应急调峰站扩建工程》、《LNG分销转运站》、《油改气项目》等多个施工图项目。

图1 卸车增压气化器三维模型1 前期准备工作1.1 设备模型建立Bentley OpenPlant是一款专业的三维工厂设计软件，设计人员可以根据自己在二维设计中积累的习惯和经验快速地建立三维建筑模型并自动生成平立剖面图，相比二维设计能够提高效率，减少工作量，对于复杂项目优势尤为明显。

软件根据功能分多个模块，市政燃气项目重点在于场站管线布局，可使用其功能模块OpenPlant Modeler(OPM)进行管线的布设，只需要将管线按照工艺流程图中的管线编号进行命名，系统可自动创建编号图层进行管线及附件的分类，以方便后期的材料统计，项目中所需设备通过自定义设备的方式进行创建。

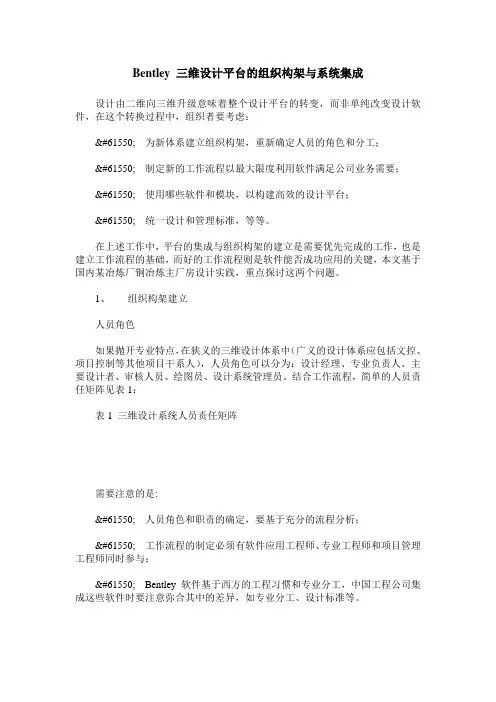

Bentley 三维设计平台的组织构架与系统集成设计由二维向三维升级意味着整个设计平台的转变，而非单纯改变设计软件，在这个转换过程中，组织者要考虑： 为新体系建立组织构架，重新确定人员的角色和分工； 制定新的工作流程以最大限度利用软件满足公司业务需要； 使用哪些软件和模块，以构建高效的设计平台； 统一设计和管理标准，等等。

在上述工作中，平台的集成与组织构架的建立是需要优先完成的工作，也是建立工作流程的基础，而好的工作流程则是软件能否成功应用的关键，本文基于国内某冶炼厂铜冶炼主厂房设计实践，重点探讨这两个问题。

1、组织构架建立人员角色如果抛开专业特点，在狭义的三维设计体系中（广义的设计体系应包括文控、项目控制等其他项目干系人），人员角色可以分为：设计经理、专业负责人、主要设计者、审核人员、绘图员、设计系统管理员。

结合工作流程，简单的人员责任矩阵见表1：表1 三维设计系统人员责任矩阵需要注意的是: 人员角色和职责的确定，要基于充分的流程分析； 工作流程的制定必须有软件应用工程师、专业工程师和项目管理工程师同时参与； Bentley软件基于西方的工程习惯和专业分工，中国工程公司集成这些软件时要注意弥合其中的差异，如专业分工、设计标准等。

工作流程好的工作流程（Procedure）是软件应用成功的关键，建立工作流程，同样需要做详尽的流程分析，工作流程确定、人员角色和职责的确定不能一蹴而就，需要反复平衡以下几个竞争因素： 人员能力； 项目性质和项目要求； 以前的流程和项目干系人既有的工作习惯； 软件功能。

就一个设计项目来说，和三维设计相关的工作，是从项目规划阶段开始的，下面是一个简单的厂房施工图设计流程分析。

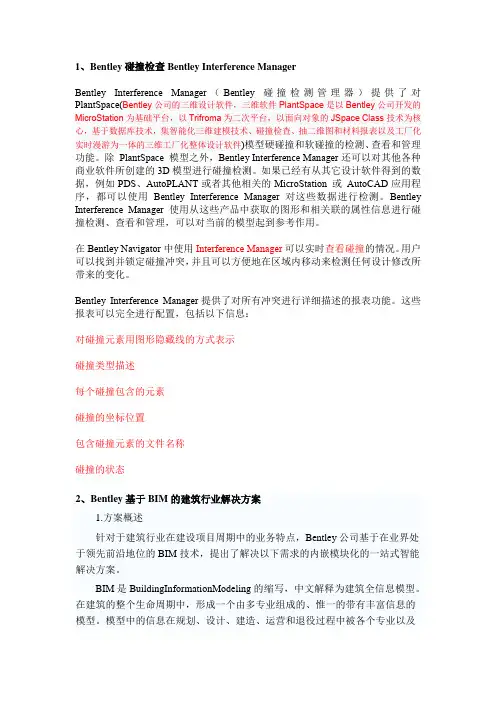

1、Bentley碰撞检查Bentley Interference ManagerBentley Interference Manager（Bentley 碰撞检测管理器）提供了对PlantSpace(Bentley公司的三维设计软件，三维软件PlantSpace是以Bentley公司开发的MicroStation为基础平台，以Trifroma为二次平台，以面向对象的JSpace Class技术为核心，基于数据库技术，集智能化三维建模技术、碰撞检查、抽二维图和材料报表以及工厂化实时漫游为一体的三维工厂化整体设计软件)模型硬碰撞和软碰撞的检测、查看和管理功能。

除PlantSpace 模型之外，Bentley Interference Manager还可以对其他各种商业软件所创建的3D模型进行碰撞检测。

如果已经有从其它设计软件得到的数据，例如PDS、AutoPLANT或者其他相关的MicroStation 或AutoCAD应用程序，都可以使用Bentley Interference Manager对这些数据进行检测。

Bentley Interference Manager使用从这些产品中获取的图形和相关联的属性信息进行碰撞检测、查看和管理，可以对当前的模型起到参考作用。

在Bentley Navigator中使用Interference Manager可以实时查看碰撞的情况。

用户可以找到并锁定碰撞冲突，并且可以方便地在区域内移动来检测任何设计修改所带来的变化。

Bentley Interference Manager提供了对所有冲突进行详细描述的报表功能。

这些报表可以完全进行配置，包括以下信息：对碰撞元素用图形隐藏线的方式表示碰撞类型描述每个碰撞包含的元素碰撞的坐标位置包含碰撞元素的文件名称碰撞的状态2、Bentley基于BIM的建筑行业解决方案1.方案概述针对于建筑行业在建设项目周期中的业务特点，Bentley公司基于在业界处于领先前沿地位的BIM技术，提出了解决以下需求的内嵌模块化的一站式智能解决方案。

BENTLEY数字化平台在冶金EPC项目的应用杨玖龙屈波编撰应用背景AE﹡(﹡化名AE为冶金行业EPC)是一个专业覆盖面非常广泛的应用领域，除了工厂管道以外，更有大量的厂房、设备、场地、道路、铁路、桥梁、自备电站、污水处理以及工程地理信息等众多的专业子项。

这一特点，也对冶金行业应用软件的选择提出了更高的要求。

软件除了能解决本专业的应用问题外，更需要与其他专业能够实现数据的互用，具有良好的数据兼容能力，能够实现协同设计。

而广泛的专业软件覆盖及数据在专业内部及专业之间的互通互用，使得Bentley在全球冶金行业成为用户数量最多的软件供应商。

众多的全球著名EPC公司及业主选择Bentley的软件解决方案作为他们的核心软件环境。

ASE所面临的挑战和需求为：同一平台协作工程跨专业协作设计实时管控和设计应用软件平台统一（尤其是3D设计）最终实现工厂设计数字化。

而对平台及软件的需求为：易用性实施快捷。

重点是与现有正在开发的ERP的集成及功能融合。

另外要求要与项目立项及策划管理设计过程管理项目变更管理项目进度控制管理 ISO质量管理采购管理施工组织管理及开车管理人工时管理项目文档合同管理项目查询与分析等的融合。

项目应用解决方案1工程项目数字化全生命周期平台集成方案Bentley数字化工厂解决方案在ASE应用整体架构规划图Bentley数字化工厂在ASE应用架构数据流向规划图2 AE三维工厂设计集成系统实施目标和规划作为大型工程技术公司，AE公司拥有铁烧、焦化、炼钢、轧钢、工业炉、总图、机制、冶设、土建、电力、仪表、信息中心、给排水、通风、燃气、地质、测绘等齐全的多专业勘察设计主线以及优秀的设计人员和设计软件工具。

此项目的规划及策划实施，目的在于利用三维操作的平台，进一步提高公司自身的设计水平和竞争能力，实现多专业协同设计缩短设计和施工周期，提早投产，创造效益。

因此，我们将构建一个以Bentley三维工厂设计解决方案为基本环境，尽可能兼容AE公司现有的软件的集成软件系统，实现三维数字工厂和协同设计技术在冶金设计行业的应用。

关于奔特力（Bentley）BIM系统平台的企业解决方案详解1.BIM解决方案架构介绍架构最底层是工程数据中心，用于存储并管理由不同专业的工具软件创建的信息模型及工程图纸。

通过ProjectWise管理专业内部及专业之间的设计配合，有序地共享专业设计模块创建的模型和图纸，实现对图纸及模型的版本控制和访问权限控制。

AssetWise可以对工程对象（例如房间、空间、门、窗、电梯、扶梯、空调设备、电气设备等）进行管理，建立工程对象与图纸、模型之间的关联关系，建立工程对象与设计、施工任务的关联关系以及与责任人之间的关联关系等。

这也是一个多专业、不同建设阶段工程数据交换的中心。

工程数据中心是一个网状数据库的模型，可以让使用者以任意一个结点为起点，组织与该结点关联的工程数据。

工程数据中心之上是工程内容(对象、模型、图纸)创建平台，该平台以MicroStation为基础图形环境，集二维图纸创建及三维信息模型创建于一体，并且能够兼容多种数据格式的高效图形平台。

在此基础上通过面向对象的工程数据架构(EC Framework)，在不同专业应用程序之间实现数据的交换与互用，真正实现工程信息的协同。

面向某一特定的工程项目，为统一模型标准、制图标准(单位、比例、单元图块、图层、标注、模板、尺寸标注样式、文本标注样式)等标准化工作，对各专业应用配置了适用于该项目环境的工作空间，从而规范不同项目组成员及不同专业应用的标准，以实现项目内容信息的协同。

针对各专业的应用特点，在统一的工作空间中，配置了面向对象的专业模型创建工具集，用于创建特定的20、30信息模型。

各专业应用模块都可将信息模型统一发布到可自我描述的图数合一(几何图形对象与相关的工程属性对象集中存储在一个文件中)的i-model模型，通过Bentley Navigator浏览、批注、查询模型，也可以利用i-model 进行可视化渲染、动画生成制作、施工进度模拟（直接同步P3、MicroSoft Project进度计划)、设备吊安装模拟以及工程暈统计汇总等。

管道和结构应力分析解决方案AutoPIPE & STAADAutoPIPE 管道应力分析一、软件简介AutoPIPE 是一套直接基于Windows 操作平台的工程分析软件，包括静态和动态条件下管线应力的计算，法兰分析，管道支吊架设计，设备管嘴荷载分析。

AutoPIPE 已经被大家公认为，自从 1986 以後,商业使用最广泛的软件之一.AutoPIPE 严格的品质保证确保了在实践中对那些来自很多基于工作站的大型软件的审计考验,因此AutoPIPE 成为了为数不多基于管道设计并且通过了美国核规范严格认证的单机软件之一。

AutoPIPE 专为工业管道系统设计所开发，应用标准的Windows 技术，包括面向对象的可视化图形界面技术和CAD接口界面来快速方便的建立管道及其附属的钢结构模型。

由于极限的管道荷载通常由管道支吊架、法兰或设备等因素影响，因此AutoPIPE 集成了ASME, BS, API, NEMA, ANSI, ASCE, AISC, UBC, WRC and BS5500 等组织制定的标准来分析和设计管道系统的应力、变形位移、反力和弯矩，并可将结果传输到其它系统进行法兰荷载、设备荷载及管嘴局部应力的分析，从而进行整个系统的分析。

AutoPIPE 分为标准版，加强版和核电版三个版本，而且最新版还在加强版上增加了基于日本KHK二级标准的功能作为可选模块。

AutoPIPE 的出现是为了满足工程公司对工业的管道系统设计的需求,利用窗口的标准指令,而不是基于其他图形技术的导入和CAD界面,使用户能够快而容易设计，修改，和查看管道和结构的模型以及分析的结果。

建模时，模型的图形化显示,立即提供视觉的反馈。

AutoPIPE 可以进行广泛的错误检查，例如，当数据正被错误的输入，AutoPIPE 就会提醒用户数据不符合管道的设计标准。

使用图形化的显示所选择的 AutoPIPE 的管道出来,用户能对其进行插入，删除，或修改管道的材料，支称或偏移整个范围内的点。

设计院协同设计平台浅谈刘强;刘燕;樊齐琦【摘要】本文主要介绍了计算机协同技术在设计行业中的应用,从目前设计行业在协同工作中存在的一些问题到怎样使用协同设计技术来有效管理和深层应用,并简单列举了目前常见的一些协同设计技术,并对各自的特点做了简单介绍和对比.【期刊名称】《土木建筑工程信息技术》【年(卷),期】2013(005)001【总页数】4页(P114-117)【关键词】协同设计;知识共享;全生命周期;PDM【作者】刘强;刘燕;樊齐琦【作者单位】金川镍钴研究设计院,金昌737100;金川镍钴研究设计院,金昌737100;金川镍钴研究设计院,金昌737100【正文语种】中文【中图分类】TU171 引言计算机技术的快速发展，对设计行业来说意义非凡，用计算机作为辅助设计的工具，无论在理论研究，还是在实际应用，都取得了显著成绩。

计算机技术的发展和应用使传统的设计方法和生产模式发生了深刻变化，已成为衡量一个设计院现代化水平的重要标准。

目前国内设计院信息化应用状况可以分为两个层次:大型设计企业整体信息化水平已经达到了一个较高的程度，有些已经接近国际先进水平;而中小企业研发信息化水平还比较低，相当多还是简单用二维CAD 进行设计、出图、生产的模式。

从应用软件方面，大设计院所工具软件相对成熟，如三维CAD、CAE 的使用已经比较普遍，而对这些工具软件所产生的数据模型进行有效管理和深层利用却相对薄弱，没有一个很好将这些设计数据、仿真数据、试验数据进行协同管理的平台系统。

虽然现在企业大都实施了PDM 系统，并解决了CAD 数据和一些文档数据的管理问题，但其对CAE 数据的管理、以及CAD/CAE 等多学科之间的协同过程的支撑却很薄弱。

随着科技发展，产品复杂度也越来越高，这种多学科、多专业协同的重要性越来越高，对相关平台的要求也愈发迫切。

如何在先进的思想体系下，结合协同设计、协同仿真等先进的理念，整合已有的工具和专业系统，发挥它们的整体效能，这将是设计信息化所面临的重要课题。

Bentley 结构设计解决方案STAAD.PRO&Prosteel钢结构建模、分析、设计及详图本手册介绍了Bentley三维一体化设计的优势，以及Bentley一体化结构设计解决方案及相应软件ProSteel 3D和STAAD/CHINA的结合应用。

Bentley 公司简介1984年，Bentley工程软件有限公司创立于美国宾州，从公司创立开始就一直致力于改进建筑、道路、制造设施、公共设施和通讯网络等永久资产的创造与运作过程。

目前拥有MicroStation、ProjectWise、STAAD/CHINA、ProSteel 3D等300多种软件，可为运输业、生态工程及设施、工厂设计、建筑、公家机关、制造业、交通工具以及电子等各产业的企业和组织提供全方位的软件和技术支持服务。

Bentley 工程软件有限公司目前在世界各地拥有近80 家办事处，近3,000 名员工，致力于为客户提供软件销售、技术支持与专业服务等。

结构分析与设计软件——STAAD.ProSTAAD/CHINA 是由美国世界著名的工程咨询和CAD 软件开发公司REI（Research Engineering International）从上世纪七十年代开始开发的通用有限元结构分析与设计软件，在全球近百个国家中已超过200,000 用户。

在中国建筑金属结构协会建筑钢结构委员会首批审批登记和2004 年重新审定的钢结构工程设计软件中，STAAD/CHINA 被评为适应于国内与国外工程的软件。

2005 年8 月，Bentley 工程软件有限公司并购了REI 公司的STAAD.Pro 产品及相关的软件开发、技术支持及销售人员。

目前，Bentley 工程软件有限公司拥有STAAD/CHINA 软件产品的全部知识产权。

并将继续为广大用户提供高质量的软件产品和技术服务。

STAAD/CHINA主要具有以下功能：强大的三维图形建模与可视化前后处理功能：STAAD本身具有强大的三维建模系统及丰富的结构模板，用户可方便快捷地直接建立各种复杂三维模型。

浅谈建立三维工业厂区管理系统技术流程介绍了建立三维工业厂区管理系统的工作流程，通过使用地面及地下仪器进行测绘，获得地面场景数据和地下各种（金属管、电缆）管网对应数据，将测绘到的信息转化为建模数据，并对建模过程中的一些问题，进行了初步的探讨。

标签：三维建模；管线探测；激光扫描；点云数据0 引言利用三维激光扫描获取的点云数据进行高精度建模，实现直观展示，迅速、清晰的反映工业厂区现实情况，利用管线探测获取的工业厂区内埋地工艺管线数据进行地下管线的三维化建设。

为相关部门应急管理和安全生产管理提供准确的决策参考数据，同时可以让相关人员熟悉整个生产过程，应对生产中可能发生的突发事故。

其得益于系统的高度集成性，今后的运行过程中可以减少管理维护的工作强度，提高生产运营的工作效率。

为工业厂区的日常管理、施工维护、设计规划决策提供可靠依据。

1 控制测量控制点拟在CORS系统的基础上施测，执行CH/T2009—2010《全球定位系统实时动态测量（RTK）技术规范》。

2 管线探测2.1 地下管线探查方法及具体要求（1）仪器探测方法试验。

开始探测前在不同物理场条件和有代表性的路段进行方法试验，确定探测方法的有效性及精度，选择最佳的工作方法、合适的工作频率、最佳收发距，并确定该仪器和方法测深的修正方法和修正系数。

（2）地下管线普查应查明的项目。

对探测范围内的地下管线应查明其敷设状况，明显管线点应实地调查、记录和量测所出路的地下管线及其附属设施，实地调查项目应符合《规程》中的要求。

2.2 地下管线探查的步骤和方法（1）实地调查。

对于管线在实地明显可直接定位的管线采用实地调查的方法，实地调查时注意如下几个方面的问题：1）对明显管线点上所出露的地下管线及其附属设施作详细调查，打开所有检修井，查明每条管线的类型、管径、埋深和材质等，并量测所有检修井的井底深。

2）对隐蔽点的规格、材质不能确认时，可根据权属单位的调绘资料确定。

（2）地下管线的探测。
