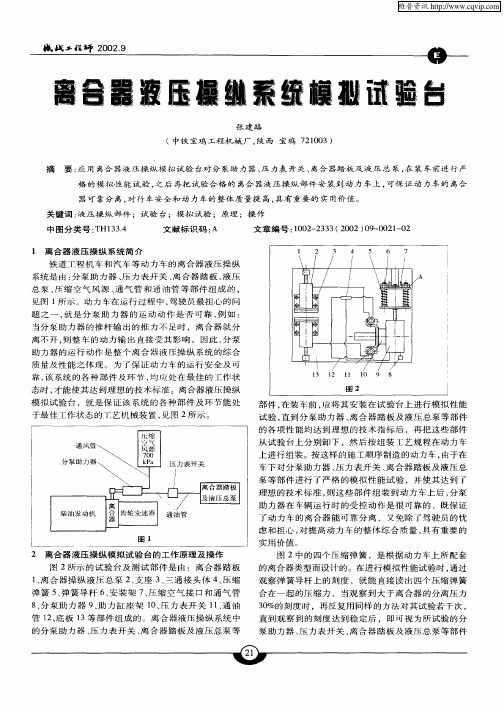

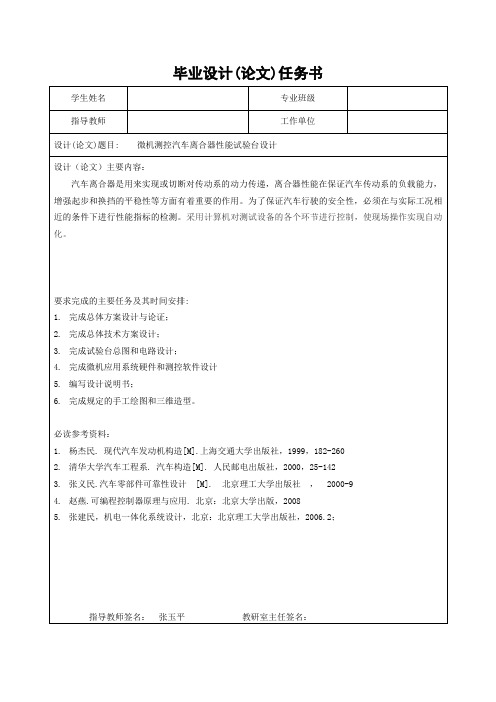

毕业设计(论文)任务书
学生姓名专业班级
指导教师工作单位
设计(论文)题目: 微机测控汽车离合器性能试验台设计
设计（论文）主要内容：
汽车离合器是用来实现或切断对传动系的动力传递，离合器性能在保证汽车传动系的负载能力，增强起步和换挡的平稳性等方面有着重要的作用。
为了保证汽车行驶的安全性，必须在与实际工况相近的条件下进行性能指标的检测。
采用计算机对测试设备的各个环节进行控制，使现场操作实现自动化。
要求完成的主要任务及其时间安排:
1.完成总体方案设计与论证；
2.完成总体技术方案设计；
3.完成试验台总图和电路设计；
4.完成微机应用系统硬件和测控软件设计
5.编写设计说明书；
6.完成规定的手工绘图和三维造型。
必读参考资料：
1.杨杰民. 现代汽车发动机构造[M].上海交通大学出版社，1999，182-260
2.清华大学汽车工程系. 汽车构造[M]. 人民邮电出版社，2000，25-142
3.张义民.汽车零部件可靠性设计[M]. 北京理工大学出版社，2000-9
4.赵燕.可编程控制器原理与应用. 北京：北京大学出版，2008
5.张建民，机电一体化系统设计，北京：北京理工大学出版社，200
6.2；
指导教师签名：张玉平教研室主任签名：。
试验机工作原理
试验机工作原理是指试验机通过施加力、力矩、位移等外部作用于被试样，使其发生形变，从而可以测量被试样的性能指标，如强度、刚度等。
试验机通常由驱动系统、传感器、控制器等组成。
驱动系统是试验机的核心部件之一，它通常由电动机、减速机和传动机构组成。
电动机提供动力，减速机将电机的高速旋转转变为合适的转速，传动机构将运动传递到试验样品上。
在试验过程中，传感器用于测量被试样的形变和力的变化情况。
常见的传感器包括应变片、压力传感器、位移传感器等。
应变片用于测量被试样的应变，压力传感器用于测量试验机施加在被试样上的力，位移传感器用于测量被试样的位移情况。
控制器是试验机的另一个重要组成部分，它用于控制试验机的工作过程。
在试验前，操作人员根据需求设置试验参数，如施加的力、位移等。
控制器根据预设的参数控制驱动系统输出对应的力、位移，同时接收传感器测得的数据，并进行实时监控和控制。
通过驱动系统、传感器和控制器的配合工作，试验机可以模拟各种外界条件下对被试样所施加的力或位移，以确定被试样在不同工况下的性能表现。
试验机广泛应用于材料研究、质量控制、产品检测等领域，为科学研究和工程实践提供重要的实验手段。
汽车离合器总成综合性能检测设备的研制与开发作者：赵鹏威来源：《科技创新导报》2011年第19期摘要:汽车离合器总成综合性能试验台它能够模拟汽车的实际工况,依据汽车行业标准《QC/T27-2004汽车干摩擦式离合器台架试验方法》中的离合器摩擦性能试验要求,对离合器总成进行综合性能试验,可以有效地考核离合器总成在传递动力和实际运转过程中的可靠性、耐久性、接合与分离的平顺性和传递发动机扭矩的能力,从而保证离合器总成的产品质量。
关键词:汽车离合器试验台工控机PLC中图分类号:U463.2 文献标识码:A 文章编号:1674-098X(2011)07(a)-0006-02汽车离合器是汽车传动系中重要的安全部件,一般安装在发动机与变速箱之间,飞轮总成及盖总成与发动机曲轴端部相连接,从动盘总成通过盘毂套在变速箱的一轴上,从动盘总成的摩擦面片夹压在飞轮总成与盖总成中间,靠摩擦来传递扭矩。
通过分离轴承操纵离合器的分离与接合,实现将发动机扭矩传递给变速箱齿轮系。
要求离合器总成保证汽车平稳起步便于换挡保护传动系统防止其过载,用来实现或切断对传动系的动力传递。
合格的离合器性能在保证汽车传动系的负载能力、汽车的寿命,增强起步和换档的平稳性以及减轻驾驶员的劳动强度等方面都有着极其重要的作用。
为了保证汽车在行车时的安全性,采用台架试验的方法可以在与实际工况相近的条件下来考察其摩擦性能和耐用性,以确保离合器总成的产品质量。
1 主机结构设计与工作原理试验台由机械主机、调速系统、测量控制系统三部分组成。
机械主机是对离合器综合性能进行试验和测试的基础,调速和测量控制系统分别完成主从动部分的转动、试验动作的控制与性能测试。
试验台主机结构由主电机、联轴器、变速箱、试验件安装机构、分离机构、转矩测量机构、联轴器、惯量飞轮组、制动机构、道路阻力矩机构、移动滑台、底座、油缸、液压站等部分组成。
其中主电机和变速箱作为驱动装置,被试离合器总成(主动部分)与其端部相连的飞轮总成一起旋转;利用液压系统控制离合器的分离机构实现离合器总成的接合与分离动作,并可监控离合器的接合、分离速度及分离行程和分离力;惯量飞轮组用于模拟汽车的载重量,道路阻力矩机构用来模拟汽车坡路起车和爬坡试验,制动装置用于提供旋转部分的刹车,可通过改变惯量飞轮组中的惯量飞轮和道路阻力矩的大小来模拟不同车型离合器总成的使用工况;通过更换花键轴组件可对不同规格的离合器进行综合性能试验和测试。
拖拉机离合器台架试验方法拖拉机离合器是拖拉机传动系统中的重要部件，起到连接和断开发动机与变速器之间的作用。
离合器的性能直接影响到拖拉机的操控性、传动效率和使用寿命。
为了评估离合器的性能和可靠性，台架试验是一种常用的方法。
台架试验是指将离合器安装在专用的试验台架上进行测试。
试验台架通常由一个离合器传动系统模拟装置、一个控制系统和一套数据采集系统组成。
试验台架能够模拟真实工况下的离合器工作状态，通过对离合器进行各种试验，可以获取离合器的各项性能指标和工作特性。
离合器台架试验的主要目的是评估离合器的工作性能和可靠性。
首先，试验可以评估离合器的传动效率。
传动效率是指离合器传递的功率与输入功率之比，是评估离合器传动效果的重要指标。
通过试验台架可以测量离合器在不同转速和负载条件下的传动效率，从而评估离合器的传动效率特性。
试验还可以评估离合器的磨损和耐久性。
离合器在长时间使用过程中，由于摩擦片与摩擦盘的摩擦，会产生磨损现象。
通过试验台架可以模拟真实工况下的摩擦磨损过程，测量离合器的磨损量和磨损速度，评估离合器的耐久性和使用寿命。
试验还可以评估离合器的工作稳定性和热稳定性。
离合器在工作过程中会产生摩擦热量，如果离合器散热不良，会导致离合器过热，影响离合器的工作稳定性和使用寿命。
通过试验台架可以测量离合器的温度变化，评估离合器的热稳定性和散热性能。
离合器台架试验还可以用于离合器的故障诊断和故障模拟。
通过试验台架可以模拟离合器的各种故障情况，如离合器滑动、离合器失效等，从而评估离合器在故障状态下的工作性能和可靠性。
在进行离合器台架试验时，需要注意以下几点。
首先，试验台架的设计和制造必须符合相关标准和规范，确保试验的可靠性和准确性。
其次，试验过程中需要严格控制试验参数，如转速、负载等，以保证试验结果的可比性和准确性。
最后，试验结束后需要对试验数据进行分析和处理，得出相关结论，并根据试验结果对离合器进行改进和优化。
离合器台架试验是评估离合器性能和可靠性的重要方法。
