光纤的模式

光纤模式和结构范文光纤是一种用于传输光信号的导体。

它由纤芯、包层和包层组成。

光纤模式是指光信号在光纤内部传播的方式。

下面将详细介绍光纤模式和结构。

光纤模式是指光纤内部光信号的传播方式和路径。

根据不同的传播方式，光纤模式可以分为多模光纤和单模光纤两种。

多模光纤是指光信号在光纤内部可以传播多个模式。

多模光纤通常由较大的纤芯和相对较小的包层组成。

纤芯的直径通常在50至100微米之间，包层的直径为几百微米。

多模光纤在传输光信号时，由于光的多种模式同时传播，会出现多种模式的传播时延失真问题，导致信号衰减和色散。

因此，多模光纤适用于短距离的高速光通信和局域网等应用。

单模光纤是指光信号在光纤内部只能传播一种模式。

单模光纤通常由相对较小的纤芯和包层组成。

纤芯的直径通常为几个微米，包层的直径为几十微米。

由于只有一种模式传播，单模光纤具有较小的传播时延失真和色散，能够实现长距离的高速光通信。

因此，单模光纤被广泛应用于城域网、广域网和光纤传感等领域。

除了模式的差异外，光纤的结构也会影响信号的传输性能。

光纤的结构包括纤芯、包层和包层等组成。

纤芯是光信号传播的核心部分。

它是由高折射率材料或共轭材料制成的。

纤芯的材料决定了光信号的传播速度和传输性能。

包层是位于纤芯外部的一层材料。

它的主要作用是保护纤芯，并使光信号能够在光纤内部传播。

包层通常由低折射率材料制成，以减小由于纤芯折射产生的信号损耗。

包层是位于包层外部的一层材料。

它的主要作用是保护光纤，增强机械强度和耐久性，防止光信号的损耗和变形。

包层通常由聚合物或金属复合材料制成。

总之，光纤模式和结构对于光信号的传输性能非常重要。

不同的模式和结构适用于不同的应用。

准确选择适合的光纤模式和结构是实现高效、稳定的光通信和光传感的关键。

随着技术的不断进步，光纤模式和结构将继续发展，以满足日益增长的通信需求。

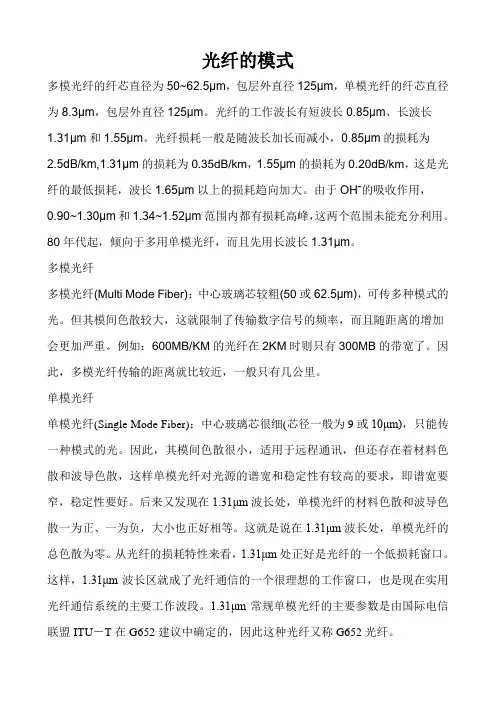

光纤的模式多模光纤的纤芯直径为50~62.5μm，包层外直径125μm，单模光纤的纤芯直径为8.3μm，包层外直径125μm。

光纤的工作波长有短波长0.85μm、长波长1.31μm和1.55μm。

光纤损耗一般是随波长加长而减小，0.85μm的损耗为2.5dB/km,1.31μm的损耗为0.35dB/km，1.55μm的损耗为0.20dB/km，这是光纤的最低损耗，波长1.65μm以上的损耗趋向加大。

由于OHˉ的吸收作用，0.90~1.30μm和1.34~1.52μm范围内都有损耗高峰，这两个范围未能充分利用。

80年代起，倾向于多用单模光纤，而且先用长波长1.31μm。

多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。

这就是说在1.31μm波长处，单模光纤的总色散为零。

从光纤的损耗特性来看，1.31μm处正好是光纤的一个低损耗窗口。

这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。

1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。

在光纤通信理论中，光纤有单模、多模之分，区别在于：1. 单模光纤芯径小（10m m左右），仅允许一个模式传输，色散小，工作在长波长（1310nm和1550nm），与光器件的耦合相对困难。

光纤的模式和归一化频率光纤是一种用于传输光信号的介质，它被广泛应用于通信和数据传输领域。

光纤的传输特性与其模式和归一化频率密切相关。

我们来了解一下光纤的模式。

光纤的模式是指光信号在光纤内传播时的波动形式。

根据光纤内部光信号的传播方式，可以将光纤的模式分为单模光纤和多模光纤两种。

单模光纤是指只允许一种特定的光信号模式在光纤内传播的光纤。

它的光纤芯径较小，通常为几个或几十个微米。

由于单模光纤只允许一种模式的光信号在其内部传播，所以它的传输损耗较小，传输距离较远，适用于长距离通信和高速数据传输。

多模光纤是指允许多种不同模式的光信号在光纤内传播的光纤。

它的光纤芯径较大，通常为几十个或上百个微米。

由于多模光纤允许多种模式的光信号在其内部传播，所以它的传输损耗较大，传输距离较短，适用于短距离通信和低速数据传输。

接下来，我们来了解一下光纤的归一化频率。

归一化频率是指光信号在光纤内传播时的频率与光纤本征频率的比值。

光纤本征频率是指光信号在光纤内传播时的最高频率，也可以理解为光信号在光纤内传播时的最大带宽。

归一化频率的大小决定了光纤的传输性能。

当归一化频率较低时，光信号的频率与光纤本征频率的比值较小，光信号在光纤内传播时的衰减较小，传输损耗较小，适用于高速数据传输和长距离通信。

当归一化频率较高时，光信号的频率与光纤本征频率的比值较大，光信号在光纤内传播时的衰减较大，传输损耗较大，适用于低速数据传输和短距离通信。

总结一下，光纤的模式和归一化频率是影响光纤传输性能的重要因素。

单模光纤适用于长距离通信和高速数据传输，多模光纤适用于短距离通信和低速数据传输。

归一化频率的大小决定了光纤的传输损耗和传输距离，较低的归一化频率适用于高速数据传输和长距离通信，较高的归一化频率适用于低速数据传输和短距离通信。

随着通信和数据传输的需求不断增加，光纤作为一种优秀的传输介质，在其模式和归一化频率的基础上不断进行研究和创新，不断提高其传输性能和应用范围。

光纤的传光原理及光纤模式光纤是一种利用光的全反射传输信息的技术，具有高速、大容量、低损耗等优点，在现代通信系统中得到了广泛应用。

光纤的传光原理基于光的全反射现象，并且光在光纤中会以不同的模式传播。

光纤的传光原理主要涉及到光的波导特性和全反射现象。

当光从一种折射率较高的介质传播到另一种折射率较低的介质界面时，会发生折射现象。

当折射角超过了一定的临界角时，光会发生全反射，即光全部反射回原介质。

光纤的核心部分由高折射率的材料构成，外部由低折射率的材料包围，因此光在光纤中会发生多次全反射而传播。

光纤中的光传播可以分为单模和多模两种模式。

单模指的是只允许一种光模式在光纤中传播，而多模则允许多种不同的光模式在光纤中传播。

在光纤中，单模传播的光波成为基模，它沿光纤的轴线传播，光的强度在截面上呈高斯分布。

单模光纤具有较小的芯径和特定的折射率分布，能够抑制模式间的混合，减少色散，保持光信号的纯净性和传输质量。

单模光纤主要应用于长距离传输和高速通信中。

而多模光纤中，多种不同的光模式可以同时传播。

在多模光纤中，光波可以沿着各种路径传播，每种路径对应一种光模式。

多模光纤由于光的路径较多，会导致光传播时发生色散，信号失真较大，因此适用于短距离通信和低速传输。

光纤的传光过程中，光信号会遇到一些影响其传输性能的因素。

首先是光损耗，即信号在传输过程中由于吸收、散射、弯曲和连接损耗等原因而减弱。

光纤的损耗主要分为吸收损耗、弯曲损耗和连接损耗。

吸收损耗是指光在光纤材料中的能量损失，主要由材料本身和杂质引起；弯曲损耗则是光在光纤中弯曲时由于折射率的变化产生的能量损失；而连接损耗则是由于光纤连接部分的不完美导致的能量损失。

另一个影响光纤传输的因素是色散，即不同波长的光在光纤中传播速度不同。

色散主要包括色散和时间色散。

色散导致信号在光纤中延迟，降低了信号的传输速度和质量。

为了解决色散问题，可以采用色散补偿技术或者使用特殊的光纤结构来减少色散效应。
