综合设备洞室技术交底

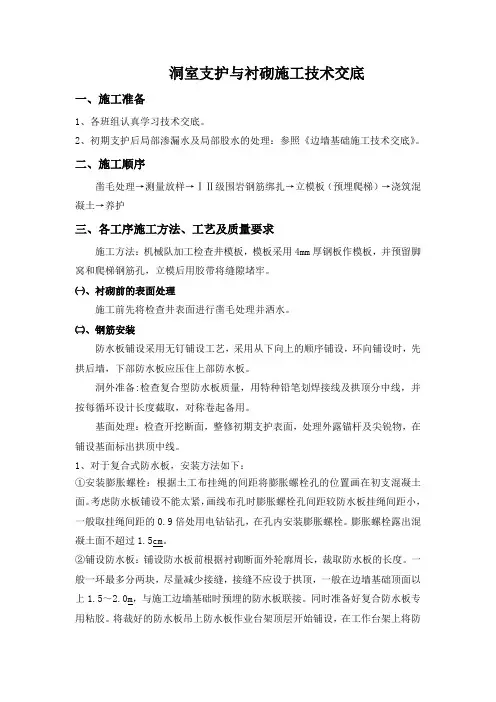

洞室支护与衬砌施工技术交底一、施工准备1、各班组认真学习技术交底。

2、初期支护后局部渗漏水及局部股水的处理：参照《边墙基础施工技术交底》。

二、施工顺序凿毛处理→测量放样→ⅠⅡ级围岩钢筋绑扎→立模板（预埋爬梯）→浇筑混凝土→养护三、各工序施工方法、工艺及质量要求施工方法：机械队加工检查井模板，模板采用4mm厚钢板作模板，并预留脚窝和爬梯钢筋孔，立模后用胶带将缝隙堵牢。

㈠、衬砌前的表面处理施工前先将检查井表面进行凿毛处理并洒水。

㈡、钢筋安装防水板铺设采用无钉铺设工艺，采用从下向上的顺序铺设，环向铺设时，先拱后墙，下部防水板应压住上部防水板。

洞外准备:检查复合型防水板质量，用特种铅笔划焊接线及拱顶分中线，并按每循环设计长度截取，对称卷起备用。

基面处理：检查开挖断面，整修初期支护表面，处理外露锚杆及尖锐物，在铺设基面标出拱顶中线。

1、对于复合式防水板，安装方法如下：①安装膨胀螺栓：根据土工布挂绳的间距将膨胀螺栓孔的位置画在初支混凝土面。

考虑防水板铺设不能太紧，画线布孔时膨胀螺栓孔间距较防水板挂绳间距小，一般取挂绳间距的0.9倍处用电钻钻孔，在孔内安装膨胀螺栓。

膨胀螺栓露出混凝土面不超过1.5cm。

②铺设防水板：铺设防水板前根据衬砌断面外轮廓周长，裁取防水板的长度。

一般一环最多分两块，尽量减少接缝，接缝不应设于拱顶，一般在边墙基础顶面以上1.5～2.0m，与施工边墙基础时预埋的防水板联接。

同时准备好复合防水板专用粘胶。

将裁好的防水板吊上防水板作业台架顶层开始铺设，在工作台架上将防水板沿环向展开，由上向下将无纺布上的挂线，挂在膨胀螺栓上。

用自动爬行焊接机将防水板逐幅焊接成整幅，两幅防水板搭接大于100mm，采用双焊缝，每条焊缝宽度不小于10mm，焊缝无漏焊、假焊、焦焊、焊穿等现象。

2、铺设防水板的检验：检查防水板质量无老化、刀痕、撕裂、孔洞等缺陷；检查基面有无锚杆头和钢筋头外露；用手撕拉防水板的焊接处并充气检查防水板焊接质量，平顺无褶皱、鼓泡，无脱胶；检查防水板与基面的密贴情况；检查防水板的松弛度和紧绷现象；检查防水板与泄水孔的密闭性连接。

隧道综合洞室施工技术交底.doc范本一：一、前言1.1 目的本文档旨在详细介绍隧道综合洞室施工技术交底的过程和要求，以确保施工过程的顺利进行。

1.2 背景隧道综合洞室施工是一项复杂的工程，需要各方配合和密切协作。

通过本文档的编写和交底，可明确各项工作的具体安排和要求，确保施工质量。

二、施工准备2.1 地质勘察2.1.1 地质勘察范围2.1.2 地质勘察结果分析2.1.3 地质灾害评价2.2 施工方案2.2.1 施工方案的编制2.2.2 施工方案的审核与批准2.2.3 施工方案的修改与调整三、洞室施工3.1 进度安排3.2 施工组织与管理3.2.1 施工人员配备3.2.2 施工设备配置3.2.3 施工许可证申请3.2.4 施工现场安全管理3.3 施工工艺与方法3.3.1 爆破施工工艺3.3.2 掘进施工工艺3.3.3 支护与加固工艺3.3.4 搬运与清理工艺四、质量控制4.1 施工材料4.2 施工过程控制4.3 施工质量检查与验收4.4 施工质量纠正与整改五、安全保障5.1 施工现场安全5.2 施工人员安全教育与培训5.3 安全事故处置与报告六、法律法规和注释6.1《中华人民共和国建设法》6.2《隧道工程施工安全规程》6.3《地质环境保护法》七、附件本文档涉及的附件包括但不限于：- 地质勘察报告- 施工方案- 施工许可证- 施工工艺流程图- 施工质量检查记录范本二：一、前言1.1 目的本文档旨在详细介绍隧道综合洞室施工的技术交底内容，以确保施工过程的严谨和质量的控制。

1.2 背景隧道综合洞室施工是一项关键的工程环节，需要各方配合和密切协作。

通过本文档的编写和交底，可以明确各项工作的具体要求，确保施工的顺利进行。

二、施工准备2.1 地质勘察2.1.1 地质勘察范围和目的2.1.2 地质勘察报告和分析2.1.3 地质灾害评价和风险控制2.2 施工方案2.2.1 施工方案的编制和审核2.2.2 施工方案的实施和调整2.2.3 施工方案的质量控制三、洞室施工3.1 进度安排和计划3.2 施工组织与管理3.2.1 施工队伍和人员配备3.2.2 施工设备和材料准备3.2.3 施工现场安全管理3.3 施工工艺与方法3.3.1 爆破施工工艺和安全措施3.3.2 掘进施工工艺和技术要求3.3.3 支护与加固工艺和材料选择3.3.4 搬运与清理工艺和环境保护四、质量控制4.1 施工材料的选择和验收4.2 施工过程的质量控制4.3 施工质量检查和验收4.4 施工质量纠正和整改措施五、安全保障5.1 施工现场安全管理5.2 施工人员安全培训和教育5.3 安全事故处理和报告程序六、法律法规和注释6.1《中华人民共和国建筑法》6.2《隧道工程施工安全规程》6.3《地质环境保护法》附件：本文档涉及的附件包括但不限于：- 地质勘察报告- 施工方案- 施工许可证- 施工工艺图纸- 施工质量检查记录。

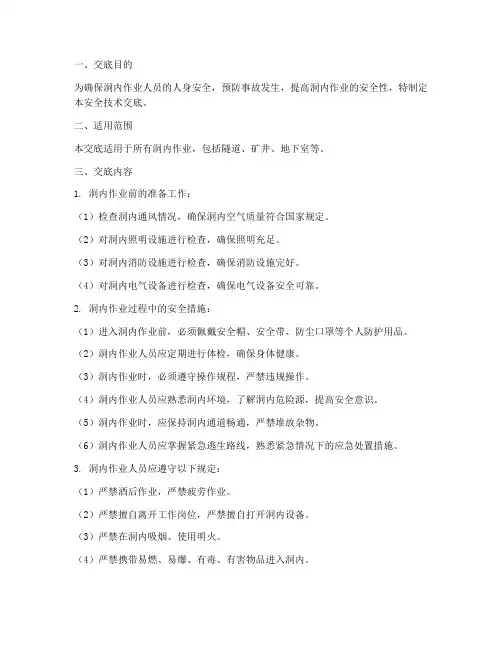

一、交底目的为确保洞内施工过程中的安全，提高施工人员的安全意识，规范施工操作，特进行本次安全技术交底。

二、交底时间[具体时间]三、交底地点[具体地点]四、交底对象[参与洞内施工的所有人员，包括但不限于：施工负责人、技术员、安全员、班组长、操作人员等]五、交底内容1. 洞内施工概况（1）洞室位置、规模、结构形式及地质条件；（2）洞内施工工艺流程；（3）洞内施工进度安排。

2. 安全生产责任制（1）明确各岗位安全生产职责；（2）加强安全生产教育，提高全员安全意识；（3）严格执行安全生产规章制度。

3. 安全技术措施（1）洞内施工前，对洞室周边地质情况进行详细调查，确保施工安全；（2）洞内施工过程中，加强支护和监测，防止坍塌、涌水、涌砂等事故发生；（3）洞内施工设备、设施必须符合国家规定，确保安全可靠；（4）洞内施工过程中，严格遵守操作规程，确保施工质量；（5）加强通风、防尘、防毒、防辐射等措施，确保施工环境安全；（6）加强洞内施工安全管理，落实安全检查制度，及时发现和消除安全隐患。

4. 事故应急预案（1）制定洞内施工事故应急预案，明确事故报告、应急响应、救援措施等；（2）组织应急演练，提高应急处置能力；（3）加强事故调查处理，吸取教训，防止类似事故再次发生。

5. 安全防护措施（1）洞内施工人员必须佩戴安全帽、防尘口罩、防滑鞋等防护用品；（2）洞内施工过程中，加强照明、通风设施，确保施工环境安全；（3）洞内施工人员必须熟悉施工流程和安全操作规程，严格遵守；（4）施工过程中，加强现场安全管理，确保施工人员安全。

六、交底要求1. 施工人员必须认真听取安全技术交底，充分了解洞内施工安全注意事项；2. 施工人员应熟悉本岗位安全生产职责，确保施工安全；3. 施工过程中，严格遵守安全技术措施，发现安全隐患及时报告；4. 施工人员必须佩戴安全防护用品，确保自身安全；5. 施工单位应加强安全检查，确保施工安全。

七、交底签字[施工负责人签字][技术员签字][安全员签字][班组长签字][操作人员签字][日期]八、附则1. 本安全技术交底自签字之日起生效；2. 本安全技术交底内容如有变更，需重新进行安全技术交底；3. 本安全技术交底由施工负责人负责解释。

技术交底书编号：工程名称虎山隧道施工单位（队、组、班）隧道架子队六工班交底内容综合防排水技术交底编制单位中铁十七局青荣铁路指挥部第二项目部编制人职务/职称技术员审核人职务/职称技术主管交底接受人交底日期技术交底书编号：工程名称虎山隧道施工单位（队、组、班）隧道架子队六工班交底内容综合防排水技术交底编制单位中铁十七局青荣铁路指挥部第二项目部编制人职务/职称技术员审核人职务/职称技术主管交底接受人交底日期青荣城际铁路技术交底书编号：工程名称虎山隧道施工单位（队、组、班）隧道架子队六工班交底内容综合防排水技术交底编制单位中铁十七局青荣铁路指挥部第二项目部编制人职务/职称技术员审核人职务/职称技术主管交底接受人交底日期青荣城际铁路技术交底书编号：工程名称虎山隧道施工单位（队、组、班）隧道架子队六工班交底内容综合防排水技术交底编制单位中铁十七局青荣铁路指挥部第二项目部编制人职务/职称技术员审核人职务/职称技术主管一、综合洞室间距单侧500m，双侧交错布置。

于线路左侧改DK448+300、改DK448+805;线路右侧改DK448+550处各设置一个综合洞室。

余长电缆腔与专用洞室合设。

隧道综合洞室容积为5000㎜（进深）×4000㎜（宽）×2800㎜（到拱顶）。

该尺寸要求均为净尺寸，并考虑突出物的影响。

隧道正洞和综合洞室正交，洞室方向垂直于线路方向，相接处可采取正洞处预留洞室位置，并加强监控量测，加设锁脚锚管，确保安全；或采取先正洞钢架贯通后开凿洞室的方案。

二、格栅钢架在初喷4㎝混凝土后架设，架设完毕后复喷混凝土至设计厚度。

洞室与正洞相交处格栅钢架密排3榀。

格栅钢架纵向间距1.0m，格栅钢架之间通过Φ22连接筋相连，连接筋长1.1m，环向间距为1.0m，单排布置。

格栅钢架与初喷混凝土间要求密切接触，空隙处应用混凝土垫块楔紧。

三、综合洞室拱、墙、背板敷设防水板加土工布，洞室防水板与隧道防水板衔接外进行双缝焊接，环墙角设置HDPE50单壁打孔波纹管与隧道纵向盲管连通。

项目名称XXXXX项目经理部第页共页交底编号YMZQ-BNJK-122交底名称XXXXX隧道进口综合洞室技术交底设计文件图号XXXXXXX隧道设计图、附属建筑物图施工部位XXXXXXX隧道进口技术交底内容：本交底适用于XXXXXXX隧道进口综合洞室施工一、洞室概况：XXXXXXX隧道进口施工段共设洞室21个，其中小避车洞12个，大避车洞兼电缆余长腔洞室7个，梯车洞2个。

洞室按设计交错布置在线路两侧的边墙上。

所有洞室二衬均采用C35气密性钢筋砼，底板C30气密性混凝土、电缆槽盖板、电缆余长腔铺面盖板及挡板C35钢筋混凝土。

环境等级按同里程段正洞处理。

XXXXXXX隧道进口洞室里程一览表序号里程洞室类型侧向1 DK348+090 小避车洞左2 DK348+140 小避车洞右3 DK348+190 大避车洞兼电缆余长腔左4 DK348+240 小避车洞右5 DK348+290 小避车洞左6 DK348+340 大避车洞兼电缆余长腔右7 DK348+390 小避车洞左8 DK348+440 小避车洞右9 DK348+490 大避车洞兼电缆余长腔左10 DK348+540 梯车洞右11 DK348+590 小避车洞左12 DK348+640 大避车洞兼电缆余长腔右13 DK348+690 小避车洞左14 DK348+740 小避车洞右15 DK348+790 大避车洞兼电缆余长腔左16 DK348+840 小避车洞右17 DK348+890 小避车洞左18 DK348+940 大避车洞兼电缆余长腔右19 DK348+990 梯车洞左20 DK349+040 小避车洞右21 DK349+090 大避车洞兼电缆余长腔左小避车洞内净空为2m×2.2m×1m（宽×高×深），大避车洞兼电缆余长腔内净空4m×2.5m×2.8m（宽×高×深），梯车洞内净空为2.5m×2.5m×6m（宽×高×深）；综合洞室内，洞室拱墙及后墙铺设防水板加无纺布，洞室防水板与隧道防水板衔接处进行双缝焊接，环墙角设置Φ100双壁打孔波纹管，并引入正洞侧沟，洞室与正洞衬砌相接施工缝处设置一道中埋式橡胶止水带。

一、交底目的为确保洞室作业过程中的安全，提高作业人员的安全意识和操作技能，特制定本安全技术交底。

二、交底内容1. 工程概况（1）工程名称：________________________（2）工程地点：________________________（3）施工单位：________________________（4）监理单位：________________________2. 洞室作业安全注意事项（1）进入洞室前，必须了解洞室内的地质条件、水文条件、通风状况等，确保洞室作业环境安全。

（2）洞室作业人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（3）洞室作业前，必须检查通风设备、照明设备、通讯设备等是否正常。

（4）洞室作业过程中，必须保持洞室内的通风、照明、通讯畅通。

（5）洞室作业人员必须遵守操作规程，严禁酒后作业、疲劳作业。

3. 洞室开挖及支护安全措施（1）洞室开挖前，必须对地质条件、围岩等级进行勘察，制定合理的开挖方案。

（2）洞室开挖过程中，必须遵循自上而下、分层开挖的原则，严禁擅自改变开挖顺序。

（3）洞室支护材料必须符合设计要求，确保支护结构稳定。

（4）洞室支护过程中，必须确保支护质量，严禁支护结构存在缺陷。

4. 爆破作业安全措施（1）爆破作业必须由专业人员负责，严格按照爆破设计进行操作。

（2）爆破前，必须对爆破区域进行安全检查，确保无人员、设备等障碍物。

（3）爆破作业过程中，必须设置警戒区域，严禁无关人员进入。

（4）爆破后，必须对爆破区域进行检查，确保无安全隐患。

5. 逃生及应急救援措施（1）洞室作业人员必须熟悉逃生路线和应急救援措施。

（2）洞室作业过程中，必须保持通讯畅通，确保应急救援工作及时开展。

（3）发生事故时，立即启动应急救援预案，迅速组织人员撤离。

三、交底要求1. 作业人员必须认真学习本安全技术交底，确保掌握安全操作技能。

2. 作业人员必须严格遵守安全操作规程，确保洞室作业安全。

新建南广铁路施工技术交底项目名称：新建铁路南宁至广州线桂平至肇庆北段合同号： NGZQ-8 施工单位中铁隧道集团有限公司监理单位北京铁研监理有限责任公司工程名称飞鹰隧道编号技术交底名称综合洞室施工技术交底内容：1、设计参数飞鹰隧道隧道全长7141米，起讫里程：IDK371+322～IDK378+463。

2、综合洞室施工工艺：测量放线→洞室开挖→支护→防排水→综合接地安装→模板安装→浇注砼→地室内铺地及剩余工程；3、施工要求及注意事项：3.1后附“Ⅳ级围岩综合洞室设计图”仅适用于Ⅳ级围岩综合洞室暨余长电栏腔；3.2洞室内土工布、防水板敷设必须与主洞同时进行，并采用双缝焊接。

防水板搭接长度不小于15cm,单条焊缝宽度不小于1.5cm。

土工布搭接长度大于10cm。

3.3焊缝检测采用检漏器现场检测防水板焊接质量，凡压力达不到0.2～0.5Mpa，用肥皂水检测漏气处再补焊直至达到设计压力要求。

3.4洞室内设环向Φ50排水盲管，并与主洞墙脚纵向Φ110管联通。

3.5综合洞室内两侧各预埋一个接地端子，要求与主洞接地网连接。

预埋位置见设计图中中尺寸。

3.6综合洞室模板安装原则上拱部采用20×150钢模板，两边采用大块模板，为方便现场安装及加工，允许局部采用木模，但要与二衬台车要密贴。

3.7综合洞室可采用与主动同时浇注衬砌混凝土。

建议安装二衬台车就位时预留一窗口进出综合洞室。

4、安全文明施工及环保：4.1洞室内模板、用剩余的防水板、二衬挡头板严禁乱堆放，须统一整齐堆码；4.2浇注混凝土时用电严禁乱搭接，挂于台车上的电线、灯管注意做好绝缘处理；4.3搅拌站污水、洞内冲洗输送管泵水必须经过沉淀池后统一排放，严禁污染环境。

图纸参照：普通综合洞室参照南广桂肇隧参01（Y）-38-1~2号图纸、箱变综合洞室参照南广桂肇隧参01（Y）-38-3~4号图纸交底单位/机构中铁隧道集团南广铁路项目部肇庆分部飞鹰工区工程部交底人职务隧道工程师（手签）复核人职务技术主管（手签）监理现场监理接收人姓名职务队长（手签）姓名职务领工员（手签）姓名职务工班长（手签）姓名班组施工成员交底日期：年月日本表由交底人填写，交底单位/机构与各接收人各存一份。

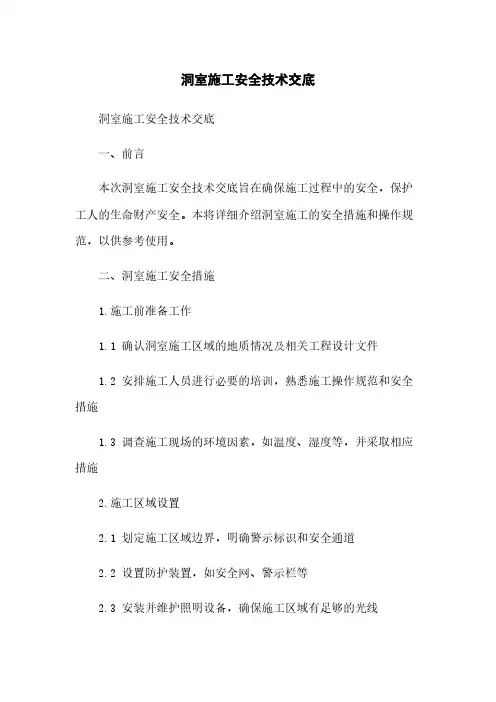

洞室施工安全技术交底洞室施工安全技术交底一、前言本次洞室施工安全技术交底旨在确保施工过程中的安全，保护工人的生命财产安全。

本将详细介绍洞室施工的安全措施和操作规范，以供参考使用。

二、洞室施工安全措施1.施工前准备工作1.1 确认洞室施工区域的地质情况及相关工程设计文件1.2 安排施工人员进行必要的培训，熟悉施工操作规范和安全措施1.3 调查施工现场的环境因素，如温度、湿度等，并采取相应措施2.施工区域设置2.1 划定施工区域边界，明确警示标识和安全通道2.2 设置防护装置，如安全网、警示栏等2.3 安装并维护照明设备，确保施工区域有足够的光线3.洞室施工操作规范3.1 设立专人负责施工现场的安全监督和指导3.2 严格按照操作规范进行施工，禁止任何违章行为3.3 进行适当的防护措施，如佩戴安全帽、防护眼镜等3.4 使用符合安全要求的工具和设备，定期检查维护4.突发事件应急处理4.1 保证施工现场设备正常运行，备有应急照明等设备4.2 制定应急预案，组织演练，熟悉逃生路线和应急出口4.3 配备相关急救物资和急救人员，及时处理伤员5.施工后整理5.1 清理施工现场，清除障碍物，恢复环境整洁5.2 归档施工相关文件，包括设计文件、施工记录等5.3 学习总结施工过程中的安全问题，并及时改进6.安全培训与监管6.1 在施工前进行安全培训，并进行定期复训6.2 建立安全监管机制，保持施工现场的安全纪律6.3 加强施工人员的安全意识教育，鼓励参与安全活动7.安全检查与评估7.1 建立施工安全检查制度，定期对施工现场进行检查7.2 对施工人员的安全行为进行评估，及时予以表彰或处罚7.3 进行安全环境评估，得出改进建议并落实扩展内容：附件：附件1：洞室施工现场平面布置图附件2：洞室施工操作规范附件3：洞室施工应急预案法律名词及注释：1.施工区域边界：施工现场围栏或其他设施所界定的施工区域范围。

2.防护装置：用于预防事故和保护施工人员安全的设施或装置，如安全网、警示栏等。
