机装段液压扳手力矩值对照表
优化创新报告
现针对总装厂液压扳手力矩值对照表使用过程中力矩值与机组各部件紧固螺栓工艺要求力矩值调节使用缺陷,作出K系数（0.12—0.14）的螺栓力矩值与各型号液压扳手使用对照优化表报告如下：
优化前：
1、液压站上贴示力矩值对照表液压扳手型号过于单一；（下图一）
2、液压扳手型号繁多，对照表难保存、且对照值容易出错。
（下图二）
（图一）（图二）
优化后：3、机组各零部件螺栓需液压扳手紧固的力矩值与各液压扳手型号配对一目了然（下图三）。
4、贴示在液压站一侧使得使用者更易正确对照，避免错误工艺操作
（下图四）。
（图三） （图四） 如有侵权请联系告知删除，感谢你们的配合！。
扭力扳手扭矩对照表扭力扳手是一种常用的工具，用于紧固螺栓和螺母时控制扭矩的大小。
它可以帮助确保紧固件的力度达到规定标准，以避免过紧或者过松造成的问题。
在使用扭力扳手之前，正确的了解扭力与所需扭矩的对应关系是非常重要的。
因此，一个扭力扳手扭矩对照表是必不可少的工具。
以下是一份扭力扳手扭矩对照表，包含了常见的螺栓和螺母尺寸及其对应的扭矩数值：1. M6：8 Nm2. M8：20 Nm3. M10：35 Nm4. M12：60 Nm5. M14：85 Nm6. M16：130 Nm7. M18：170 Nm8. M20：210 Nm9. M22：260 Nm10. M24：310 Nm请注意，上述数值仅供参考，并且可能因不同的螺栓和螺母类型而略有不同。
在使用扭力扳手进行紧固时，一定要参考厂商提供的具体材料规格和要求，并遵循其建议的扭矩数值范围。
扭力扳手扭矩对照表的使用方法如下：1. 确认需要使用的螺栓或螺母的尺寸。
2. 在对照表中找到相应尺寸的行，查找对应的扭矩数值。
3. 设置扭力扳手的扭矩值为对应的数值。
4. 使用扭力扳手进行紧固，直到扳手发出点击声为止，表示已经达到预设的扭矩。
使用扭力扳手进行紧固时要注意以下几点：1. 扭力扳手应保持垂直于紧固件的方向，避免侧向施力。
2. 所使用的扭力扳手应具备准确的扭矩调节装置，以确保扭矩的准确施加。
3. 在紧固之前，应确保螺栓和螺母的表面清洁，并涂抹适量的润滑剂，以确保扭矩的传递准确无误。
4. 紧固件使用过程中，要确保扭力扳手的扭矩值和对照表上的数值一致。
5. 紧固完成后，要及时将扭力扳手的扭矩值调零，以免对下次使用造成影响。
总结：扭力扳手扭矩对照表是使用扭力扳手时不可或缺的工具。
合理使用扭力扳手可以确保螺栓和螺母的紧固力度符合标准，有效预防了由于紧固不当所引起的问题。
在使用前，根据具体材料规格和要求，参考厂商提供的扭矩对照表，并正确调整扭力扳手的扭矩数值。
通过正确的使用扭力扳手和扭力扳手扭矩对照表，可以提高工作效率，降低错误的发生率，并保障工作的安全和质量。
液压扳⼿压⼒对照表液压扳⼿的使⽤范围⼗分⼴泛。
在船舶⼯程，⽯油化⼯，建筑，电⼒，矿⼭，冶⾦等⾏业的施⼯，检修，抢修等⼯作中，液压扳⼿对于⼤规格的螺栓的安装与拆卸都是⼀种⼗分重要的⼯具。
具有其它⼯具的不可替代性。
不仅使⽤⽅便轻巧，⽽且所提供的扭矩巨⼤且⼗分准确。
扭矩重复精度达到±3%左右。

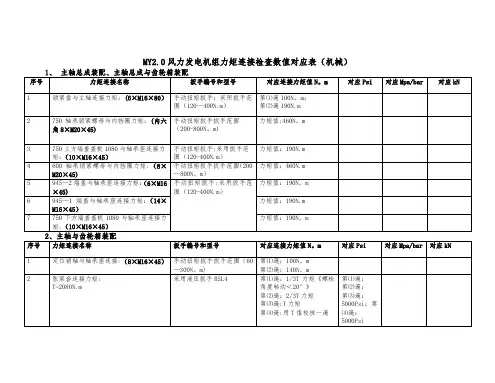

液压扳⼿压⼒对照表如图:看看过上图的液压扳⼿压⼒对照表，那么我们在来说说液压扳⼿压⼒值(PSI mpa)换算⼒矩值公式(N.m)怎么换算!推荐你熟读液压扳⼿原理图那篇⽂章。
液压扳⼿扭矩压⼒换算的公式:⼒矩值=⼒*⼒臂!公式中的⼒臂指的就是螺母的半径(不同型号的螺母可以换算⼀下，如六⾓螺母)，⽽⼒指的就是压⼒表上的读数，客户需要会换算，换算公式:⼒=压⼒(压⼒表上的读数)*油缸⾯积(液压扳⼿中的油缸)!液压泵站压⼒的设定:1)根据所需的⼒矩值及所⽤液压扳⼿型号通过查询液压扳⼿压⼒对照表设定液压扳⼿泵站的压⼒。
例如:设定⼒矩=4620N.M，选沃顿WODEN液压扳⼿，查询液压扳⼿压⼒对照表，⼒矩4620N.M 对应泵站设置压⼒为30MPa。
2)当设定⼒矩为英制单位ft.lbs，则查询液压扳⼿压⼒对照表中英制扭矩对照表。
注意:公制–英制的单位换算!案例:2015年5⽉，新疆定西某风⼒发电安装现场，由于其项⽬技术员的⼯作疏忽，误将N.M当成ft.lbs，通过查表也就得出了错误的压⼒值，致使实际⼒矩超出规定⼒矩的35﹪以上。
所幸在沃顿WODEN⼯程师现场服务时及时发现，险些酿成⼤事故。
备注:1MPa=145Psi1Psi=0.007MPa1ft.lbs=1.3549N.M如果液压扳⼿在使⽤过程中需要扭矩，要按照以下的步骤设定好液压扳⼿液压泵的压⼒。
1.按照逆时针⽅向转动液压扳⼿上⾯的旋转⼿柄，然后松开调节阀。
2.按照逆时针⽅向将液压扳⼿上⾯的⼿柄拧松点，使液压达到为零。
3.按下液压扳⼿上⾯的按钮，使马达达到运转的效果。
