第⼋章污⽔管道系统的设计计算第⼋章污⽔管道系统的设计计算（⼀）教学要求熟练掌握污⽔管道的设计计算过程（⼆）教学内容1、污⽔设计流量2、污⽔管道的设计参数3、污⽔管道的⽔⼒计算（三）重点污⽔管道的⽔⼒计算第⼀节污⽔设计流量的计算污⽔管道系统的设计流量是污⽔管道及其附属构筑物能保证通过的最⼤流量。
通常以最⼤⽇最⼤时流量作为污⽔管道系统的设计流量，其单位为L/s 。
它包括⽣活污⽔设计流量和⼯业废⽔设计流量两⼤部分。
就⽣活污⽔⽽⾔⼜可分为居民⽣活污⽔、公共设施排⽔和⼯业企业内⽣活污⽔和淋浴污⽔三部分。
⼀、⽣活污⽔设计流量 1.居民⽣活污⽔设计流量居民⽣活污⽔主要来⾃居住区，它通常按下式计算：1Q =360024zK N n (8-1)式中： Q 1—— 居民⽣活污⽔设计流量，L ／s ；n ——居民⽣活污⽔量定额，L ／(cap ·d)； N ——设计⼈⼝数，cap ；K Z ——⽣活污⽔量总变化系数。
（1）居民⽣活污⽔量定额居民⽣活污⽔量定额，是指在污⽔管道系统设计时所采⽤的每⼈每天所排出的平均污⽔量。
在确定居民⽣活污⽔量定额时，应调查收集当地居住区实际排⽔量的资料，然后根据该地区给⽔设计所采⽤的⽤⽔量定额，确定居民⽣活污⽔量定额。
在没有实测的居住区排⽔量资料时，可按相似地区的排⽔量资料确定。
若这些资料都不易取得，则根据《室外排⽔设计规范》(GBJl4-87)的规定，按居民⽣活⽤⽔定额确定污⽔定额。
对给⽔排⽔系统完善的地区可按⽤⽔定额的90%计，⼀般地区可按⽤⽔定额的80%计。
（2）设计⼈⼝数设计⼈⼝数是指污⽔排⽔系统设计期限终期的规划⼈⼝数，是计算污⽔设计流量的基本数据。
它是根据城市总体规划确定的，在数值上等于⼈⼝密度与居住区⾯积的乘积。
即：F N ?=ρ (8-2) 式中：N ——设计⼈⼝数，cap ；ρ——⼈⼝密度，cap/hm 2；F ——居住区⾯积，hm 2； cap ——“⼈”的计量单位。

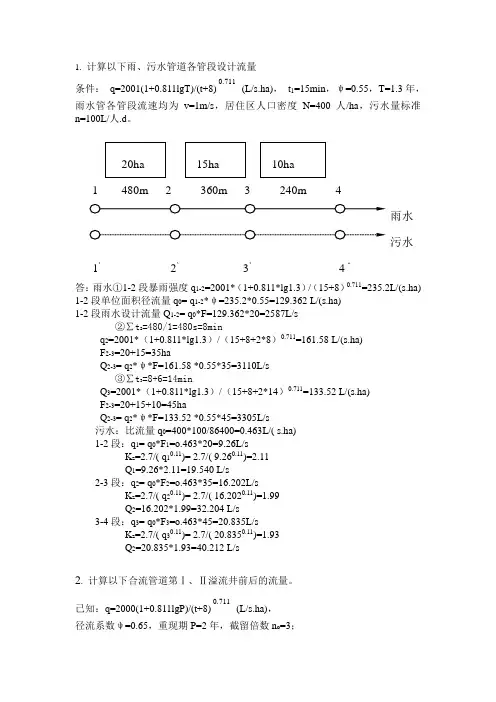

1. 计算以下雨、污水管道各管段设计流量条件： q=2001(1+0.811lgT)/(t+8)0711. (L/s.ha)， t 1=15min ，ψ=0.55，T=1.3年，雨水管各管段流速均为v=1m/s ，居住区人口密度N=400人/ha ，污水量标准n=100L/人.d 。
1 480m2 360m3 240m 4雨水污水1’ 2’ 3’ 4 ‘答：雨水①1-2段暴雨强度q 1-2=2001*（1+0.811*lg1.3）/（15+8）0.711=235.2L/(s.ha)1-2段单位面积径流量q 0= q 1-2*ψ=235.2*0.55=129.362 L/(s.ha)1-2段雨水设计流量Q 1-2= q 0*F=129.362*20=2587L/s②∑t 2=480/1=480s=8minq 2=2001*（1+0.811*lg1.3）/（15+8+2*8）0.711=161.58 L/(s.ha)F 2-3=20+15=35haQ 2-3= q 2*ψ*F=161.58 *0.55*35=3110L/s③∑t 3=8+6=14minQ 3=2001*（1+0.811*lg1.3）/（15+8+2*14）0.711=133.52 L/(s.ha)F 2-3=20+15+10=45haQ 2-3= q 2*ψ*F=133.52 *0.55*45=3305L/s污水：比流量q 0=400*100/86400=0.463L/( s.ha)1-2段：q 1= q 0*F 1=o.463*20=9.26L/sK z =2.7/( q 10.11)= 2.7/( 9.260.11)=2.11Q 1=9.26*2.11=19.540 L/s2-3段：q 2= q 0*F 2=o.463*35=16.202L/sK z =2.7/( q 20.11)= 2.7/( 16.2020.11)=1.99Q 2=16.202*1.99=32.204 L/s3-4段：q 3= q 0*F 3=o.463*45=20.835L/sK z =2.7/( q 30.11)= 2.7/( 20.8350.11)=1.93Q 2=20.835*1.93=40.212 L/s2. 计算以下合流管道第Ⅰ、Ⅱ溢流井前后的流量。
污水处理计算公式污水处理计算公式是用于计算污水处理过程中各项指标的数学公式。
它可以匡助我们了解污水处理系统的运行情况，评估其效果，并进行优化设计。
下面将为您详细介绍污水处理计算公式的相关内容。
1. 污水流量计算公式：污水处理中，了解污水的流量是非常重要的。
污水流量计算公式如下：流量（Q）= 污水流量（Qw）+ 雨水流量（Qr）- 渗漏水流量（Ql）其中，污水流量（Qw）是指进入污水处理系统的污水流量，雨水流量（Qr）是指降雨期间进入污水处理系统的雨水流量，渗漏水流量（Ql）是指由于管道渗漏等原因进入污水处理系统的水流量。
2. 污水污染物浓度计算公式：污水处理过程中，需要对污水中的污染物进行浓度计算。
常用的计算公式如下：污染物浓度（C）= 污染物质量（M）/ 污水流量（Q）其中，污染物质量（M）是指污水中某种污染物的质量，污水流量（Q）是指进入污水处理系统的污水流量。
3. 污水处理效率计算公式：污水处理效率是评估污水处理系统运行效果的重要指标。
常用的计算公式有以下几种：a. 去除率（R）= [（进水浓度 - 出水浓度）/ 进水浓度] × 100%b. 去除效率（E）= [（进水质量 - 出水质量）/ 进水质量] × 100%c. 去除负荷（L）= （进水负荷 - 出水负荷）/ 进水负荷其中，进水浓度是指进入污水处理系统的污染物浓度，出水浓度是指处理后出水中的污染物浓度，进水质量是指进入污水处理系统的污染物质量，出水质量是指处理后出水中的污染物质量，进水负荷是指进入污水处理系统的污染物负荷，出水负荷是指处理后出水中的污染物负荷。
4. 污泥产量计算公式：污水处理过程中会产生污泥，了解污泥的产量对于处理系统的设计和运行管理至关重要。
常用的污泥产量计算公式如下：污泥产量（S）= 污泥浓度（C）×污泥体积（V）其中，污泥浓度（C）是指污泥中污染物的浓度，污泥体积（V）是指污泥的体积。
第2.2.1条 雨水设计流量按下式计算式中,Q=qψFQ--雨水设计流量(L/s)；q--设计暴雨强度(L/s.ha)；ψ--径流系数；F--汇水面积(ha)注：当有生产废水排入雨水管道时，应将其水量计算在内。
第2.2.2条 径流系数按下表采用。
平均径流系数可按加权平均计算。
径流系数ψ综合径流系数ψ第2.2.3条 设计暴雨强度(见专用表)第2.2.4条 雨水设计重现期：一般选用0.4~3a，重要干道、重要地区或短期积水即能引起较严重后果的地区，一般选用2~5a.第2.2.5条 设计降雨历时，按下式计算：t=t1+mt2式中，t--降雨历时（min)；t1--地面集水时间(min)，视距离长短、地形坡度和地面铺盖情况而定，一般采用5~15min；m--折减系数，暗管折减系数m=2，明渠折减系数m=1.2 ;t2--管渠内雨水流行时间(min)注：在陡坡地区，采用暗管时折减系数m=1.2~2.第2.3.1条 合流管道的总设计流量应按下式计算：第2.3.1条 合流管道的雨水重现期可适当高于同一情况下的雨水管道设计重现期。
第3.2.1条 排水管渠的流速，应按下式计算：V=(1/n) R2/3I1/2式中,V--流速 (m/s);R--水力半径(m);I--水力坡降;n--粗糙系数.第3.2.2条 管渠粗糙系数按下表选用:管渠粗糙系数 n第3.2.3条 排水管渠的最大设计充满度和超高，应遵守下列规定：一、污水管道应按不满流计算，其最大设计充满度应按下表采用。
最大设计充满度注：在计算污水管道充满度时，不包括淋浴或短时间内突然增加的污水量，但当管径小于或等于300mm时，应按满流复核.二、雨水管道和合流管道应按满流计算。
三、明渠超高不得小于0.2m。
第3.2.4条 排水管道的最大设计流速应遵守下列规定：一、金属管道为10m/s；二、非金属管道为5m/s；第3.2.6条 排水管渠的最小设计流速应遵守下列规定：一、污水管道在设计充满度下为0.6m/s；二、雨水管道和合流管道在满流时为0.75m/s；三、明渠为0.4m/s。
