1、托辊是有多种配件组成的，主要包括托辊冲压轴承座、托辊轴承、托辊密封、、托辊支架、、间隔套、挂钩接头、铸钢耙子、圆柱销、托辊轴和卡簧挡圈等。
2、托辊冲压轴承座：托辊轴承座共分为两种，一种是冲压轴承座，另一种是铸铁（灰铁）轴承座。
冲压轴承座多数采用与钢管焊接，铸铁轴承座均采用与钢管挤压。
冲压轴承座的特点是密封好，整体承受力强，铸铁轴承座的最大特点就是同心度高，但承受力要比冲压轴承座低。
3、托辊轴承：轴承是托辊组成的最重要部分，轴承的好坏直接影响着托辊的使用寿命。
所以选择托辊轴承，要比选择其他托辊配件更为谨慎4、托辊密封：托辊密封材料分为聚乙烯与尼龙。
聚乙烯成本低，但耐磨性相对差，相反，尼龙材料的密封成本相对高，但耐磨性高（鉴别是否为尼龙材料，可将密封放入水中，下沉的就是尼龙材料的密封，浮在水面的就是聚乙烯材料的密封）。
托辊密封按托辊种类又分为TD75型、DTII型、TR型、TK型、QD80型、SPJ 型等等近十种。
5、托辊轴：托辊轴分为冷拔钢轴与阶梯轴。
注：托辊轴的公差一定要保证在加0.002mm- 0.019mm之间。
6、卡簧：托辊选用的卡簧采用弹簧钢制造而成，起到固定托辊串动的作用。
劣质的弹簧弹性差，易变性，在收到外力的冲压下不能良好的防治托辊的串动。
7、挡圈：轴上零件的固定分为轴向固定和周向固定。
8、托辊配件能够在托辊的使用中发挥重要的作用和价值，能够补助托辊的使用和维护，帮助用户在维护托辊时发挥重要的作用和价值。
托辊配件的生产加工精度主要指外壳及托辊两端内孔的同心度以及各零件轴向尺寸的加工精度。
若同心度太差，会造成滚动轴承咬死、增加阻力，降低使用寿命；若零件的轴向尺寸误差太大，会形成较大的轴向间隙，导致轴向窜动，破坏润滑和密封；若安装质量不好，将发生跑偏、咬卡、加剧磨损等，大大降低托辊使用寿命。
如何合理布置托辊，设计恰当的托辊组间距，以减少托辊的使用数量，降低整机价格，减少投资、营运及维护费用，提高经济效益，托辊的加工工艺是一个重要的方面。
带式输送机托辊尺寸参数
托辊的尺寸参数主要包括直径、宽度、轴承间距等。
托辊的直径是指托辊转动时，通过轮缘中心点的直线距离。
托辊的直径一般根据输送物料的性质、输送能力和输送距离等因素来确定。
一般情况下，输送大颗粒物料的托辊直径较大，这样可以减少物料对托辊的影响和阻力。
同时，托辊的直径也会影响输送带的弯曲半径，直径较大的托辊可以降低带式输送机的弯曲半径，减少对输送带的磨损。
常见的托辊直径有￠60、￠76、￠89、￠108等。
托辊的宽度指的是托辊的滚筒宽度，也就是输送带支撑部分的长度。
托辊的宽度一般根据带式输送机的带宽、带型、托辊间距和物料性质等因素来确定。
一般情况下，托辊的宽度应略小于带宽，这样可以避免物料从带式输送机侧面溢出，并保证物料的稳定输送。
如果托辊的宽度过大，会增加输送带的摩擦阻力，降低输送效率。
常见的托辊宽度有500mm、
650mm、800mm等。
托辊的轴承间距是指相邻托辊的轴承中心之间的水平距离。
托辊的轴承间距需要根据物料的性质和输送带的张力来确定。
一般情况下，托辊的轴承间距应适当，不宜过大或过小。
如果托辊的轴承间距过大，会造成输送带的下陷和松弛，影响输送效果；如果托辊的轴承间距过小，会增加输送带的张力，增大动力消耗。
常见的托辊轴承间距有300mm、400mm、500mm等。
总之，托辊的尺寸参数对带式输送机的输送效果和使用寿命有着重要的影响。
在实际使用中，需要根据具体的工况和物料性质进行合理的选择和设计，以确保带式输送机的正常运行和高效输送。
托辊的作用是支撑输送带和物料重量。
托辊运转必须灵活可靠。
减少输送带同托辊的摩擦力，对占输送机总成本25%以上的输送带的寿命起着关键作用。
虽然托辊在带式输送机中是一个较小部件，结构并不复杂，但制造出高质量的托辊并非易事。
判断托辊好坏的标准有以下几条：托辊径向跳动量；托辊灵活度；轴向窜动量。
2主要分类1、按材质分为橡胶托辊、陶瓷托辊、尼龙托辊及绝缘托辊。
2、主要有槽形托辊组，各类平行托辊组，各类调心托辊组，各类缓冲托辊组。
（1）槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆托辊、变槽角型托辊、过渡型托辊、V型托辊等；（2）平行托辊有普通型托辊、梳型托辊、前倾型托辊、钢胶型托辊、螺旋型托辊等；（3）调心托辊有通用型、摩擦可逆型托辊、强力型托辊、锥托辊、螺旋型托辊、组合型托辊等；(4) 缓冲托辊有弹簧板型托辊、缓冲圈型托辊、强力缓冲型托辊、可调弹力型托辊、吊挂型托辊等；陶瓷托辊简称瓷托辊，此产品不仅具有耐磨、耐酸碱盐、抗氧化，运陶瓷托辊陶瓷托辊行稳定，防盗等特点，而且陶瓷托辊可有效防止皮带跑偏，减少皮带的局部损失，延长皮带使用寿命，减少了频繁更换托辊在露天恶劣环境下使用，陶瓷托辊要比普通托辊寿命长的多。
陶瓷托辊强度高，耐磨性能好。
陶瓷托辊使用寿命长，且能减少皮带磨损。
耐高温、抗氧化，抗腐蚀性能强,陶瓷托辊适宜于各种恶劣环境。
无静电，磨损碰撞时不易产生火花，陶瓷托辊适宜于煤井等易环境。
性能稳定, 能有效防止皮带运输机跑偏、拉叉、发热起火工。
尼龙托辊：磨擦系数低，耐磨，不易损伤皮带。
自润滑性优良，使用过程中，无需注油而能在恶劣的环境条件下运转，不易卡死，有较好的防磁特性。
抗腐蚀性，抗老化性强，耐弱酸，弱碱和有机溶剂的腐蚀，不毒不污染能承受反复冲击和震动。
尼龙托辊本身重量轻，只有金属件的三分之一，安装方便，维修率低噪音小，运转平稳，节能，可提高使用周期尼龙托辊防尘，防水性能好，在多扬灰环境中使用，不易进水。
托辊支架型号及尺寸规格托辊支架是一种常用的输送设备，广泛应用于物流、建筑、矿山等行业。
它主要由辊筒、托辊、支架等组件构成。
根据不同的使用场景和需求，托辊支架的型号和尺寸规格也不尽相同。
下面将为大家介绍几种常见的托辊支架型号及尺寸规格。
1.一字型托辊支架：一字型托辊支架是最常见的一种型号。
它由上梁、下座和支承架组成。
上梁和下座之间通过螺栓紧固，支承架上则固定有辊筒。
一字型托辊支架常见的尺寸规格有：上梁宽度为100mm、150mm、200mm，上梁高度一般为100mm，下座高度为50mm，辊筒直径一般为50mm、60mm、76mm。
2.二字型托辊支架：二字型托辊支架相对于一字型托辊支架更稳定，适用于承载力较大的场景。
它由两个上梁、一个下座和支承架组成。
两个上梁之间通过螺栓连接，下座则与上梁固定在一起。
二字形托辊支架的尺寸规格有：上梁宽度一般为100mm、150mm、200mm，上梁高度一般为100mm，下座高度为50mm，辊筒直径一般为50mm、60mm、76mm。
3.三角型托辊支架：三角型托辊支架是一种特殊设计的型号，它由三个上梁、一个下座和支承架组成。
三个上梁之间通过螺栓连接，下座则与上梁固定在一起。
三角型托辊支架的尺寸规格有：上梁宽度一般为100mm、150mm、200mm，上梁高度一般为100mm，下座高度为50mm，辊筒直径一般为50mm、60mm、76mm。
4.细腰型托辊支架：细腰型托辊支架是一种相对较窄的支架设计，适用于狭窄的工作场地。
它由上梁、下座和支承架组成，上梁和下座之间通过螺栓固定。
细腰型托辊支架的尺寸规格有：上梁宽度一般为60mm、80mm，上梁高度一般为60mm，下座高度为40mm，辊筒直径一般为38mm、50mm、60mm。
以上是几种常见的托辊支架型号及尺寸规格。
不同型号的托辊支架适用于不同场景和需求，可以根据具体情况选择合适的支架型号和尺寸规格。
同时，在选择托辊支架时还需要考虑承载力、耐用性、安装方便性等因素，以确保设备的正常运行和使用寿命。

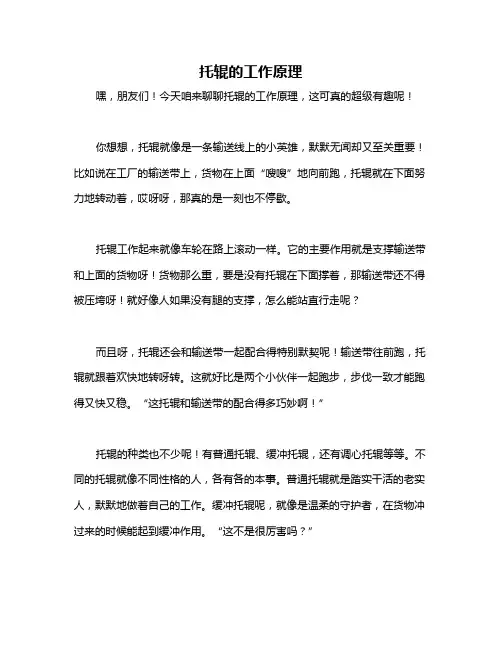

托辊的工作原理
嘿，朋友们！今天咱来聊聊托辊的工作原理，这可真的超级有趣呢！
你想想，托辊就像是一条输送线上的小英雄，默默无闻却又至关重要！比如说在工厂的输送带上，货物在上面“嗖嗖”地向前跑，托辊就在下面努力地转动着，哎呀呀，那真的是一刻也不停歇。
托辊工作起来就像车轮在路上滚动一样。
它的主要作用就是支撑输送带和上面的货物呀！货物那么重，要是没有托辊在下面撑着，那输送带还不得被压垮呀！就好像人如果没有腿的支撑，怎么能站直行走呢？
而且呀，托辊还会和输送带一起配合得特别默契呢！输送带往前跑，托辊就跟着欢快地转呀转。
这就好比是两个小伙伴一起跑步，步伐一致才能跑得又快又稳。
“这托辊和输送带的配合得多巧妙啊！”
托辊的种类也不少呢！有普通托辊、缓冲托辊，还有调心托辊等等。
不同的托辊就像不同性格的人，各有各的本事。
普通托辊就是踏实干活的老实人，默默地做着自己的工作。
缓冲托辊呢，就像是温柔的守护者，在货物冲过来的时候能起到缓冲作用。
“这不是很厉害吗？”
在实际使用中，托辊可不是单打独斗哦！是一群托辊一起努力工作呢。
它们就像一个团队，互相配合，共同完成输送货物的艰巨任务。
“它们真的是团结一心呀！”
说真的，托辊虽然看起来不起眼，但它的工作原理真的很神奇！没有托辊，那输送作业可就没法顺利进行啦！所以呀，可别小瞧了这小小的托辊哟！它在工业生产中可是有着大大的作用呢！。
阻尼托辊徐州光环皮带机托辊有限公司一、用途和特征阻尼托辊主要用于带式输送机下行坡道的承重区段，以托辊具有较大的摩擦阻力，阻缓运转下滑速度，使下行皮带上的物料较平稳的传送。
阻尼托辊主要特征：1、具有较大的摩擦阻力，并且运转平稳。
2、密封性能必须良好。
3、能承受一定的轴向载荷。
4、易于更换。
5、具有补充润滑油的装置。
二、使用环境条件阻尼托辊可以用在煤电、淋水、潮湿的环境中，具有防尘、防水浸，耐腐蚀的特征。
环境温度在-10°C~+40°C能正常运转。
三、主要零件说明1、管体管体采用机械物理性能不低于Q235的焊接式托辊专用钢管，其余各项质量性能指标符合MT/T1019-2006中的规定。
2、轴承座轴承座采用机械物理性能不低于HT150的铸铁件。
轴承座与管体的配合为紧配合，不得有任何松动。
3、轴承粉末冶金轴承是阻尼托辊的重要零件，材质为铁基粉末冶金；粉末冶金止推轴承和粉末冶金轴套配套使用。
KA系列托辊专用轴承应优先录用，也可采用深向大游隙全封闭轴承，该轴承是为增加阻尼托辊的承载能力，提高阻尼托辊的使用寿命。
4、托辊轴托辊轴材料的机械物理性能不得低于Q235-A钢，其结构为阶梯轴。
四、工作原理阻尼托辊适用于皮带输送机下山（下行）坡道的承载区段，以托辊较大的摩擦阻力阻缓皮带机运转下滑速度，使皮带机整机运转平稳。
阻尼托辊摩擦阻力，主要来源于铸铁轴承座内粉末合金轴套与轴的摩擦力和粉末冶金轴套端面与轴上的粉末冶金止推轴承端面配合的端面摩擦力以及密封与轴的摩擦力，这些摩擦力的组合大于普通托辊摩擦阻力3~4倍。
五、结构概述阻尼托辊如图所示，采用钢质组合式结构，主要由托辊管体、阶梯式托辊轴，粉末冶金轴承及轴承、铸铁轴承座，密封件和注油咀等。
主要件经过一系列装配组合而成。
具有良好的防尘、防水、阻尼性能。
1.管体2.轴3.粉末冶金止推轴承4.粉末冶金轴套5.轴承座6.密封7.注油嘴8.轴承 9.密封圈 10.密封盖 11.轴用弹性挡圈六、安装与调整阻尼托辊应安装在带式输送机下山（下行）坡道承载区段上全线布置。

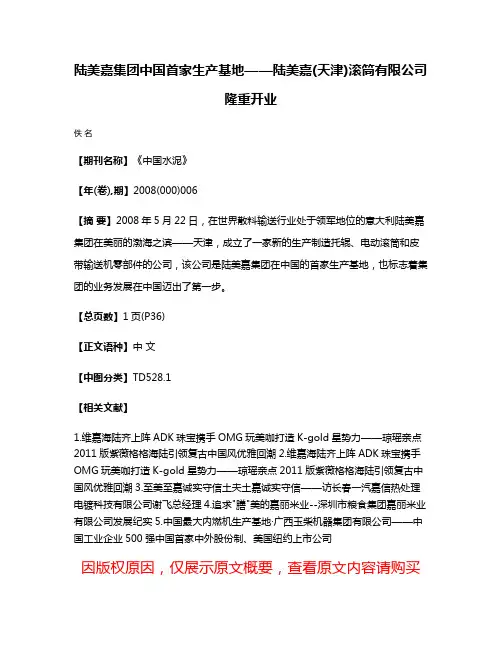

陆美嘉集团中国首家生产基地——陆美嘉(天津)滚筒有限公司
隆重开业
佚名
【期刊名称】《中国水泥》
【年(卷),期】2008(000)006
【摘要】2008年5月22日，在世界散料输送行业处于领军地位的意大利陆美嘉集团在美丽的渤海之滨——天津，成立了一家新的生产制造托辊、电动滚筒和皮带输送机零部件的公司，该公司是陆美嘉集团在中国的首家生产基地，也标志着集团的业务发展在中国迈出了第一步。
【总页数】1页(P36)
【正文语种】中文
【中图分类】TD528.1
【相关文献】
1.维嘉海陆齐上阵ADK珠宝携手OMG玩美咖打造K-gold星势力——琼瑶亲点2011版紫薇格格海陆引领复古中国风优雅回潮
2.维嘉海陆齐上阵ADK珠宝携手OMG玩美咖打造K-gold星势力——琼瑶亲点2011版紫薇格格海陆引领复古中国风优雅回潮
3.至美至嘉诚实守信土夫土嘉诚实守信——访长春一汽嘉信热处理电镀科技有限公司谢飞总经理
4.追求"膳"美的嘉丽米业--深圳市粮食集团嘉丽米业有限公司发展纪实
5.中国最大内燃机生产基地·广西玉柴机器集团有限公司——中国工业企业500强中国首家中外股份制、美国纽约上市公司
因版权原因，仅展示原文概要，查看原文内容请购买。

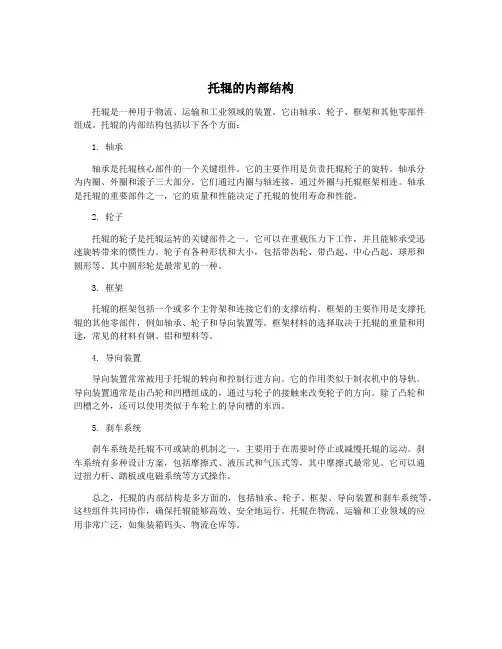

托辊的内部结构托辊是一种用于物流、运输和工业领域的装置。
它由轴承、轮子、框架和其他零部件组成。
托辊的内部结构包括以下各个方面：1. 轴承轴承是托辊核心部件的一个关键组件。
它的主要作用是负责托辊轮子的旋转。
轴承分为内圈、外圈和滚子三大部分。
它们通过内圈与轴连接，通过外圈与托辊框架相连。
轴承是托辊的重要部件之一，它的质量和性能决定了托辊的使用寿命和性能。
2. 轮子托辊的轮子是托辊运转的关键部件之一。
它可以在重载压力下工作，并且能够承受迅速旋转带来的惯性力。
轮子有各种形状和大小，包括带齿轮、带凸起、中心凸起、球形和圆形等。
其中圆形轮是最常见的一种。
3. 框架托辊的框架包括一个或多个主骨架和连接它们的支撑结构。
框架的主要作用是支撑托辊的其他零部件，例如轴承、轮子和导向装置等。
框架材料的选择取决于托辊的重量和用途，常见的材料有钢、铝和塑料等。
4. 导向装置导向装置常常被用于托辊的转向和控制行进方向。
它的作用类似于制衣机中的导轨。
导向装置通常是由凸轮和凹槽组成的，通过与轮子的接触来改变轮子的方向。
除了凸轮和凹槽之外，还可以使用类似于车轮上的导向槽的东西。
5. 刹车系统刹车系统是托辊不可或缺的机制之一，主要用于在需要时停止或减慢托辊的运动。
刹车系统有多种设计方案，包括摩擦式、液压式和气压式等，其中摩擦式最常见。
它可以通过扭力杆、踏板或电磁系统等方式操作。
总之，托辊的内部结构是多方面的，包括轴承、轮子、框架、导向装置和刹车系统等。
这些组件共同协作，确保托辊能够高效、安全地运行。
托辊在物流、运输和工业领域的应用非常广泛，如集装箱码头、物流仓库等。

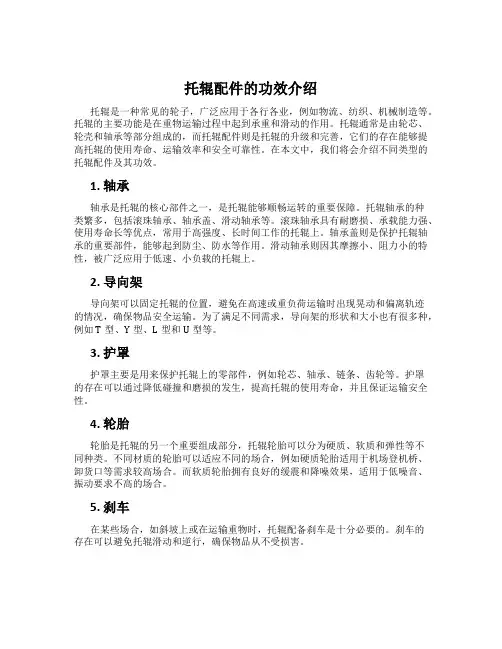

托辊配件的功效介绍托辊是一种常见的轮子，广泛应用于各行各业，例如物流、纺织、机械制造等。
