市政雨水管道工程施工技术交底记录大全

排水管道施工技术交底记录
1. 项目概述
本项目旨在施工一条新的排水管道系统，用于有效排放污水和雨水。

该系统将由多个关键步骤组成，如挖掘沟槽、安装管道和连接附件等。

2. 施工步骤
2.1 挖掘沟槽
- 确定挖掘沟槽的准确位置和深度，符合相关规范要求。

- 使用适当的设备和工具进行挖掘，确保沟槽的平整和稳固。

- 在挖掘过程中，应注意避免损坏现有地下设施，如电力线路和通信网。

2.2 安装管道
- 选用符合标准要求的排水管材料，并确保其质量合格。

- 按照设计图纸和规范要求，进行管道的铺设和连接。

- 使用适当的工具和方法，确保管道的平整和密封。

2.3 连接附件
- 安装排水管道系统所需的附件，如检查井和排气阀等。

- 确保附件的安装位置准确，并进行密封处理，以防止漏水和异味。

3. 安全注意事项
- 施工人员应穿戴符合安全标准的个人防护装备，如安全帽、防护鞋和手套等。

- 在施工现场设置明显的警示标志，提醒他人注意施工区域。

- 定期对施工现场进行安全检查，排除可能存在的安全隐患。

以上为排水管道施工技术交底记录。

请施工人员按照以上步骤和注意事项进行施工，确保施工质量和安全。

如有任何疑问或需要进一步的说明，请随时与负责人员沟通。

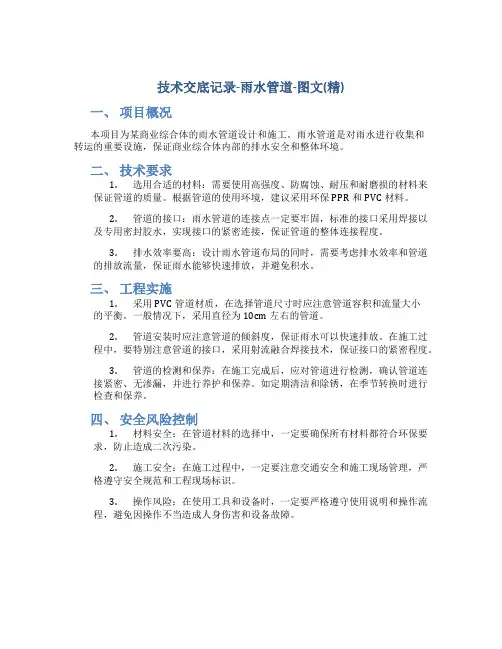

技术交底记录-雨水管道-图文(精)一、项目概况本项目为某商业综合体的雨水管道设计和施工。

雨水管道是对雨水进行收集和转运的重要设施，保证商业综合体内部的排水安全和整体环境。

二、技术要求1.选用合适的材料：需要使用高强度、防腐蚀、耐压和耐磨损的材料来保证管道的质量。

根据管道的使用环境，建议采用环保PPR和PVC材料。

2.管道的接口：雨水管道的连接点一定要牢固，标准的接口采用焊接以及专用密封胶水，实现接口的紧密连接，保证管道的整体连接程度。

3.排水效率要高：设计雨水管道布局的同时，需要考虑排水效率和管道的排放流量，保证雨水能够快速排放，并避免积水。

三、工程实施1.采用PVC管道材质，在选择管道尺寸时应注意管道容积和流量大小的平衡。

一般情况下，采用直径为10cm左右的管道。

2.管道安装时应注意管道的倾斜度，保证雨水可以快速排放。

在施工过程中，要特别注意管道的接口，采用射流融合焊接技术，保证接口的紧密程度。

3.管道的检测和保养：在施工完成后，应对管道进行检测，确认管道连接紧密、无渗漏，并进行养护和保养。

如定期清洁和除锈，在季节转换时进行检查和保养。

四、安全风险控制1.材料安全：在管道材料的选择中，一定要确保所有材料都符合环保要求，防止造成二次污染。

2.施工安全：在施工过程中，一定要注意交通安全和施工现场管理，严格遵守安全规范和工程现场标识。

3.操作风险：在使用工具和设备时，一定要严格遵守使用说明和操作流程，避免因操作不当造成人身伤害和设备故障。

五、本文介绍了某商业综合体雨水管道项目，详细阐述了对材料、施工和安全风险的要求和控制措施。

希望在实施过程中，能够加强管理、保证安全，确保项目的圆满完成。

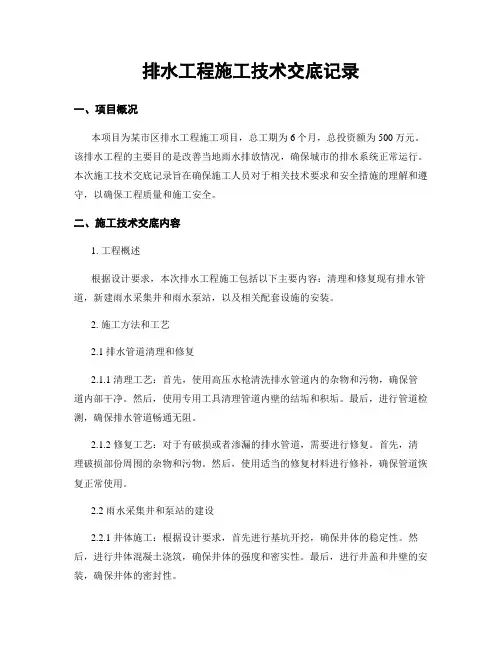

排水工程施工技术交底记录一、项目概况本项目为某市区排水工程施工项目，总工期为6个月，总投资额为500万元。

该排水工程的主要目的是改善当地雨水排放情况，确保城市的排水系统正常运行。

本次施工技术交底记录旨在确保施工人员对于相关技术要求和安全措施的理解和遵守，以确保工程质量和施工安全。

二、施工技术交底内容1. 工程概述根据设计要求，本次排水工程施工包括以下主要内容：清理和修复现有排水管道，新建雨水采集井和雨水泵站，以及相关配套设施的安装。

2. 施工方法和工艺2.1 排水管道清理和修复2.1.1 清理工艺：首先，使用高压水枪清洗排水管道内的杂物和污物，确保管道内部干净。

然后，使用专用工具清理管道内壁的结垢和积垢。

最后，进行管道检测，确保排水管道畅通无阻。

2.1.2 修复工艺：对于有破损或者渗漏的排水管道，需要进行修复。

首先，清理破损部份周围的杂物和污物。

然后，使用适当的修复材料进行修补，确保管道恢复正常使用。

2.2 雨水采集井和泵站的建设2.2.1 井体施工：根据设计要求，首先进行基坑开挖，确保井体的稳定性。

然后，进行井体混凝土浇筑，确保井体的强度和密实性。

最后，进行井盖和井壁的安装，确保井体的密封性。

2.2.2 泵站建设：根据设计要求，首先进行泵房的土建施工，包括地基处理、基础浇筑和墙体建设。

然后，进行泵站设备的安装，包括水泵、控制系统等。

最后，进行泵站的调试和运行测试，确保泵站的正常运行。

3. 安全措施3.1 施工现场安全：施工现场应设置明显的安全警示标志，确保施工人员和周围人员的安全。

施工人员应佩戴必要的安全防护用品，如安全帽、安全鞋等。

同时，应对施工现场进行定期巡视和整理，确保施工场地的整洁和安全。

3.2 施工设备安全：施工设备应经过检查和维护，确保其正常工作。

在使用设备时，应按照操作规程进行操作，确保施工人员的安全。

对于存在安全隐患的设备，应及时进行维修或者更换。

3.3 施工过程安全：施工人员应严格按照施工方案进行作业，遵守工艺要求和操作规程。

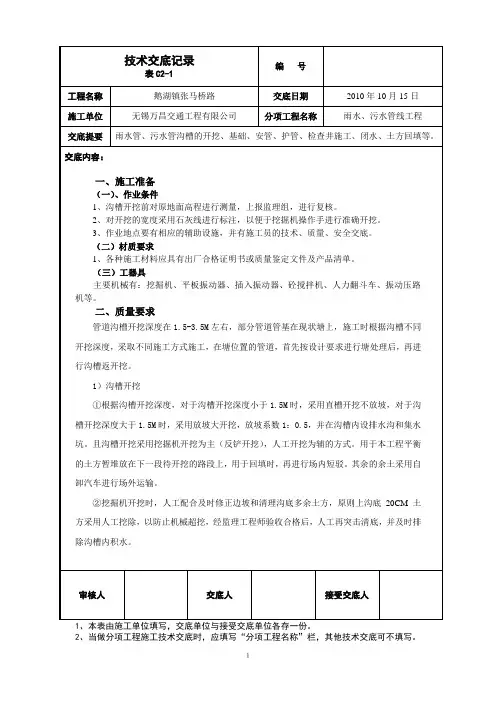

1、表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

审核人交底人接受交底人1、表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

安装立管应二人以上配合，一人在上层楼板上，由管洞内投下一个绳头，下面一个人将预制好的立管上半部分栓牢，上拉下托将立管下部插口插入下层管承口内。

立管插入承口后，下层的人把甩口及立管检查口方向找正，检查口方向应易于操作。

上层的人用木楔将管在楼板孔洞处临时卡牢，打麻、吊直、捻灰。

复查立管垂直度，将立管临时固定牢固。

立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满填实，并拆除临时支架。

如系高层建筑或管道井内，应按设计要求用型钢做固定支架。

高层建筑考虑管道膨胀补偿，可采用法兰柔性管件，但在承插口处要留出膨胀补偿余量。

高层建筑采用辅助透气管时，可采用辅助透气异型管件连接。

透气管高度，从屋顶面层算起至透气帽下端，上人屋面为2000mm，非上人屋面为700mm，大于本地区积雪厚度。

塑料管作室外透气管易老化断裂，影响牢固性和使用寿命。

透气管缩径易造成通风不畅。

2、室内雨水管道安装（1）内排水雨水管管材必须考虑承压能力，按设计要求选择。

（2）悬吊式雨水管道的敷设坡度不得小于0.005.埋地雨水管道最小坡度见表6-6。

管径（mm）最小坡度（‰）50 2075 15100 8125 6150 5200～400 4悬吊式雨水管道长度超过15m的应安装检查口，其间距规定如下：当管径小于或等于150mm时，检查口间距为不大于15m。

当管径为200mm时，检查口间距不大于20m。

（3）选用铸铁雨水管道安装，其安装方法同上述室内铸铁排水管道安装。

选用聚氯乙烯管安装，其安装方法同上述室内UPVC管安装并注意到：因每层穿楼板处为固定支撑，必须每层装伸缩节。

管道施工技术交底记录大全工程技术交底记录工程名称：巴州阿洪口首站至博斯腾湖工业园输气管道施工单位：___工序名称：管道安装交底时间：年月日交底部位：施工现场测量放线：1.1 在交桩后，按照施工图进行现场核对，根据设计图纸进行测量放线、打百米桩及转角桩，按征地要求放出作业带宽度（征地范围8米）。

1.2 详细记录热煨弯管和冷弯弯管的部位和角度，并统计用量。

1.3 放线中发现的隐蔽障碍物应在与管道交叉点两侧作出明显标志。

1.4 及时填写测量放线成果记录，并向监理工程师报验。

施工作业带清障及施工便道修筑：2.1 施工作业带清理、平整应遵循保护植被及配套设施。

2.2 将施工作业带范围内的植被等地面障碍物清除干净，对沟、坎、坡等处进行适当的平整。

2.3 地势平坦处根据管道施工作业带放线边界，用推土机配合人工进行扫线作业，清除作业带内的沟坎、土堤和植被等。

2.4 施工便道包括施工作业带内的便道和连接施工作业带与现有运输道路之间的通道，施工便道应平坦，并且有足够的承压强度，应能保证施工机具设备的行驶安全。

2.5 尽量不破坏原有地形地貌，施工完后，将施工的便道进行清除，按原貌恢复。

2.6 拟修建的施工便道，应征得业主（监理）认可，方可实施。

运布管：1.1 管子装卸使用专用吊具或吊管带，其吊具不得对管端造成损伤。

吊具与钢管接触部分的弧度应与钢管弧度相同，装卸过程中要注意保护管口，不得使管口产生任何豁口与伤痕。

1.2 运输时，使用尼龙带加倒链捆绑固定，在受力部位加垫5mm厚橡胶皮。

1.3 管子两端必须垫沙袋，堆放高度不得超过5层，底层距地面不得小于100mm；严禁撬、滚、滑动管子。

1.4 卸管时应有专人逐根检查以下内容：①管子防腐质量是否完好无损；②按检查结果填写接收单；③对防腐层有缺陷的管子予以挑出，并对缺陷部位做明显的标识；管子堆放：2.1 设1个堆管场；2.2 堆放点应平坦，管堆底垫牢固，防止管子滚动；2.3 管堆周围清除所有杂草，以防野火烧管。

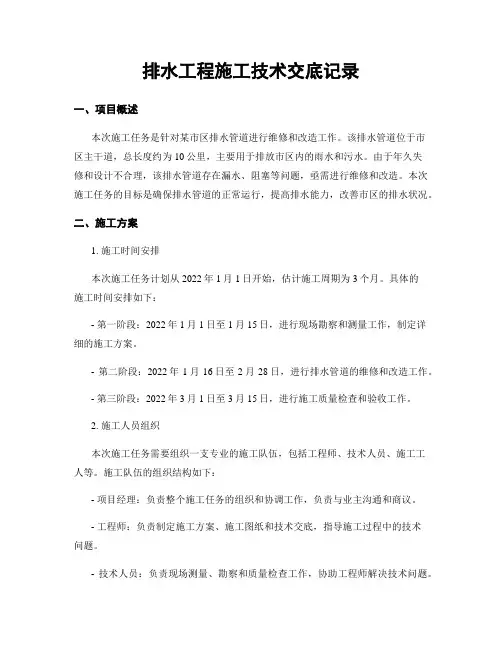

排水工程施工技术交底记录一、项目概述本次施工任务是针对某市区排水管道进行维修和改造工作。

该排水管道位于市区主干道，总长度约为10公里，主要用于排放市区内的雨水和污水。

由于年久失修和设计不合理，该排水管道存在漏水、阻塞等问题，亟需进行维修和改造。

本次施工任务的目标是确保排水管道的正常运行，提高排水能力，改善市区的排水状况。

二、施工方案1. 施工时间安排本次施工任务计划从2022年1月1日开始，估计施工周期为3个月。

具体的施工时间安排如下：- 第一阶段：2022年1月1日至1月15日，进行现场勘察和测量工作，制定详细的施工方案。

- 第二阶段：2022年1月16日至2月28日，进行排水管道的维修和改造工作。

- 第三阶段：2022年3月1日至3月15日，进行施工质量检查和验收工作。

2. 施工人员组织本次施工任务需要组织一支专业的施工队伍，包括工程师、技术人员、施工工人等。

施工队伍的组织结构如下：- 项目经理：负责整个施工任务的组织和协调工作，负责与业主沟通和商议。

- 工程师：负责制定施工方案、施工图纸和技术交底，指导施工过程中的技术问题。

- 技术人员：负责现场测量、勘察和质量检查工作，协助工程师解决技术问题。

- 施工工人：负责具体的施工工作，按照施工方案进行操作。

3. 施工材料和设备本次施工任务需要使用以下材料和设备：- 排水管道材料：包括塑料管道、橡胶密封圈等。

- 施工设备：包括挖掘机、破碎机、焊接设备等。

4. 施工步骤本次施工任务的具体步骤如下：- 第一步：现场勘察和测量。

施工队伍在施工前进行现场勘察和测量工作，确定施工范围和具体施工方案。

- 第二步：排水管道维修和改造。

根据施工方案，施工队伍进行排水管道的维修和改造工作，包括漏水点的修复、阻塞点的清理等。

- 第三步：施工质量检查和验收。

施工完成后，进行施工质量检查和验收工作，确保施工质量符合要求。

三、安全措施1. 施工现场安全- 施工现场周边设置警示标志，提醒过往行人和车辆注意安全。

(完整版)城市雨水污水管道工程安装施工
技术交底
城市雨水污水管道工程安装施工技术交底(完整版)
1. 施工前准备工作
* 安全措施的落实：施工现场围挡搭建，设置保安员，建立施
工档案，开展安全教育等。

* 施工材料和设备配备：检查工程材料质量符合工程质量要求，设备齐全并经过检验。

2. 埋设预处理设备
* 埋底深度和基础处理：把管道埋设在规定深度内，并采取间
隔固定方式埋置管道，同时进行基础处理，确保管道基础坚固牢固。

* 预制构件的安装：进行预制构件的清理，满足质量验收，并
进行安装。

实施防腐蚀措施，并保护好预制构件的表面。

3. 管道铺设
* 管道铺设方法：按照设计图纸和要求来进行铺设。

* 铺设前准备：填平道路地面并架设铺设模板，在设备操作人员的指引下往模板铺设管道。

* 管道连接：清理管道接口，涂刷防腐漆，使用专用工具将管道连接紧密。

4. 管道安装质量控制
* 管道开挖深度的测量：严格按照建筑设计图进行精确测量，掌握好管道的深度和高度等数据。

* 管道斜率的控制：施工现场进行管道斜率的量测，协调土方工程的施工进度与管道铺设；保证施工质量符合工程设计和规范的要求。

5. 施工后的防腐处理
* 涂层防腐蚀：保证管道的表面光滑整洁，涂刷涂层防腐蚀。

* 做好封堵工作：各个施工部位的封堵必须到位，确保施工现场环境整洁。

* 安全检查：每工作日结束时，必须对管道安装现场进行一次安全检查，保证施工质量。

市政工程排水施工技术交底记录日期：XXXX年XX月XX日地点：施工现场参与人员：项目经理、技术负责人、施工队长、施工员等一、施工技术要求1.1本工程的排水施工应按照相关标准及技术规范进行，确保排水系统的正常运行。

1.2施工前应对工程现场进行详细勘察，了解地形地貌、地下管线等情况，合理规划施工工艺和方案。

1.3施工单位应对现场施工环境进行检查，确保施工安全，并按照相关法规要求进行安全防护措施。

1.4施工中应加强施工现场管理，确保施工进度和施工质量。

1.5施工质量验收应符合相关标准和规范，严控工程质量。

二、施工准备工作2.1施工前应组织人员进行必要的技术交底，明确各项施工工艺及要求，并落实相关责任人。

2.2施工前需对施工现场进行详细测量，并获得合规的施工图纸和设计文件。

2.3施工前需进行材料和设备的进场检查，并做好登记备案。

三、排水系统施工工艺3.1埋地管道施工3.1.1依据设计图纸和施工方案进行基坑开挖，确保管道铺设的合理深度和坡度。

3.1.2管道材料应符合国家标准，施工质量应符合相关要求。

3.1.3管道连接处应采用专用接口材料进行连接，并按照相关规范进行施工。

3.2检修井施工3.2.1井身施工应符合相关标准和规范要求，确保井身的稳固性和密封性。

3.2.2检修井的管道连接、砼浇筑等工作应按照设计要求进行，确保施工质量和工程安全。

3.3排水设备安装3.3.1排水泵的安装应按照技术要求，确保泵的稳定运行和设备安全。

3.3.2排水阀门、流量计等设备的安装应符合相关标准和规范，确保设备正常操作和准确测量。

四、施工期间的质量控制4.1施工单位应制定施工计划，按照施工工艺和要求进行，确保施工进度和质量。

4.2施工过程中应加强现场管理，做好防护措施，确保施工现场的安全和整洁。

4.3施工过程中发现的问题应及时汇报，并采取相应措施进行处理，确保工程质量。

五、施工质量验收5.1完工后应进行工程质量验收，包括排水系统的功能性、稳定性和安全性等评估。

(详细版)市政雨水污水管道布置技术交底一、前言为确保本市政工程项目顺利进行，提高工程质量，保证雨水、污水管道布置的科学性、合理性和安全性，特制定本技术交底。

本文档将详细阐述市政雨水污水管道布置的相关技术要求、施工方法及注意事项。

二、工程概况1. 工程地点：XX市XX区域2. 工程规模：市政道路长度约为XX公里，雨水管道直径范围XX米至XX米，污水管道直径范围XX米至XX米3. 工程目标：实现区域范围内的雨水、污水排放，降低城市内涝风险，提高城市环境质量三、技术要求1. 雨水管道布置- 遵循城市排水规划，结合地形地貌、土壤类型、排水区域等因素进行布置- 雨水管道布置应满足设计流量、设计暴雨强度等要求- 雨水管道间距不宜过大，应考虑排水管渠的合理尺寸和连接方式- 在雨水管道布置过程中，应注意排水出口的设置，避免管道堵塞和溢流2. 污水管道布置- 依据城市污水处理规划，结合排水区域、人口密度、产业结构等因素进行布置- 污水管道布置应满足设计流量、设计暴雨强度等要求- 污水管道应尽量布置在相对隐蔽、便于维护的地方- 污水管道布置应考虑与其他市政管线的协调和避让四、施工方法1. 施工准备- 熟悉施工图纸和相关技术规范，了解工程概况- 准备施工所需的设备、材料、人员等资源- 对施工人员进行技术培训和安全教育2. 管道铺设- 依据设计图纸进行管道定位，标高控制- 采用开挖、顶管、定向钻等施工方法- 确保管道铺设坡度、弯曲度等符合设计要求- 管道铺设过程中，应严格控制管道的质量、连接的可靠性以及管道的整体稳定性3. 检查与验收- 施工过程中，进行隐蔽工程验收，确保工程质量- 工程完工后，进行全面检查，发现问题及时整改- 验收合格后，将工程移交相关部门进行运维管理五、注意事项1. 施工安全- 严格执行施工现场安全规定，确保人员安全- 定期对施工设备进行检查、维护，保障设备安全运行- 做好施工现场的临时排水、降水措施，防止安全事故发生2. 环境保护- 遵循环保法规，减少施工过程对环境的影响- 妥善处理施工产生的废弃物，防止污染土壤和地下水- 注意施工过程中的噪音、扬尘控制，保障周边居民的生活质量3. 质量管理- 加强施工过程的质量控制，确保工程质量满足设计要求- 积极采用新技术、新工艺、新材料，提高工程质量- 做好工程资料的记录、整理和归档工作，为工程维护提供依据六、结语本技术交底旨在为市政雨水污水管道布置提供详细、专业的指导，以保证工程质量、进度和安全。
