建筑材料---砌筑砂浆
建筑砂浆也称细骨料混凝土，是由胶凝材料、细骨料、掺和料、纤维、外加剂和水按一定比例配合，经搅拌硬化而成，也称无粗骨料混凝土。建筑砂浆按胶凝材料不同可分为水泥砂浆、水泥石灰混合砂浆、石灰砂浆、水玻璃砂浆和聚合物砂浆等，按用途不同可分为砌筑砂浆、抹面砂浆、装饰砂浆、保温砂浆、防水砂浆、耐酸砂浆、抗裂砂浆等，按生产方式不同可分为现场搅拌砂浆和预拌砂浆。
砌筑砂浆主要用于砌筑块体材料（如砖、石、砌块等）,与其构成砖石砌体结构或墙体，承担传递荷载或保温隔热作用。砌筑砂浆在砌筑工程中用量很大，其质量好坏直接影响砌体结构的安全与耐久性。
一、砌筑砂浆的组成材料及要求
1.水泥
水泥是砌筑砂浆中的主要胶凝材料，选用水泥时应满足下面的要求：
1)水泥的品种
应优先选用通用水泥中的品种，同时尽量不要混用不同品种的水泥，因为每一个品种水泥有其自身的特性，避免造成水泥性能的降低。
2)水泥的强度等级
砌筑砂浆用水泥的强度等级应根据设计要求进行选择。一般情况下，水泥砂浆采用的水泥强度等级不宜大于32.5级，水泥混合砂浆采用的水泥强度等级不宜大于42.5级。为了保证砂浆必要的和易性，《砌筑砂浆配合比设计规程》（JGJ98-2000)中规定，水泥砂浆中水泥用量不应小于200kg/m3,水泥混合砂浆中水泥与掺加料总量宜为（300~350)kg/m3。
2.石灰
为了改善砂浆的某些性能，常常在水泥砂浆中掺入适量的石灰，配制成水泥石灰混合砂浆。石灰通常是以石灰膏的形式掺入，石灰膏是生石灰块经熟化后陈伏14d沉淀下的膏状体，主要是含过量水的Ca(OH)2,消石灰粉不得直接掺用。
3. 砂
砌筑砂浆的用砂应符合混凝土用砂的质量标准，且对砂的最大粒径有一定的要求，同时对砂的含泥量有严格规定。
4.塑化材料
粉煤灰是砂浆中较为理想的塑化材料，掺人砂浆后可提高或改善砂浆的保水性、塑性，同时又可节约水泥，降低工程成本。微沫剂是砂浆中另一类塑化材料，是以普通型减水剂中木质素磺酸钙为主，可以达到增塑目的。甲基纤维素作为增塑材料，主要作用是减少砂浆泌水，防止砂浆离析，便于施工操作。

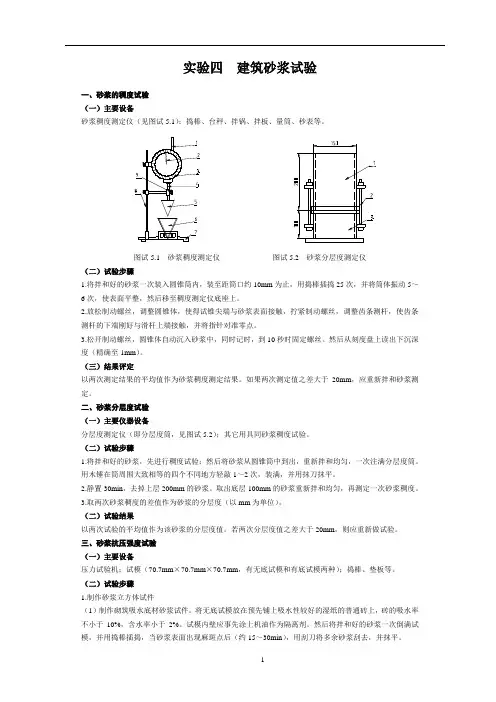

1 实验四 建筑砂浆试验
一、砂浆的稠度试验
（一）主要设备
砂浆稠度测定仪（见图试5.1）；捣棒、台秤、拌锅、拌板、量筒、秒表等。
图试5.1 砂浆稠度测定仪 图试5.2 砂浆分层度测定仪
（二）试验步骤
1.将拌和好的砂浆一次装入圆锥筒内，装至距筒口约10mm为止，用捣棒插捣25次，并将筒体振动5～6次，使表面平整，然后移至稠度测定仪底座上。
2.放松制动螺丝，调整圆锥体，使得试锥尖端与砂浆表面接触，拧紧制动螺丝，调整齿条测杆，使齿条测杆的下端刚好与滑杆上端接触，并将指针对准零点。
3.松开制动螺丝，圆锥体自动沉入砂浆中，同时记时，到10秒时固定螺丝。然后从刻度盘上读出下沉深度（精确至1mm）。
（三）结果评定
以两次测定结果的平均值作为砂浆稠度测定结果。如果两次测定值之差大于20mm，应重新拌和砂浆测定。
二、砂浆分层度试验
（一）主要仪器设备
分层度测定仪（即分层度筒，见图试5.2）；其它用具同砂浆稠度试验。
（二）试验步骤
1.将拌和好的砂浆，先进行稠度试验；然后将砂浆从圆锥筒中到出，重新拌和均匀，一次注满分层度筒。用木锤在筒周围大致相等的四个不同地方轻敲1～2次，装满，并用抹刀抹平。
2.静置30min，去掉上层200mm的砂浆。取出底层100mm的砂浆重新拌和均匀，再测定一次砂浆稠度。
3.取两次砂浆稠度的差值作为砂浆的分层度（以mm为单位）。
（二）试验结果
以两次试验的平均值作为该砂浆的分层度值。若两次分层度值之差大于20mm，则应重新做试验。
三、砂浆抗压强度试验
（一）主要设备
压力试验机；试模（70.7mm×70.7mm×70.7mm，有无底试模和有底试模两种）；捣棒、垫板等。
（二）试验步骤
1.制作砂浆立方体试件
（1）制作砌筑吸水底材砂浆试件。将无底试模放在预先铺上吸水性较好的湿纸的普通砖上，砖的吸水率不小于10%，含水率小于2%。试模内壁应事先涂上机油作为隔离剂。然后将拌和好的砂浆一次倒满试模，并用捣棒插捣，当砂浆表面出现麻斑点后（约15～30min），用刮刀将多余砂浆刮去，并抹平。

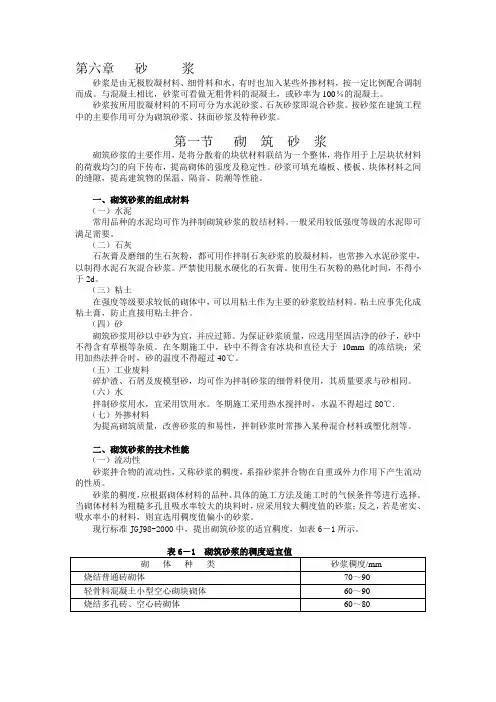

第六章 砂 浆
砂浆是由无极胶凝材料、细骨料和水，有时也加入某些外掺材料，按一定比例配合调制而成。与混凝土相比，砂浆可看做无粗骨料的混凝土，或砂率为100％的混凝土。
砂浆按所用胶凝材料的不同可分为水泥砂浆、石灰砂浆即混合砂浆。按砂浆在建筑工程中的主要作用可分为砌筑砂浆、抹面砂浆及特种砂浆。
第一节 砌 筑 砂 浆
砌筑砂浆的主要作用，是将分散着的块状材料联结为一个整体，将作用于上层块状材料的荷载均匀的向下传布，提高砌体的强度及稳定性。砂浆可填充墙板、楼板、块体材料之间的缝隙，提高建筑物的保温、隔音、防潮等性能。
一、砌筑砂浆的组成材料
（一）水泥
常用品种的水泥均可作为拌制砌筑砂浆的胶结材料。一般采用较低强度等级的水泥即可满足需要。
（二）石灰
石灰膏及磨细的生石灰粉，都可用作拌制石灰砂浆的胶凝材料，也常掺入水泥砂浆中，以制得水泥石灰混合砂浆。严禁使用脱水硬化的石灰膏。使用生石灰粉的熟化时间，不得小于2d。
（三）粘土
在强度等级要求较低的砌体中，可以用粘土作为主要的砂浆胶结材料。粘土应事先化成粘土膏，防止直接用粘土拌合。
（四）砂
砌筑砂浆用砂以中砂为宜，并应过筛。为保证砂浆质量，应选用坚固洁净的砂子，砂中不得含有草根等杂质。在冬期施工中，砂中不得含有冰块和直径大于10mm的冻结块；采用加热法拌合时，砂的温度不得超过40℃。
（五）工业废料
碎炉渣、石屑及废模型砂，均可作为拌制砂浆的细骨料使用，其质量要求与砂相同。
（六）水
拌制砂浆用水，宜采用饮用水。冬期施工采用热水搅拌时，水温不得超过80℃.
（七）外掺材料
为提高砌筑质量，改善砂浆的和易性，拌制砂浆时常掺入某种混合材料或塑化剂等。
二、砌筑砂浆的技术性能
（一）流动性
砂浆拌合物的流动性，又称砂浆的稠度，系指砂浆拌合物在自重或外力作用下产生流动的性质。
砂浆的稠度，应根据砌体材料的品种、具体的施工方法及施工时的气候条件等进行选择。当砌体材料为粗糙多孔且吸水率较大的块料时，应采用较大稠度值的砂浆；反之，若是密实、吸水率小的材料，则宜选用稠度值偏小的砂浆。
例4-29．某混凝土拌合物经试拌调整满足和易性要求后，各组成材料用量为水泥3.15㎏，水1.89㎏，砂6.24㎏, 卵石12.48㎏，实测混凝土拌合物表观密度为2450㎏／ｍ３；试计算每m3 混凝土的各种材料用量。该混凝土拌合物各组成材料用量的比例为：C:S:G:W=3.15:6.24:12.48:1.89 =1:1.98:3.96:0.60由实测混凝土拌合物表观密度为2450㎏／ｍ３ C+S+G+W=2450 ㎏
C+1.98C+3.96C+0.60C=7.54C=2450㎏则每m3 混凝土的各种材料用量为：水泥： C=325 ㎏砂： S=1.98C=644 ㎏卵石： G=3.96C=1287 kg水：
W=0.6C=195 kg
[评注] 混凝土拌合物各组成材料的单位用量之和即为其表观密度。
例5-2 影响砂浆抗压强度的主要因素有哪些？
砂浆的强度除受砂浆本身的组成材料及配比影响外，还与基层的吸水性能有关。对于不吸水基层（如致密石材），这时影响砂浆强度的主要因素与混凝土基本相同，即主要决定于水泥强度和水灰比。对于吸水基层（如粘土砖及其他多孔材料），这时由于基层能吸水，当其吸水后，砂浆中保留水分的多少取决于其本身的保水性，而与水灰比关系不大。因而，此时砂浆强度主要决定于水泥强度及水泥用量。
[评注] 对于不吸水基层和吸水基层影响砂浆抗压强度的主要因素原则上是一致的。虽然对于吸水基层表面上与水灰比无关，但实际上有关。这是因为，砌筑吸水性强的材料的砂浆具有良好的保水性，因此无论初始拌合用水量为多少，经被砌材料吸水后，保留在砂浆内的水量基本上为一恒定值，即水灰比Ｗ／Ｃ基本不变，所以水泥用量提高，就意味着砂浆最终的真实水灰比（该水灰比不再会发生变化）降低。
例5-4 普通抹面砂浆的主要性能要求是什么？不同部位应采用何种抹面砂浆？
抹面砂浆的使用主要是大面积薄层涂抹（喷涂）在墙体表面，起填充、找平、装饰等作用，对砂浆的主要技术性能要求不是砂浆的强度，而是和易性和与基层的粘结力。普通抹面一般分两层或三层进行施工，底层起粘结作用，中层起找平作用，面层起装饰作用。有的简易抹面只有底层和面层。由于各层抹灰的要求不同，各部位所选用的砂浆也不尽同。砖墙的底层较粗糙，底层找平多用石灰砂浆或石灰炉渣灰砂浆。中层抹灰多用粘结性较强的混合砂浆或石灰砂浆。面层抹灰多用抗收缩、抗裂性较强的混合砂浆、麻刀灰砂浆或纸筋石灰砂浆。
