激光线扫描工作原理

激光切割机工作原理及说明

1.定义：主要用于将板材切割成所需形状工件的激光加工机床，也是利用激光束的热能实现切割的设备。

2.简介：

激光切割是指将激光束照射在工件表面时释放的能量来使工件融化并蒸发，已达到切割和雕刻的目的。它是利用从激光发生器发射出的激光束，经光路系统聚焦成高功率密度的激光束照射条件，激光热量被工件材料吸收，工件温度急剧上升，到达沸点后，材料开始汽化并形成孔洞，伴随高压的气流，随着光束与工件相对位置的移动，最终使材料形成切缝。

具体的激光切割细节：

激光切割是应用激光聚焦后产生的高功率密度能量来实现的。在计算机的控制下，通过脉冲激光器放电，从而输出受控的重复高频率的脉冲激光，形成一定的频率、一定脉宽的光束，该脉冲激光束经过光路传导及反射并通过聚焦透镜组聚焦在加工物体的表面上，形成一个细微的，高能量密度的光斑，焦斑位于待加工面附近，以瞬间高温熔化或汽化被加工材料。一个高能量的激光脉冲瞬间就把物体表面溅射出一个细小的孔，在计算机控制下，激光加工切割头与被加工材料按预先设计好的图形进行连续相对运动打点，这样就会把物体加工成想要的形状。

激光切割机组成部分： ⑴机床主机部分:激光切割机机床部分，实现X、Y、Z轴的运动的机械部分，包括切割工作平台。

⑵激光发生器:产生激光光源的装置。

⑶外光路:折射发射镜，用于将激光导向所需要的方向。

⑷数控系统：控制机床实现X、Y、Z 轴的运动，同时也控制激光器的输出功率。

⑸稳压电源：连接在激光器，数控机床与电力供应系统之间。

⑹切割头：主要包括腔体、聚聚焦透镜座、聚焦镜、电容式传感器和辅助气体喷嘴等零件。

⑺操作台：用于控制整个切割装置的工作过程。

⑻冷水机组：用于冷却激光发生器

⑼气瓶：包括激光切割机工作介质气瓶和辅助气瓶，用于补充激光震荡的工业气体和供给切割头用的辅助气体。

⑽空压机、储气罐：提供和存储压缩空气。

⑾空气冷却干燥机、过滤器：用于向激光发生器和光束通路供给洁净的干燥空气，以保持通路和反射镜的正常工作。

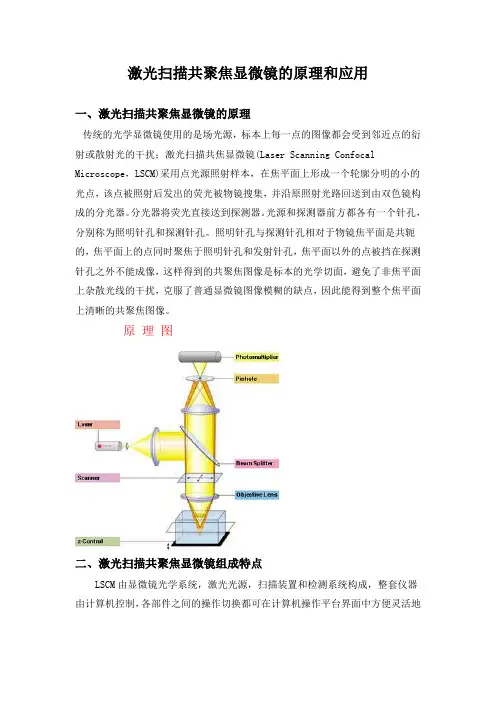

激光扫描共聚焦显微镜的原理和应用

一、激光扫描共聚焦显微镜的原理

传统的光学显微镜使用的是场光源，标本上每一点的图像都会受到邻近点的衍射或散射光的干扰；激光扫描共焦显微镜(Laser Scanning Confocal

Microscope，LSCM)采用点光源照射样本，在焦平面上形成一个轮廓分明的小的光点，该点被照射后发出的荧光被物镜搜集，并沿原照射光路回送到由双色镜构成的分光器。分光器将荧光直接送到探测器。光源和探测器前方都各有一个针孔，分别称为照明针孔和探测针孔。照明针孔与探测针孔相对于物镜焦平面是共轭的，焦平面上的点同时聚焦于照明针孔和发射针孔，焦平面以外的点被挡在探测针孔之外不能成像，这样得到的共聚焦图像是标本的光学切面，避免了非焦平面上杂散光线的干扰，克服了普通显微镜图像模糊的缺点，因此能得到整个焦平面上清晰的共聚焦图像。

原 理 图

二、激光扫描共聚焦显微镜组成特点

LSCM由显微镜光学系统，激光光源，扫描装置和检测系统构成，整套仪器由计算机控制，各部件之间的操作切换都可在计算机操作平台界面中方便灵活地

进行。显微镜是LSCM的主要组件，它关系到系统的成像质量。通常有倒置和正置两种形式，前者在切片、活细胞检测等生物医学应用中使用更广泛。

三、激光扫描共聚焦显微镜的应用

（一）细胞的三维重建

普通荧光显微镜分辨率低，显示的图像结构为多层面的图像叠加，结构不够清晰。LSCM能以0.1μm的步距沿轴向对细胞进行分层扫描，得到一组光学切片，经A/D转换后作为二维数组贮存。这些数组通过计算机进行不同的三维重建算法，可作单色或双色图像处理，组合成细胞真实的三维结构。旋转不同角度可观察各侧面的表面形态，也可从不同的断面观察细胞内部结构，测量细胞的长宽高、体积和断层面积等形态学参数。通过模拟荧光处理算法，可以产生在不同照明角度形成的阴影效果，突出立体感。通过角度旋转和细胞位置变化可产生三维动画效果。LSCM的三维重建广泛用于各类细胞骨架和形态学分析、染色体分析、细胞程序化死亡的观察、细胞内细胞质和细胞器的结构变化的分析和探测等方面。

掌握测绘技术中的激光测量和扫描原理

激光测量和扫描是现代测绘技术中的重要组成部分，广泛应用于建筑、地质、地理、工程等领域。本文将深入探讨激光测量和扫描的原理及其应用。

一、激光测量的原理

激光测量是一种利用激光束进行距离测量的技术。其基本原理是利用激光器产生的激光束，通过发射出去的激光束被测地物体所反射，再由接收器接收反射光，并通过测量光的传播时间来计算距离。

激光测量的原理基于光的速度恒定和测量原理。光在真空中传播速度为光速，而在空气中也可以近似认为是光速。因此，利用激光器发送激光束，通过计时来测量激光束从发射到接收所需的时间，就可以计算出激光束行进的距离。

激光测量技术具有精度高、测量范围广、无损测量等优点，被广泛应用于测量地表变形、建筑物形变、地质灾害监测等领域。

二、激光扫描的原理

激光扫描是一种利用激光束进行空间三维数据采集的技术。其原理是通过扫描仪发射激光束，将激光束扫描到待测地物表面，激光在地物表面发生反射后经过接收器接收并记录反射光的信息，通过处理记录的信息，可以得到地物表面的三维几何信息。

激光扫描技术的原理基于时间差测量和三角测量原理。时间差测量是利用激光束发射到地物表面再反射回来所需的时间，来计算激光束的传播距离。而三角测量原理则是根据扫描仪发射激光束的角度和扫描仪的位置信息，将不同位置处的激光反射点的三维坐标计算出来。

激光扫描技术具有获取速度快、精度高、数据密集等优点，广泛应用于建筑物立体模型的制作、地质地貌的测绘、文物保护等领域。 三、激光测量和扫描的应用

1. 建筑测量：激光测量和扫描技术可用于建筑物的立体模型制作和测量。通过激光扫描仪获取建筑物表面的三维点云数据，可以生成建筑物的三维模型，为建筑设计、维护和改造提供准确的尺寸和形状信息。

2. 地质勘探：激光测量和扫描技术可应用于地质灾害监测、地质构造研究等领域。通过激光扫描仪获取地质表面的三维数据，可以分析地层结构、地表形貌变化等，为地质灾害的预测和防范提供科学依据。

激光扫描仪的原理和应用

1. 激光扫描仪的原理

激光扫描仪是一种利用激光束进行扫描的设备，通过迅速扫描激光束，将其在空间中的位置信息转换成电信号，从而实现对目标物体或场景的捕捉和测量。激光扫描仪的原理主要包括以下几个方面：

1.1 激光发射和聚焦 激光扫描仪中的激光发射器会发射出高能的激光束，并通过聚焦系统使激光束聚焦到一个尽可能小的点上。聚焦后的激光束会成为扫描仪的光源，用于对目标进行照射。

1.2 激光束的扫描 激光束经过聚焦后，通过激光扫描仪内部的扫描系统进行扫描。扫描系统通常包括一个或多个旋转镜和一台驱动系统。通过控制旋转镜的角度和速度，可以控制激光束在三维空间中的位置变化。

1.3 接收和处理反射信号 激光扫描仪在照射目标后，会接收被目标反射回来的激光信号。这些信号经过扫描仪内部的接收系统接收并转换成电信号。然后经过一系列的信号处理，可以得到目标物体或场景的三维坐标、颜色等信息。

2. 激光扫描仪的应用

激光扫描仪有广泛的应用领域，以下是一些常见的应用场景：

2.1 三维建模和测量 激光扫描仪可以将目标物体或场景的三维形状和表面纹理等信息捕捉下来，用于三维建模和测量。在建筑、工程、制造业等领域中，激光扫描仪可以被用来生成高精度的数字模型，帮助设计师、工程师进行建模和分析，提高设计和工作效率。

2.2 逆向工程 逆向工程是一种通过扫描目标物体获取其几何形状、结构和参数等信息，并利用这些信息进行设计和生产的方法。激光扫描仪在逆向工程中扮演着重要的角色，可以快速、准确地获取目标物体的三维形状和细节信息，为后续的设计和制造提供参考。

2.3 文物保护与文化遗产重建 在文物保护与文化遗产重建领域，激光扫描仪可以对古建筑、雕塑、壁画等文物进行非接触式扫描，保护珍贵文物的完整性和原貌。通过扫描获得的数据可以用于文物数字化、重建、修复等工作，为文物保护和研究提供重要的辅助手段。

2.4 航空航天和地理测绘 激光扫描仪在航空航天和地理测绘领域也有广泛应用。激光扫描仪可以通过航空、航天器或地面车辆等平台进行大范围的地面或地形扫描，获取高精度的地理数据。这些数据可以用于地理测绘、地表特征识别、建筑物高程测量等应用，为城市规划、环境监测等提供基础数据支持。 2.5 智能驾驶和机器人导航 激光扫描仪在智能驾驶和机器人导航领域也扮演着重要的角色。激光扫描仪可以被安装在无人驾驶汽车、机器人等设备上，通过扫描周围的环境，实时获取地面、障碍物等信息，从而实现自动驾驶和导航功能。
