HP 交换机配置命令

网络互连设备

1、交换机基本配置命令

（1）用户模式 Switch>

（2）特权模式 Switch>enable Switch#

（3）特权模式退回到用户模式：disable

（4）下一级模式退回到上一级：exit

（5）某个模式直接退回到特权模式：end

（6）配置交换机名称命令 hostname

（7）进入交换机端口模式命令

模式：switch(config)# 命令：interface

交换机常见的端口类型：ethernet、fastethernet、gigabitethernet以及VLAN

接口等。端口号一般采用插槽号/端口号，如0/1。

（8）进入交换机的某个端口模式 switch(config-if)#

显示交换机端口状态命令 switch# show interface

（9）进入控制台线路模式 模式：switch(config)# 命令：line console

参数：编号是配置口的编号，从0开始编号。结果：进入控制台模式

switch(config-line)#。

（10）配置控制台口令 模式：switch(config-line)# 命令：password

参数：密码支持字母和数字。

启用密码认证 模式：switch(config-line)# 命令：login

（11）配置进入特权模式口令 模式：switch(config)#

命令：enable password|secret 参数：password表示密码以明文形式存放，

secret表示密码以密文形式存放。密码支持字母和数字。

（12）为之前设置的口令加密 模式：switch(config)#

命令：service password-encryption 结果：将之前设置的所有口令加密。

（13）配置交换机的登录标语 模式：switch(config)# 命令：banner motd %

语>%参数：标语应该是警示性的文字，不识别中文。结果：下次进入某个需要

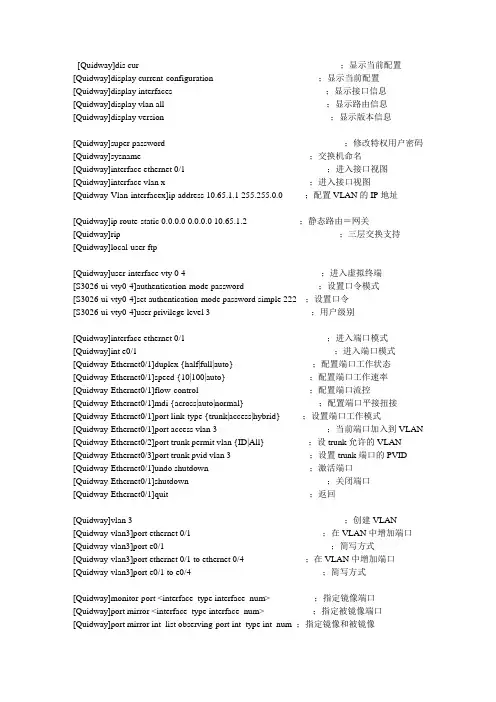

[Quidway]dis cur ；显示当前配置

[Quidway]display current-configuration ；显示当前配置

[Quidway]display interfaces ；显示接口信息

[Quidway]display vlan all ；显示路由信息

[Quidway]display version ；显示版本信息

[Quidway]super password ；修改特权用户密码

[Quidway]sysname ；交换机命名

[Quidway]interface ethernet 0/1 ；进入接口视图

[Quidway]interface vlan x ；进入接口视图

[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ；配置VLAN的IP地址

[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ；静态路由＝网关

[Quidway]rip ；三层交换支持

[Quidway]local-user ftp

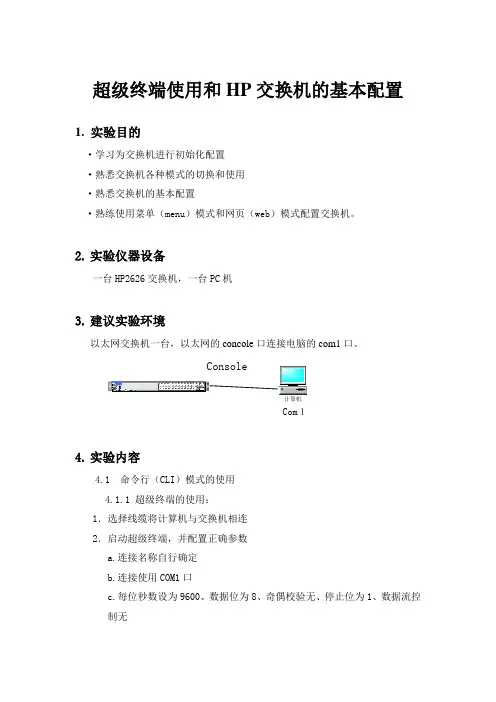

超级终端使用和HP交换机的基本配置

1. 实验目的

·学习为交换机进行初始化配置

·熟悉交换机各种模式的切换和使用

·熟悉交换机的基本配置

·熟练使用菜单（menu）模式和网页（web）模式配置交换机。

2. 实验仪器设备

一台HP2626交换机，一台PC机

3. 建议实验环境

以太网交换机一台，以太网的concole口连接电脑的com1口。

Console

Com１

4. 实验内容

4.1 命令行（CLI）模式的使用

4.1.1 超级终端的使用：

1．选择线缆将计算机与交换机相连

2．启动超级终端，并配置正确参数

a.连接名称自行确定

b.连接使用COM1口

c.每位秒数设为9600、数据位为8、奇偶校验无、停止位为1、数据流控制无

按ENTER键进入，显示交换机提示符

4.1.2 用户模式的选择

用户EXEC模式——以有限的命令可用性（基本上是简单的监控和故障排除命令）提供对IOS的基本访问。

特权EXEC模式——提供对IOS的高级别的管理访问，包括在User EXEC模式中所有可用的命令。

配置模式——允许改变这台设备的配置。

两种EXEC模式都是受口令保护的，从而允许用户限制能够访问其设备进行管理、配置和故障排除任务的人。

步骤1：登陆交换机，进入用户模式

显示如下：

ProCurve Switch 2626>

步骤2：进入特权模式

输入命令“enable”，进入特权模式。显示如下：

ProCurve Switch 2626#

步骤3：进入全局配置模式

输入命令“configure terminal or config”进入全局配置模式。显示如下： ProCurve Switch 2626 (config) #

步骤4：进入vlan配置模式

输入命令“vlan 1”

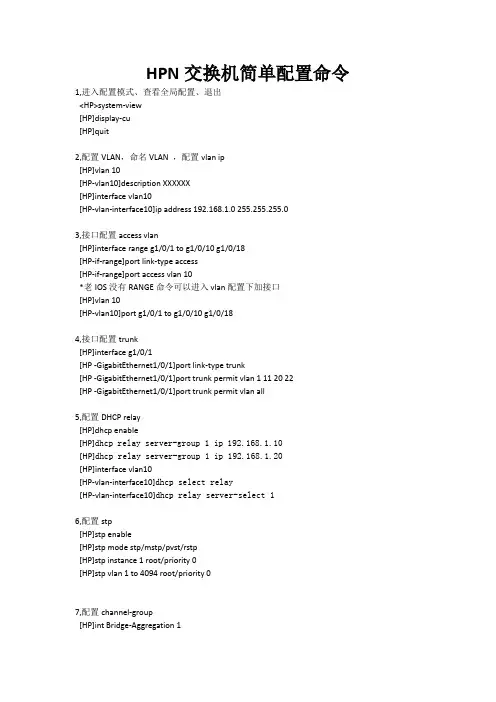

HPN交换机简单配置命令

1,进入配置模式、查看全局配置、退出

system-view

[HP]display-cu

[HP]quit

2,配置VLAN，命名VLAN ，配置vlan ip

[HP]vlan 10

[HP-vlan10]description XXXXXX

[HP]interface vlan10

[HP-vlan-interface10]ip address 192.168.1.0 255.255.255.0

3,接口配置access vlan

[HP]interface range g1/0/1 to g1/0/10 g1/0/18

[HP-if-range]port link-type access

[HP-if-range]port access vlan 10

*老IOS没有RANGE命令可以进入vlan配置下加接口

[HP]vlan 10

[HP-vlan10]port g1/0/1 to g1/0/10 g1/0/18

4,接口配置trunk

[HP]interface g1/0/1

[HP -GigabitEthernet1/0/1]port link-type trunk

[HP -GigabitEthernet1/0/1]port trunk permit vlan 1112022

[HP -GigabitEthernet1/0/1]port trunk permit vlan all

5,配置DHCP relay

[HP]dhcp enable

[HP]dhcp relay server-group 1 ip 192.168.1.10

[HP]dhcp relay server-group 1 ip 192.168.1.20

[HP]interface vlan10

[HP-vlan-interface10]dhcp select relay
