电缆沟内和电缆竖井内电缆敷设安全技术交底

DBJ04-226-2003

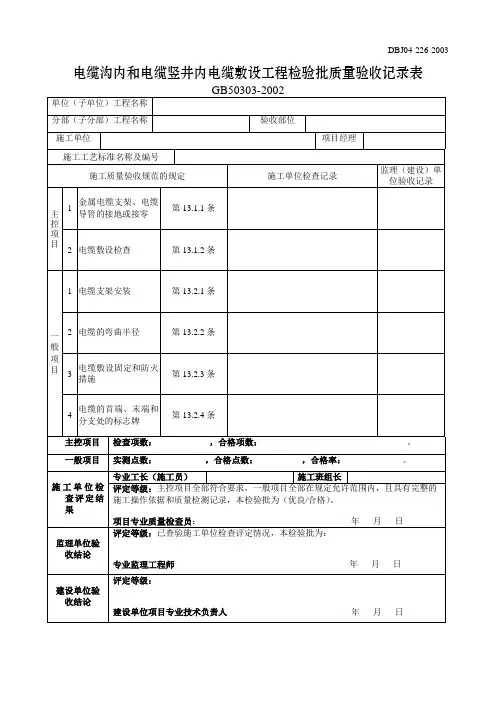

电缆沟内和电缆竖井内电缆敷设工程检验批质量验收记录表

GB50303-2002

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

施工工艺标准名称及编号

施工质量验收规范的规定 施工单位检查记录 监理（建设）单位验收记录

主

控

项

目 1 金属电缆支架、电缆导管的接地或接零 第13.1.1条

2 电缆敷设检查 第13.1.2条

一

般

项

目 1 电缆支架安装 第13.2.1条

2 电缆的弯曲半径 第13.2.2条

3 电缆敷设固定和防火措施 第13.2.3条

4 电缆的首端、末端和分支处的标志牌 第13.2.4条

主控项目 检查项数： ，合格项数： 。

一般项目 实测点数： ，合格点数： ，合格率： 。

施工单位检查评定结果 专业工长（施工员） 施工班组长

评定等级：主控项目全部符合要求，一般项目全部在规定允许范围内，且具有完整的施工操作依据和质量检测记录，本检验批为（优良/合格）。

项目专业质量检查员： 年 月 日

监理单位验收结论 评定等级：已查验施工单位检查评定情况，本检验批为：

专业监理工程师 年 月 日

建设单位验收结论

评定等级：

建设单位项目专业技术负责人 年 月 日

分项工程交底卡 表格编号

工程名称

楼栋号 1-14#、地下车库 分项工程名称 电缆敷设 工程量

分包单位 / 负责人 /

交底依据：

编制依据为：《建筑电气工程施工质量验收规范》GB50303-2015, ***设计图纸、图纸会审、设计变更及国家有关的规范标准施工图集等。

一、施工准备

（一）作业人员要求

施工作业人员要经过培训合格取得操作证书，并且经过交底后方可上岗。

（二）技术准备

1 进行图纸会审，复核设计是否符合现行国家规范的要求。

2 按照批准的施工组织设计对施工人员进行安全技术交底、环境交底。

3 敷设前应对电缆进行合理排列，并绘制断面图，以减少电缆交叉。

4 按照施工图测量放线、坐标和标高、走向，经复核符合设计要求。

（三）材料主备

电缆、金属型钢、金属紧固件、盖板、砖、卵石和碎石、砂子、防锈涂料、油性涂料、电焊条、标识牌等。

（四）主要机具仪表

1、主要安装机具：敷设电缆用支架及轴，电缆滚轮、转向导轮，吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电缆弯曲扳手、电气焊工具、电工工具、高凳等；

2、主要检测机具：皮尺、兆欧表、万用表等。

（五）作业条件

1. 导管与桥架、柜台箱盘已完成连接，导管内积水杂物清理干净；

2. 电井处的地坪、墙面结束。

3. 沿线设施拆除完毕，场地清理干净，道路畅通。

二、材料质量要点

1、电缆的型号、规格符合设计要求；

2、进场验收符合下列规定：

2.1 查验合格证和出厂检验报告：内容应填写齐全完整； 2.2 外观检查：包装完好，电缆端头应密封良好，标识应齐全。抽检的电缆绝缘层应完整无损，厚度均匀。电缆无压扁扭曲，电缆外护层有明显的制造厂标和明显标识。

2.3 绝缘性能检测：电缆的绝缘性能应符合产品技术标准或产品技术文件的要求。

2.4检查标称截面积和电阻值，电缆截面不得低于设计值，应对界面和标称电阻值送有资质的实验室检测。

仅供参考[整理]

第 1 页 共 8 页 安全管理文书

(电缆敷设、电缆头制作)安全技术交底

日期：__________________

单位：__________________仅供参考[整理]

第 2 页 共 8 页 (电缆敷设、电缆头制作)安全技术交底

一、电缆敷设

（1）电缆盘就位可用起重机或人工将电缆盘放置指定位置，电缆在装卸的过程中，设专人负责统一指挥，指挥人员发出的指挥信号必须清晰、准确。

（2）采用吊车装卸时，装卸电缆盘孔中应有盘轴，起吊钢丝绳套在轴的两端，不应直接穿在盘孔中起吊。人工移动电缆盘前，应检查线盘是否牢固，电缆两端应固定，线圈不应松弛，电缆盘只允许短距离滚动，滚动时滚动方向必须与线盘上箭头指示方向一致。

（3）根据电缆长度和截面，选用的牵引绳长度比电缆长30～50m。牵引绳连接必须牢固。其连接点应选用防捻器。布放电缆滑轮，直线部分应每隔2.5～3m设置直线滑轮，确保电缆不与地面摩擦，所有滑轮必须形成直线。弯曲部分采用转弯滑轮，并控制电缆弯曲半径和侧压力。电缆允许最小弯曲半径应符合下表规定。在关键部位应有专人监视（如转弯位、管口、与其他管道交叉的部位）。

注：D表示电缆直径，mm。

（4）电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

（5）电力电缆在终端头与接头附近宜留有备用长度。

（6）并联使用的电力电缆，如设计没要求时，其长度、型号、规格应相同。

（7）电缆敷设时，可用人力拉引或机械牵引，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。对于较重的电缆盘，应考虑加装电缆盘制动装置。电缆走动时，严禁用手搬动电缆及滑轮。 仅供参考[整理]

第 3 页 共 8 页 （8）敷设电缆时，机械敷设电缆速度不宜超过15m/min，并监测侧压力和拉力不超过允许强度。在较复杂的路径上敷设电缆时，其速度应适当放缓。机械敷设时电缆最大允许牵引强度不宜大于下表数值。

×××××建筑工程总公司

施工技术标准

(建筑电气)

文件名称：电缆沟内和电缆竖井内电缆敷设施工操作规程及质量要求

文件编号：

版 号：

受 控 号：

生效日期：

×××××建筑工程总公司

×××××建筑工程总公司

施工技术标准

文件名称：电缆沟内和电缆竖井内电缆敷设施工操作规程及质量要求

归口管理部门：

文件编号： 编制人/日期：

版 号： 审核人/日期：

受 控 号： 批准人/日期：

生效日期： 备注：执行已有文件

文 件 会 签 表

会签部门 会签人/日期 会签部门 会签人/日期

电缆沟内和电缆竖井内电缆敷设施工操作规程及质量要求

本操作规程及质量要求适用于公司承建的电缆沟内和电缆竖井内电缆敷设工程。

1施工准备

1.1材料要求

1.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

1.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。

1.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。

1.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓均应采用镀锌件。

1.2 主要机具

1.2.1 绞磨、葫芦、电锤

1.2.2 手锤、扳手、钢锯

1.3 作业条件

1.3.1 预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格。

1.3.2 电缆沟、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
