三相逆变器的工作原理

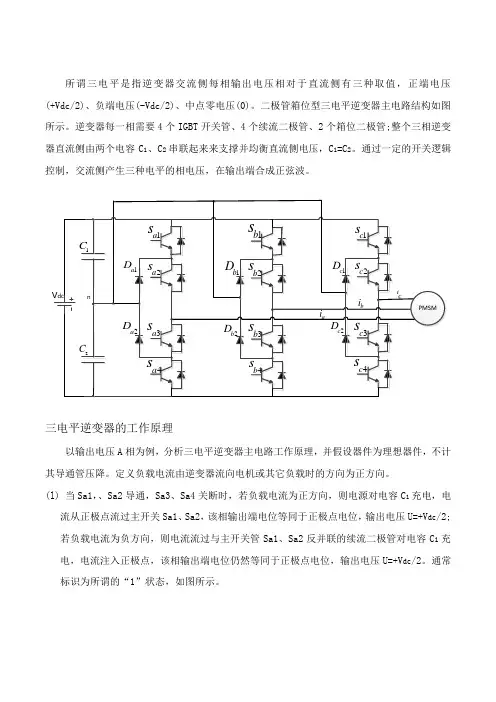

所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。二极管箱位型三电平逆变器主电路结构如图所示。逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。

``1as1bs1cs1C2C``````````````````````PMSMVdcn2as3as4as1aD2aD2bs3bs4bs1bD2bD2cs3cs4cs1cD2cDicbiai

三电平逆变器的工作原理

以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。定义负载电流由逆变器流向电机或其它负载时的方向为正方向。

(l) 当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。通常标识为所谓的“1”状态，如图所示。 ``1as1C2C``````Vdcn2as3as4as1aD2aDA ``1as1C2C``````Vdcn2as3as4as1aD2aDA

“1”状态 “0”状态

``1as1C2C``````Vdcn2as3as4as1aD2aDA

“-1”状态

(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。即通常标识的“0”状态，如图所示。 (3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。通常标识为“-1”状态，如图所示。

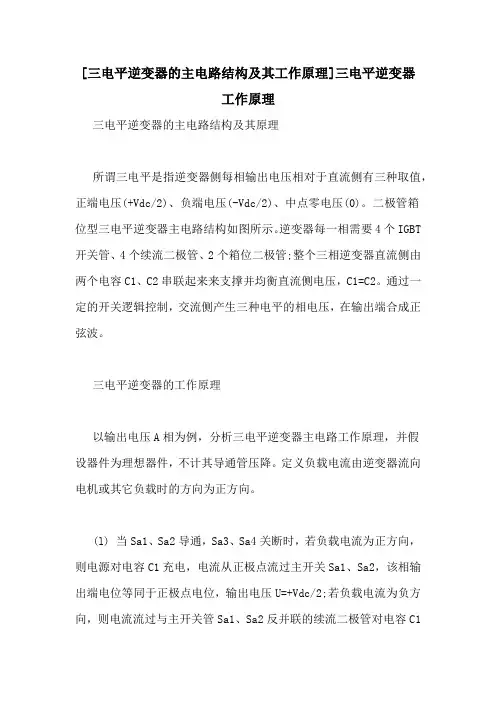

[三电平逆变器的主电路结构及其工作原理]三电平逆变器工作原理

三电平逆变器的主电路结构及其原理

所谓三电平是指逆变器侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。二极管箱位型三电平逆变器主电路结构如图所示。逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。

三电平逆变器的工作原理

以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。定义负载电流由逆变器流向电机或其它负载时的方向为正方向。

(l) 当Sa1、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。通常标识为所谓的“1”状态，如图所示。

“1”状态 “0”状态

“-1”状态

(2) 当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。即通常标识的“0”状态，如图所示。

(3) 当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。通常标识为“-1”状态，如图所示。

三相逆变电路原理

三相逆变电路是一种能够将直流电源转换为交流电源的电路。它由三个单相逆变电路组成，每个单相逆变电路对应一个相位，通过控制这三个单相逆变电路的工作相位，可以实现对输出交流电的频率和相位的控制。

三相逆变电路的主要原理是利用逆变器将直流电源转换为交流电源。逆变电路通常由晶闸管和电容组成。晶闸管是一种具有可控开关特性的电子器件，能将电流控制在进导态和关态之间切换。当晶闸管处于进导态时，电流可以流过它；当晶闸管处于关态时，电流无法通过它。逆变器利用晶闸管的这种特性，通过控制晶闸管的通断状态，在输出端产生所需的交流电。

三相逆变电路的另一个重要原理是三角波比较。三角波比较器是一种可以将三角波信号与参考信号进行比较的电路。它将比较结果输出给逆变器，通过比较结果来控制晶闸管的通断状态。当输入信号大于参考信号时，三角波比较器将输出高电平，对应晶闸管的进导态；当输入信号小于参考信号时，三角波比较器将输出低电平，对应晶闸管的关态。通过控制参考信号的频率和相位，可以控制逆变器输出交流电的频率和相位。

三相逆变电路的工作原理可以通过以下步骤进行说明：

1. 输入直流电源：首先，将输入的直流电源连接到逆变电路的输入端。直流电源通常由整流器和滤波器组成，可以将交流电转换为直流电，并减小输入电路中的电压波动。

2. 三角波比较器：逆变器通过三角波比较器来产生控制信号。三角波信号的频率和相位与期望的输出交流电的频率和相位相匹配。参考信号通常是由控制电路生成的。

3. 控制晶闸管：根据三角波比较器的输出信号，控制晶闸管的通断状态。当输出信号为高电平时，晶闸管进入导通状态，电流可以通过它。当输出信号为低电平时，晶闸管进入关断状态，电流无法通过它。

4. 输出交流电：根据控制信号，逆变器控制晶闸管的通断状态，从而将直流电源转换为交流电源。三相逆变电路中的每个单相逆变电路分别控制一个相位的输出交流电。

通过控制晶闸管的通断状态，三相逆变电路可以实现对输出交流电的频率和相位的控制。通过改变参考信号的频率和相位，可以实现对逆变器输出交流电的频率和相位的调整。此外，通过改变晶闸管的通断状态，还可以改变输出交流电的幅度。通过这些控制手段，可以实现对输出交流电的各种控制要求，满足不同应用场景的需求。

三电平逆变器的主电路结构及其工作原理

Prepared on 22 November 2020

三电平逆变器的主电路结构及其工作原理

所谓三电平是指逆变器交流侧每相输出电压相对于直流侧有三种取值，正端电压(+Vdc/2)、负端电压(-Vdc/2)、中点零电压(0)。二极管箱位型三电平逆变器主电路结构如图所示。逆变器每一相需要4个IGBT开关管、4个续流二极管、2个箱位二极管;整个三相逆变器直流侧由两个电容C1、C2串联起来来支撑并均衡直流侧电压，C1=C2。通过一定的开关逻辑控制，交流侧产生三种电平的相电压，在输出端合成正弦波。

三电平逆变器的工作原理

以输出电压A相为例，分析三电平逆变器主电路工作原理，并假设器件为理想器件，不计其导通管压降。定义负载电流由逆变器流向电机或其它负载时的方向为正方向。

(l)当Sa1，、Sa2导通，Sa3、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从正极点流过主开关Sa1、Sa2，该相输出端电位等同于正极点电位，输出电压U=+Vdc/2;若负载电流为负方向，则电流流过与主开关管Sa1、Sa2反并联的续流二极管对电容C1充电，电流注入正极点，该相输出端电位仍然等同于正极点电位，输出电压U=+Vdc/2。通常标识为所谓的“1”状态，如图所示。

“1”状态“0”状态

“-1”状态

(2)当Sa2、Sa3导通，Sa1、Sa4关断时，若负载电流为正方向，则电源对电容C1充电，电流从O点顺序流过箱位二极管Da1，主开关管Sa2:，该相输出端电位等同与0点电位，输出电压U=O;若负载电流为负方向，则电流顺序流过主开关管Sa3和箱位二极管Da2，电流注入O点，该相输出端电位等同于O点电位，输出电压U=0，电源对电容C2充电。即通常标识的“0”状态，如图所示。

(3)当Sa3、Sa4导通，Sa1、Sa2关断时，若负载电流为正方向，则电流从负极点流过与主开关Sa3、Sa4反并联的续流二极管对电容C2进行充电，该相输出端电位等同于负极点电位，输出电压U=-Vdc/2;若负载电流为负方向，则电源对电容C2充电，电流流过主开关管Sa3、Sa4注入负极点，该相输出端电位仍然等同于负极点电位，输出电压U=-Vdc/2。通常标识为“-1”状态，如图所示。
