图示液晶屏幕维修……学会换灯管好帖子免费学，大家顶起来，液晶屏幕维修其实也很简单，更换高压板，信号板那些都是最简单的技术，直接找合适的代换或者通用高压条代换就行，还有显示器改造，液晶屏改装成多媒体播放器等，都没什么技术含量，今天有兴致，上传一下刚刚修好的显示器，更换液晶屏幕灯管。
LCD液晶屏的基本组件包含四部分：外框架、显示屏体、信号板（驱动板）、电源板（供电部分和高压板部分）。
显示器维修，首选要判断显示器的故障，大部分显示器的故障一般都是电源板坏掉，信号板和显示屏体很少有坏的。
电源板故障现象：电源板容易坏的部分一般都是高压包驱动模块，或者是高压包坏，故障现象是：显示屏黑屏、无显示、亮一下就灭等，具体维修方式前段时期已经发过几个帖子，原理很简单，很容易学会的。
高压板维修详情见下面附带的网址。
《22寸液晶显示器维修，高压条改装技巧，申请加精》本贴评论有人说笔记本高压条带22寸显示器会有问题，且不说问题，只是到目前为止，客户说显示器修的很好，一直很正常，比原来效果还好，亮度没有原来那么刺眼了，清晰度反而好了许多。
特意送两瓶冷饮给我表示感谢。
其实当时手头的确是缺少相应的高压条，客户着急没办法才用的笔记本高压条代替。
信号板（驱动板）故障现象：信号板坏的可能性不是很大，一般现象是：花屏，马赛克等，信号板坏了，直接找个合适的代换就可以了，没有什么太多的技术含量，不做详解。
下面着重讲解显示器屏体部分的故障维修，一般故障现象是：画面背光发红、发暗、画面不稳定，有闪烁抖动现象、画面自上往下，自左往右有整条的条纹等、甚至出现跟高压包相同的故障现象，也就是亮一下就灭（具体是高压包坏，还是屏体原因还需要进一步检查），一般可以断定为显示器屏体故障。
显示器屏体部分包含以下几个方面：从前向后说，由保护膜--玻璃基板(含X.Y驱动电路)--偏光膜--光学定向膜--背光组件(CCFL或LED，也就是标题中的灯管)--屏驱电路(将主板的LVDS或TTL信号处理成合适屏的电信号)--金属边框和少量的紧固螺丝等，另外，从严格意义来说，驱动背光模组的电路（也就是高压板部分）也是属于LCD液晶屏的构成部分。
液晶背光灯管的更换方法液晶背光灯管的更换方法在更换灯管的过程中一定要仔细认真，如果液晶屏损坏将无法修复。
1、对需要更换灯管的屏加电试机，并认真观察故障现象，防止出现误判。
造成不必要麻烦或损失。
表现：灯管老化的现象为刚开始通电满屏通红。
然后慢慢变红；背光灯亮一下就灭，可使用外接灯管替换法来确定是灯管问题，还是高压板问题。
对于液晶面板摔打后出现的亮一下就灭，肯定是某一支或两支灯管摔断了。
2、找一快比较大的场地，要能够放置拆下来的液晶面板。
灯架、导光板等配件。
3、首先将屏倒扣在干净无杂物的桌面上。
在倒扣前，务必检查桌面有无螺钉或其他异物，防止顶坏液晶面板。
4、观察液晶屏的结构，因为部分液晶屏不需打开屏，只需要按灯架方向取下固定销扣和固定螺丝，即可沿灯管方向抽出灯架。
5、如果在屏的背部有固定灯管的螺丝，则需要先将螺丝去除。
并应将屏电路板的屏蔽金属罩取下。
只使用螺丝或其他方法对电路板进行固定，而且要保证电路板不随屏的翻转而移动，如图4所示。
因为COF过多地折动和翻转就会导致屏出现亮线或彩条，甚至白杠而无法修复。
6、对于不能抽出灯架的液晶屏，应将屏竖起（一定要抓紧屏，不能滑手）。
使用2.5mm×65mm的小一字螺丝刀，将屏的金属外框的销扣轻轻打开。
操作要领：将屏一侧面向自己，左手抓住屏。
同时右肘在屏的外侧，右手持一字螺丝刀进行操作。
这样万一手打滑。
屏也不致于跌落到桌面，肘和身体可起缓冲保护作用。
7、全部销扣打开后，将屏面板向上，扣在桌面上，向上轻轻取下金属边框。
8、接下来，将屏整体倒扣在干净无杂物的桌面上。
轻轻向上抬起，使液晶面板与背光组件分离。
个别屏的液晶面板四周和屏固定框中加有固定胶，如果不能自然分离，可使用刀片。
在抬起背光组件同时，慢慢地用刀片将粘接物划开。
9、取下背光组件后，使电路板（逻辑板）与面板平齐放在桌面上。
10、用干净无毛屑的纸张（可以使用POP广告纸）把液晶面板遮盖起来。
防止在更换灯管期间落下灰尘颗粒，形成暗点。

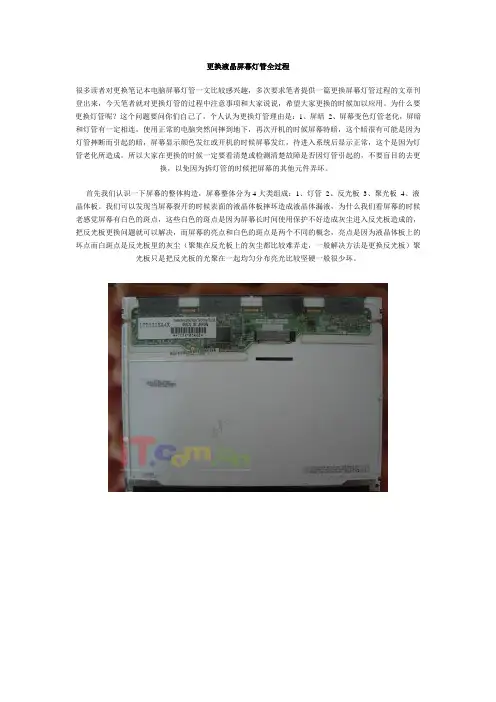

更换液晶屏幕灯管全过程很多读者对更换笔记本电脑屏幕灯管一文比较感兴趣，多次要求笔者提供一篇更换屏幕灯管过程的文章刊登出来，今天笔者就对更换灯管的过程中注意事项和大家说说，希望大家更换的时候加以应用。
为什么要更换灯管呢？这个问题要问你们自己了，个人认为更换灯管理由是：1、屏暗2、屏幕变色灯管老化，屏暗和灯管有一定相连，使用正常的电脑突然间摔到地下，再次开机的时候屏幕特暗，这个暗很有可能是因为灯管摔断而引起的暗，屏幕显示颜色发红或开机的时候屏幕发红，待进入系统后显示正常，这个是因为灯管老化所造成。
所以大家在更换的时候一定要看清楚或检测清楚故障是否因灯管引起的，不要盲目的去更换，以免因为拆灯管的时候把屏幕的其他元件弄坏。
首先我们认识一下屏幕的整体构造，屏幕整体分为4大类组成：1、灯管2、反光板3、聚光板4、液晶体板。
我们可以发现当屏幕裂开的时候表面的液晶体板摔坏造成液晶体漏液，为什么我们看屏幕的时候老感觉屏幕有白色的斑点，这些白色的斑点是因为屏幕长时间使用保护不好造成灰尘进入反光板造成的，把反光板更换问题就可以解决，而屏幕的亮点和白色的斑点是两个不同的概念，亮点是因为液晶体板上的坏点而白斑点是反光板里的灰尘（聚集在反光板上的灰尘都比较难弄走，一般解决方法是更换反光板）聚光板只是把反光板的光聚在一起均匀分布亮光比较坚硬一般很少坏。
这次笔者就拿一款（TOSHIBA-LTD121EA4X）12、1TFT 1024*768 1024*768 牌子的液晶屏进行更换灯管，笔记本电脑液晶屏幕都是一条灯管点亮屏幕的与台式液晶有所不同，台式液晶一般都是2-4条以内，普遍的都是2条而且比较粗，现在很多款液晶屏幕连接口都是在屏幕正背后中间20针，这里我们可以看到液晶屏幕后面都有一块胶和屏幕芯片相隔着，以免因为芯片和屏外壳或某些人为因素损坏芯片，所以我们在拆开的时候也要小心力度不要过大，这里特别要主要的是线路板最顶端，大家细心的话可以看到灰黑的部分处布满了细细线和一块分辨模块，为什么有些电脑的屏幕会出现一条或多条亮线，就是因为这些细细的线脱焊或短开，因为线比较细一般的工具我们跟本没办法可以连接上，所以很多维修公司都不可以把这些有亮线的屏进行修复，解决的方法是更换整个屏幕。

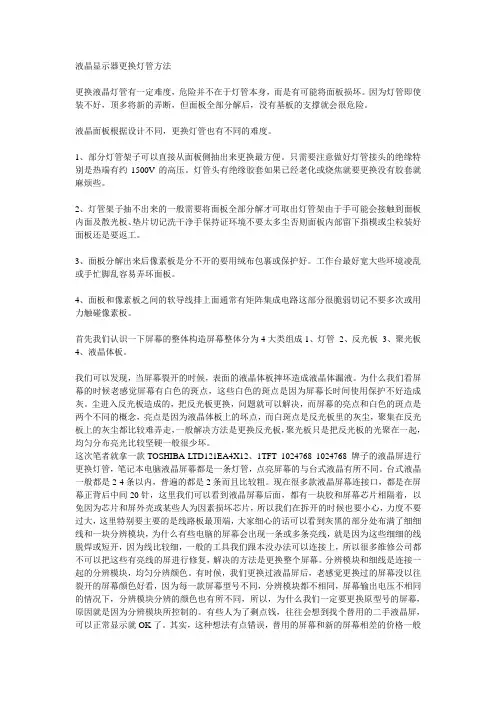

液晶显示器更换灯管方法更换液晶灯管有一定难度，危险并不在于灯管本身，而是有可能将面板损坏。
因为灯管即使装不好，顶多将新的弄断，但面板全部分解后，没有基板的支撑就会很危险。
液晶面板根据设计不同，更换灯管也有不同的难度。
1、部分灯管架子可以直接从面板侧抽出来更换最方便。
只需要注意做好灯管接头的绝缘特别是热端有约1500V的高压。
灯管头有绝缘胶套如果已经老化或烧焦就要更换没有胶套就麻烦些。
2、灯管架子抽不出来的一般需要将面板全部分解才可取出灯管架由于手可能会接触到面板内面及散光板、垫片切记洗干净手保持证环境不要太多尘否则面板内部留下指模或尘粒装好面板还是要返工。
3、面板分解出来后像素板是分不开的要用绒布包裹或保护好。
工作台最好宽大些环境凌乱或手忙脚乱容易弄坏面板。
4、面板和像素板之间的软导线排上面通常有矩阵集成电路这部分很脆弱切记不要多次或用力触碰像素板。
首先我们认识一下屏幕的整体构造屏幕整体分为4大类组成1、灯管2、反光板3、聚光板4、液晶体板。
我们可以发现，当屏幕裂开的时候，表面的液晶体板摔坏造成液晶体漏液。
为什么我们看屏幕的时候老感觉屏幕有白色的斑点，这些白色的斑点是因为屏幕长时间使用保护不好造成灰。
尘进入反光板造成的，把反光板更换，问题就可以解决，而屏幕的亮点和白色的斑点是两个不同的概念，亮点是因为液晶体板上的坏点，而白斑点是反光板里的灰尘，聚集在反光板上的灰尘都比较难弄走，一般解决方法是更换反光板，聚光板只是把反光板的光聚在一起，均匀分布亮光比较坚硬一般很少坏。
这次笔者就拿一款TOSHIBA-LTD121EA4X12、1TFT 1024768 1024768 牌子的液晶屏进行更换灯管，笔记本电脑液晶屏幕都是一条灯管，点亮屏幕的与台式液晶有所不同。
台式液晶一般都是2-4条以内，普遍的都是2条而且比较粗。
现在很多款液晶屏幕连接口，都是在屏幕正背后中间20针，这里我们可以看到液晶屏幕后面，都有一块胶和屏幕芯片相隔着，以免因为芯片和屏外壳或某些人为因素损坏芯片，所以我们在拆开的时候也要小心，力度不要过大，这里特别要主要的是线路板最顶端，大家细心的话可以看到灰黑的部分处布满了细细线和一块分辨模块，为什么有些电脑的屏幕会出现一条或多条亮线，就是因为这些细细的线脱焊或短开，因为线比较细，一般的工具我们跟本没办法可以连接上，所以很多维修公司都不可以把这些有亮线的屏进行修复，解决的方法是更换整个屏幕。
