3.电磁感应

  • 格式：doc
  • 大小：403.00 KB
  • 文档页数：5

1 A

B Chap 3. 电磁感应

一、选择

1、关于感应电动势大小的下列说法中，正确的是：（ ）

(A)．线圈中磁通量变化越大，线圈中产生的感应电动势一定越大

(B)．线圈中磁通量越大，产生的感应电动势一定越大

(C)．线圈放在磁感强度越强的地方，产生的感应电动势一定越大

(D)．线圈中磁通量变化越快，产生的感应电动势越大

2、关于产生感应电流的条件，下面说法正确的是 （ ）

（A）任何导体在磁场中运动都产生感应电流；

（B）只要导体在磁场中做切割磁力线运动时，导体中都能产生感应电流；

（C）闭合电路的一部分导体，在磁场里做切割磁力线运动时，导体中就会产生感应电流；

（D）闭合电路的一部分导体，在磁场里沿磁力线方向运动时，导体中就会产生感应电流。

3、某磁场的磁感应线如图所示，有一铜线圈从图中的上方A处落到B处，则在下落的过程中，从上向下看，线圈中的感应电流的方向是：（ ）

（A）顺时针；

（B）逆时针；

（C）先顺时针后逆时针；

（D）先逆时针后顺时针。

4、如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时（ ）

（A）磁铁的加速度大于g；

（B）磁铁的加速度小于g；

（C）磁铁的加速度开始时小于g，后来大于g；

（D）磁铁的加速度开始时大于g，后来小于g。

5、如图：一闭合导体环，一半在匀强磁场中，另一半在磁场外，为了环中感生出顺时针方向的电流，则应：（ ）

（A）使环沿y轴正向平动；

（B）使环沿x轴反向平动。

（C）环不动，减弱磁场的磁感应强度；

（C）环不动，增强磁场的磁感应强度； 2 6、如图所示，导线框abcd与导线AB在同一平面内无限长直导线通有恒定电流I，将线框由左向右匀速通过导线时，线框中感应电流的方向是（ ）

（A）先abcd后dcba；

（B）先dcba后abcd；

（C）先abcd后dcba，再abcd；

（D）先dcba后abcd，再dcba。

7、磁场区域为无限大。矩形线圈PRSQ以常速V沿垂直于均匀磁场方向平动（如图），则下面哪一叙述是正确的：

（A）线圈中感生电流沿顺时针方向；

（B）线圈中感生电流沿逆时针方向；

（C）线圈中无感生电流；

（D）作用在PQ上的磁力与其运动方向相反。

二、填空

1、磁感强度为B的均匀磁场中，以速率v垂直切割磁力线运动的一长度为L的金属杆，相当于一个电源，它的电动势ε＝ 。

2、回路的磁通量依下列关系变化cbtat2，则0tt时回路中感应电动势的大小______________________。

3、如图所示，一长度为L的导体棒OA绕固定端O在纸平面内以角速度ω转动，设均匀磁场B垂直于纸面向里，则棒两端的电势差为__________V，电势较高的一端是 （填A或Ｏ）。

．

4、矩形线圈abcd，长ac=0.1m，宽ab=0.05m，电阻1.0R，放在匀强磁场中，磁感应强度B=0.1T。线圈绕OO’轴以角速度srad/2自由旋转，如图所示时刻，线圈中电流大小为_______,方向为_______(填“顺时针”或“逆时针”) 3 5、如图，导体棒ab与金属框接触，并置于均匀磁场中，磁场方向垂直纸面向里，导体棒向右运动，棒内感应电动势方向为 。

a

v

b

三、计算

1、如图所示路的磁感应线与线圈平面垂直指向纸内，磁通量以下列关系式变化23(671)10()ttWb，式中t以秒计。求2ts时回路中感应电动势的大小和方向。

2、cd两段导线，长度均为0.10m，在b处相接而成030角，如图8-3所示。若使导线在均匀磁场中以速率11.5vms向右运动，磁场B的方向垂直纸面向里，B的大小为22.510T。问a、c之间的电势差为多少？哪一端电势高？若导线向上运动，则又如何？

图8-2 B

R 

  ab B c

v图8-3 4 3、l的一金属杆ab，水平放置在均匀磁场B中，如图8-5所示。金属棒可绕O点在水平面内以角速度旋转，O点离a端的距离为lk（设2k）。试求a、b两端的电势差，并指出哪端电势高。

4、所示，有一根无限长载流直导线MN，电流强度为I=10A，另有一导体棒CD垂直于该载流长直导线MN，且CD与MN共面。C到MN的距离为a=0.12m，D到MN的距离为b=0.36m。CD棒以速度smv/5.2平行于MN向下运动，（AT/m10470，1.13ln）求：

（1）CD棒中动生电动势的大小，

（2）CD棒中哪一端电势较高；

5、如图，有一U型金属导轨架垂直放在匀强磁场中，导轨间距md5.0。磁感应强度B的方向垂直于导轨架所在平面。一导体杆MN垂直放置在导轨上，并以恒定速度smv/3向右滑动，v与MN垂直，设00xt时，。求下列两情形下，t=2s时框架内的感应电动势，并判断MN哪一端电势高。

(1)磁场强度不随时间改变，B=0.2T。

(2)磁场强度随时间变化，规律为B=kt。（k=0.3T/s）

ab图8-5 l lk 

B

O 5 6、有一长直导线，通有电流AI4，沿导线向上；在与导线相距ma2100.2处放一个与之同平面的矩形单匝线圈ABCD，线圈高为mL21103，宽为mL22102；（170104AmT）

（1）求通过单匝线圈ABCD的磁通量；（7.02ln）

（2）若线圈在如图所示位置以速度110vsm沿垂直于长导线的方向向右运动的瞬时，线圈中感应电动势的大小和方向；

合集下载

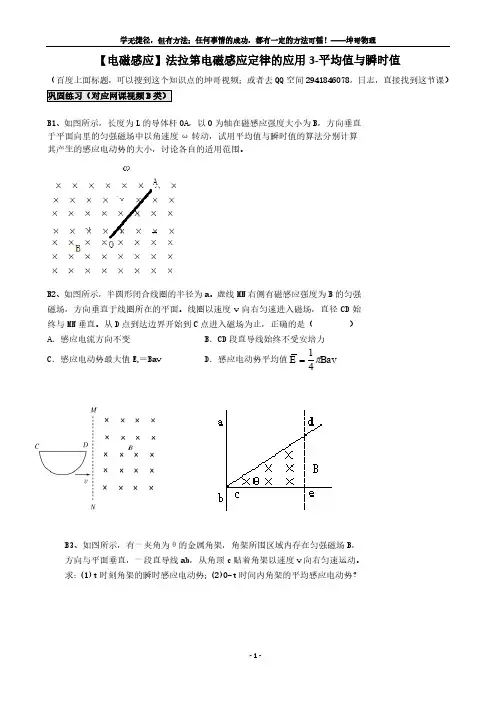

【电磁感应】07法拉第电磁感应定律的应用3-平均值与瞬时值

【电磁感应】07法拉第电磁感应定律的应用3-平均值与瞬时值

学无捷径，但有方法；任何事情的成功，都有一定的方法可循！——坤哥物理

- 1 - 【电磁感应】法拉第电磁感应定律的应用3-平均值与瞬时值 （百度上面标题，可以搜到这个知识点的坤哥视频；或者去QQ空间2941846078，日志，直接找到这节课） 巩固练习（对应网课视频B类） B1、如图所示，长度为L的导体杆OA，以O为轴在磁感应强度大小为B，方向垂直于平面向里的匀强磁场中以角速度ω转动，试用平均值与瞬时值的算法分别计算其产生的感应电动势的大小，讨论各自的适用范围。 B2、如图所示，半圆形闭合线圈的半径为a。虚线MN右侧有磁感应强度为B的匀强磁场，方向垂直于线圈所在的平面。线圈以速度v向右匀速进入磁场，直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止，正确的是（ ） A．感应电流方向不变 B．CD段直导线始终不受安培力 C．感应电动势最大值Em＝Bav D．感应电动势平均值BavE41 B3、如图所示，有一夹角为θ的金属角架，角架所围区域内存在匀强磁场B，方向与平面垂直，一段直导线ab，从角顶c贴着角架以速度v向右匀速运动。求：(1)t时刻角架的瞬时感应电动势；(2)0-t时间内角架的平均感应电动势？

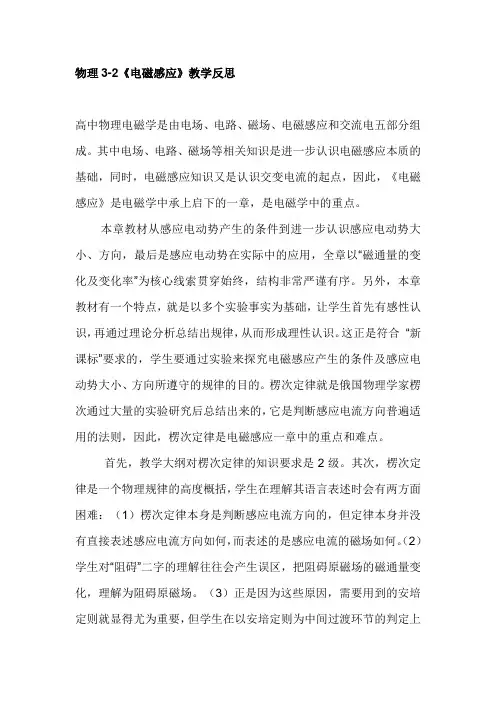

物理3-2《电磁感应》教学反思
