第6节 交换机、路由器、防火墙选型与连接(重点)

一、交换机选型：1.背板带宽是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

交换机机箱内部背后设置的大量的铜线，而背板带宽指的是这些铜线提供的带宽，与背板带宽有关的，是背板铜线部署的多少；交换容量是实际业务板卡与交换引擎之间的连接带宽，真正标志了交换机总的数据交换能力，与交换容量有关的，是业务插槽与管理引擎上的交换芯片，交换容量是决定交换机性能转发的主要因素。

所有单端口容量*端口数量之和的2倍<背板带宽，才可以实现全双工无阻塞交换。

比如cisco公司的Catalyst2950G-48,它有48个100Mbit/s端口和2个1000Mbit/s端口，它的背板带宽应该不小于13.6Gbit/s，才能满足线速交换的要求。

计算如下：(2*1000+48*100)*2(Mbit/s)=13.6(Gbit/s)2.满配置吞吐量(Mpps)=满配置GE端口数×1.488Mpps,其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。

例如:1台最多能够提供64个千兆端口的交换机，其满配置吞吐量应达到64×1.488Mpps = 95.2Mpps，才能够确保在任何端口均线速工作时，提供无阻塞的包交换。

假如一台交换机最多能够提供176个千兆端口，而宣称的吞吐量为不到261.8Mpps(176 x 1.488Mpps = 261.8)，那么用户有理由认为该交换机采用的是有阻塞的结构设计。

1.488的由来：包转发线速的衡量标准是以单位时间内发送64byte的数据包（最小包）的个数作为计算基准的。

计算方法如下：一个数据包的实际长度为(64＋8＋12)byte=(512+64+96)bit=672bit,说明：当以太网帧为64byte时，需考虑8byte的帧头和12byte的帧间隙的固定开销。

故一个线速的千兆以太网端口在转发64byte包时的包转发率为1.488095Mpps=1000Mbit/s/672bit。

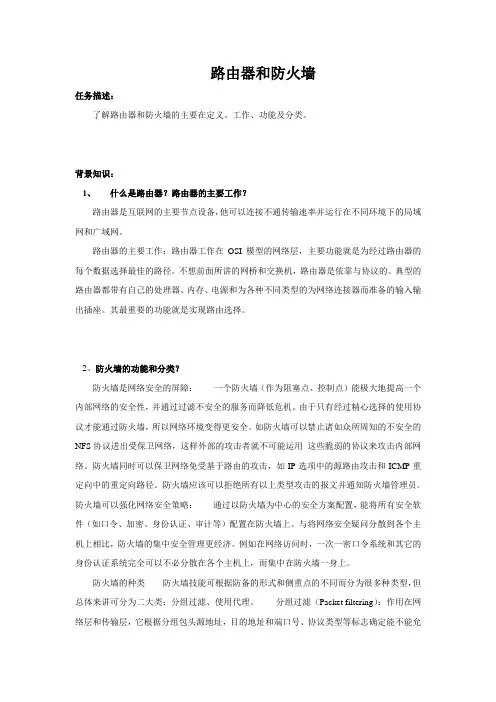

路由器和防火墙任务描述：了解路由器和防火墙的主要在定义、工作、功能及分类。

背景知识：1、什么是路由器？路由器的主要工作？路由器是互联网的主要节点设备，他可以连接不通传输速率并运行在不同环境下的局域网和广域网。

路由器的主要工作：路由器工作在OSI模型的网络层，主要功能就是为经过路由器的每个数据选择最佳的路径。

不想前面所讲的网桥和交换机，路由器是依靠与协议的。

典型的路由器都带有自己的处理器、内存、电源和为各种不同类型的为网络连接器而准备的输入输出插座。

其最重要的功能就是实现路由选择。

2、防火墙的功能和分类？防火墙是网络安全的屏障：一个防火墙（作为阻塞点、控制点）能极大地提高一个内部网络的安全性，并通过过滤不安全的服务而降低危机。

由于只有经过精心选择的使用协议才能通过防火墙，所以网络环境变得更安全。

如防火墙可以禁止诸如众所周知的不安全的NFS协议进出受保卫网络，这样外部的攻击者就不可能运用这些脆弱的协议来攻击内部网络。

防火墙同时可以保卫网络免受基于路由的攻击，如IP选项中的源路由攻击和ICMP重定向中的重定向路径。

防火墙应该可以拒绝所有以上类型攻击的报文并通知防火墙管理员。

防火墙可以强化网络安全策略：通过以防火墙为中心的安全方案配置，能将所有安全软件（如口令、加密、身份认证、审计等）配置在防火墙上。

与将网络安全疑问分散到各个主机上相比，防火墙的集中安全管理更经济。

例如在网络访问时，一次一密口令系统和其它的身份认证系统完全可以不必分散在各个主机上，而集中在防火墙一身上。

防火墙的种类防火墙技能可根据防备的形式和侧重点的不同而分为很多种类型，但总体来讲可分为二大类：分组过滤、使用代理。

分组过滤（Packet filtering）：作用在网络层和传输层，它根据分组包头源地址，目的地址和端口号、协议类型等标志确定能不能允许数据包通过。

只有满足过滤逻辑的数据包才被转发到相应的目的地出口端，其余数据包则被从数据流中丢弃。

无线路由器和防火墙是保障网络安全的关键设备。

无论是家庭网络还是企业网络，都需要合理配置无线路由器和防火墙，以防止未经授权的访问和数据泄漏。

本文将介绍无线路由器与防火墙的配对步骤，以帮助读者更好地保护自己的网络。

一、了解无线路由器和防火墙的基本概念在开始配置无线路由器和防火墙之前，我们先来了解一下它们的基本概念。

无线路由器是将互联网信号传输到无线设备的网络设备，它通常具备无线局域网信号发射、接收、传输等功能。

而防火墙是用于保护网络免受未经授权的访问、恶意软件和攻击的安全设备，它可以监控入站和出站流量，并根据规则进行过滤。

二、确保无线路由器和防火墙的兼容性在选择无线路由器和防火墙之前，我们需要确保它们的兼容性。

无线路由器和防火墙的品牌和型号应该互相匹配，以确保它们可以正常配对和工作。

如果品牌和型号不匹配，可能会导致不稳定的网络连接或功能无法正常使用。

三、连接无线路由器和防火墙将无线路由器和防火墙连接起来是配置的第一步。

首先，将一个以太网电缆的一端插入无线路由器的WAN口，另一端插入防火墙的LAN 口。

然后，使用另一根以太网电缆将防火墙的WAN口与宽带调制解调器连接起来。

四、配置无线路由器配置无线路由器是确保无线网络正常工作的关键步骤。

首先，打开浏览器，输入无线路由器的默认IP地址，进入路由器的管理界面。

在管理界面中，输入默认用户名和密码登录。

然后，根据自己的需求进行无线网络的配置，包括设置SSID、密码、加密类型等。

确保无线网络的设置安全性较高，以防止他人未经授权的访问。

五、配置防火墙配置防火墙是保护网络安全的重要步骤。

登录防火墙的管理界面，根据防火墙厂商的指南进行相关设置。

首先，检查防火墙的固件是否需要更新，及时安装最新的固件版本以提高网络安全性。

其次，配置防火墙的策略和规则，限制网络流量的进出。

可根据需要设置内外网的访问权限，禁止或允许特定IP地址的访问。

最后，启用防火墙的入侵检测和防病毒等功能，提供卓越的网络安全保障。

电脑网络基础知识：无线局域网、防火墙、交换机、路由器电脑网络基础知识：无线局域网、防火墙、交换机、路由器无线局域网计算机局域网是把分布在数公里范围内的不同物理位置的计算机设备连在一起，在网络软件的支持下可以相互通讯和资源共享的网络系统。

通常计算机组网的传输媒介主要依赖铜缆或光缆，构成有线局域网。

但有线网络在某些场合要受到布线的限制：布线、改线工程量大；线路容易损坏；网中的各节点不可移动。

特别是当要把相离较远的节点联结起来时，敷设专用通讯线路布线施工难度之大，费用、耗时之多，实是令人生畏。

这些问题都对正在迅速扩大的联网需求形成了严重的瓶颈阻塞，限制了用户联网。

WLAN就是解决有线网络以上问题而出现的。

WLAN利用电磁波在空气中发送和接受数据，而无需线缆介质。

WLAN的数据传输速率现在已经能够达到11Mbps，传输距离可远至20km以上。

无线联网方式是对有线联网方式的一种补充和扩展，使网上的计算机具有可移动性，能快速、方便的解决以有线方式不易实现的网络联通问题。

与有线网络相比，WLAN具有以下优点：安装便捷：一般在网络建设当中，施工周期最长、对周边环境影响最大的就是网络布线的施工了。

在施工过程时，往往需要破墙掘地、穿线架管。

而WLAN最大的优势就是免去或减少了这部分繁杂的网络布线的工作量，一般只要在安放一个或多个接入点(Access Point)设备就可建立覆盖整个建筑或地区的局域网络。

使用灵活：在有线网络中，网络设备的安放位置受网络信息点位置的限制。

而一旦WLAN建成后，在无线网的信号覆盖区域内任何一个位置都可以接入网络，进行通讯。

经济节约：由于有线网络中缺少灵活性，这就要求网络的规划者尽可能地考虑未来的发展的需要，这就往往导致需要预设大量利用率较低的信息点。

而一旦网络的发展超出了设计规划时的预期，又要花费较多费用进行网络改造。

而WLAN可以避免或减少以上情况的发生。

易于扩展：WLAN又多种配置方式，能够根据实际需要灵活选择。

在网络中，防火墙、交换机和路由器通常是网络安全的重要组成部分。

以下是一个简单的示例，演示如何配置一个具有防火墙功能的路由器和交换机。

请注意，实际配置可能会根据您的网络架构和设备型号而有所不同。

设备列表：路由器：使用Cisco设备作为示例，实际上可以是其他厂商的路由器。

路由器IP地址：192.168.1.1交换机：同样，使用Cisco设备作为示例。

交换机IP地址：192.168.1.2防火墙规则：允许内部网络向外部网络发出的通信。

阻止外部网络对内部网络的未经请求的通信。

配置示例：1. 配置路由器：Router(config)# interface GigabitEthernet0/0Router(config-if)# ip address 192.168.1.1 255.255.255.0Router(config-if)# no shutdownRouter(config)# interface GigabitEthernet0/1Router(config-if)# ip address [外部IP地址] [外部子网掩码]Router(config-if)# no shutdownRouter(config)# ip route 0.0.0.0 0.0.0.0 [外部网关]2. 配置防火墙规则：Router(config)# access-list 101 permit ip 192.168.1.0 0.0.0.255 anyRouter(config)# access-list 101 deny ip any 192.168.1.0 0.0.0.255Router(config)# access-list 101 permit ip any anyRouter(config)# interface GigabitEthernet0/1Router(config-if)# ip access-group 101 in3. 配置交换机：Switch(config)# interface Vlan1Switch(config-if)# ip address 192.168.1.2 255.255.255.0Switch(config-if)# no shutdown配置说明：路由器通过两个接口连接内部网络（192.168.1.0/24）和外部网络。

局域网组建的网络设备选型和采购指南一、引言在现代信息化时代，局域网已成为企业、机构和组织不可或缺的基础设施之一。

为了建立高效、稳定的局域网，正确的网络设备选型和采购是至关重要的。

本文将就局域网组建的网络设备选型和采购提供一些指南和建议。

二、网络设备选型1. 路由器路由器是局域网中最核心的设备之一，用于实现不同子网之间的通信。

在选购路由器时，应考虑以下因素：- 速度和性能：选择支持高速数据传输的路由器，能够满足企业或机构用户的需求。

- 安全性：选购具备防火墙、VPN等安全功能的路由器，以保护局域网内部数据的安全性。

- 扩展性：考虑未来的扩展需求，选择支持多个接口和协议的路由器。

2. 交换机交换机是局域网中用于连接多台计算机和其他网络设备的核心设备。

在选购交换机时，应考虑以下因素：- 端口数量和速度：根据局域网中计算机和其他设备的数量和数据传输需求，选择适当数量和速度的端口。

- 交换容量：选择具备足够交换容量的交换机，以确保网络传输的顺畅。

- 电源供应和冗余设计：选择支持双电源供应和冗余设计的交换机，以提高网络的可用性。

3. 防火墙防火墙是保护局域网内部网络安全的重要设备，可以过滤和监控进出局域网的流量。

在选购防火墙时，应考虑以下因素：- 安全性：选择具备强大的安全功能和防御能力的防火墙，如入侵检测和防病毒功能等。

- 支持的协议和应用程序：根据实际需求选择支持的协议和应用程序，确保防火墙能够适应不同的网络环境。

- 管理和配置：选择易于管理和配置的防火墙，以减轻网络管理员的工作负担。

4. 网络存储设备网络存储设备用于存储和备份局域网中的数据，提供高效的数据访问和保护。

在选购网络存储设备时，应考虑以下因素：- 存储容量：根据局域网中的数据量和增长预测，选择适当容量的存储设备。

- 数据备份和恢复：选择支持自动备份和恢复功能的存储设备，以确保数据的安全性和可靠性。

- 可扩展性：考虑未来的存储需求，选择支持扩展的存储设备，以便灵活地增加存储容量。

交换机与路由器如何连接，交换机组网图解！交换机是网络中最常见的网络设备，企业或家庭用户对交换机都不陌生。

对企业的网络管理员来说，不论高端还是低端，交换机绝对是网络中非常重要的设备，并且数量较多，搞清楚交换机之间的连接更有助于工作的开展。

第一种方法：局域网内交换机连接另一交换机再连接路由器、电脑。

也就是说，有的电脑要通过无线路由器连接，有的电脑不通过无线路由器直接与交换机连接。

第二种方法：第二种方法：宽带连接 - 调制解调器 - 无线路由器 - 交换机 - 电脑。

也就是说，有的电脑通过了交换机连接，有的电脑直接从无线路由器连接，有的电脑直接从调制解调器连接。

一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。

基本网络结构如图1所示。

在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。

二、交换机的级联与堆栈拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。

这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。

企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。

如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。

但级联技术和堆栈技术也有所不同，它们的应用范围也不同。

交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。

因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。

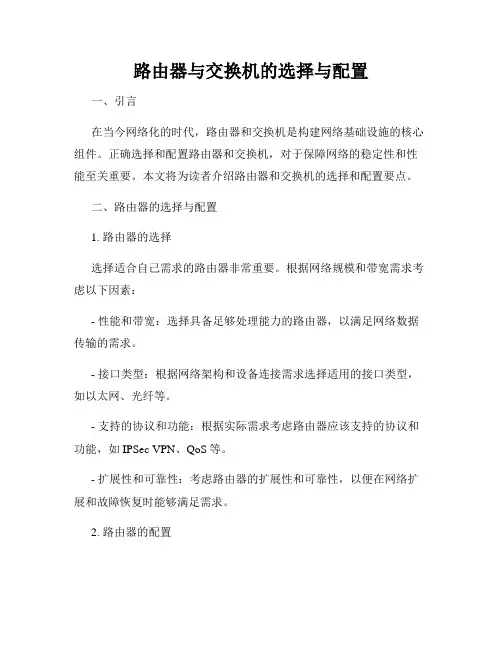

路由器与交换机的选择与配置一、引言在当今网络化的时代，路由器和交换机是构建网络基础设施的核心组件。

正确选择和配置路由器和交换机，对于保障网络的稳定性和性能至关重要。

本文将为读者介绍路由器和交换机的选择和配置要点。

二、路由器的选择与配置1. 路由器的选择选择适合自己需求的路由器非常重要。

根据网络规模和带宽需求考虑以下因素：- 性能和带宽：选择具备足够处理能力的路由器，以满足网络数据传输的需求。

- 接口类型：根据网络架构和设备连接需求选择适用的接口类型，如以太网、光纤等。

- 支持的协议和功能：根据实际需求考虑路由器应该支持的协议和功能，如IPSec VPN、QoS等。

- 扩展性和可靠性：考虑路由器的扩展性和可靠性，以便在网络扩展和故障恢复时能够满足需求。

2. 路由器的配置正确的路由器配置可以提高网络的性能和安全性。

以下是一些基本的配置要点：- IP地址和子网掩码设置：根据网络规划设置合适的IP地址和子网掩码。

- 路由协议配置：根据网络拓扑和需求选择合适的路由协议，如静态路由或动态路由协议。

- 访问控制列表（ACL）配置：通过配置ACL限制网络中的流量和访问权限，以提高网络的安全性。

- NAT配置：如果需要将私有IP地址映射到公有IP地址，配置网络地址转换（NAT）是必要的。

- DHCP配置：通过配置动态主机配置协议（DHCP）为设备提供自动IP地址分配，简化网络管理。

三、交换机的选择与配置1. 交换机的选择选择适合自己需求的交换机有助于提高网络性能和可靠性。

考虑以下因素：- 速度和吞吐量：选择具备足够端口速度和吞吐量的交换机，以满足网络中数据的传输需求。

- 端口数量和类型：根据设备数量和连接需求选择合适的端口数量和类型，如快速以太网、千兆以太网等。

- 可管理性：如果需要对交换机进行更细致的管理和监控，选择支持SNMP和VLAN等功能的可管理交换机。

- 电力供应：根据实际情况考虑交换机的电源供应方式，如交流或直流电源。

网络设备的选型与配置随着互联网的快速发展和普及，网络设备作为信息交流和数据传输的重要基础设施，也变得越来越重要。

为了满足不同场景和需求的网络连接和传输需求，选型与配置合适的网络设备显得尤为重要。

本文将从选型和配置两个方面给出一些建议和指导。

一、网络设备选型网络设备的选型是根据需要建设的网络规模、带宽需求以及目标应用场景确定的。

以下是常见的网络设备及其应用场景：1. 路由器（Router）：路由器是将信息从一个网络传输到另一个网络的设备。

适用于大规模网络、企业网络和数据中心等场景。

2. 交换机（Switch）：交换机是实现局域网内计算机之间的数据交换的设备。

适用于小规模网络、企业办公室和家庭网络等场景。

3. 防火墙（Firewall）：防火墙是保护网络免受未经授权访问和恶意攻击的设备。

适用于各种网络规模和场景。

4. 无线接入点（Wireless Access Point）：无线接入点是无线局域网中连接有线网络和无线终端设备的设备，适用于各种无线网络场景。

5. 网络存储设备（Network Attached Storage，NAS）：NAS是一种专门用于存储、备份和共享数据的设备。

适用于需要大容量存储和数据共享的场景。

在选择网络设备时，需要考虑以下因素：1. 网络规模和拓扑结构：根据网络规模确定所需的设备类型和数量，考虑网络拓扑结构是否需要层级划分。

2. 带宽需求和性能：根据网络中的流量量级和速度要求选择设备的吞吐量和性能。

3. 安全性需求：根据网络数据的敏感性和安全需求选择具备相应安全功能的设备。

4. 扩展性和可靠性：根据未来网络扩展和业务需求变化的可能性，选择具备扩展和冗余功能的设备。

二、网络设备配置网络设备的配置包括硬件部署和软件设置两个方面。

以下是网络设备配置的一般步骤：1. 网络拓扑设计：根据业务需求和网络规模设计网络拓扑结构，确定设备的布局和连接方式。

2. 硬件部署：根据拓扑设计将设备进行适当布线，并连接所需的电源和网络线缆。

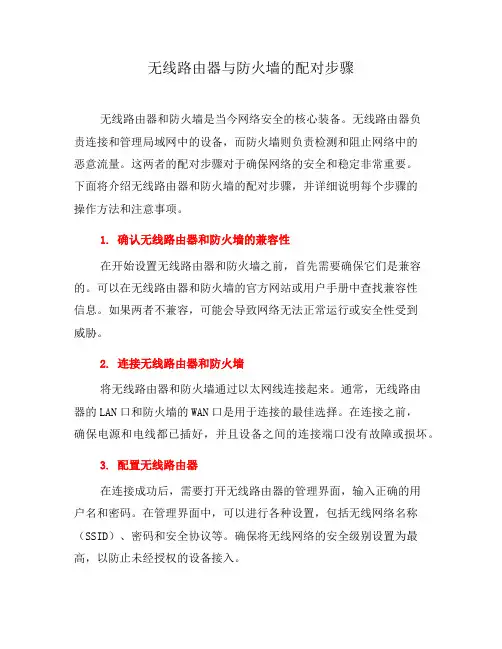

无线路由器与防火墙的配对步骤无线路由器和防火墙是当今网络安全的核心装备。

无线路由器负责连接和管理局域网中的设备，而防火墙则负责检测和阻止网络中的恶意流量。

这两者的配对步骤对于确保网络的安全和稳定非常重要。

下面将介绍无线路由器和防火墙的配对步骤，并详细说明每个步骤的操作方法和注意事项。

1. 确认无线路由器和防火墙的兼容性在开始设置无线路由器和防火墙之前，首先需要确保它们是兼容的。

可以在无线路由器和防火墙的官方网站或用户手册中查找兼容性信息。

如果两者不兼容，可能会导致网络无法正常运行或安全性受到威胁。

2. 连接无线路由器和防火墙将无线路由器和防火墙通过以太网线连接起来。

通常，无线路由器的LAN口和防火墙的WAN口是用于连接的最佳选择。

在连接之前，确保电源和电线都已插好，并且设备之间的连接端口没有故障或损坏。

3. 配置无线路由器在连接成功后，需要打开无线路由器的管理界面，输入正确的用户名和密码。

在管理界面中，可以进行各种设置，包括无线网络名称（SSID）、密码和安全协议等。

确保将无线网络的安全级别设置为最高，以防止未经授权的设备接入。

4. 配置防火墙在配置无线路由器后，接下来是配置防火墙。

通过连接防火墙的电脑，打开防火墙的管理界面，并输入正确的用户名和密码。

在管理界面中，可以设置防火墙的安全策略、流量控制、应用程序控制等。

确保将防火墙的安全级别设置为适当水平，并且可以根据需要进行自定义设置。

5. 进行网络测试在完成无线路由器和防火墙的配置后，进行网络测试是非常重要的。

可以使用网络扫描工具检查局域网中的设备和开放的端口，确保没有未经授权的设备或恶意流量进入网络。

此外，还可以尝试远程访问局域网中的设备，检查防火墙是否能够正确地阻止外部访问。

总结：无线路由器和防火墙的配对步骤是确保网络安全的重要环节。

通过确认兼容性、连接设备、配置无线路由器和防火墙以及进行网络测试，可以建立一个安全可靠的局域网。

同时，定期更新无线路由器和防火墙的固件和软件，以及加强网络教育意识，也是保护网络安全的重要手段。

无线路由器与防火墙的配对步骤在现代科技高速发展的时代，无线网络已经成为了我们生活中不可或缺的一部分。

为了保证网络安全和提供更好的网络体验，配置无线路由器和防火墙已经成为了极为重要的一项工作。

下面将为大家介绍无线路由器与防火墙的配对步骤。

1. 了解无线路由器和防火墙的基本知识在开始配对无线路由器和防火墙之前，我们需要了解它们的基本知识。

无线路由器是将有线网络信号转换为无线信号的设备，可以为多个设备提供无线网络连接。

而防火墙则是一种网络安全设备，能够监控和控制网络流量，防止恶意攻击和未经授权的访问。

2. 确定无线路由器和防火墙的品牌和型号在配对无线路由器和防火墙之前，我们需要确定它们的品牌和型号。

不同品牌和型号的设备可能具有不同的设置界面和功能，因此了解它们的品牌和型号能够帮助我们更好地进行配置。

3. 连接无线路由器和电脑无线路由器和电脑之间需要通过网线进行连接，以便进行配置。

将一端插入无线路由器的LAN口并将另一端插入电脑的网口，确保连接稳固。

4. 进入无线路由器管理页面打开电脑上的浏览器，输入无线路由器的默认IP地址（通常为或）并按下回车键。

进入无线路由器的管理页面后，我们需要输入默认的用户名和密码进行登录。

5. 配置无线网络在无线路由器的管理页面，我们可以进行无线网络的配置。

设置无线网络名称（SSID），选择加密方式（如WPA2-PSK）并输入密码。

确保密码强度足够，并设置其他高级选项，如无线频道和传输速率。

6. 连接防火墙设备将防火墙设备的一个网络口与无线路由器的一个LAN口连接，使用网线连接它们。

此外，还需要将防火墙设备的另一个网络口连接到公司或家庭网络的主机或交换机上。

7. 配置防火墙设备打开浏览器，输入防火墙设备的默认IP地址并按下回车键。

输入默认的用户名和密码进行登录。

在防火墙设备的管理页面，我们可以进行各种配置，如访问控制、端口转发和安全策略等。

根据具体需求进行设置，并确保网络安全性。

网络设备选型指南网络设备的选型是建立稳定高效网络的关键步骤之一。

在选择合适的网络设备时，需要考虑多个因素，包括网络规模、带宽需求、安全性要求等。

本指南将提供一些关键的指导原则，帮助您在选购网络设备时做出明智的决策。

一、了解网络需求在选购网络设备之前，首先需要明确自己的网络需求。

这包括确定网络规模，例如需要连接多少个用户设备、支持多少个网络服务等。

同时还需要考虑网络的带宽需求，即网络传输数据的速度和容量要求。

此外，个人或企业还应该考虑网络的可靠性和安全性要求，特别是对于涉及敏感信息的网络流量。

二、选择合适的网络设备类型根据不同的网络需求，选择合适的网络设备类型至关重要。

以下是一些常见的网络设备类型：1. 路由器（Router）：路由器主要用于连接不同的网络，并负责将数据包从一个网络传输到另一个网络。

在选择路由器时，要考虑网络规模和带宽需求，以及路由器的转发能力和接口类型。

2. 交换机（Switch）：交换机用于连接多个设备，通过交换数据包来实现设备之间的通信。

在选购交换机时，需要考虑端口数量和速度，以及支持的网络协议和功能（如VLAN、QoS等）。

3. 防火墙（Firewall）：防火墙用于保护网络免受未经授权的访问和恶意攻击。

在选择防火墙时，要考虑其安全性能、适应性和管理能力。

4. 网络存储设备（NAS）：网络存储设备用于集中存储和共享数据。

在选购NAS时，要考虑存储容量、数据备份和恢复功能，以及访问控制和安全性能。

5. 无线接入点（Wireless Access Point）：无线接入点用于提供无线网络连接。

在选购无线接入点时，要考虑覆盖范围、速度和安全性能，以及支持的无线标准（如802.11ac）。

三、考虑设备的性能和扩展性除了设备类型外，还需要考虑每个设备的性能和扩展性。

网络设备的性能包括处理能力、传输速度和时延等。

在选购时，要选择能够满足当前网络需求的设备，并预留一定的性能余量以应对未来的增长和流量突发情况。

局域网网络设备选型建议随着信息技术的迅猛发展，局域网已经成为现代企业的必备基础设施。

在建设局域网的过程中，正确选择适合的网络设备对于网络性能和稳定性至关重要。

本文将提供一些建议，以帮助您在局域网网络设备选型方面做出明智的决策。

一、交换机选型建议交换机作为局域网中最核心的设备，负责连接各个终端设备，并实现数据的转发和管理。

正确选择适合的交换机可以提高数据传输速度和网络稳定性。

以下是开展网络设备选型时应考虑的关键要素：1. 链路速度：根据负载要求和未来网络扩展规划，选择具备适当端口数量和高速链路速度的交换机。

通常，千兆以太网（Gigabit Ethernet）已经成为目前大部分企业网络的标配。

2. 传输介质：根据网络环境，选择适用的传输介质，如铜线（Ethernet over Copper）和光纤（Fiber Ethernet）。

光纤有更高的带宽和更远的传输距离，但价格相对昂贵。

因此，根据预算和性能需求做出选择。

3. 交换机等级：根据企业规模和网络需求，选择适当等级的交换机。

通常，有三层交换机（Layer 3 Switch）和二层交换机（Layer 2 Switch）两种选择。

如果需要更复杂的网络管理和路由功能，则应选择三层交换机。

4. 可扩展性：考虑未来网络扩展的需求，选择支持堆叠和多个虚拟局域网（VLAN）的交换机。

这样可以更好地应对日益增长的网络流量和设备连接。

二、路由器选型建议路由器是局域网与外部网络（如互联网）之间进行数据交换和路由控制的设备。

选择合适的路由器可以确保网络的安全性和稳定性。

以下是路由器选型时应考虑的关键要素：1. 性能和吞吐量：选择足够强大的路由器来满足网络流量的需求，特别是对于大型企业或者需要处理大量数据的行业。

考虑支持高速数据传输和强大的处理能力的路由器产品。

2. 安全功能：保障网络安全是企业建设局域网时必不可少的一项任务。

因此，选择具备强大防火墙、虚拟私人网络（VPN）和流量过滤等安全功能的路由器非常重要。

无线路由器与防火墙的配对步骤在现代网络通信中，无线路由器和防火墙是两个非常重要的设备。

无线路由器负责实现网络无线覆盖和设备之间的互联互通，而防火墙则负责保护网络安全，确保网络流量的安全和可靠。

因此，在配置网络时，正确的配对无线路由器和防火墙是至关重要的。

下面将详细介绍无线路由器与防火墙的配对步骤。

一、了解无线路由器和防火墙的基本原理在进行无线路由器和防火墙的配对之前，我们首先要对它们的基本原理有一个基本的了解。

无线路由器是一种无线网络设备，其通过接收和发送无线信号来连接各个设备，并将数据转发到目标设备。

而防火墙则是一种网络安全设备，通过检测和过滤网络流量，防止恶意攻击和未经授权的访问。

了解它们的原理是理解它们的配对步骤的基础。

二、选择适合的无线路由器和防火墙设备在进行配对之前，我们需要选择适合的无线路由器和防火墙设备。

选择无线路由器时，我们应该考虑网络规模、接入设备数量、无线覆盖范围等因素。

一般来说，有大量设备接入的企业网络需要使用高性能的无线路由器，而家庭网络则可以选择性能更为适中的产品。

同样地，选择防火墙设备时，我们应该考虑网络规模、安全需求、可管理性等因素。

一般来说，企业网络需要使用功能齐全、可扩展的防火墙设备，而家庭网络则可以选择功能简单的产品。

三、正确连接无线路由器和防火墙在选择适合的无线路由器和防火墙设备后，我们需要正确地连接它们。

一般来说，无线路由器和防火墙应该处于网络的边缘位置，即接入互联网的入口处。

这样可以确保所有进出网络的数据流量都经过防火墙的检测和过滤。

具体地，我们可以将宽带调制解调器连接到防火墙的WAN口，然后将无线路由器连接到防火墙的LAN口。

通过这样的连接方式，无线路由器和防火墙可以实现协同工作，保护网络安全。

四、配置无线路由器和防火墙的参数在完成连接之后，我们需要对无线路由器和防火墙进行参数配置，以确保它们可以正常工作。

对于无线路由器，我们需要配置无线网络的名称、加密方式、密码等参数，以实现安全的无线网络访问。

上⽹⾏为管理,防⽕墙,交换机路由器如何部署摆放
部署摆放顺序⼀：
路由器/出⼝⽹关——防⽕墙——上⽹⾏为管理——交换机
路由器做出⼝⽹关，防⽕墙串联在路由器上，下⾯串联上⽹⾏为管理，最后接核⼼交换。

利弊分析：
这样摆放可以将各个设备功能发挥到最⼤，防⽕墙及上⽹⾏为管理可以功能模块全开，有效保证内⽹安全，同时管控所有内⽹⾏为。

部署摆放顺序⼆：
路由器/出⼝⽹关——交换机—（防⽕墙、上⽹⾏为管理，旁挂）
利弊分析：
优点：增加防⽕墙及上⽹⾏为管理时可以不⽤不改变原本的⽹络架构。

缺点：旁挂模式下，上⽹⾏为管理和防⽕墙部分功能模块不能不能使⽤。

与该部署类似的部署⽅式有：
路由器/出⼝⽹关——防⽕墙——交换机—（上⽹⾏为管理，旁挂）
路由器/出⼝⽹关——上⽹⾏为管理——（交换机—防⽕墙，旁挂）
部署摆放顺序三：
防⽕墙、上⽹⾏为管理做出⼝⽹关——核⼼交换
利弊分析：
省去出⼝⽹关，但如果防⽕墙、⾏为管理宕机将会影响⽹络的状况。

总结，路由器、防⽕墙、上⽹⾏为管理设备均可以作为出⼝⽹关。

部署时，防⽕墙，上⽹⾏为管理最好串联在出⼝⽹关与核⼼交换之间，防⽕墙在前可以率先过滤各类病毒攻击，上⽹⾏为管理设备后；同时，可根据情况将防⽕墙或上⽹⾏为管理旁挂在核⼼交换上，若同时旁挂，防⽕墙在前，上⽹⾏为管理设备在后。

交换机路由器设备选型依据在当今数字化的时代，网络已经成为了企业和个人生活中不可或缺的一部分。

而交换机和路由器作为构建网络基础设施的关键设备，其选型的合理性直接影响到网络的性能、稳定性和安全性。

本文将详细探讨交换机路由器设备选型的依据，帮助您做出明智的选择。

一、网络规模和用户数量网络规模和用户数量是选型的首要考虑因素。

如果您的网络覆盖范围较小，用户数量较少，例如一个小型办公室或家庭网络，那么一台低端的交换机和路由器可能就能够满足需求。

然而，如果是一个大型企业网络，拥有众多的分支机构和大量的用户，就需要选择具备更高性能和更多端口的交换机和路由器。

对于小型网络，例如 10 个以下用户的环境，选择一台具有 8-16 个端口的 10/100Mbps 交换机和一台普通的家用路由器通常就足够了。

而对于中型网络，如 50-100 个用户的企业，可能需要一台具有 24 个或更多端口的 10/100/1000Mbps 交换机，并搭配一台企业级的路由器，以支持更多的并发连接和更高的数据传输速率。

对于大型网络，如拥有数百个甚至数千个用户的企业，可能需要采用模块化的交换机，通过添加不同的模块来满足端口数量和功能的需求，同时需要高性能的核心路由器来处理大量的网络流量。

二、网络带宽需求网络带宽是指在一定时间内能够传输的数据量，通常以每秒比特数（bps）为单位。

了解您的网络带宽需求对于交换机和路由器的选型至关重要。

如果您的网络主要用于日常办公，如文件共享、电子邮件和网页浏览，那么对带宽的要求相对较低。

但如果您的网络需要支持高清视频流、大型文件传输或实时数据处理等应用，就需要更高的带宽。

在选型时，要确保交换机和路由器的端口速率能够满足您的网络带宽需求。

例如，如果您的网络接入带宽为 100Mbps，那么选择10/100Mbps 的交换机和路由器可能就足够了。

但如果您的接入带宽为1000Mbps 或者更高，就需要选择支持 1000Mbps 甚至 10Gbps 的交换机和路由器。

交换机、路由器、防火墙、无线AP等和终端设备如何互联？根据我所知道的回答一下这个问题。

交换机、路由器、防火墙、无线AP均属于网络设备，用于组建单位的局域网，这些设备需要经过正确的连接和合适的配置，才能有效访问使用。

首先说一说这些网络设备各自的功能•交换机：用于连接内网的设备，比如办公电脑、打印机、监控摄像头、业务服务器等，组建单位内部的局域网；•无线AP：提供无线wifi的接入点，将无线网络转换为有线网络，可以理解为”无线交换机“。

无线AP需要配合AC使用，AC用于管理无线AP，集中配置AP的SSID、密码、信道等参数。

需要选用集成了AC管理功能的交换机使用。

•路由器：用于连接内网和外网，将内网的数据转发到外网，也就是用于连接不同的网络。

常用的协议由ppp、静态路由、动态路由、pon等。

大部分的路由器也支持NAT功能，将私网地址映射为公网地址。

•防火墙：防火墙用于保护内网的安全，阻止外网的非法连接。

比如不允许外网计算机访问内网的业务服务器等等。

现在防火墙一般采用了状态防火墙机制，记录内网访问外网的状态。

防火墙的接口一般分为内网端口、外网端口、DMZ端口（对外服务，比如web、邮件等），通过配置不同的安全策略，达到保护内网的目的。

下图显示了这些网络设备的图片：设备之间的连接关系防火墙、路由器、交换机、无线AP之间的连接关系如下图所示：•防火墙连接的互联网，外网属于不信任的网络，组织外网用户连接内网；•防火墙划分了DMZ区域，放置企业的web服务器、邮件服务器等对外业务，外网用户可以直接访问，但是DMZ区域的服务器不能直接访问内网；•防火墙内部用户是可以访问内网和DMZ区域的对外服务器的；•路由器连接防火墙，提供内网的出口，通过各种协议比如路由协议、ppp协议、pon、专线等方式接入互联网；•核心层交换机连接路由器。

核心层交换机、汇聚层交换机、接入层交换机组成了单位内网，核心交换机内网数据的高速转发，汇聚层交换机实现访问控制等局域网策略、接入层交换机用于连接用户终端；•无线AP提供无线上网服务，需要配合支持AC管理功能的交换机使用，属于接入交换机的一部分。
