NR的HARQ介绍

NR的HARQ介绍

⽀持异步增量冗余HARQ。gNB在DCI中动态地或在RRC配置中半静态地向UE提供HARQ-ACK反馈定时。UE可被配置为接收基于码块组（CBG）的传输，其中重传可被调度为携带TB 的所有码块的⼦集。

HARQ功能确保在物理层的对等实体之间的传递。当物理层未配置下⾏/上⾏空间复⽤时，单个HARQ进程⽀持1 TB，当物理层配置了下⾏/上⾏空间复⽤时，单个HARQ进程⽀持⼀个或多个TB。

下⾏调度

在下⾏，gNB可以通过PDCCH上的C-RNTI动态调度资源给UE，那么UE就需要实时的监控PDCCH来发现可以的资源调度，如果配置了DRX，UE就在激活周期进⾏监控。如果配置了CA，那所有的服务⼩区中该UE的C-RNTI是⼀样的。gNB可以在向另⼀个UE的延迟关键传输的情况下，预先阻⽌正在进⾏的PDSCH向⼀个UE的传输。gNB可以将UE配置为使⽤PDCCH上的INT-RNTI来监视中断的传输指⽰。如果UE接收到中断的传输指⽰，则UE可以假设指⽰中包括的资源元素没有携带到该UE的有⽤信息，即使其中⼀些资源元素已经被调度到该UE。

此外，在半持久性调度（SPS）中，gNB可以为向ue的初始HARQ传输分配下⾏链路资源：RRC定义配置的下⾏链路分配的周期性，⽽寻址到CS-RNTI的PDCCH可以发送信号并激活配置的下⾏链路分配，或使其失活；例如：发往CS-RNTI的PDCCH表⽰，下⾏链路分配可以根据RRC定义的周期隐式地重⽤，直到被停⽤为⽌。

注意：需要时，在PDCCH上显式地安排重传。

如果在时间上重叠，则动态分配的下⾏链路接收覆盖相同服务⼩区中配置的下⾏链路分配。否则，如果激活，则假定根据配置的下⾏链路分配的下⾏链路接收。

当CA被配置时，每个服务⼩区最多可以发送⼀个配置的下⾏链路分配信号。当BA被配置时，每个BWP最多可以发送⼀个配置的下⾏链路分配信号。在每个服务⼩区上，⼀次只能有⼀个配置的下⾏链路分配处于活动状态。配置的下⾏链路分配的激活和停⽤在服务⼩区之间是独⽴的。38.912中关于HARQ的内容

⽀持每TB⼀bit的HARQ-ACK反馈。对于给定UE⽀持多个DL-HARQ进程的操作，⽽对于某些UE⽀持⼀个DL-HARQ进程的操作。UE⽀持⼀组最⼩HARQ处理时间。NR还⽀持⾄少跨ue的不同最⼩HARQ处理时间。HARQ处理时间⾄少包括DL数据接收定时到相应HARQ-ACK传输定时之间的延迟和UL授权接收定时到相应UL数据传输定时之间的延迟。UE需要指⽰其对gNB的最⼩HARQ处理时间的能⼒。

⾄少eMBB和URLLC⽀持异步和⾃适应DL-HARQ。从UE的⾓度来看，在⼀个UL数据/控制区域中可以发送⽤于实时多个DL传输的HARQ ACK/NACK反馈。DL

数据接收和相应确认之间的定时由DCI中的⼀个字段从⼀组值指⽰，并且该组值由⾼层配置。⾄少为UE不知道定时的情况定义定时。

⽀持基于码块组（CBG）的单/多位HARQ-ACK反馈传输，其应具有以下特征：- Only allow CBG based (re)-transmission forthe same TB of a HARQ process

- CBG can include all CB of a TB regardless of the size of the TB. In such case, UE reports single HARQ ACK bit for the TB

- CBG can include one CB

-CBG granularity is configurable

ACK/NACK反馈的时隙

尽管在NR中TDD和FDD都是允许的，但NR的⼤多数情况下，TDD是主流使⽤，因此，如何在TDD LTE中确定HARQACK/NACK定时有很好的理解。下图是TDD LTE的HARQ反馈⽰意图：（当前系统帧的4568号⼦帧在下⼀个⼦帧2上进⾏反馈，9号⼦帧和下⼀个系统帧的013⼦帧在7号⼦帧上反馈。）

在NR中，假设配置为2.5ms的周期DDDDU，PDSCH上的HARQ反馈根据K1参数（间隔的时隙数）有关，反馈⽰意图如下：灵活配置的也可以如下配置：

K1参数可以设置为多少呢？

所以，K1值最⼤可以是15.

那最⼤可以同时多少个HARQ进程？

通过RRC参数进⾏下发，最⼤可以16个（这个和LTE不⼀样）

如果RRC没有配置，默认就是8个。The number of HARQ processes to be used on the PDSCH of a serving cell. Value n2 corresponds to 2 HARQ processes,value n4 to 4 HARQ processes, and so on. If the field is absent, the UE uses 8 HARQ processes

HARQ的CodeBook

HARQ的ACK/NACK需要多少个bit位呢？

合集下载

5G（NR）网络与HARQ

5G（NR）网络与HARQ

5G（NR）网络与HARQ

一、ARQ与HARQ

讨论5G网络中HARQ特点之前，让我们先把ARQ与HARQ的概念梳理一下；

ARQ是自动重复请求，也就是重传协议；当接收方检查到接收的数据中存在错误时，丢弃数据并请求发送方重新传输。

HARQ是混合ARQ，也是重传协议；不同的是接收方检查接收数据存在错误时缓存(软缓冲)数据,同时请求发送方重传。HARQ接收器之后将缓冲的数据与重传的数据组合，以进行信道解码和错误检测。这就提高了重传的性能。

二、ARQ和HARQ区别

ARQ HARQ

工作在RLC层 工作在PHY层，但MAC层控制

如果接收到的数据有错误(由RLC层的 ARQ检测),则将其丢弃并从新发送方请求(重传) 如果接收到的数据有错误,接收器缓冲数据(在PHY层由MAC控制),

请求重新发送传输。

三、HARQ特点

1.合并组合

HARQ中对数据的合并组合意味着物理层对原始传输和每次重传都应用相同的打孔模式。这将导致包括与原始传输相同的一组物理层比特的重传。合并组合的好处是降低对终端(UE)内存要求和处理流程简单。

2.增量冗余

增量冗余是在物理层对原始传输和重传应用不同的打孔模式。所以重传包括与原始传输不同的一组物理层比特。其缺点是增加了终端(UE)的内存要求和复杂性。

四、LTE中的HARQ与NR HARQ有何不同

在LTE HARQ中下行采用异步机制，上行采用同步机制。但是在NR网络中下行链路和上行链路都使用异步机制。

五、同步和异步HARQ的区别 在同步HARQ中,每个进程的重传发生在相对于初始传输的预定义时间,因此不需要用信号通知HARQ 进程,可以从传输时间推断。在异步HARQ中重传可以在任何时间发生，需发送HARQ进程号(HARQ

ID)以将每次重传与相应的初始传输正确关联。

同步HARQ减少了信令开销，而异步HARQ增加了调度的灵活性。

六、自适应和非自适应HARQ

自适应HARQ中调制、编码方案和频率资源分配可以在的每次重传时改变。而非自适应HARQ中，重传由相同的先前传输属性或预定义规则执行。

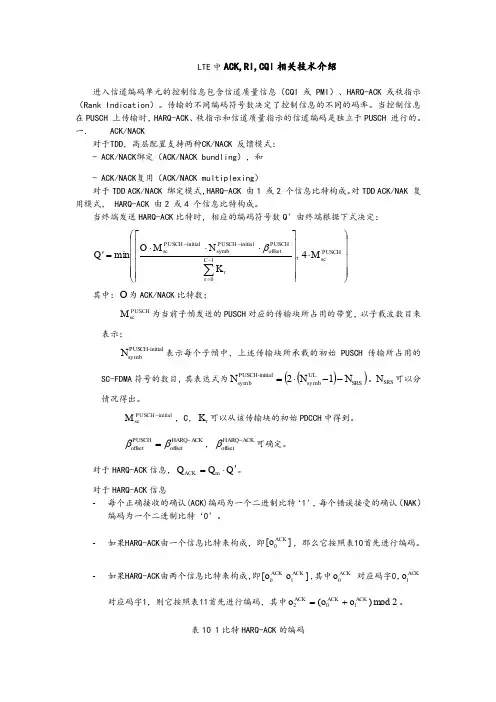

LTE中HARQ、RI、CQI介绍

LTE中HARQ、RI、CQI介绍

LTE中ACK,RI,CQI相关技术介绍

进入信道编码单元的控制信息包含信道质量信息（CQI 或PMI）、HARQ-ACK 或秩指示（Rank Indication）。传输的不同编码符号数决定了控制信息的不同的码率。当控制信息在PUSCH 上传输时，HARQ-ACK、秩指示和信道质量指示的信道编码是独立于PUSCH 进行的。

一． ACK/NACK

对于TDD，高层配置支持两种CK/NACK 反馈模式：

- ACK/NACK绑定（ACK/NACK bundling），和

- ACK/NACK复用（ACK/NACK multiplexing）

对于TDD ACK/NACK 绑定模式，HARQ-ACK 由1 或2 个信息比特构成。对TDD ACK/NAK 复用模式， HARQ-ACK 由2 或4 个信息比特构成。

当终端发送HARQ-ACK比特时，相应的编码符号数Q’由终端根据下式决定：

PUSCHscCrrPUSCHoffsetinitialPUSCHsymbinitialPUSCHscMKNMOQ4,min10

其中：O为ACK/NACK比特数；

PUSCHscM为当前子幀发送的PUSCH对应的传输块所占用的带宽，以子载波数目来表示；

initial-PUSCHsymbN表示每个子幀中，上述传输块所承载的初始PUSCH传输所占用的SC-FDMA符号的数目，其表达式为SRSULsymbinitial-PUSCHsymb12NNN。SRSN可以分情况得出。

initialPUSCHscM，C，rK可以从该传输块的初始PDCCH中得到。

ACKHARQoffsetPUSCHoffset，ACKHARQoffset可确定。

对于HARQ-ACK信息，QQQmACK。

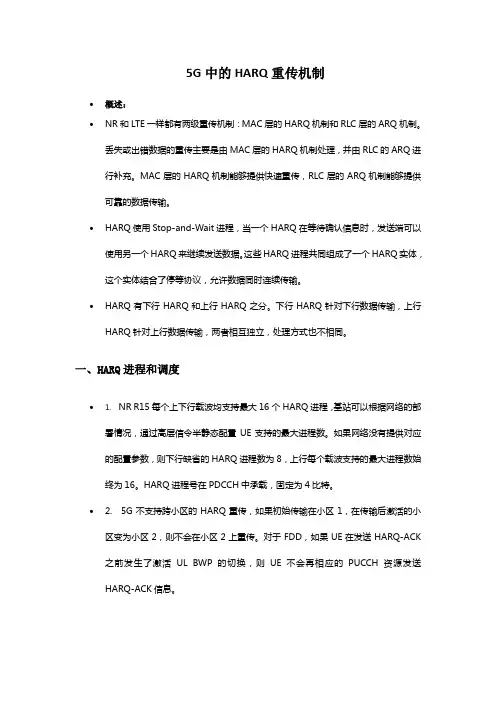

5G中的HARQ重传机制
