数据中心机房建设方案

1

XXXXXX公司数据机房

建设方案

2011年9月15日星期四

2 /gc/gcfw-2-3.htm设计原则及需求分析

数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书根据国家标准及行业标准设计和施工。 3

1.1. 设计原则

数据中心机房是XXXXX公司的基础设施，数据中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则：

实用性和先进性：

采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。

安全可靠性：

为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等

4 各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。

第 部分 机房系统

页脚内容

XXXXXX公司数据机房

建设方案

2011年9月15日星期四 第 部分 机房系统

页脚内容 设计原则及需求分析

数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本方案项目包括装修工程、配电工程、空调工程、设备监控工程、闭路电视工程、安全工程、消防工程等七大部分。本方案书根据国家标准及行业标准设计和施工。 第 部分 机房系统

页脚内容

1.1. 设计原则

数据中心机房是XXXXX公司的基础设施，数据中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全可靠灵活的、开放的。我们在进行设计时，遵循以下设计原则：

实用性和先进性：

采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。

安全可靠性：

为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。要对数据中心机房布局、结构设计、设备选型、日常维护等第 部分 机房系统

页脚内容 各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。

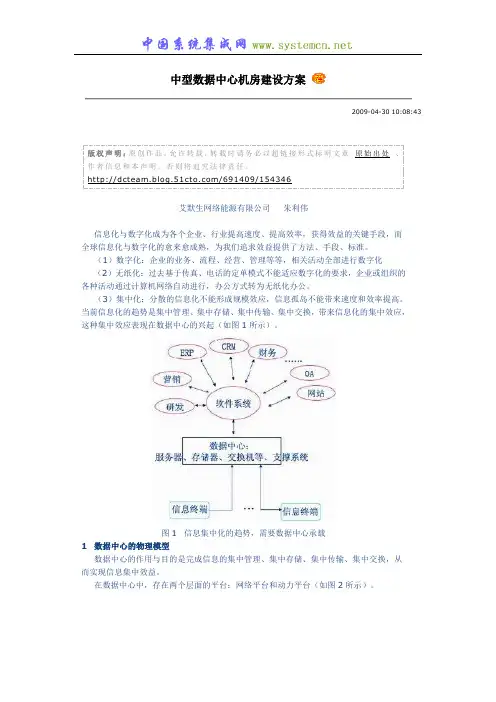

中型数据中心机房建设方案

2009-04-30 10:08:43

版权声明：原创作品，允许转载，转载时请务必以超链接形式标明文章

原始出处

、作者信息和本声明。否则将追究法律责任。/691409/154346

艾默生网络能源有限公司 朱利伟

信息化与数字化成为各个企业、行业提高速度、提高效率，获得效益的关键手段，而全球信息化与数字化的愈来愈成熟，为我们追求效益提供了方法、手段、标准。

（1）数字化：企业的业务、流程、经营、管理等等，相关活动全部进行数字化

（2）无纸化：过去基于传真、电话的定单模式不能适应数字化的要求，企业或组织的各种活动通过计算机网络自动进行，办公方式转为无纸化办公。

（3）集中化：分散的信息化不能形成规模效应，信息孤岛不能带来速度和效率提高。当前信息化的趋势是集中管理、集中存储、集中传输、集中交换，带来信息化的集中效应，这种集中效应表现在数据中心的兴起（如图1所示）。

图1 信息集中化的趋势，需要数据中心承载

1 数据中心的物理模型

数据中心的作用与目的是完成信息的集中管理、集中存储、集中传输、集中交换，从而实现信息集中效益。

在数据中心中，存在两个层面的平台：网络平台和动力平台（如图2所示）。

图2 数据中心（DC）物理模型的定义

2 数据中心的级别与分类：

根据美国TIA 942标准与Uptime Institute的定义，将数据中心的可用性等级分为四级（如表1所示）：

表1

我国新制定的《电子信息机房设计规范》GB 50174-2008，将电子信息机房定义为A、B、C三类，其中A类要求最高（如表2所示）。

表2

按机房的规模，可以分为超大型数据中心、大型数据中心、中型数据中心和小型数据中心等。

◆ 超大型数据中心，通常面积大于2000m2，服务器机柜数量大于1000个；

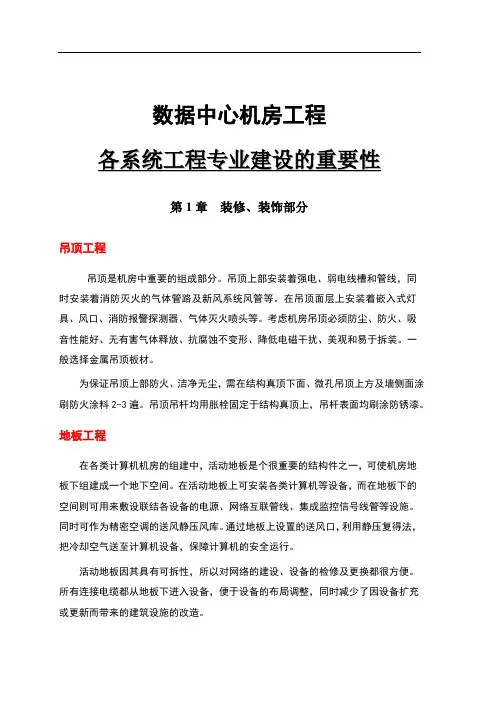

数据中心机房工程

各系统工程专业建设的重要性

第1章 装修、装饰部分

吊顶工程

吊顶是机房中重要的组成部分。吊顶上部安装着强电、弱电线槽和管线，同时安装着消防灭火的气体管路及新风系统风管等。在吊顶面层上安装着嵌入式灯具、风口、消防报警探测器、气体灭火喷头等。考虑机房吊顶必须防尘、防火、吸音性能好、无有害气体释放、抗腐蚀不变形、降低电磁干扰、美观和易于拆装。一般选择金属吊顶板材。

为保证吊顶上部防火、洁净无尘，需在结构真顶下面、微孔吊顶上方及墙侧面涂刷防火涂料2-3遍。吊顶吊杆均用胀栓固定于结构真顶上，吊杆表面均刷涂防锈漆。

地板工程

在各类计算机机房的组建中，活动地板是个很重要的结构件之一，可使机房地板下组建成一个地下空间。在活动地板上可安装各类计算机等设备，而在地板下的空间则可用来敷设联结各设备的电源、网络互联管线、集成监控信号线管等设施。同时可作为精密空调的送风静压风库。通过地板上设置的送风口，利用静压复得法，把冷却空气送至计算机设备，保障计算机的安全运行。

活动地板因其具有可拆性，所以对网络的建设、设备的检修及更换都很方便。所有连接电缆都从地板下进入设备，便于设备的布局调整，同时减少了因设备扩充或更新而带来的建筑设施的改造。

第2章 电力供应系统

本机房动力配电系统

计算机设备供配电系统提供电源的质量好坏直接影响着计算机系统的稳定性和可靠性。在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率均有具体的分级要求。

在设计中，对计算机主机设备供电选用A级标准。

机房计算机设备包括计算机主机、服务器、网络设备、通讯设备等，由于这些设备进行数据的实时处理与实时传递，关系重大，所以对电源的质量与可靠性的要求最高。设计中考虑采用UPS不间断电源，最大限度满足机房计算机设备对供电电源质量的要求。

机房地板下桥架的走向尽量沿着空调送风的方向，以减小对空调送风的阻力。地板下由于设备电缆数量多且较集中，采用镀锌金属线槽保护敷设，末端穿金属软管。为防止机房内可能漏水，导致电线电缆被浸泡，地板下所有金属线槽均通过支架离地>10mm安装。电缆末端穿金属软管，既起到屏蔽作用，也可防止鼠咬。所有金属管、金属线槽和金属软管均可靠接地。金属管与金属管之间、金属线槽与金属线槽之间以及金属管与金属线槽之间均通过跨接地线连接。在金属线槽通过不同防火区时，采用防火堵料封闭，以减少火灾蔓延。
