1 一．课程设计目的
（1）通过matlab的simulink工具箱，掌握DC-DC、DC-AC、AC-DC电路的仿真。通过设置元器件不同的参数，观察输出波形并进行比较，进一步理解电路的工作原理；
（2）掌握焊接的技能，对照原理图，了解工作原理；
（3）加深理解和掌握《电力电子技术》课程的基础知识，提高学生综合运用所学知识的能力；
二．课程设计内容
第一部分：simulink电力电子仿真/版本matlab7.0
（1）DC-DC电路仿真（升降压（Buck-Boost）变换器）
仿真电路参数：直流电压20V、开关管为MOSFET（内阻为0.001欧）、开关频率20KHz、电感L为133uH、电 容为1.67mF、负载为电阻负载（20欧）、二极管导通压降0.7V（内阻为0.001欧）、占空比40%。仿真时间0.3s，仿真算法为ode23tb。
图1-1
2
占空比为40%的，降压后为12.12V。触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。
图1-2
占空比为60%的，升压后为28.25V。触发脉冲、电感电流、开关管电流、二极管电流、负载电流、输出电压的波形。 3 图1-3
•
图1-4
升降压变换电路（又称Buck-boost电路）的输出电压平均值可以大于或小于输入直流电压，输出电压与输入电压极性相反，其电路原理图如图1-4(a)所示。它主要用于要求输出与输入电压反相，其值可大于或小于输入电压的直流稳压电源
工作原理：
①T导通，ton期间，二极管D反偏而关断，电感L储能，滤波电容C向负载提供能量。
②T关断，toff期间，当感应电动势大小超过输出电压U0时，二极管D导通，电感L经D向C和RL反向放电，使输出电压的极性与输入电压
在ton期间电感电流的增加量等于toff期间的减少量，得：
由 的关系，求出输出电压的平均值为： 4
龙源期刊网

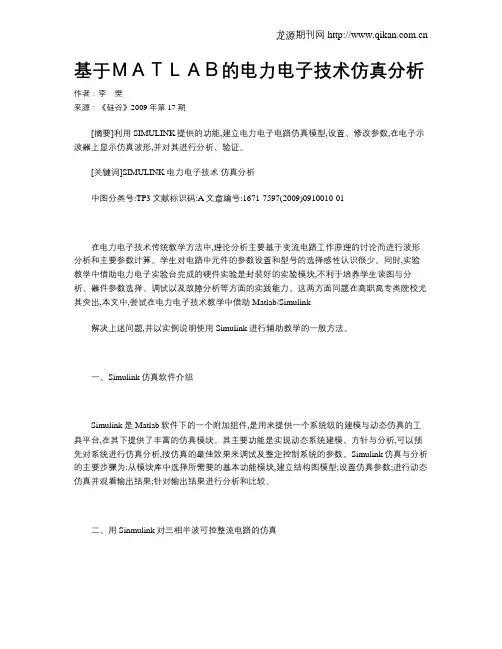

基于ＭＡＴＬＡＢ的电力电子技术仿真分析
作者：李 雯
来源：《硅谷》2009年第17期
[摘要]利用SIMULINK提供的功能,建立电力电子电路仿真模型,设置、修改参数,在电子示波器上显示仿真波形,并对其进行分析、验证。
[关键词]SIMULINK 电力电子技术 仿真分析
中图分类号:TP3文献标识码:A文章编号:1671-7597(2009)0910010-01
在电力电子技术传统教学方法中,理论分析主要基于变流电路工作原理的讨论而进行波形分析和主要参数计算。学生对电路中元件的参数设置和型号的选择感性认识很少。同时,实验教学中借助电力电子实验台完成的硬件实验是封装好的实验模块,不利于培养学生读图与分析、器件参数选择、调试以及故障分析等方面的实践能力。这两方面问题在高职高专类院校尤其突出,本文中,尝试在电力电子技术教学中借助Matlab/Simulink
解决上述问题,并以实例说明使用Simulink进行辅助教学的一般方法。
一、Simulink仿真软件介绍
Simulink是Matlab软件下的一个附加组件,是用来提供一个系统级的建模与动态仿真的工具平台,在其下提供了丰富的仿真模块。其主要功能是实现动态系统建模、方针与分析,可以预先对系统进行仿真分析,按仿真的最佳效果来调试及整定控制系统的参数。Simulink仿真与分析的主要步骤为:从模块库中选择所需要的基本功能模块,建立结构图模型;设置仿真参数;进行动态仿真并观看输出结果;针对输出结果进行分析和比较。
二、用Sinmulink对三相半波可控整流电路的仿真
在进入Matlab后,在命令行输入Simulink命令即可打开相应的系统模型库,电力电子电路建模相关的是SimPowerSystems模型库。 龙源期刊网
1 前言
MATLAB的简介
MATLAB是一种适用于工程应用的各领域分析设计与复杂计算的科学计算软件，由美国Mathworks公司于1984年正式推出，1988年退出3.X（DOS）版本，19992年推出4.X（Windows）版本；19997年腿5.1（Windows）版本，2000年下半年，Mathworks公司推出了他们的最新产品MATLAB6.0（R12）试用版，并于2001年初推出了正式版。随着版本的升级，内容不断扩充，功能更加强大。近几年来，Mathworks公司将推出MATLAB语言运用于系统仿真和实时运行等方面，取得了很多成绩，更扩大了它的应用前景。MATLAB已成为美国和其他发达国家大学教学和科学研究中最常见而且必不可少的工具。
MATLAB是“矩阵实验室”（Matrix Laboratory）的缩写，它是一种以矩阵运算为基础的交互式程序语言，着重针对科学计算、工程计算和绘图的需要。在MATLAB中，每个变量代表一个矩阵，可以有n*m个元素，每个元素都被看做复数摸索有的运算都对矩阵和复数有效，输入算式立即可得结果，无需编译。MATLAB强大而简易的做图功能，能根据输入数据自动确定坐标绘图，能自定义多种坐标系（极坐标系、对数坐标系等），讷讷感绘制三维坐标中的曲线和曲面，可设置不同的颜色、线形、视角等。如果数据齐全，MATLAB通常只需要一条命令即可做图，功能丰富，可扩展性强。MATLAB软件包括基本部分和专业扩展部分，基本部分包括矩阵的运算和各种变换、代数和超越方程的求解、数据处理和傅立叶变换及数值积分风，可以满足大学理工科学生的计算需要，扩展部分称为工具箱，它实际上使用MATLAB的基本语句编成的各种子程序集，用于解决某一方面的问题，或实现某一类的新算法。现在已经有控制系统、信号处理、图象处理、系统辨识、模糊集合、神经元网络及小波分析等多种工具箱，并且向公式推倒、系统仿真和实时运行等领域发展。MATLAB语言的难点是函数较多，仅基本部分就有七百多个，其中常用的有二三百个。
《电力电子技术》单相半波可控整流电路MATLAB仿真实验
一、实验目的：
(1) 单相半波可控整流电路（电阻性负载）电路的工作原理电路设计与仿真。
(2) 单相半波可控整流电路（阻-感性负载）电路的工作原理电路设计与仿真。
(3) 单相半波可控整流电路（阻-感性负载加续流二极管）电路的工作原理电路设计与仿真。
（4）了解三种不同负载电路的工作原理及波形。
二、电阻性负载电路
1、电路及其工作原理
图1.1单向半波可控整流电路（电阻性负载）
如图1.1所示，单向半波可控制整流电路原理图，晶闸管作为开关，变压器T起到变换电压与隔离的作用。
其工作原理：（1）在电源电压正半波(0~π区间)，晶闸管承受正向电压，脉冲uG在ωt=α处触发晶闸管，晶闸管开始导通，形成负载电流id,负载上有输出电压和电流。（2）在ωt=π时刻，u2=0， 电源电压自然过零，晶闸管电流小于维持电流而关断，负载电流为零。（3）在电源电压负半波(π~2π区间)，晶闸管承受反向电压而处于关断状态，负载上没有输出电
压，负载电流为零。（4）直到电源电压u2的下一周期的正半波，脉冲uG在ωt=2π+α处又触发晶闸管，晶闸管再次被触发导通，输出电压和电流又加在负载上，如此不断重复。
2、MATLAB下的模型建立
2.1 适当连接后，可得仿真电路。如图所示：
2.2 仿真结果与波形分析
下列所示波形图中，波形图分别代表了晶体管VT上的电流、晶体管VT上的电压、电阻加电感上的电压。设置触发脉冲α分别为30°、60°、90°、120°时的波形变化。
α=30°
α=60°
α=90°
α=120°
分析：
与电阻性负载相比，负载电感的存在，使得晶闸管的导通角增大，在电源电压由正到负的过零点也不会关断，输出电压出现了负波形，输出电压和电流平均值减小；大电感负载时输出电压正负面积趋于相等，输出电压平均值趋于零。
三、阻感性负载电路
