外墙涂料饰面

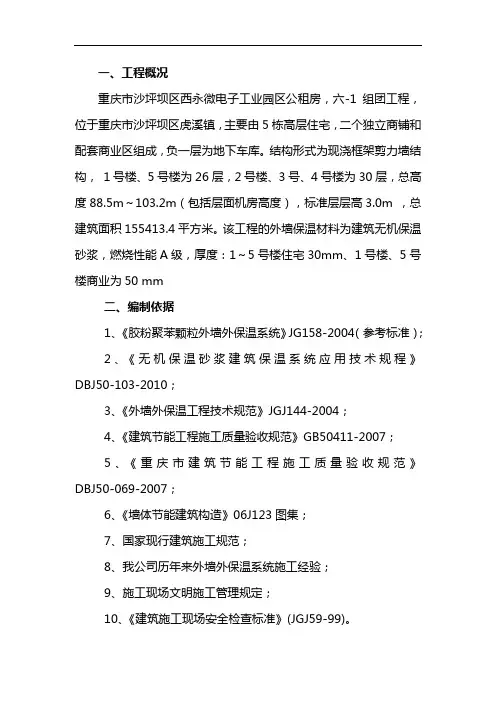

一、工程概况

重庆市沙坪坝区西永微电子工业园区公租房，六-1组团工程，位于重庆市沙坪坝区虎溪镇，主要由5栋高层住宅，二个独立商铺和配套商业区组成，负一层为地下车库。结构形式为现浇框架剪力墙结构，

1号楼、5号楼为26层，2号楼、3号、4号楼为30层，总高度88.5m～103.2m（包括层面机房高度），标准层层高3.0m ，总建筑面积155413.4平方米。该工程的外墙保温材料为建筑无机保温砂浆，燃烧性能A级，厚度：1～5号楼住宅30mm、1号楼、5号楼商业为50 mm

二、编制依据

1、《胶粉聚苯颗粒外墙外保温系统》JG158-2004（参考标准）；

2、《无机保温砂浆建筑保温系统应用技术规程》DBJ50-103-2010；

3、《外墙外保温工程技术规范》JGJ144-2004；

4、《建筑节能工程施工质量验收规范》GB50411-2007；

5、《重庆市建筑节能工程施工质量验收规范》DBJ50-069-2007；

6、《墙体节能建筑构造》06J123图集；

7、国家现行建筑施工规范；

8、我公司历年来外墙外保温系统施工经验；

9、施工现场文明施工管理规定；

10、《建筑施工现场安全检查标准》(JGJ59-99)。

11、本工程节能专篇施工图纸

三、施工准备

1、施工人员及资料准备

1.1、组建项目班子。

1.2、组织技术人员对图纸进行审阅及时发现并解决问题。

1.3、编制施工进度计划。

1.4、编制劳动力组织计划。

1.5、编制材料进场计划。

1.6、对公司所有参加施工人员进行技术、质量、安全、文明施

工、环保等全方面交底及培训。

2、外购材料选用及准备

2.1、耐碱玻纤网格布

耐碱玻纤网格布能增强面层的抗裂抗冲击能力,采用抗碱高分子化合物涂塑,具有耐碱性能,经维向断裂强度≥1250 N/50 mm, 28d耐碱强度保持率≥90%,网眼尺寸4×4 mm,重量≥160 g/m2,。加强型耐碱玻纤网格布经维向断裂强度≥3000 N/50 mm, 网眼尺寸6×6mm ,重量≥500 g/m2,。专用金属护角（35 mm×35 mm×0.5 mm）

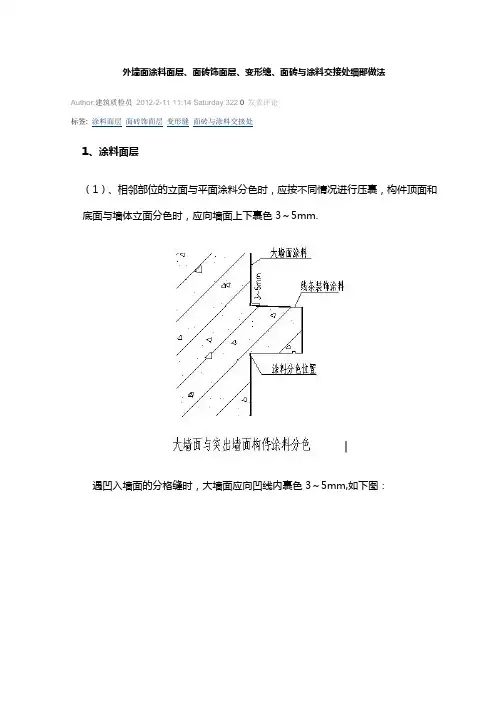

外墙面涂料面层、面砖饰面层、变形缝、面砖与涂料交接处细部做法

Author:建筑质检员 2012-2-11 11:14 Saturday 322 0 发表评论

标签: 涂料面层

面砖饰面层

变形缝 面砖与涂料交接处

1、涂料面层

（1）、相邻部位的立面与平面涂料分色时，应按不同情况进行压裹，构件顶面和底面与墙体立面分色时，应向墙面上下裹色3～5mm.

遇凹入墙面的分格缝时，大墙面应向凹线内裹色3～5mm,如下图：

（2） 、突出墙面的管道等部位，应在其周围墙面进行分色处理作为装饰带。

2、面砖饰面层

（1）、墙面阳角部位宜采用450割角，为保证砖缝严密，减少因进水冻融脱落，对拼缝应进行填嵌处理。

（2）、窗台顶面面砖应压入窗框内5mm,门窗洞口面砖表面应与门窗框外围留3～5mm缝隙，缝内填嵌建筑密封胶。

（3）、面砖铺贴缝隙宽度无设计要求时，宜为10～12mm.缝深应凹进面砖外皮3～5mm。水平缝与立缝均应做到通顺平直、宽窄一致，勾缝颜色一致，无丢缝。

（4）、挑檐、雨棚、窗上口底面面砖外侧应比内侧低10mm形成滴水。

（5）、外墙大角、门窗口、檐口等阳角处应设臵整砖。非整砖应设臵在次要部位，如窗间墙、阴角等部位。外墙面孔洞周边按平面窗套排砖，平顺有序。

3、面砖与涂料交接处

（1）、外墙面饰面砖与涂料接头处理应分明、顺直、美观，严禁相互污染。如大

墙面在同一竖直面，则可用内嵌10mm×10mm塑料条分格，不允许涂料与饰面砖出现高差。

（2）、如面砖与涂料在竖直不同面阴角处接头时，涂料应涂压饰面砖3~5mm,涂料收头处不允许出现毛刺、甩料等现象。详见下图。

（3）、若饰面砖与涂料在外墙大于200mm线条或雨棚阴角接头时，饰面砖应贴至距线条或雨棚底部20~30mm，预留空隙处施工涂料，以塑料条分格，此处涂料与面砖完成面不允许出现高差，详下图。

（四）、变形缝 变形缝的缝宽必须符合设计要求，应彻底分开，上下宽度基本一致。盖缝板应固定牢固，上下顺直，缝盖型式应符合不同变形要求，能保证使用功能。盖缝板面凹进墙面2~3㎜。盖板与外墙缝隙用弹性密封胶封堵，不得用砂浆封堵，以免出现裂缝。外墙（饰面层为面砖）变形缝采用1mm厚铝板，具体尺寸如下：

龙源期刊网

外墙建筑涂料饰面施工实践总结

作者：王春芝

来源：《中国科技博览》2013年第06期

[摘要]外墙建筑涂料因其造价低，便于施工，有丰富建筑色彩等优点在建筑装饰中被广泛应用，但也经常发生颜色不均、掉色、粉化和剥落等问题，严重影响建筑物美观。本文指出了外墙涂料的正确使用和注意事项，得出涂料必须颜色一致、基层龄期必须满足、正确选择腻子以及均匀喷涂等工程应注意的细节问题。

[关键词]外墙建筑 建筑涂料 涂料施工

中图分类号：P755.4 文献标识码：A 文章编号：1009-914X（2013）06-0119-01

一、绪论

外墙建筑涂料饰面具有造价较低，施工方便，提高工效，色彩丰富和便于维修更新等特点。多年来在各类建筑中得到广泛应用，但也经常发生颜色不匀，掉色、粉化和剥落等问题，严重影响建筑物美观。其实上述质量问题，主要是由施工操作不当而产生。为防止外墙建筑涂料饰面的质量问题，本人从多年的施工实践中总结出如以下心得。

二、建筑涂料合理使用及注意事项

（1）涂料选用原则

外墙所选涂料应具备良好的耐老化、耐水性、保色性、耐污染性，以及很好的附着力等；严禁将内墙用的涂料用于外墙，严寒冰冻的北方要求有较高的耐冻性；雨季施工应选用干燥快且有初期耐水性的涂料；冬季施工则选用成膜温度较低的涂料；水泥砂浆的墙面应选用耐碱性较高的涂料。涂料质量是决定饰面好坏的关键。例如，因涂料颜色深浅不一，致使施工后色彩不匀；又如涂料耐水性能不合格，经过一段时间和雨水的冲刷，造成涂料的起皮、脱落。因此施工前必须认真开箱检查，不用不合格产品，特别防止个别厂方趁大量需求涂料之时，以假乱真，以次充好。来料后如发现有色差时，应合理安排，预先混合均匀后再使用。

涂料的选择还要注意涂料基料的性质：

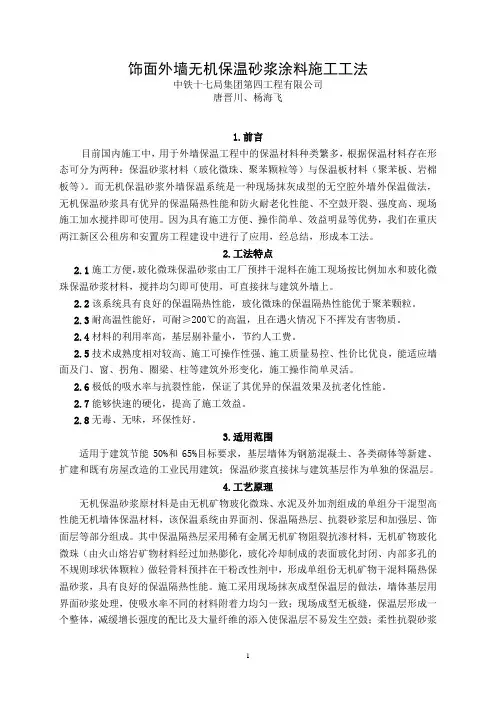

饰面外墙无机保温砂浆涂料施工工法

中铁十七局集团第四工程有限公司

唐晋川、杨海飞

1.前言

目前国内施工中，用于外墙保温工程中的保温材料种类繁多，根据保温材料存在形态可分为两种：保温砂浆材料（玻化微珠、聚苯颗粒等）与保温板材料（聚苯板、岩棉板等）。而无机保温砂浆外墙保温系统是一种现场抹灰成型的无空腔外墙外保温做法，无机保温砂浆具有优异的保温隔热性能和防火耐老化性能、不空鼓开裂、强度高、现场施工加水搅拌即可使用。因为具有施工方便、操作简单、效益明显等优势，我们在重庆两江新区公租房和安置房工程建设中进行了应用，经总结，形成本工法。

2.工法特点

2.1施工方便，玻化微珠保温砂浆由工厂预拌干混料在施工现场按比例加水和玻化微珠保温砂浆材料，搅拌均匀即可使用，可直接抹与建筑外墙上。

2.2该系统具有良好的保温隔热性能，玻化微珠的保温隔热性能优于聚苯颗粒。

2.3耐高温性能好，可耐≥200℃的高温，且在遇火情况下不挥发有害物质。

2.4材料的利用率高，基层剔补量小，节约人工费。

2.5技术成熟度相对较高、施工可操作性强、施工质量易控、性价比优良，能适应墙面及门、窗、拐角、圈梁、柱等建筑外形变化，施工操作简单灵活。

2.6极低的吸水率与抗裂性能，保证了其优异的保温效果及抗老化性能。

2.7能够快速的硬化，提高了施工效益。

2.8无毒、无味，环保性好。

3.适用范围

适用于建筑节能50%和65%目标要求，基层墙体为钢筋混凝土、各类砌体等新建、扩建和既有房屋改造的工业民用建筑；保温砂浆直接抹与建筑基层作为单独的保温层。

4.工艺原理

无机保温砂浆原材料是由无机矿物玻化微珠、水泥及外加剂组成的单组分干混型高性能无机墙体保温材料，该保温系统由界面剂、保温隔热层、抗裂砂浆层和加强层、饰面层等部分组成。其中保温隔热层采用稀有金属无机矿物阻裂抗渗材料，无机矿物玻化微珠（由火山熔岩矿物材料经过加热膨化，玻化冷却制成的表面玻化封闭、内部多孔的不规则球状体颗粒）做轻骨料预拌在干粉改性剂中，形成单组份无机矿物干混料隔热保温砂浆，具有良好的保温隔热性能。施工采用现场抹灰成型保温层的做法，墙体基层用界面砂浆处理，使吸水率不同的材料附着力均匀一致；现场成型无板缝，保温层形成一个整体，减缓增长强度的配比及大量纤维的添入使保温层不易发生空鼓；柔性抗裂砂浆复合耐碱玻纤网格布增强了面层柔性变形能力、提高了抗裂性能；弹性底涂可有效阻止液态水进入,并有利于汽态水排出；柔性耐水腻子位于保温层的面层，具有更强的柔韧性；外饰面宜选用丙烯酸类水溶性涂料，以予保温层变形相适应。系统各构造层材料柔韧性逐层渐变，充分释放热应力。
