哈 尔 滨 理 工 大 学
《模拟电子技术》单元练习题
第 1 页 共 8 页 第二章 放大电路的基本原理
教学内容：
共发射交流放大电路的组成、工作原理和主要性能指标；静态工作点的稳定；射极输出器工作原理；场效应管放大电路；多级放大电路及级间耦合问题。
教学要求：
了解共发射交流放大电路的组成、工作原理和主要性能指标；知道稳定工作点的方法；了解射极输出器、差动放大电路和场效应管放大电路的工作原理及特性；知道多级放大电路的耦合方式。
重点：
了解晶体三极管的结构、工作原理、特性曲线和主要参数。晶体三极管放大电路的三种组态：共发射极，共集电极，共基极电路。用图解法和微变等效法作为分析放大电路的基本方法，首先要确定静态工作点，然后分析其动态技术指标。
一、选择题
1、电 路 如 图 所 示，由 于 接 线 错 误 而 不 能 正 常 工 作，请 指
出 该 电 路 错 误 之 处 是( )。
(a) 集 电 极 电 阻 RC 接 错 (b) 基 极 电 阻 RB 接 错 (c)
电 容C1， C2 极 性 接 反
++C1C2RLRCRB12Vuoui+-+-
2、固定偏置放大电路中， 晶体管的β＝50，若 将该管调换为 β=80 的另外一个晶体管，则该电路中晶体管集电极电流 IC 将（ ）。
(a)增加 (b) 减少 (c) 基本不变 班级：
学号：
姓名： 第二章 放大电路的基本原理
第 2 页 共 8 页 3、某固定偏置单管放大电路的静态工作点Q如图所示，欲使静态工作点移至 Q'需使( )。
(a) 偏置电阻RB 增加
(b) 集电极电阻RC 减小
(c) 集电极电阻RC 增加
/mA/VQ'QICUCEOIBA30
4、某固定偏置单管放大电路的静态工作点Q如下图所示，若将直流电源UCC适当降低，则Q点将移至（ ）。

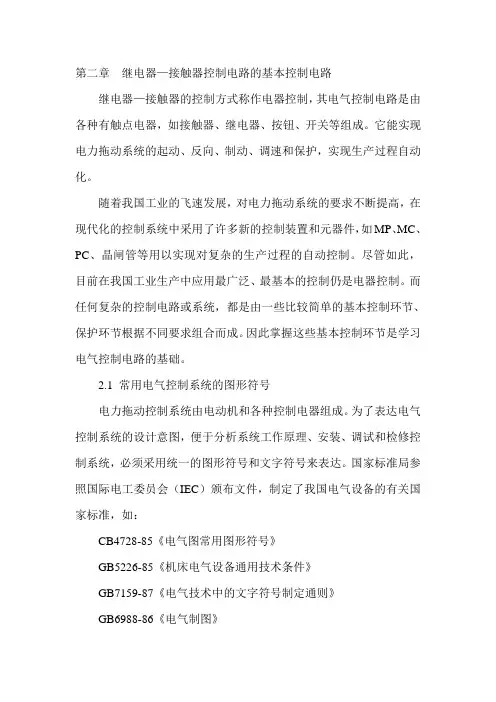

第二章 继电器—接触器控制电路的基本控制电路
继电器—接触器的控制方式称作电器控制，其电气控制电路是由各种有触点电器，如接触器、继电器、按钮、开关等组成。它能实现电力拖动系统的起动、反向、制动、调速和保护，实现生产过程自动化。
随着我国工业的飞速发展，对电力拖动系统的要求不断提高，在现代化的控制系统中采用了许多新的控制装置和元器件，如MP、MC、PC、晶闸管等用以实现对复杂的生产过程的自动控制。尽管如此，目前在我国工业生产中应用最广泛、最基本的控制仍是电器控制。而任何复杂的控制电路或系统，都是由一些比较简单的基本控制环节、保护环节根据不同要求组合而成。因此掌握这些基本控制环节是学习电气控制电路的基础。
2.1 常用电气控制系统的图形符号
电力拖动控制系统由电动机和各种控制电器组成。为了表达电气控制系统的设计意图，便于分析系统工作原理、安装、调试和检修控制系统，必须采用统一的图形符号和文字符号来表达。国家标准局参照国际电工委员会（IEC）颁布文件，制定了我国电气设备的有关国家标准，如：
CB4728-85《电气图常用图形符号》
GB5226-85《机床电气设备通用技术条件》
GB7159-87《电气技术中的文字符号制定通则》
GB6988-86《电气制图》 GB5094-85《电气技术中的项目代号》
电气图形符号有图形符号、文字符号及回路标号等。
1、图形符号
图形符号通常用于图样或其它文件，用以表示一个设备或概念的图形、标记或字符。电气控制系统图中的图形符号必须按国家标准绘制，附录一绘出了电气控制系统的部分图形符号。图形符号含有符号要素、一般符号和限定符号。
（1）符号要素
它是一种具有确定意义的简单图形，必须同其他图形组合才构成一个设备或概念的完整符号。如接触器常开主触点的符号就由接触器触点功能符号和常开触点符号组合而成。
（2）一般符号
用以表示一类产品和此类产品特征的一种简单的符号。如电动机可用一个圆圈表示。
1 第11节 简单的逻辑电路
1．处理数字信号的电路叫数字电路，数字电路主要研究电路的逻辑功能，数字电路中最基本的逻辑电路是门电路．
2．如果一个事件的几个条件都满足后该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路，称为“与”门电路，简称“与”门．
其符号为
真值表为
输入 输出
A B Y
0 0 0
0 1 0
1 0 0
1 1 1
3．定义：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路称为“或”门．
其符号为
真值表为
输入 输出
A B Y
0 0 0
0 1 1
1 0
1
1 1 1
4．定义：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门．
其符号为
真值表为
输入 输出
A Y
0 1
1 0
【概念规律练】
知识点一 门电路
1．在逻辑门电路中，若输入信号中至少有一个为“1”，则输出为“1”的逻辑门电路是( )
A．与门电路 B．或门电路
C．非门电路 D．都不可能
答案 B
解析 要求输入信号中至少有一个为“1”，输出为“1”，则就要求为“1＋1＝1”或是“1＋0＝1”，所以满足要求的是或门电路．
2．关于门电路的符号如图1所示，下列说法中正确的是( ) 2 图1
A．甲为“非”门、乙为“与”门、丙为“或”门
B．甲为“与”门、乙为“或”门、丙为“非”门
C．甲为“非”门、乙为“或”门、丙为“与”门
D．甲为“或”门、乙为“与”门、丙为“非”门
答案 C
解析 根据门电路的符号可知甲为“非门”，乙为“或门”，丙为“与门”．故C正确．
知识点二 逻辑关系分析
3．在如图2所示的逻辑电路中，当A端输入电信号“1”、B端输入电信号“0”时，则在C和D端输出的电信号分别为(
)
图2
A．1和0 B．0和1 C．1和1 D．0和0
L2 + — 第4章 电路探秘
第1节 电路图（一）
【知识提要】
1． 电路：把电源、用电器、开关用导线连接起来组成的电流路径叫做电路。
2． 电路图：用元件符号代替实物表示电路的图。
3． 电路存在状态：通路（闭合电路）、开路（断路）、短路。
【同步练习】
一、选择题
1．下图是某电路的实物路，图中的曲线表示导线，那么闭合开关后，小灯泡能够发光的是图（ ）
2．上题中，不允许把开关闭合的是图（ ）
3．对应如下的实物图，小红作出对应的电路图有三个，如下图所示，其中正确的是图（ ）
4．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未闭合时L1 和L2均已发光。则当闭合开关时，下列说法正确的是（ ）
A．L1熄灭，L2发光 B．L1发光，L2熄灭
C．L1发光，L2发光 D．L1熄灭，L2熄灭
二、综合、填空题
5．家里的电灯、工厂里的机器用的电是从 通过 过来的，电子表、手电筒用的电则是各种 提供的。
6．电路是由_____、_____、_____和______等元件组成的电流的路径。接通的电路叫做______。断开的电路叫做______。如果把导线直接接在电源正负极上，这样的电路则是_____。
7．把下列电路元件与它对应的作用用直线连接起来：
电源 持续供电
导线 连通或切断电源 L1
L2 S
+
— L1 L2 S1
S2 开关 利用电流来工作
用电器
连接各元件
8．我们平时在“开灯”时，也就是让电灯发光工作，实际上是将开关 ，使电灯所在电路形成 路；“关灯”时，实际上是将开关 ，使电灯所在电路形成 路。
