机械冲击试验标准
(一通检测)
项目介绍
试验目的就是确定在正常与极限温度下,当产品受到一系列冲击时,各性能就是否失效。
冲击试验的技术指标包括:峰值加速度、脉冲持续时间、速度变化量(半正弦波、后峰锯齿波、梯形波)与波形选择。
冲击次数无特别要求外每个面冲击3次共18次。
许多产品在使用、装卸、运输过程中都会受到冲击。
冲击的量值变化很大并具有复杂的性质。
因此冲击与碰撞可靠性测试适用于确定机械的薄弱环节,考核产品结构的完整性。
机械冲击试验又名:mechanical shock、
机械冲击试验
碰撞试验的技术指标包括:峰值加速度、脉冲持续时间、速度变化量(半正弦波)、每方向碰撞次数。
注意冲击与碰撞的方向应就是6个面,而不就是X、Y、Z 三方向。
在环境试验中,振动、冲击与碰撞就是有共通点的:这三种试验都就是可以作为对产品本身机构强度的一种有效检验手段。
但就是振动试验讲究持续性,疲劳性。
像产品在运输过程或者一些发动机上的元件在运行时都就是一个长期的过程。
冲击试验就是瞬间性的,破坏性的。
理论上跌落试验也算就是冲击的一种,一般冲击试验机就是将物品固定在平台上,然后将平台上升,利用重力加速度冲击,冲击波形有半正弦波、梯形波、三角波。
碰撞试验可以瞧做重复性的冲击累加。
但就是碰撞试验一般就是利用物体动能来测试的,碰撞试验有平面的,也有斜面的。
参考的测试标准
GB/T 2423、5,IEC 60068-2-27,MIL-STD-202G,EIA-364-27等。
国外机车前风挡玻璃抗冲击测试标准解析及应对策略随着机动车数量的不断增加，汽车碰撞事故也日益频发，而汽车前挡风玻璃抗冲击性能对于乘客的安全至关重要。
国外各汽车制造商都进行了大量的抗冲击测试，并且相应的测试标准也日益完善。
针对这一情况，本文将就国外机车前风挡玻璃抗冲击测试标准进行解析，并提出相应的应对策略。
1. 美国联邦机动车安全标准（FMVSS）：FMVSS 205是美国联邦机动车安全标准中与车辆玻璃有关的标准之一，规定了车辆前风挡和其它车窗的抗冲击性能要求。
该标准要求玻璃在一定速度下抗冲击，以确保在车辆碰撞时玻璃能够有效地保护乘客安全。
2. 欧洲ECE R43标准：ECE R43标准也是国际上汽车玻璃抗冲击测试的一个重要标准，其中规定了车辆前风挡和侧窗的抗冲击性能要求，以及相应的测试方法。
该标准不仅考虑了玻璃的抗冲击性能，还考虑了玻璃与车身结构的结合方式，以及在碰撞事故中的安全性能。
3. 日本JIS R 3213标准：JIS R 3213标准是日本汽车玻璃抗冲击测试的标准，与FMVSS 205及ECE R43类似，也是要求车辆前挡风玻璃具有一定的抗冲击性能，以确保在碰撞事故中玻璃不会破碎造成进一步的危险。
通过以上标准的解析可以看出，国外各地对于机车前风挡玻璃抗冲击测试有着严格的要求，不仅要求玻璃本身具备一定的抗冲击性能，同时也考虑了玻璃与车身结构的结合方式、碰撞事故中的安全性能等方面的要求。
二、应对策略1. 选用优质玻璃原料：为了确保机车前风挡玻璃具有良好的抗冲击性能，汽车制造商需要选择优质的玻璃原料。
这包括了玻璃的物理性能、化学稳定性、耐磨性等方面的要求，以及对玻璃表面的处理工艺。
2. 结构优化设计：汽车制造商需要对机车前风挡玻璃的结构进行优化设计，确保其与车身结合方式牢固可靠，提高抗冲击性能。
这包括了玻璃的固定方式、边框结构设计等方面的考虑。
3. 抗冲击测试标准符合：汽车制造商需要严格按照国外相关抗冲击测试标准进行测试，确保机车前风挡玻璃的抗冲击性能符合要求。
iihs侧面碰撞新标准一、引言iihs侧面碰撞新标准是针对汽车侧面碰撞安全性能的重要标准，旨在评估汽车在侧面碰撞时的保护能力，确保乘员的安全。
本文档将详细介绍iihs侧面碰撞新标准的各个方面。
二、碰撞测试标准iihs侧面碰撞新标准采用了一种新的侧面碰撞测试方法，该方法模拟了车辆与另一辆车或固定障碍物之间的侧面碰撞。
测试要求车辆以一定速度撞击模拟障碍物，以评估车辆的结构和安全气囊系统在侧面碰撞时的表现。
三、车辆结构要求为了满足iihs侧面碰撞新标准，车辆的结构必须能够承受侧面碰撞带来的冲击。
车辆结构应具备足够的刚度和强度，以保护车内乘员免受伤害。
此外，车辆的侧面结构应具备足够的变形吸能能力，以减少对乘员的冲击。
四、安全气囊系统要求iihs侧面碰撞新标准对车辆的安全气囊系统提出了更高的要求。
在侧面碰撞中，安全气囊系统应能够及时响应，为乘员提供最大程度的保护。
安全气囊系统应具备多个传感器，以监测侧面的碰撞情况，并能够根据碰撞的严重程度触发相应的气囊。
五、座椅安全要求座椅是保护乘员的重要部分，因此iihs侧面碰撞新标准对座椅的安全性能提出了要求。
座椅应具备足够的强度和稳定性，能够在侧面碰撞中保持乘员的正确姿势，并减少乘员受伤的风险。
此外，座椅还应配备安全带固定装置，以确保乘员在紧急情况下能够正确使用安全带。
六、儿童安全座椅的安装要求对于配备儿童安全座椅的车辆，iihs侧面碰撞新标准对儿童安全座椅的安装位置和固定方式提出了要求。
儿童安全座椅应安装在车辆的侧面，并采用合适的固定方式，以确保在侧面碰撞中能够保持稳定，为儿童提供最大程度的保护。
七、防侧滑性能要求防侧滑性能是衡量车辆在侧向滑动时的稳定性的重要指标。
iihs侧面碰撞新标准对车辆的防侧滑性能提出了要求。
车辆应配备有效的防侧滑系统，如电子稳定控制系统等，以确保在侧面碰撞后能够保持稳定，防止车辆侧翻或侧滑。
八、转向和悬挂系统要求iihs侧面碰撞新标准还对车辆的转向和悬挂系统提出了要求。

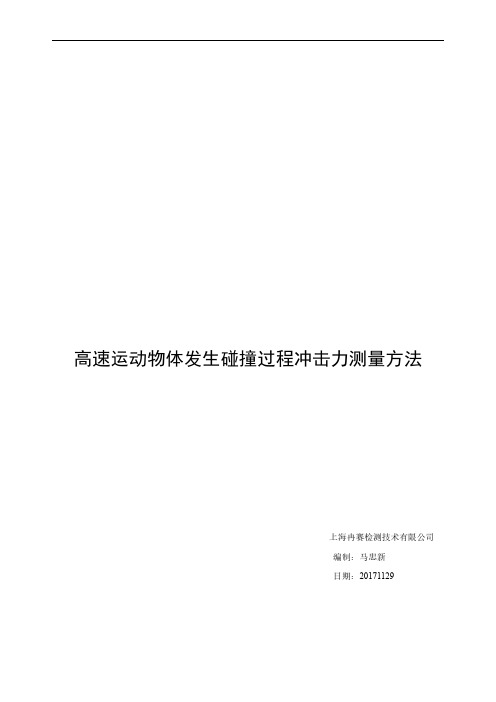

高速运动物体发生碰撞过程冲击力测量方法上海冉赛检测技术有限公司编制：马忠新日期：20171129冲击力传感器量程的选择：在工程试验中，通常有摆锤式冲击与落锤式冲击两种动力输出方式，两种试验设备都是通过将重物提取一定高度释放，获取一定的冲击初始速度与能量。
摆锤与落锤冲击设备冲击功与力的关系：根据能量守恒定律，忽略损耗能量，既有冲击功K=1/2mv2,K=mgh,有mgh=1/2mv2K为冲击功，h为初始高度，v为冲击速度冲击力与位移的关系：假设冲击位移为d，冲击过程平均力为F,则有K=F.d在实际测量冲击力测量过程中，d不是很容易确定，我们通过释放4.5kg钢球冲击不同材料试验得到以下数据：力-位移关系力-时间关系在实际冲击力测量选型时，可通过估算冲击力脉宽时间、冲击位移进行传感器量程估计，冲击载荷与静态载荷没有必然联系，一般也可按照静态载荷的3-5倍来估算冲击力传感器的量程，实际工程试验中，冲击力受冲击速度、锤重与质量分布、结构刚度、冲击头形状、冲击材料影响。
冲击力传感器类型选择:目前测量冲击力有两种传感器，一种为压电式力传感器、一种为应变式冲击力传感器，两种传感器各有优势。
压电力传感器结构刚度大、响应快，可获得更高的响应频率，但是压电传感器量程一般较小，如需测量大的冲击，需多个传感器并用，成本高。
并且压电式力传感器在实际测量时难以进行静载标定。
适用于小量程冲击力测量。
压电式冲击力传感器应变式冲击力传感器量程大，并且在大量程冲击力测量时，其优势明显，可测量100kN-100000kN 冲击力，并且量程越大其相应频率越高，可满足大量程冲击力测量的需要，但其在小量程下，传感器结构刚度低、固有频率小，不适合用于小量程冲击力测量。
应变式冲击力传感器冲击力传感器在选择与使用时，安装方式、传感器结构对测量数据影响较大，压电传感器不合理的安装结构会产生力的分流与偏心，导致测量数据不准确，应变式传感器有多种结构，但是适用于冲击力测量的传感器较少，主要是传感器结构设计造成，我们在实际解决客户现场冲击力过程中，多次发现客户采用静态力传感器测量冲击力的情况，选用时请谨慎。
油漆耐冲击力标准
油漆的耐冲击力标准是根据不同国家和地区的建筑、涂料和化学品相关的标准和规范来制定的。
耐冲击力是评估油漆涂层在受到冲击、碰撞或机械作用时的抗损伤能力。
以下是一些常见的油漆耐冲击力标准：
1. ASTM D2794-93(2010)《撞击试验标准方法：撞击坠锤法》：这个标准是美国材料和试验协会（ASTM）发布的，用于评估涂层材料的耐冲击性能。
其中，撞击坠锤法是指通过使用特定重量和形状的坠锤，在一定高度上冲击涂层，然后观察涂层表面的损伤程度。
2. ISO 6272-1:2011《涂层耐冲击性能的测定》：这个标准是国际标准化组织（ISO）发布的，用于评估涂层材料的耐冲击性能。
该标准提供了不同冲击类型和方法，以及对涂层表面损坏程度的评估。
3. GB/T 1732-2017《涂料和清漆冲击试验方法》：这个标准是中国国家标准，用于评估涂料和清漆材料的耐冲击性能。
该标准规定了冲击试验的具体方法和评估标准，以及不同涂层类型的适用范围和要求。
以上仅列举了一部分常见的油漆耐冲击力标准，具体的标准和规范应根据实际应用领域和市场需求进行选择和采用。
在选择油漆产品时，建议与供应商进行咨询，并参考相关的标准和规范，以确保所选油漆具有符合要求的耐冲击性能。
汽车碰撞安全评价标准随着汽车行业的不断发展和进步，汽车碰撞安全评价标准也越来越重要。
为了保护乘车人员的安全和减少车辆碰撞事故的风险，各国都制定了一系列的汽车碰撞安全评价标准。
本文将介绍几个重要的汽车碰撞安全评价标准。
一、正面碰撞安全评价标准正面碰撞事故是最常见的车辆碰撞类型之一，因此制定正面碰撞安全评价标准非常重要。
根据欧洲新车评价计划（Euro NCAP）的标准，汽车在进行正面碰撞测试时应具备一系列的安全性能，如车辆前梁和车架的稳定性，座椅和安全带的功能，以及安全气囊等。
此外，正面碰撞测试还包括了车辆正面保护系统的评估，例如车辆的行人保护设计和自动紧急制动系统等。
二、侧面碰撞安全评价标准侧面碰撞事故往往对车辆乘员造成严重伤害，因此侧面碰撞安全评价标准的制定至关重要。
根据美国公路安全局（NHTSA）的标准，进行侧面碰撞测试时应考虑车辆的侧面结构强度、车门和座椅的安全性能、侧面气囊的保护效果等。
除此之外，侧面碰撞测试还涉及到车辆在侧面碰撞后乘员受到的冲击力以及车辆倾覆的风险评估。
三、后部碰撞安全评价标准后部碰撞是一种常见的交通事故类型，因此后部碰撞安全评价标准对于减少车辆碰撞事故的风险也非常重要。
根据欧洲汽车制造商协会（ACEA）的标准，车辆在后部碰撞测试中应具备一定的抗撞性能，如车尾结构的刚度、座椅和安全带的保护能力等。
此外，后部碰撞测试还包括了车辆防止颈椎损伤的评估，如座椅和头枕的设计。
四、侧翻安全评价标准侧翻事故是一种非常危险的车辆碰撞类型，因此侧翻安全评价标准的制定对于提高车辆的整体安全性能非常重要。
根据澳大利亚道路和交通管理局（Austroads）的标准，车辆在侧翻测试中应具备一定的抗翻性能，如车辆的稳定性、中心重心位置、悬挂系统等。
此外，侧翻测试还涉及到车辆在侧翻事故中乘员受到的保护程度评估。
五、整体安全评价标准除了以上几个具体的碰撞安全评价标准外，还有一些综合性的整体安全评价标准，如欧洲新车评价计划（Euro NCAP）的整体评估指标。
中保研车辆碰撞标准引言：随着中国汽车工业的快速发展，车辆碰撞安全问题备受关注。
为了确保道路上行驶的各类车辆在发生碰撞时能够保护车内乘员的生命安全，并减少车辆损伤，中保研制定了一系列车辆碰撞标准。
本文将对中保研车辆碰撞标准进行详细介绍。
一、中保研车辆碰撞标准的概述中保研车辆碰撞标准的制定旨在提高车辆碰撞安全性能，通过规范车辆结构设计和制造质量，提高车辆在碰撞中的安全性。
中保研根据不同类型的车辆制定了不同的碰撞标准，包括前碰撞、侧碰撞和后碰撞等。
二、中保研前碰撞标准1. 总体要求：前碰撞标准主要适用于小型乘用车和商用车。
标准规定了车辆前部结构、车身刚性、碰撞吸能和防撞件等要求。
2. 车辆刚性：前碰撞标准要求车辆的前部结构刚性要足够强，以承受碰撞时产生的力量。
车辆的刚性也影响到碰撞后车辆的变形程度和乘员的受伤程度。
3. 碰撞吸能：前碰撞标准要求车辆在碰撞时能有效地吸收和分散能量，减小碰撞对车辆和乘员的冲击力。
车辆的正面结构和防撞件在设计和制造过程中要注重吸能功能的实现。
4. 防撞件：前碰撞标准还要求车辆的前部结构装配防撞件，用以缓解碰撞时的冲击力，保护乘员安全。
三、中保研侧碰撞标准1. 总体要求：侧碰撞标准主要适用于乘用车和SUV等车型。
标准规定了车辆侧面结构、碰撞吸能和乘员保护等要求。
2. 车辆结构：侧碰撞标准要求车辆侧面结构应具备足够的刚性和稳定性，以承受碰撞时产生的力量。
车辆的结构设计还应考虑乘员保护和车辆破坏程度的平衡。
3. 碰撞吸能：侧碰撞标准要求车辆在碰撞时能有效地吸收和分散能量，减少碰撞对乘员的冲击力和伤害。
车辆的侧面结构和门柱等部件需要注重吸能功能的设计和制造。
4. 乘员保护：侧碰撞标准还要求车辆的侧面结构能够提供有效的乘员保护，减轻乘员在碰撞中受到的冲击力。
车辆的内部构造和安全系统应考虑乘员保护的需求。
四、中保研后碰撞标准1. 总体要求：后碰撞标准主要适用于小型乘用车和商用车。
标准规定了车辆后部结构、碰撞吸能和防撞件等要求。
7.0 飞行冲击和坠撞安全7.1试验目的飞行冲击试验是为了验证设备在经受飞机正常飞行期间遭遇冲击时能否继续在性能标准范围内工作。
在飞机滑行、着陆或飞行中遇到阵风时都可能出现这些冲击。
所有安装固定翼和旋翼飞机上的设备都要进行冲击试验。
冲击试验分为两种试验曲线：一种是标准试验脉冲持续时间为11ms，另一种是低频段脉冲持续时间为20ms。
脉冲持续时间为20ms的试验不能反映长时间持续冲击对设备的影响，因为20ms的脉冲存在低于100HZ的最低谐振频率(见第八章)。
碰撞安全试验是为了验证设备在紧急着陆期间不会从与其安装支架上分离，或不会以产生危害的方式脱离。
本试验适用于安装在飞机座舱内或其他区域内的在飞机紧急着陆时可能因脱落而对乘客、燃油系统或应急逃生系统产生危害的设备。
这些试验不能满足FAR（美国联邦航空局条例）对所有设备的要求，例如座椅和座椅安全带。
注：对于固定翼飞机，完整的安装验证试验包括除坠撞安全载荷外的加速度载荷(如：飞行控制、阵风和着陆时的载荷)。
可能应在试验程序中使用“未知或随机”的方位以完成试验，在冲击试验设备上需要使用模拟载荷保证记录的冲击脉冲在图7-2所规定的容差范围内。
7.1.1 设备分类A类指进行标准工作冲击试验的设备；B类指进行标准工作冲击和坠撞安全试验的设备；D类指进行工作低频冲击试验的设备；E类指进行进行工作低频冲击试验和坠撞安全试验的设备。
7.2 飞行冲击施加下列冲击后要求其设备性能符合标准。
若在冲击脉冲期间设备需监测，则在有关设备规范中明确监测要求。
7.2.1 试验程序为保证安装在冲击平台上的待试设备的安全，用刚性夹具和实际安装所使用的安装方法将设备固定在冲击平台上。
设备的安装应包括那些属于常规安装部分的非结构连接件。
用于测量和控制输入冲击脉冲的加速度尽可能接近设备的安装点。
测量加速度计所用的测试系统的精度应该在设备标准读数的10%之间。
在设备工作且温度达到稳定时，每轴向进行三次冲击试验，冲击波形为加速度峰值为6g的后峰锯齿波，。
抗冲击强度判定方案引言抗冲击强度是指物体在遭受冲击或撞击力作用下能够承受的程度。
在工程设计和材料选择过程中，对于需要经受冲击或撞击的部件和材料，抗冲击强度的判断是必要的。
本文将介绍一种常用的抗冲击强度判定方案。
背景在现实生活和工程领域中，许多物体和结构经常会在使用过程中受到冲击或撞击。
例如，汽车的保险杠在发生碰撞时需要能够承受冲击力，而建筑物的墙体在地震中也需要具备一定的抗冲击强度。
因此，对于材料和结构的抗冲击性能的判断和评估非常重要。
抗冲击强度判定方案步骤一：力学性能测试首先，需要进行力学性能测试，以获取所测材料的脆性和韧性指标。
这些测试可以包括冲击试验、弯曲试验和拉伸试验等。
通过这些试验，我们可以得到以下指标：•冲击强度（Impact strength）：用来评估材料在受到冲击时的抵抗能力。
冲击试验常用的测试方法包括冲击缺口试验和冲击弯曲试验。
•韧性（Toughness）：用来评估材料在受到外力时抵抗断裂的能力。
常用的测试方法有弯曲试验和拉伸试验。
步骤二：选取适当的冲击试验方法根据实际需要，选择适当的冲击试验方法。
一般来说，常用的冲击试验方法有：•落锤试验：将一个标准化的重锤自一定高度自由下落，冲击样品的特定位置，通过观察样品的变形情况来评估其抗冲击强度。
•Pendulum（摆锤）测试：通过固定一根杆材在一端，并在其另一端挂着摆锤来进行冲击测试。
摆锤与杆材发生碰撞时，根据摆锤运动的程度和角度来评估样品的抗冲击性能。
步骤三：判断标准根据实际需求和应用场景，制定相应的判断标准。
判断标准可以根据强度等级、断裂形态或变形范围等来进行评估。
可以参考已有的标准，如GB/T 1043-2008《塑料冲击试验方法》等。
根据实验数据，将样品所得的冲击强度和韧性指标与标准进行比较。
步骤四：实验评估根据实验获得的数据和判断标准，进行实验评估。
如果样品的冲击强度和韧性指标达到或高于标准要求，则可以认为该材料适合应用于所需的抗冲击强度场景。
冲击和碰撞的测试标准
摘要：
一、引言
二、冲击和碰撞测试标准的定义与作用
三、冲击和碰撞测试标准的类型
1.冲击测试
2.碰撞测试
四、我国冲击和碰撞测试标准的发展现状
五、国际冲击和碰撞测试标准的发展趋势
六、冲击和碰撞测试标准在实际应用中的案例分析
七、结论
正文：
冲击和碰撞测试标准是衡量产品在遭受冲击或碰撞时承受能力的重要依据。
通过这些测试标准，可以确保产品在实际使用过程中，特别是在运输、搬运等过程中，能够有效地保护内部元件和使用者免受损害。
此外，这些测试标准也为制造商和设计工程师提供了指导，以便他们在设计阶段就考虑到产品的耐冲击性和抗碰撞性。
冲击测试主要针对产品的耐震性能，包括随机振动、正弦振动、宽带噪声等。
这些测试模拟了产品在运输、使用过程中可能遇到的震动环境，以评估产品在实际应用中的稳定性和可靠性。
碰撞测试则关注产品在遭受外力冲击时的安全性能。
这类测试包括跌落测
试、冲击锤击测试、碰撞测试等。
通过这些测试，可以评估产品在遭受外力冲击时，能否保持结构的完整性和功能的正常运行。
我国在冲击和碰撞测试标准方面已经取得了一定的成果，制定了一系列相应的国家标准和行业标准。
这些标准为我国产品在国内外市场的竞争提供了技术支持。
然而，与国际先进水平相比，我国在某些领域的冲击和碰撞测试标准仍有待完善。
国际上，冲击和碰撞测试标准也在不断发展。
例如，欧洲制定了ECE-R128 标准，针对汽车前大灯在碰撞时的安全性能进行测试；美国则推出了FMVSS 214 标准，规定了汽车安全带在碰撞过程中的性能要求。
这些国际标准为我国冲击和碰撞测试标准的完善提供了借鉴。
在实际应用中，冲击和碰撞测试标准对于保障产品质量和用户安全具有重要意义。
例如，在汽车行业，通过冲击和碰撞测试，可以确保汽车在发生事故时，安全气囊、安全带等安全装置能够正常工作，从而降低事故对乘员的伤害。
总之，冲击和碰撞测试标准是产品质量的重要保障。
我国应继续加强这方面的标准制定工作，与国际先进水平接轨，为我国产品在国内外市场的竞争提供更有力的支持。
