JBK系列机床控制变压器符合标准：J B/T5555产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
1、用途与使用范围JBK系列控制变压器(以下简称变压器)，采用国际先进的设计及工艺进行制造，具有性能优良，工作可靠，适用性广等特点，通常用于各类机床，机械设备等一般电器的控制电源；局部照明灯及指示灯的电源。
本系列变压器适用于交流50/60Hz，电压660V及以下电路中，在额定负载下可连续长期工作。
产品符合：JB/T 5555 标准。
2、正常工作和安装条件2.1 海拔不超过2000m。
2.2 环境空气温度：(-5~+40)℃2.3 空气相对湿度：最湿月的月平均最大湿度为90%，同时该月的月平均最低温度为+25°C。
2.4 无剧烈震动和冲击振动的地方。
2.5 在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
2.6 不受雨雪侵袭的场所。
2.7 电源电压波形近似于正弦波。
-1--2-J B K -额定容量 VA设计序号(3、4、5)控制变压器机床用3、型号及基本参数3.1 产品型号及含义3.2 变压器结构型式3.2.1 变压器按容量、电压的不同分成各种不同的规格，但均为单相多绕组,初、次级互耦分别绕制的变压器。
3.2.2 变压器的线圈，一般为多层多绕组式，次级绕组有三种：一种是照明绕组，供给局部照明灯所需电压；一种是控制绕组，通常用来供给机床控制电路所需电压；一种是指示灯绕组，供给指示灯电源。
如果同一变压器兼有“控制”、“照明”、 “指示”三个绕组时则这三个绕组是分开绕制的。
形式见图1。
3.2.3 变压器的线圈也有多绕组多抽头的形式，就是利用抽头的方式在次级上抽得相应的所需电压；此种方法只有特殊订货时使用，此种变压器应参考附件说明进行使用，以免发生超容量烧坏变压器的事故。
形式见图3。
3.2.4 当变压器的次级只有一个绕组时，它可负担全部额定容量。
若次级兼有多个绕组时，则各绕组应按分配的容量，负载相应的负荷。
JBK5系列机床控制变压器是在国内JBK3系列机床控制变压器基础上，经过多年来进一步吸收国内外同类产品的优点，并优选国外先进方法的接线端子，接线方式可以使接线密集程度提高。
JBK5系列机床控制变压器(40V A～630V A)的铁芯之间的联接，铁芯与夹件(安装件)的联接，都采用气体保护氩弧焊，形成一个整体，使其结构极其合理、可靠。
安装件采用一次性成型，其安装尺寸比JBK3系列更为准确。
接地片采用优质防蚀合金材料，大大提高了接地的可靠性，并具有工作可靠、耗能低、体积小、接线安全，适用性广等特点。
变压器适用于以下工作条件：3.1 海拔不超过2000m。
3.2 最高环境温度为+40℃，最高月平均气温不大于+30℃，年平均气温不大于+20℃；最低环境温度为 -5℃(极限值-25℃)，当用户需要在低于-25℃环境下使用时，需在订货时特殊指明。
3.3 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿 月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在 产品表面上的凝露。
3.4 环境空气中，不含有腐蚀性和破坏绝缘的有害气体或尘埃；使用中，不得使变压器受到水、雨、雪 的侵蚀。
3.5 电源电压波形近似于正弦波。
JBK5系列机床控制变压器JBK5系列机床控制变压器适用于频率50Hz/60Hz的交流电路中，作为各行各业的机械设备，一般电器的控制电源、工作照明、信号灯的电源使用。
符合标准：Q/ZT 205。
JB K 5-□/□ 热带产品代号：“TH”湿热带，“TA”干热带 额定容量(V A) 设计序号 控制 机床变压器JBK5-40-630、JBK5-800(立式)JBK5系列机床控制变压器的外形及安装尺寸。
1 适用范围2 型号及含义3 正常工作条件和安装条件4 结构特点5 外形及安装尺寸JBK5-1000-2500JBK5-800(卧式)4063~100160250300400500630800(立式)800(卧式)1000160025007895961101061101251161321701701852109297105105130130130150150156156168175667284849310090130126160160180210466273.58576859890104142142155175 4.84.85.85.8776777×147×147×147×14798597971221221221511522302302582856.1 产品名称：机床控制变压器。
目录前言 (1)1概述 (2)1.1产品介绍 (2)1.2特性 (2)1.3应用领域 (2)1.4产品命名规则 (3)2性能指标 (4)2.1电气特性 (4)2.2使用环境 (4)3安装 (5)3.1安装尺寸 (5)3.2安装方法 (5)4 驱动器端口与接线 (6)4.1接线示意图 (6)4.2端口定义 (7)4.2.1状态指示灯 (7)4.2.2控制信号输入/输出端口 (7)4.2.3电源输入/电机输出端口 (8)4.2.4拨码开关 (8)4.2.5 MODBUS总线端口 (8)4.3输入/输出端口操作 (8)4.4拨码开关设定 (10)4.5 RS485通讯端口 (12)5适配电机 (13)5.1电机尺寸 (13)5.2技术参数 (13)5.3电机接线图 (14)6 MODBUS通讯协议 (15)6.1 MODBUS寄存器地址定义 (15)6.2 MODBUS常用功能码 (21)6.2.1读保持寄存器命令03 (21)6.2.2写单个寄存器命令06 (22)6.2.3写多个寄存器命令16 (22)6.2.4通讯错误码 (23)6.2.5应用示例 (24)7运动控制功能介绍 (26)7.1位置模式 (26)7.2速度模式 (27)7.3多段位置模式 (27)7.3.1 位置段参数介绍 (27)7.3.2 多段位控制方式 (28)7.4多段速度模式 (29)7.4.1 速度段参数介绍 (29)7.4.2 多段速度控制方式 (29)7.5回原点功能 (30)7.6运动控制命令 (31)7.6.1 启动命令（0x0027） (31)7.6.2 停止命令（0x0028） (31)7.6.3 回原点命令（0x0030） (32)8报警排除 (33)9版本修订历史 (34)10保修及售后服务 (35)10.1保修 (35)10.2售后服务 (35)前言感谢您使用本公司总线型步进驱动器。
在使用本产品前，请务必仔细阅读本手册，了解必要的安全信息、注意事项以及操作方法等。

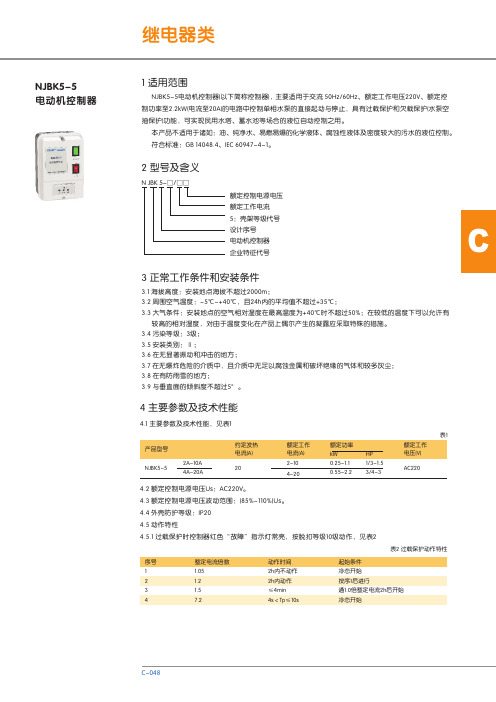

NJBK5-5电动机控制器1 适用范围NJBK5-5电动机控制器(以下简称控制器)，主要适用于交流 50Hz/60Hz、额定工作电压220V、额定控制功率至2.2kW(电流至20A)的电路中控制单相水泵的直接起动与停止，具有过载保护和欠载保护(水泵空抽保护)功能，可实现民用水塔、蓄水池等场合的液位自动控制之用。
本产品不适用于诸如：油、纯净水、易燃易爆的化学液体、腐蚀性液体及密度较大的污水的液位控制。
符合标准：GB 14048.4、IEC 60947-4-1。
2 型号及含义N JBK 5-□/□□额定控制电源电压额定工作电流5：壳架等级代号设计序号电动机控制器企业特征代号3 正常工作条件和安装条件3.1 海拔高度：安装地点海拔不超过2000m；3.2 周围空气温度：-5℃~+40℃，且24h内的平均值不超过+35℃；3.3 大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低的温度下可以允许有 较高的相对湿度，对由于温度变化在产品上偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级；3.5 安装类别：Ⅱ；3.6 在无显著振动和冲击的地方；3.7 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和较多灰尘；3.8 在有防雨雪的地方；3.9 与垂直面的倾斜度不超过5°。
CNJBK5-54A~20A4~204 主要参数及技术性能4.1 主要参数及技术性能，见表1200.55~2.23/4~3AC2204.2 额定控制电源电压Us：AC220V。
4.3 额定控制电源电压波动范围：(85%~110%)Us。
4.4 外壳防护等级：IP204.5 动作特性4.5.1 过载保护时控制器红色“故障”指示灯常亮，按脱扣等级10级动作，见表2序号 整定电流倍数 动作时间 起始条件1234表2 过载保护动作特性1.051.21.57.22h内不动作2h内动作≤4min 4s＜Tp≤10s冷态开始按序1后进行通1.0倍整定电流2h后开始冷态开始表14.5.2 欠载保护(水泵空抽保护)动作特性：当水泵电机实际工作电流小于电动机额定电流的 20%~100% 时， 控制器红色“故障”指示灯闪亮， 延时60s±10s后，控制器停止工作。
2电控设备的操作2.1 直流主电动机的启动和停止直流主电动机的启动和停止是由直流传动柜和操作台来完成的。
2.1.1 直流主电机的启动首先将直流传动柜中的所有断路器及熔断器合上，直流传动柜的本控/遥控开关旋至本控位置，则直流电动机的启动由直流传动柜本身来完成，按合闸按钮，按主机启动，点击启动后，按升降速按钮调整主机速度，但需要注意的是此时电机的转动与机器附属设备没有联锁，因此只可为临时调试中使用；如旋至遥控位置，先要在直流传动柜上把主开关合上，既按合闸按钮，ME开关合闸，此时倒操作台来启动主电机，在启动主电机前，附属设备首先要运转正常，没有故障报警，按操作台上的63SH14装置主回路合闸，同时电机风机启动，这时才可以按操作台上的63SH06启动主电机，根据工艺要求电机的速度可以通过按升速按钮63S12或按降速按钮63S13在4-40r/min连续可调。
2.1.2 直流主电动机的停止1）当要停止直流主电动机时，按降速按钮63S13，电机转速降为低速时，按动操作台上的63SH07或直流柜上的主机停止按钮，主电机将进入停止状态。
如果长时间不启动电机，应到控制室将装置主回路断开，即使ME开关断开。
2）当机器有下列情况发生，产生声光报警，压砣抬起，卸料门打开，延时10秒主机停止。
（a）主机过载。
（b）主电机绕组超温（100度）。
（c）高压泵故障。
3）当机器有下列情况发生，产生社声光报警并延时150秒停机，压砣抬起，卸料门打开。
（a）干油泵停。
（b）减速机润滑油堵塞。
（c）干油泵低油位。
（d）密封圈、电机、减速机轴承超温。
（e）电机冷却水停。
（f）液压站停止。
（g）液压站滤油堵塞。
（h）密炼温度超过炼胶温度（根据工艺要求）。
2.2 控制电源当外部电源已接至操作柜内，此时合上6Q01断路器，用万能表测量三相电压为AC380V 后，合上6Q02断路器。
按动控制电源开（按钮6SH01），控制电源开指示灯亮（灯钮6SH01），说明控制电源正常通电。
