简述列车控制系统的功能
列车控制系统的功能是控制列车行驶、停车，保障列车行车安全和运
营效率。
具体包括以下几个方面的功能：
1.列车速度控制：控制列车的速度，包括加速、减速、稳定行驶等，
确保列车能够按照规定速度行驶，并根据信号系统的指令调整速度。
2.列车制动控制：控制列车的制动系统，使列车能够及时停车，保障
列车行车安全。
列车制动控制还涉及到紧急制动功能，保障列车在紧急情
况下的安全。
3.列车通信与信号控制：列车控制系统需要与轨道交通信号系统进行
交互，在列车运行过程中，根据信号系统发送的列车运行指令，执行列车
的加速、减速、转向等操作，确保列车运行安全、平稳。
4.车门和客流控制：控制列车车门开关和客流量，确保列车上车、下
车的秩序和安全，保证列车内外的安全。
5.火警检测与报警：在列车上安装火灾自动报警系统，当发生火警时，自动向车载控制系统报警，让列车进行自我保护和救援操作。
总之，列车控制系统是一个复杂的集成系统，需要对各个部件进行协
调配合，使列车能够按照既定计划运行，并在出现异常情况时能够迅速处理，保障行车安全和运营效率。
简述列车控制系统组成及各部分的主要功能
列车控制系统是指用于控制列车运行的一种系统，它由多个组成部分组成，每个部分都有各自的主要功能。
以下是列车控制系统的主要组成部分及其功能的简要描述：
1. 信号系统：用于控制列车运行的信号系统主要包括信号机、信号灯和信号电路。
信号系统通过发送不同的信号指示列车是否可以行驶、减速或停车，并确保列车之间的安全距离。
2. 列车保护装置：列车保护装置主要用于监测列车的速度、位置和状态，并根据预设的安全规则提供相应的保护措施。
例如，它可以监测列车是否超速、是否存在障碍物等，如果发现异常情况，它会自动触发相应的紧急制动系统。
3. 列车控制中心：列车控制中心是整个列车控制系统的核心部分，它负责收集并处理来自信号系统和列车保护装置的数据，并根据输入的指令控制列车的运行。
列车控制中心还可以提供车辆跟踪、调度管理和通信等功能。
4. 列车驱动系统：列车驱动系统主要负责控制列车的速度和加减速。
它通过控制牵引力或制动力来实现列车的运行控制，并确保列车在不同速度区间内能够平稳运行。
5. 列车通信系统：列车通信系统用于实现列车之间以及列车与地面控制中心之间的通信。
它可以传递列车运行的实时数据、指令和报警信息，以确保信息的及时传递和处理。
6. 列车能量供应系统：列车能量供应系统负责为列车提供动力所需要的能量，例如电力或燃料。
它确保列车能够稳定运行并满足列车运行过程中的能量需求。
列车控制系统主要由信号系统、列车保护装置、列车控制中心、列车驱动系统、列车通信系统和列车能量供应系统等组成。
这些部分协调工作，确保列车的安全运行，并提供对列车运行的实时监测、控制和通信等功能。

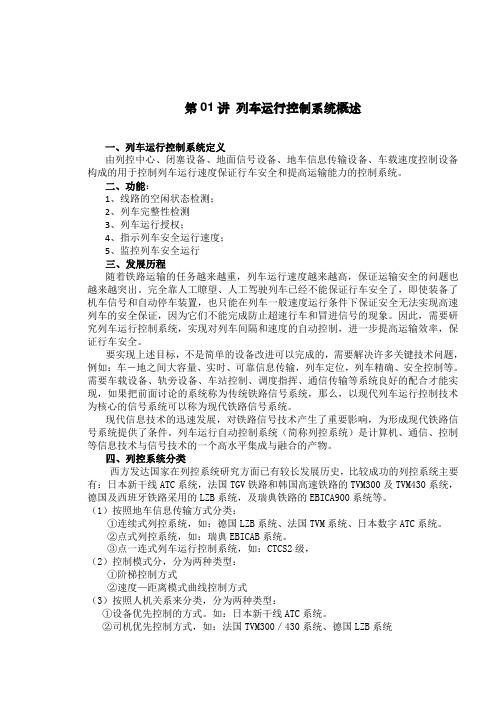

第01讲列车运行控制系统概述一、列车运行控制系统定义由列控中心、闭塞设备、地面信号设备、地车信息传输设备、车载速度控制设备构成的用于控制列车运行速度保证行车安全和提高运输能力的控制系统。
二、功能：1、线路的空闲状态检测；2、列车完整性检测3、列车运行授权；4、指示列车安全运行速度；5、监控列车安全运行三、发展历程随着铁路运输的任务越来越重，列车运行速度越来越高，保证运输安全的问题也越来越突出。
完全靠人工瞭望、人工驾驶列车已经不能保证行车安全了，即使装备了机车信号和自动停车装置，也只能在列车一般速度运行条件下保证安全无法实现高速列车的安全保证，因为它们不能完成防止超速行车和冒进信号的现象。
因此，需要研究列车运行控制系统，实现对列车间隔和速度的自动控制，进一步提高运输效率，保证行车安全。
要实现上述目标，不是简单的设备改进可以完成的，需要解决许多关键技术问题，例如：车－地之间大容量、实时、可靠信息传输，列车定位，列车精确、安全控制等。
需要车载设备、轨旁设备、车站控制、调度指挥、通信传输等系统良好的配合才能实现，如果把前面讨论的系统称为传统铁路信号系统，那么，以现代列车运行控制技术为核心的信号系统可以称为现代铁路信号系统。
现代信息技术的迅速发展，对铁路信号技术产生了重要影响，为形成现代铁路信号系统提供了条件。
列车运行自动控制系统（简称列控系统）是计算机、通信、控制等信息技术与信号技术的一个高水平集成与融合的产物。
四、列控系统分类西方发达国家在列控系统研究方面已有较长发展历史，比较成功的列控系统主要有：日本新干线ATC系统，法国TGV铁路和韩国高速铁路的TVM300及TVM430系统，德国及西班牙铁路采用的LZB系统，及瑞典铁路的EBICA900系统等。
（1）按照地车信息传输方式分类：①连续式列控系统，如：德国LZB系统、法国TVM系统、日本数字ATC系统。
②点式列控系统，如：瑞典EBICAB系统。
③点一连式列车运行控制系统，如：CTCS2级，（2）控制模式分，分为两种类型：①阶梯控制方式②速度—距离模式曲线控制方式（3）按照人机关系来分类，分为两种类型：①设备优先控制的方式。
列车运行自动控制系统的组成
列车运行自动控制系统通常由以下几部分组成：
1. 轨道信号系统：包括信号机和轨道电路，用来指挥、监控列车的运行状态和速度。
2. 列车控制中心：负责传输和处理轨道信号系统发送的指令，控制列车的起动、行驶和停车等操作。
3. 信号设备：包括信号灯、车站显示屏、列车接收器等，用来向列车驾驶员和乘客发送运行信息。
4. 列车自动控制装置：位于列车上的设备，通过接收来自信号系统的信号，控制列车的运行速度和停车。
5. 信息传输系统：用来传输轨道信号和列车运行数据的系统，可以采用有线或无线通信技术。
6. 列车位置和速度检测系统：通过安装在轨道上的传感器，监测列车的位置和速度，并将数据传输给列车控制中心。
以上是列车运行自动控制系统的主要组成部分，不同的列车类型和运营模式可能会有所不同。
列车自动控制系统atc的构成列车自动控制系统（Automatic Train Control System，简称ATC）是一种用于确保列车安全运行的关键技术和装置。
ATC系统由多个组件构成，主要包括列车控制中心、列车装备和信号设备等。
首先，列车控制中心是ATC系统的核心部分。
它负责接收、分析和处理来自信号设备的信息，然后向列车装备发送指令，控制列车的运行。
列车控制中心通常由一台计算机或服务器和相关的软件组成。
通过连接信号设备和列车装备，它可以实现对整个ATC系统的集中控制和管理。
其次，列车装备是ATC系统的重要组成部分。
它是安装在列车上的设备，用于接收来自列车控制中心的指令，并根据指令调整列车的速度和行驶方向。
列车装备通常包括列车自动停车控制装置（Automatic Train Stop，ATS）、列车自动运行控制装置（Automatic Train Operation，ATO）和列车通信装置等。
ATS主要负责监测列车的运行状态和速度，并在需要时通过紧急制动系统停车。
ATO则负责根据列车控制中心的指令自动驾驶列车，调整速度和行驶方向，以保证列车的安全运行。
列车通信装置则用于将列车装备与列车控制中心之间的信息传递。
信号设备是ATC系统的另一个重要组成部分。
它是铁路线路上的安装设备，用于向列车发送信号和信息。
信号设备通常包括信号灯、信号标志和轨道电路等。
信号灯和信号标志通过不同的颜色、形状和位置来传达不同的指示信息，指导列车的运行。
轨道电路则通过电气信号来监测轨道上的列车位置和速度，并将这些信息传递给列车控制中心，实现对列车的实时监控和控制。
在ATC系统中，还可以添加其他的辅助设备和功能模块，以提供更多的安全保障。
例如，列车位置检测装置（Train Location Detection System）可以通过雷达或全球定位系统等技术来确定列车的准确位置。
列车通信系统则可以实现列车装备、列车控制中心和其他列车之间的信息交换和共享，以提高整个铁路系统的运行效率和安全性。
1、简述列车控制系统组成及各部分的主要功能CTCS系统由车载子系统和地面子系统组成。
地面子系统可由以下部分组成:应答器、轨道电路、无线通信网络(GSM—R)、列车控制中心(TCC)/无线闭塞中心(RBC)。
应答器向车载子系统发送报文信息的传输设备，既可以传送固定信息，也可连接轨旁单元传送可变信息。
轨道电路具有轨道占用检查，沿轨道连续传送地车信息功能。
无线通信网络(GSM-R)是用于车载子系统和列车控制中心进行双向信息传输的车地通信系统。
列车控制中心是基于安全计算机的控制系统，它根据地面子系统或来自外部地面系统的信息，如轨道占用信息、联锁状态等产生列车行车许可命令，并通过车地信息传输系统传输给车载子系统，保证列车控制中心管辖内列车的运行安全。
车载子系统可由以下部分组成:CTCS车载设备、无线系统车载模块。
CTCS车载设备是基于安全计算机的控制系统，通过与地面子系统交换信息来控制列车运行。
无线系统车载模块用于车载子系统和列车控制中心进行双向信息交换。
2、对比分析ETCS与CTCS各应用等级的工作原理及异同ETCS 技术规范确定了5 个应用等级，即ETCS 等级0，ETCS 等级STM，ETCS 等级1，ETCS 等级2 和ETCS 等级3。
ETCS 0 级主要是为了保证装配ETCS 车载设备的列车，能在没有ETCS 地面设备的线路或尚不具备ETCS 运营条件的线路上运行。
ETCS 车载设备只显示列车速度，并只监督列车最大设计速度和线路最大允许速度。
车载设备不提供机车信号功能，司机凭地面信号行车。
ETCS STM 级主要是为了保证装配ETCS 车载设备的列车，在既有线运行时能够提供通用机车信号功能。
在该级中，既有地面信号系统完成列车占用检测和列车完整性监督，并根据既有地面信号系统功能决定是否需要地面信号机。
ETCS 1 级是基于点式传输的列车控制系统，在既有信号系统上叠加使用。
列车占用检测和列车完整性检查由既有地面信号系统（包括联锁设备、轨道电路等，不属于ERTMS/ETCS）完成。
一、简述列车控制系统的组成和各部分的主要功能
1、ATC系统的组成
列车运行控制系统（automatic train control ，简称ATC）是根据列车在铁路线路上运行的客观条件和实际情况，对列车运行速度及制动方式等状态进行监督、控制和调整的技术装备。
简称列控系统。
也叫列车自动控制系统。
ATC系统的组成：列车自动防护系统（Automatic Train Protection，简称ATP）、列车自动运行系统(Automatic Train Operation，简称ATO)、列车自动监控系统(Automatic Train Supervision，简称ATS)。
2、各部分的主要功能
2.1、ATP系统
2.1.1系统的基本概念
ATP即列车运行超速防护或列车速度监督系统。
主要功能：对列车运行进行超速防护，对与安全有关的设备实行监控，实现列车位置检测，保证列车之间的安全间隔，保证列车在安全速度下运行，完成信号显示、故障报警、降级提示、列车参数和线路参数的输入、与ATS、ATO及车辆系统接口并进入信息交换。
ATP是ATC的基本环节，属于故障——安全系统，必须符合故障——安全的原则。
2.1.2、ATP功能
（1）ATP轨旁功能
负责列车安全间隔和生成报文，完成对列车安全运行授权许可的发布和报文的准备，这些报文包括安全、非安全和信号信息等。
（2）ATP传输功能
负责发出报文信号，包括报文和ATP车载设备所需的其他数据。
（3）ATP车载功能
负责列车安全运行、自行驾驶，并提供信号系统和司机间的接口。
2.2、ATO系统
2.2.1、ATO系统基本概念
ATO即列车自动驾驶它代替司机操作列车驱动、制动设备，自动实现列车的启动、加速、匀速惰行、制动等驾驶功能。
可使列车经常处于最佳运行状态，
高质量地自动驾驶，提高列车运行效率，避免不必要的、过于剧烈的加速和减速。
2.2.2、ATO的功能
基本控制功能：自动驾驶、自动折返、自动开车门；服务功能：确定列车位置、计算允许速度、提供运行模式、PTI支持功能
（1）自动驾驶
①自动调整列车运行速度
②停车点的目标制动
③从车站自动发车
④区间内临时停车
⑤区间限速
（2）无人自动折返
从接收到无人驾驶折返运行许可时，就自动进入AR模式。
授权经驾驶室MMI显示给司机，司机必须确认这个显示，按下站台的AR按钮以后，才实施无人驾驶列车折返运行。
（3）自动控制车门开闭
由ATP监督开门条件，当ATP系统给出开门命令时，可以按事前的设定由ATO系统自动地打开车门，也可由司机手动打开正确一侧的车门。
（4）列车位置
列车位置功能从ATP功能中接收到当前列车的位置和速度等详细信息。
（5）允许速度
允许速度功能为ATO速度控制器提供列车在轨道任意点的对应速度值。
这个速度值没有被优化，只是低于当前速度限制和制动曲线给的限制（6）巡航/惰行功能
按照时刻表自动实现列车区间运行的惰行控制，同时节省能源，保证最大能量效率。
由ATO和ATS确定的列车运行时间，ATO计算能源优化轨迹。
（7）PTI支持功能
通过多种渠道传输和接收各种数据，在特定的位置传给ATS，向ATS报告列车的识别信息、目的地号码和乘务组号和列车位置数据，以优化列车运行。
2.3、ATS系统
2.3.1、ATS系统基本概念
ATS子系统主要实现对列车运行监督和控制，辅助调度人员对全线列车进行管理。
ATS系统在ATP和ATO系统的支持下，根据列车运行时刻表完成对列车运行的自动监控。
2.3.2、ATS的功能
主要功能：
1)列车时刻表（列车运行图）编制及修改。
2)自动或人工控制车站的发车表示器、道岔，排列列车进路。
3)实时显示车站发车表示器、道岔的状态和进路的占用情况，自动跟踪列
车运行与列车车次号。
4)自动和人工进行列车运行的调整。
5)站台列车到达信息显示。
6)绘制实绩列车运行图和生成运营统计报告。
7)离线模拟或复示列车在线运行，用于系统调试、演示和人员培训。
二、对比分析ETCS和CTCS各应用等级的主要工作原理及异同
1、ETCS和CTCS的主要工作原理
1.1、ETCS
ETCS (European Train Control System)系统是为克服欧洲各国信号制式互不兼容，保证高速列车在欧洲铁路网内互通运行，而联合制订的一种列车运行控制系统技术规范。
为实现高速列车在欧洲境内穿越国境时互通运营，结合欧洲各国铁路现状，兼顾既有设备及今后列车运行控制系统发展趋势，ETCS技术规范确定了5个应用等级（0、STM、1、2、3）。
ETCS 0 级：主要是为了保证装配ETCS 车载设备的列车，能在没有ETCS 地面设备的线路或尚不具备ETCS 运营条件的线路上运行。
ETCS 车载设备只显示列车速度，并只监督列车最大设计速度和线路最大允许速度。
车载设备不提供机车信号功能，司机凭地面信号行车。
ETCS STM 级：主要是为了保证装配ETCS 车载设备的列车，在既有线运行时能够提供通用机车信号功能。
在该级中，既有地面信号系统完成列车占用检测和列车完整性监督，并根据既有地面信号系统功能决定是否需要地面信号机。
ETCS 1 级：是基于点式传输的列车控制系统，在既有信号系统上叠加使用。
列车占用检测和列车完整性检查由既有地面信号系统（包括联锁设备、轨道电路等）完成。
ETCS 2 级：是基于无线传输的列车控制系统，在既有信号系统上叠加使用。
ETCS 根据地面信号系统的情况，确定每列列车的移动授权。
各种移动授权在地面生成，通过欧洲无线一GSM-R 传送给列车。
欧洲应答器信息作为列车定位的基准。
ETCS 3级：取消了传统的地面信号系统，列车定位和列车完整性检查由地面RBC（无线闭塞中心）和列车完整性验证系统共同完成。
RBC 在其管辖的区域内跟踪每列列车的位置，根据各列车发回的信息进行进路的锁闭或解锁，并确定每列列车的移动授权。
1.2、CTCS
CTCS是为确保列车运行安全、提高运输效率，结合我国铁路的特点研究制定中国列车运行控制系统CTCS的技术规范。
参照欧洲列车运行控制系统（ETCS）编制的。
CTCS应用等级分为五个等级分别为CTCS应用等级0(L0)、CTCS应用等级1(L1)、CTCS应用等级2(L2)、CTCS应用等级3(L3)、CTCS应用等级4(L4)。
L0: 由通用机车信号+列车运行监控装置组成，为既有系统，适用于列车最高运行速度为120km/h以下的区段。
L1: 由主体机车信号+安全型运行监控记录装置组成，点式信息作为连续信息的补充，可实现点连式超速防护功能。
适用于列车最高运行速度为160km/h 以下的区段。
L2：基于轨道电路和点式应答器传输控车信息，并采用车地一体化设计的列车运行控制系统。
面向提速干线和客运专线，适用于各种线路速度区段，地面可不设通过信号机。
CTCS 2 级采取目标距离控制模式，采用一次制动方式。
CTCS 2 级采取的闭塞方式称为准移动闭塞方式，其追踪运行间隔要比固定闭塞小一些。
L3: 基于无线传输信息，并采用轨道电路等方式检查列车占用的列车运行控制系统，点式设备主要传送定位信息。
C3级列控系统可以叠加在C2级列控系统上。
L4: 完全基于无线传输信息的列车运行控制系统。
地面可取消轨道电路，由无线闭塞中心和列控车载设备共同完成列车定位和完整性检查，实现虚拟闭塞或移动闭塞。
同条线路上可以实现多种应用级别，L2、L3和L4可向下兼容。
为便于对照，用以下简表归纳：
2、ETCS和CTCS的异同
2.1、ETCS和CTCS的共同点
③制式统一，标准规范
④技术先进，易于升级
⑤车载设备，上下兼容
⑥标准开放，利用竞争
2.2、ETCS和CTCS的不同点。
