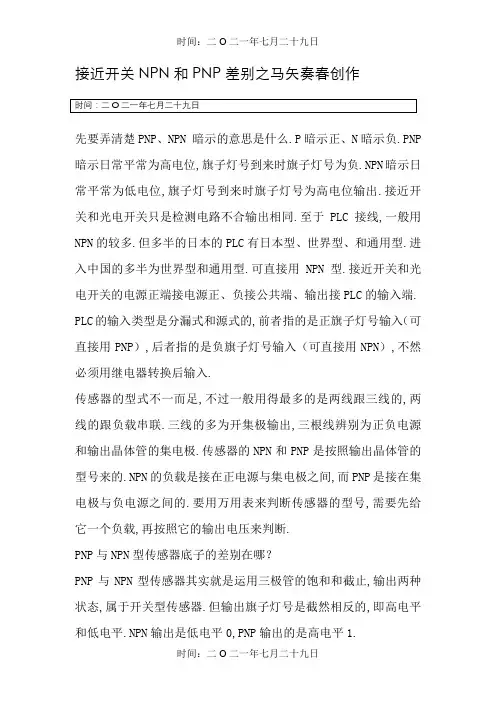

接近开关NPN和PNP差别之马矢奏春创作先要弄清楚PNP、NPN 暗示的意思是什么.P暗示正、N暗示负.PNP 暗示日常平常为高电位,旗子灯号到来时旗子灯号为负.NPN暗示日常平常为低电位,旗子灯号到来时旗子灯号为高电位输出.接近开关和光电开关只是检测电路不合输出相同.至于PLC接线,一般用NPN的较多.但多半的日本的PLC有日本型、世界型、和通用型.进入中国的多半为世界型和通用型.可直接用NPN型.接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端. PLC的输入类型是分漏式和源式的,前者指的是正旗子灯号输入（可直接用PNP）,后者指的是负旗子灯号输入（可直接用NPN）,不然必须用继电器转换后输入.传感器的型式不一而足,不过一般用得最多的是两线跟三线的,两线的跟负载串联.三线的多为开集极输出,三根线辨别为正负电源和输出晶体管的集电极.传感器的NPN和PNP是按照输出晶体管的型号来的.NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的.要用万用表来判断传感器的型号,需要先给它一个负载,再按照它的输出电压来判断.PNP与NPN型传感器底子的差别在哪？PNP与NPN型传感器其实就是运用三极管的饱和和截止,输出两种状态,属于开关型传感器.但输出旗子灯号是截然相反的,即高电平和低电平.NPN输出是低电平0,PNP输出的是高电平1.PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V 线,out旗子灯号输出线.1、PNP类PNP是指当有旗子灯号触发时,旗子灯号输出线out和电源线VCC连接,相当于输出高电平的电源线.对于PNP-NO型,在没有旗子灯号触发时,输出线是悬空的,就是VCC电源线和out线断开.有旗子灯号触发时,收回与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.对于PNP-NC型,在没有旗子灯号触发时,收回与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.当有旗子灯号触发后,输出线是悬空的,就是VCC电源线和out线断开.对于PNP-NC+NO型,其实就是多出一个输出线OUT,按照需要取舍.2、NPN类NPN是指当有旗子灯号触发时,旗子灯号输出线out和0v 线连接,相当于输出低电平,ov.对于NPN-NO型,在没有旗子灯号触发时,输出线是悬空的,就是0v线和out线断开.有旗子灯号触发时,收回与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV.对于NPN-NC型,在没有旗子灯号触发时,收回与0V线相同的电压,也就是out线和0V线连接,输出低电平0V.当有旗子灯号触发后,输出线是悬空的,就是0V线和out线断开.对于NPN-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条旗子灯号反相的输出线,按照需要取舍.。

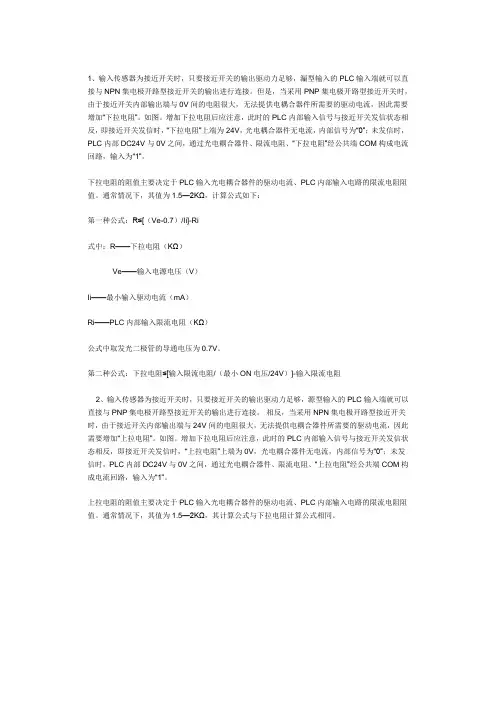

1、输入传感器为接近开关时，只要接近开关的输出驱动力足够，漏型输入的PLC输入端就可以直接与NPN集电极开路型接近开关的输出进行连接。
但是，当采用PNP集电极开路型接近开关时，由于接近开关内部输出端与0V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“下拉电阻”。
如图。
增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“下拉电阻”上端为24V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“下拉电阻”经公共端COM构成电流回路，输入为“1”。
下拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。
通常情况下，其值为1.5—2KΩ，计算公式如下：第一种公式：R≤[（Ve-0.7）/Ii]-Ri式中：R——下拉电阻（KΩ）Ve——输入电源电压（V）Ii——最小输入驱动电流（mA）Ri——PLC内部输入限流电阻（KΩ）公式中取发光二极管的导通电压为0.7V。
第二种公式：下拉电阻≤[输入限流电阻/（最小ON电压/24V）]-输入限流电阻2、输入传感器为接近开关时，只要接近开关的输出驱动力足够，源型输入的PLC输入端就可以直接与PNP集电极开路型接近开关的输出进行连接。
相反，当采用NPN集电极开路型接近开关时，由于接近开关内部输出端与24V间的电阻很大，无法提供电耦合器件所需要的驱动电流，因此需要增加“上拉电阻”。
如图。
增加下拉电阻后应注意，此时的PLC内部输入信号与接近开关发信状态相反，即接近开关发信时，“上拉电阻”上端为0V，光电耦合器件无电流，内部信号为“0”；未发信时，PLC内部DC24V与0V之间，通过光电耦合器件、限流电阻、“上拉电阻”经公共端COM构成电流回路，输入为“1”。
上拉电阻的阻值主要决定于PLC输入光电耦合器件的驱动电流、PLC内部输入电路的限流电阻阻值。

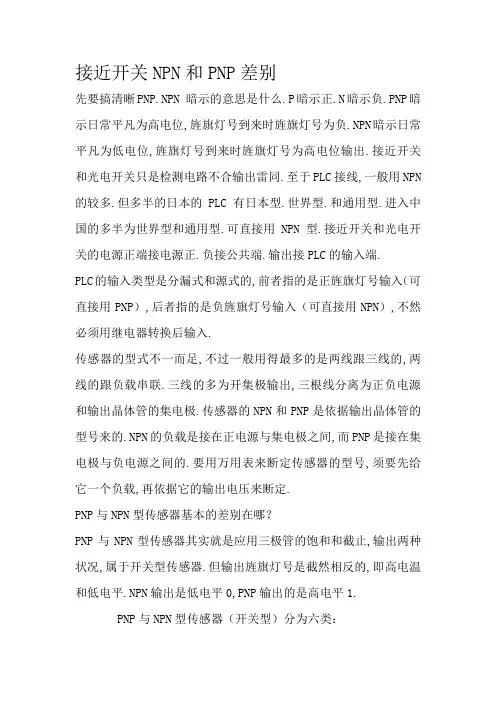

接近开关NPN和PNP差别先要搞清晰PNP.NPN 暗示的意思是什么.P暗示正.N暗示负.PNP暗示日常平凡为高电位,旌旗灯号到来时旌旗灯号为负.NPN暗示日常平凡为低电位,旌旗灯号到来时旌旗灯号为高电位输出.接近开关和光电开关只是检测电路不合输出雷同.至于PLC接线,一般用NPN 的较多.但多半的日本的PLC有日本型.世界型.和通用型.进入中国的多半为世界型和通用型.可直接用NPN型.接近开关和光电开关的电源正端接电源正.负接公共端.输出接PLC的输入端.PLC的输入类型是分漏式和源式的,前者指的是正旌旗灯号输入（可直接用PNP）,后者指的是负旌旗灯号输入（可直接用NPN）,不然必须用继电器转换后输入.传感器的型式不一而足,不过一般用得最多的是两线跟三线的,两线的跟负载串联.三线的多为开集极输出,三根线分离为正负电源和输出晶体管的集电极.传感器的NPN和PNP是依据输出晶体管的型号来的.NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的.要用万用表来断定传感器的型号,须要先给它一个负载,再依据它的输出电压来断定.PNP与NPN型传感器基本的差别在哪？PNP与NPN型传感器其实就是应用三极管的饱和和截止,输出两种状况,属于开关型传感器.但输出旌旗灯号是截然相反的,即高电温和低电平.NPN输出是低电平0,PNP输出的是高电平1.PNP与NPN型传感器（开关型）分为六类：1.NPN-NO（常开型）2.NPN-NC（常闭型）3.NPN-NC+NO（常开.常闭共有型）4.PNP-NO（常开型）5.PNP-NC（常闭型）6.PNP-NC+NO（常开.常闭共有型）PNP与NPN型传感器一般有三条引出线,即电源线VCC.0V 线,out旌旗灯号输出线.1.PNP类PNP是指当有旌旗灯号触发时,旌旗灯号输出线out和电源线VCC衔接,相当于输出高电平的电源线.对于PNP-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是VCC电源线和out线断开.有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.对于PNP-NC型,在没有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.当有旌旗灯号触发后,输出线是悬空的,就是VCC电源线和out线断开.对于PNP-NC+NO型,其实就是多出一个输出线OUT,依据须要弃取.2.NPN类NPN是指当有旌旗灯号触发时,旌旗灯号输出线out和0v线衔接,相当于输出低电平,ov.对于NPN-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是0v线和out线断开.有旌旗灯号触发时,发出与OV雷同的电压,也就是out线和0V线衔接,输出输出低电平OV.对于NPN-NC型,在没有旌旗灯号触发时,发出与0V线雷同的电压,也就是out线和0V线衔接,输出低电平0V.当有旌旗灯号触发后,输出线是悬空的,就是0V线和out线断开.对于NPN-NC+NO型,和NPN-NC+NO型相似,多出一个输出线OUT,及两条旌旗灯号反相的输出线,依据须要弃取.。

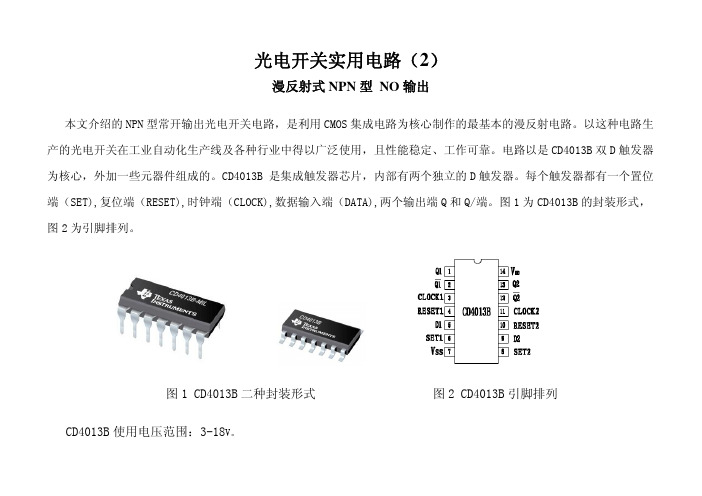

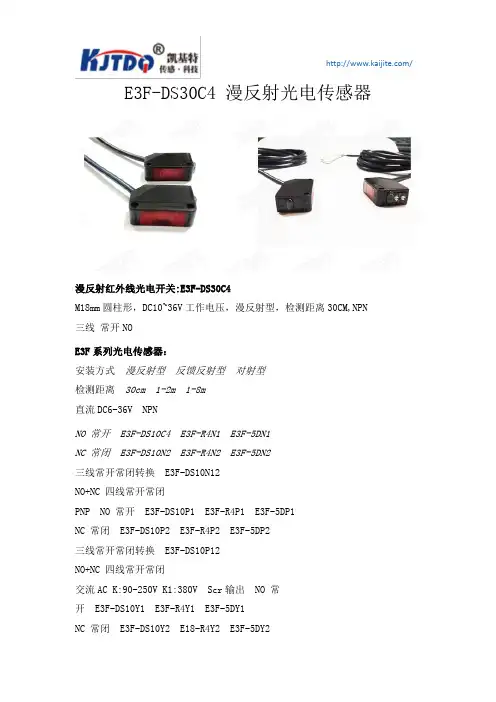

光电开关实用电路（2）漫反射式NPN型 NO输出本文介绍的NPN型常开输出光电开关电路，是利用CMOS集成电路为核心制作的最基本的漫反射电路。
以这种电路生产的光电开关在工业自动化生产线及各种行业中得以广泛使用，且性能稳定、工作可靠。
电路以是CD4013B双D触发器为核心，外加一些元器件组成的。
CD4013B 是集成触发器芯片，内部有两个独立的D触发器。
每个触发器都有一个置位端（SET),复位端（RESET),时钟端（CLOCK),数据输入端（DATA),两个输出端Q和Q/端。
图1为CD4013B的封装形式，图2为引脚排列。
图1 CD4013B二种封装形式 图2 CD4013B引脚排列 CD4013B使用电压范围：3-18V。
CD4013B双D触发器引脚功能：1、1Q；2、1Q反；3、1CP；4、1R；5、1D；6、1S；7、Vss；8、2S；9、2D；10、2R；11、2CP；12、2Q反；13、2Q；14、V DD。
Q-原码输出端，Q反-反码输出端，CP-时钟输入端，R-直接复位端，D-数据输入端，S-直接置位端，V DD-电源正，V SS-接地端。
CD4013B双D触发器的引脚功能如表1所示，CD4013B双D触发器的真值表如表2所示。
表1 CD4013B引脚功能表表2 CD4013B真值表CD4013B的逻辑图见图3。
图3 CD4013B逻辑图从真值表可见，当R为1、S为0时，无论D和CL（时钟）为什么状态，输出Q一定为0，因此R可称为复位端。
当S为1、R为0时，输出Q一定为1，s称为置位端。
当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。
CD4013B可用作单稳态电路，双稳态电路及无稳态电路。
所以利用这个集成电路的功能和特性，可用来设计实用的光电开关电路。
本文讨论的电路就是采用CD4013B双D触发器功能设计的漫反射式NPN型光电开关，其中一个触发器(a)与有关的元器件构成脉冲振荡发生器，从图中可见这是一个多谐振荡器，振荡产生的脉冲信号的波形及占空比、频率等参数取决于阻容元件值，可通过改变其数值来实现改变脉冲信号的频率，本电路的发射的红外脉冲频率一般可调整在1000HZ左右，这个电路与平常所见的CD4013做成的振荡器不同，输出的波形不是方波而是矩形脉冲波，其频率、占空比可按图中相关参数计算，脉冲波的波形可见图5。

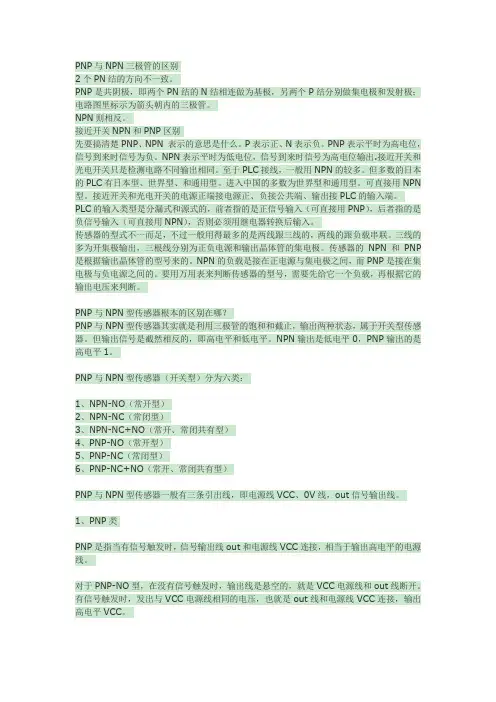

PNP与NPN三极管的区别2个PN结的方向不一致。
PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。
NPN则相反。
接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。
P表示正、N表示负。
PNP表示平时为高电位，信号到来时信号为负。
NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。
至于PLC接线，一般用NPN的较多。
但多数的日本的PLC有日本型、世界型、和通用型。
进入中国的多数为世界型和通用型。
可直接用NPN 型。
接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。
三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。
传感器的NPN和PNP 是根据输出晶体管的型号来的。
NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。
要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。
PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

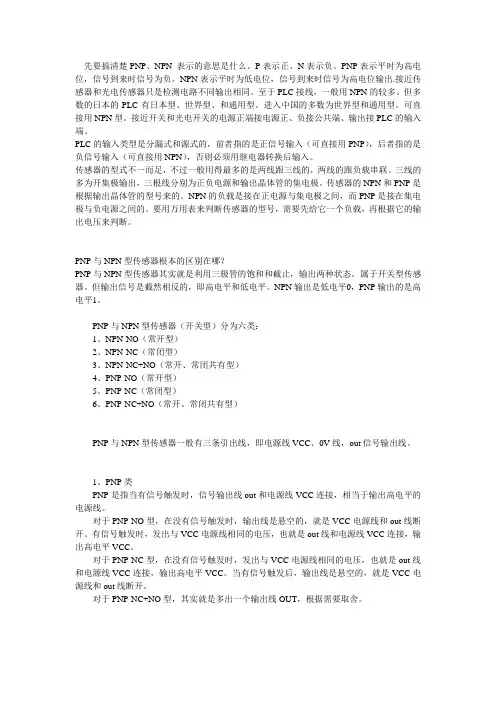

先要搞清楚PNP、NPN 表示的意思是什么。
P表示正、N表示负。
PNP表示平时为高电位，信号到来时信号为负。
NPN表示平时为低电位，信号到来时信号为高电位输出.接近传感器和光电传感器只是检测电路不同输出相同。
至于PLC接线，一般用NPN的较多。
但多数的日本的PLC有日本型、世界型、和通用型。
进入中国的多数为世界型和通用型。
可直接用NPN型。
接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。
PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。
传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。
三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。
传感器的NPN和PNP是根据输出晶体管的型号来的。
NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。
要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。
PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。
但输出信号是截然相反的，即高电平和低电平。
NPN输出是低电平0，PNP输出的是高电平1。
PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。
有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

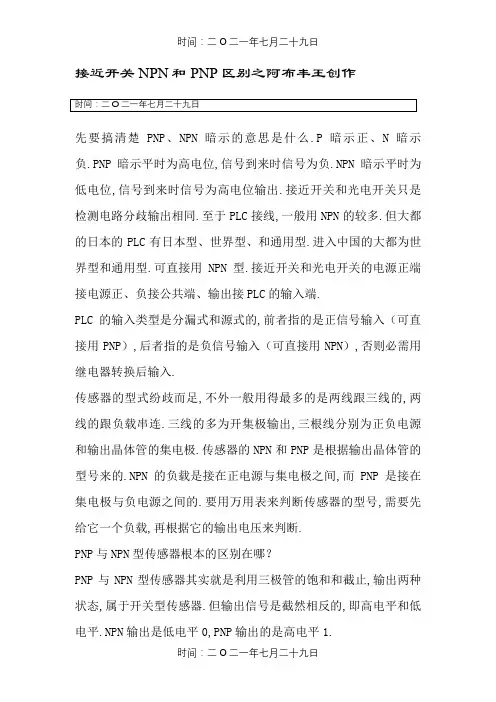

接近开关NPN和PNP区别之阿布丰王创作先要搞清楚PNP、NPN 暗示的意思是什么.P暗示正、N暗示负.PNP暗示平时为高电位,信号到来时信号为负.NPN暗示平时为低电位,信号到来时信号为高电位输出.接近开关和光电开关只是检测电路分歧输出相同.至于PLC接线,一般用NPN的较多.但大都的日本的PLC有日本型、世界型、和通用型.进入中国的大都为世界型和通用型.可直接用NPN型.接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端.PLC的输入类型是分漏式和源式的,前者指的是正信号输入（可直接用PNP）,后者指的是负信号输入（可直接用NPN）,否则必需用继电器转换后输入.传感器的型式纷歧而足,不外一般用得最多的是两线跟三线的,两线的跟负载串连.三线的多为开集极输出,三根线分别为正负电源和输出晶体管的集电极.传感器的NPN和PNP是根据输出晶体管的型号来的.NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的.要用万用表来判断传感器的型号,需要先给它一个负载,再根据它的输出电压来判断.PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器.但输出信号是截然相反的,即高电平和低电平.NPN输出是低电平0,PNP输出的是高电平1.PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V 线,out信号输出线.1、PNP类PNP是指当有信号触发时,信号输出线out和电源线VCC 连接,相当于输出高电平的电源线.对PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开.有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.对PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC.当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开.对PNP-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍.2、NPN类NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov.对NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开.有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV.对NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V.当有信号触发后,输出线是悬空的,就是0V线和out线断开.对NPN-NC+NO型,和NPN-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍.。
