【CN209340949U】一种手术局部照射灯【专利】

专利名称：一种手术灯
专利类型：发明专利
发明人：王磊
申请号：CN201880001698.5申请日：20180622
公开号：CN109073177A
公开日：
20181221
专利内容由知识产权出版社提供
摘要：一种手术灯，包括灯体，灯体内安装有至少一个照明单元，照明单元包括光源和与光源配合的光学系统，且照明单元能够在术野区域内形成照明光斑，并在至少与照明光斑相邻的范围内形成辅助照明区，辅助照明区的照度低于照明光斑的照度。

该手术灯，由于照明单元不仅能够在术野区域内形成照明光斑，在与照明光斑的相邻范围内还形成辅助照明区，以提高照明光斑相邻区域的照度，进而减小术野照明光斑区域内和区域外的照度反差，提高整个视野内照明的均匀性，改变人眼视野内的照明的平均亮度或者照度，减少炫光，从而提高医生长期观察的舒适性。

申请人：南京迈瑞生物医疗电子有限公司
地址：211100 江苏省南京市江宁经济技术开发区正方中路666号
国籍：CN
代理机构：深圳市深佳知识产权代理事务所(普通合伙)
代理人：王仲凯
更多信息请下载全文后查看。

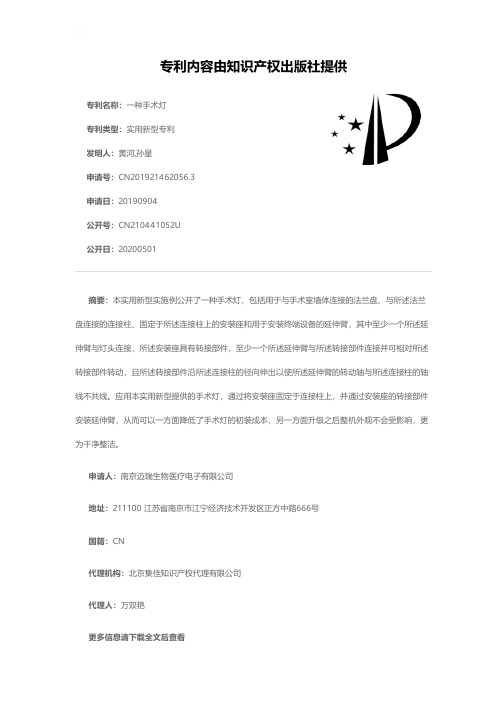

专利名称：一种手术灯
专利类型：实用新型专利
发明人：黄河,孙星
申请号：CN201921462056.3申请日：20190904
公开号：CN210441052U
公开日：
20200501
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种手术灯，包括用于与手术室墙体连接的法兰盘、与所述法兰盘连接的连接柱、固定于所述连接柱上的安装座和用于安装终端设备的延伸臂，其中至少一个所述延伸臂与灯头连接，所述安装座具有转接部件，至少一个所述延伸臂与所述转接部件连接并可相对所述转接部件转动，且所述转接部件沿所述连接柱的径向伸出以使所述延伸臂的转动轴与所述连接柱的轴线不共线。

应用本实用新型提供的手术灯，通过将安装座固定于连接柱上，并通过安装座的转接部件安装延伸臂，从而可以一方面降低了手术灯的初装成本，另一方面升级之后整机外观不会受影响，更为干净整洁。

申请人：南京迈瑞生物医疗电子有限公司
地址：211100 江苏省南京市江宁经济技术开发区正方中路666号
国籍：CN
代理机构：北京集佳知识产权代理有限公司
代理人：万双艳
更多信息请下载全文后查看。

专利名称：一种医疗手术专用照明灯专利类型：实用新型专利
发明人：杨秀华,杨武森,龙建军
申请号：CN201721825920.2
申请日：20171224
公开号：CN207610115U
公开日：
20180713
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医疗手术专用照明灯，包括底座；所述底座上表面左端焊接有电箱，右端焊接有设备箱；所述设备箱内部设置有无菌室、清洗室和干燥室；所述无菌室内设置有紫外线灭菌灯；所述清洗室内设置有超声波清洗机；所述干燥室内设有电热恒温干燥箱；底座上表面焊接有支撑杆；所述支撑杆与伸缩杆固定；所述伸缩杆顶端焊接有摆放台；所述摆放台上表面固定有固定杆；所述固定杆外侧安装有旋转套筒；所述旋转套筒之间连接有第一连接杆；所述第一连接杆右端的固定杆下端与第二连接杆一端连接；所述第二连接杆一端与第三连接杆连接；所述第三连接杆一端焊接在灯架上表面；所述灯架内设有吸尘净化器；本实用新型多功能合一，使用方便，效果好。

申请人：杨秀华,杨武森,龙建军
地址：556000 贵州省黔东南苗族侗族自治州人民医院胸乳外科医师办公室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种手术灯
专利类型：发明专利
发明人：刘培洲
申请号：CN201510725241.7申请日：20151028
公开号：CN105318230A
公开日：
20160210
专利内容由知识产权出版社提供
摘要：本发明涉及一种手术灯，由外到内依次包括外罩、反射镜、滤镜、灯泡、平面玻璃板、灯把，所述反射镜上部设有圆形孔，所述外罩和所述反射镜之间通过所述圆形孔形成散热通道，所述平面玻璃板结合于所述反射镜与所述外罩底部的固接处，所述平面玻璃板与所述反射镜之间形成内部空间，所述平面玻璃板的中央位置处设有灯把，所述灯把的中央位置上安装有灯泡，所述灯泡在平面玻璃板上方的内部空间中，所述灯泡周围设有灯杯，所述灯杯周边由内到外设有滤镜a和滤镜b，本发明的有益效果是：本发明手术灯具有更宽的可见光透射波段，以及更高波段的红外线反射波段，从而具有更为优良的可见光透光性及红外线隔热性。

申请人：刘培洲
地址：242300 安徽省宣城市竹峰办事处瓦窑村后坑坞组25号
国籍：CN
更多信息请下载全文后查看。

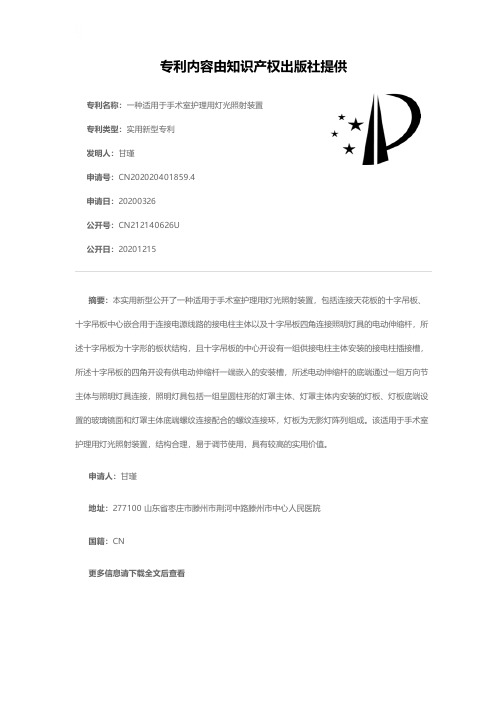

专利名称：一种适用于手术室护理用灯光照射装置专利类型：实用新型专利
发明人：甘瑾
申请号：CN202020401859.4
申请日：20200326
公开号：CN212140626U
公开日：
20201215
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种适用于手术室护理用灯光照射装置，包括连接天花板的十字吊板、十字吊板中心嵌合用于连接电源线路的接电柱主体以及十字吊板四角连接照明灯具的电动伸缩杆，所述十字吊板为十字形的板状结构，且十字吊板的中心开设有一组供接电柱主体安装的接电柱插接槽，所述十字吊板的四角开设有供电动伸缩杆一端嵌入的安装槽，所述电动伸缩杆的底端通过一组万向节主体与照明灯具连接，照明灯具包括一组呈圆柱形的灯罩主体、灯罩主体内安装的灯板、灯板底端设置的玻璃镜面和灯罩主体底端螺纹连接配合的螺纹连接环，灯板为无影灯阵列组成。

该适用于手术室护理用灯光照射装置，结构合理，易于调节使用，具有较高的实用价值。

申请人：甘瑾
地址：277100 山东省枣庄市滕州市荆河中路滕州市中心人民医院
国籍：CN
更多信息请下载全文后查看。

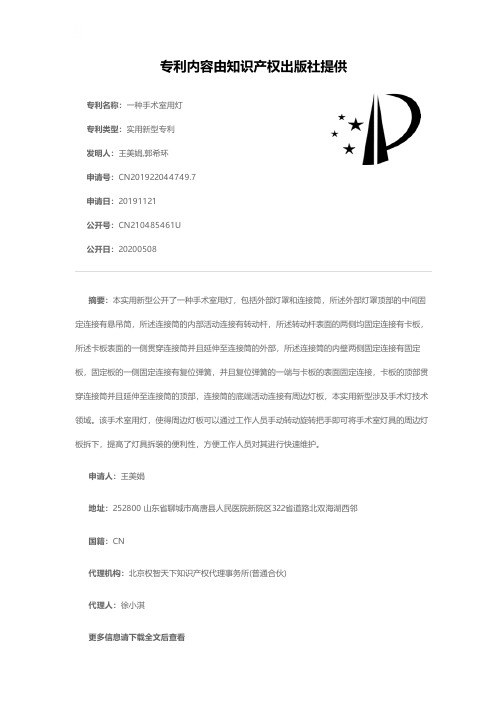

专利名称：一种手术室用灯
专利类型：实用新型专利
发明人：王美娟,郭希环
申请号：CN201922044749.7申请日：20191121
公开号：CN210485461U
公开日：
20200508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种手术室用灯，包括外部灯罩和连接筒，所述外部灯罩顶部的中间固定连接有悬吊筒，所述连接筒的内部活动连接有转动杆，所述转动杆表面的两侧均固定连接有卡板，所述卡板表面的一侧贯穿连接筒并且延伸至连接筒的外部，所述连接筒的内壁两侧固定连接有固定板，固定板的一侧固定连接有复位弹簧，并且复位弹簧的一端与卡板的表面固定连接，卡板的顶部贯穿连接筒并且延伸至连接筒的顶部，连接筒的底端活动连接有周边灯板，本实用新型涉及手术灯技术领域。

该手术室用灯，使得周边灯板可以通过工作人员手动转动旋转把手即可将手术室灯具的周边灯板拆下，提高了灯具拆装的便利性，方便工作人员对其进行快速维护。

申请人：王美娟
地址：252800 山东省聊城市高唐县人民医院新院区322省道路北双海湖西邻
国籍：CN
代理机构：北京权智天下知识产权代理事务所(普通合伙)
代理人：徐小淇
更多信息请下载全文后查看。

专利名称：一种医用手术无影照明系统
专利类型：发明专利
发明人：孙惠杰,周国辉,段喜萍,魏洪伟,付佳兴,张军,李英梅,于延,王建华,韩贤东,肖鑫,张明宇,赵微,赵丽,黄亮,贺
裕,王金江,吴雪,丁金凤,崔艳玲,朱海龙,邵晶波,王明
华,季伟东,魏英智,戴家树,龙怡彤,谢巍,董天祯
申请号：CN201410353532.3
申请日：20140717
公开号：CN104100892A
公开日：
20141015
专利内容由知识产权出版社提供
摘要：本发明公开了一种医用手术无影照明系统，本发明中灯体会根据检测到的信号自动调整位置，无需医生手动调整，使得操作医生不用发指令让助手调整灯体或自己调整灯体，减少了操作步骤，增加医生的手术效率，保持医生在手术过程中心理平静，减少手术失误，并且也减小了感染风险，同时内侧设置增透膜，可以提高光线透过率，提高照明亮度。

增透膜设计为厚度从边缘到中心逐渐变薄，可以产生凹透镜的效果，使光线产生散射，增大发光角度，可使发光角度大于270°，在风扇和转球的带动下，气流从散热孔进入，通过通孔和底座，从风扇处吹出，形成了一个气流通道，提高了散热效果。

申请人：哈尔滨师范大学
地址：150025 黑龙江省哈尔滨市利民经济开发区师大路1号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种医院骨科手术用可调节手术灯专利类型：实用新型专利
发明人：潘雪萍,陆琰,屠盼盼,王婷婷
申请号：CN201920066667.X
申请日：20190116
公开号：CN209893180U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种医院骨科手术用可调节手术灯，具体涉及医疗设备领域，包括壳体，所述壳体内部固定设有导热金属板，所述导热金属板底部固定设有下导热硅胶层以及顶部设有上导热硅胶层，所述上导热硅胶层顶部设有冷却管，所述冷却管截面设置为半圆形，所述冷却管由橡胶制成，所述冷却管顶部贯穿设有第一连接管，所述第一连接管端部设有水冷循环管，所述壳体顶部贯穿设有第二连接管，所述第二连接管端部设有风冷循环管，所述下导热硅胶层底部设有照明组件。

本实用新型通过使用风冷与水冷两种方式进行同步换热，实际使用时冷却效果较好，可以有效避免手术环境内温度上升，而影响医护人员正常手术过程的情况发生。

申请人：湖州市第一人民医院
地址：313000 浙江省湖州市吴兴区广场后路158号
国籍：CN
代理机构：北京中知法苑知识产权代理事务所(普通合伙)
代理人：李明
更多信息请下载全文后查看。

专利名称：一种新型手术灯子灯专利类型：实用新型专利
发明人：彭世帅,张剑波
申请号：CN202121954820.6申请日：20210819
公开号：CN215808060U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗设备技术领域，且公开了一种新型手术灯子灯，包括底座，所述底座的顶部固定安装有支杆，所述支杆的上端固定安装有工作台，所述工作台的外表面固定安装有把手，所述工作台的外表面固定安装有位于把手之间的连接杆，连接杆的上端固定连接有下套杆。

本实用新型通过设置第一弹簧、齿槽套块和齿牙，通过向下拉动齿槽套块，使得齿槽套块沿着下套杆的外表面向下移动与齿牙分离，分离后转动上套杆，使得上套杆带动灯外壳以下套杆轴心转动，当转动到合适位置时再松开齿槽套块，由于第一弹簧的弹性作用，使得齿槽套块沿着下套杆的外表面向上移动与齿牙啮合，从而达到调节角度的目的，保障角度调节安装的稳定性。

申请人：费普顿(南京)医疗科技有限公司
地址：211300 江苏省南京市经济开发区凤山路1号
国籍：CN
代理机构：上海互顺专利代理事务所(普通合伙)
代理人：韦志刚
更多信息请下载全文后查看。

一种心血管外科照射角度可调节的手术灯的制作方法本实用新型涉及医疗器械技术领域。

背景技术：手术灯，是手术中使用的照明灯具，有冷光、高亮度等特点，并有手术要求的色温。

传统的手术灯通常在灯体上设置有多个角度不同的光源，这就使得整个灯体体积很大，而且很重，需要调节手术灯位置时很麻烦，而且会占用很大空间，使用过程中通常通过移动整个灯体的位置来实现不同区域的照明，给医务人员带来很大操作难度。

同时，在调节光照角度时，传统的手术灯调节角度有限，也会出现一定程度死角，这就需要医务人员手持光源进行补光，长时间操作，非常累，而且不稳定。

技术实现要素：本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种心血管外科照射角度可调节的手术灯。

使用时，设置有多处转动和滑动机构，照明灯位置调节方便，有利于找到照明灯合适的工作位置，实现一定范围内的全覆盖效果；采用电动调节方式，使用简单，调节灵活，减轻操作人员工作负担；体积小，占用空间小。

本实用新型采用的技术方案是：提供一种心血管外科照射角度可调节的手术灯，包括支架；支架的横杆与竖杆转动连接；支架前端竖直方向上固定有电动推杆；电动推杆的动力输出端连接有A驱动电机；A 驱动电机的动力输出端固定有水平方向的C型滑座；C型滑座内滑动配合有圆弧滑板，上端前侧固定有水平方向的B驱动电机；B驱动电机的动力输出端安装有齿轮；圆弧滑板底端滑动配合有滑块，顶部一侧安装有齿条；齿轮与齿条啮合；滑块底端固定有水平方向的C驱动电机；C驱动电机的动力输出端连接有竖直方向的照明灯。

进一步优化本技术方案，一种心血管外科照射角度可调节的手术灯的照明灯外壳底部安装有反射罩。

进一步优化本技术方案，一种心血管外科照射角度可调节的手术灯的圆弧滑板底端和滑块上端均固定有磁性材料，圆弧滑板与滑块磁性连接。

本实用新型与传统手术灯相比，其有益效果在于：1、支架能进行角度和高度调节，确定大体位置；设置有多处转动和滑动机构，调节方式多，方便进行具体位置调节；采用C型滑座和圆弧滑板，保证圆弧滑板底端照明装置正常滑动的同时减少占用体积，节省空间；采用电动调节结构，减轻操作人员工作负担，减小操作难度；2、反射罩能够进行小角度转动，通过对光线的反射进行照明位置的小角度调节；3、磁性材料能够方便滑块吸附在圆弧滑板上，方便滑块固定在最佳工作位置，并且拆卸方便。
