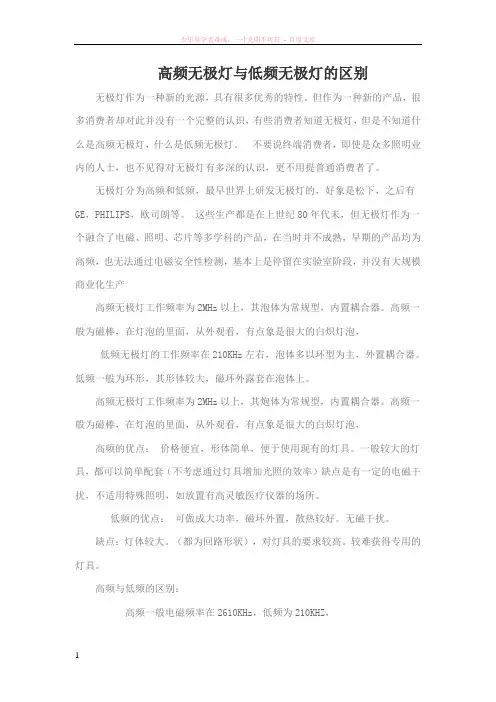

高频无极灯与低频无极灯的区别无极灯作为一种新的光源，具有很多优秀的特性。
但作为一种新的产品，很多消费者却对此并没有一个完整的认识，有些消费者知道无极灯，但是不知道什么是高频无极灯，什么是低频无极灯。
不要说终端消费者，即使是众多照明业内的人士，也不见得对无极灯有多深的认识，更不用提普通消费者了。
无极灯分为高频和低频，最早世界上研发无极灯的，好象是松下，之后有GE，PHILIPS，欧司朗等。
这些生产都是在上世纪80年代未，但无极灯作为一个融合了电磁、照明、芯片等多学科的产品，在当时并不成熟，早期的产品均为高频，也无法通过电磁安全性检测，基本上是停留在实验室阶段，并没有大规模商业化生产高频无极灯工作频率为2MHz以上，其泡体为常规型，内置耦合器。
高频一般为磁棒，在灯泡的里面，从外观看，有点象是很大的白炽灯泡，低频无极灯的工作频率在210KHz左右，泡体多以环型为主，外置耦合器。
低频一般为环形，其形体较大，磁环外露套在泡体上。
高频无极灯工作频率为2MHz以上，其炮体为常规型，内置耦合器。
高频一般为磁棒，在灯泡的里面，从外观看，有点象是很大的白炽灯泡，高频的优点：价格便宜，形体简单，便于使用现有的灯具。
一般较大的灯具，都可以简单配套（不考虑通过灯具增加光照的效率）缺点是有一定的电磁干扰，不适用特殊照明，如放置有高灵敏医疗仪器的场所。
低频的优点：可做成大功率，磁环外置，散热较好。
无磁干扰。
缺点：灯体较大。
（都为回路形状），对灯具的要求较高。
较难获得专用的灯具。
高频与低频的区别：高频一般电磁频率在2610KHz，低频为210KHZ，缺点：电磁干扰严重，高频无极灯（High Frequency Electronic Discharge Lamp）是集最新电子节电技术与电光源技术于一体的高科技新型的光源，它不用灯丝，采用磁场来激励气体放电、发光，具有高效节能、绿色环保、长寿命等诸多优点。
高频无极灯是由激励电源，功率耦合器和灯泡三部分组成，激励源产生一个2Mhz以上的电频电流，它经馈线送至功率耦合器。

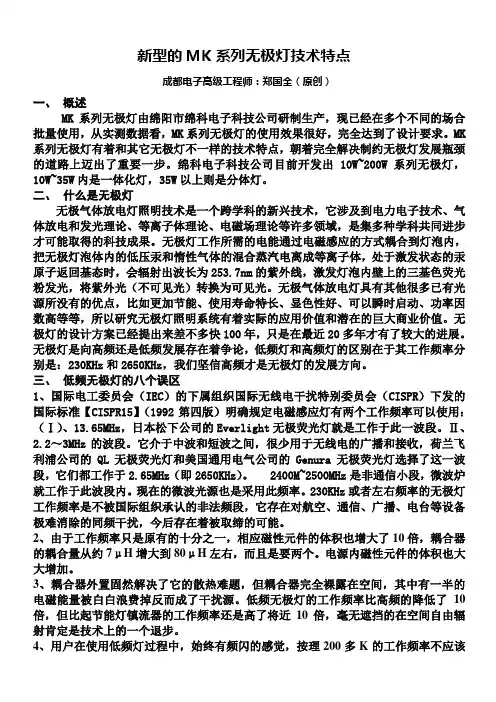

新型的MK系列无极灯技术特点成都电子高级工程师：郑国全（原创）一、概述MK系列无极灯由绵阳市绵科电子科技公司研制生产，现已经在多个不同的场合批量使用，从实测数据看，MK系列无极灯的使用效果很好，完全达到了设计要求。
MK 系列无极灯有着和其它无极灯不一样的技术特点，朝着完全解决制约无极灯发展瓶颈的道路上迈出了重要一步。
绵科电子科技公司目前开发出10W~200W系列无极灯，10W~35W内是一体化灯，35W以上则是分体灯。
二、什么是无极灯无极气体放电灯照明技术是一个跨学科的新兴技术，它涉及到电力电子技术、气体放电和发光理论、等离子体理论、电磁场理论等许多领域，是集多种学科共同进步才可能取得的科技成果。
无极灯工作所需的电能通过电磁感应的方式耦合到灯泡内，把无极灯泡体内的低压汞和惰性气体的混合蒸汽电离成等离子体，处于激发状态的汞原子返回基态时，会辐射出波长为253.7nm的紫外线，激发灯泡内壁上的三基色荧光粉发光，将紫外光（不可见光）转换为可见光。
无极气体放电灯具有其他很多已有光源所没有的优点，比如更加节能、使用寿命特长、显色性好、可以瞬时启动、功率因数高等等，所以研究无极灯照明系统有着实际的应用价值和潜在的巨大商业价值。
无极灯的设计方案已经提出来差不多快100年，只是在最近20多年才有了较大的进展。
无极灯是向高频还是低频发展存在着争论，低频灯和高频灯的区别在于其工作频率分别是：230KHz和2650KHz，我们坚信高频才是无极灯的发展方向。
三、低频无极灯的八个误区1、国际电工委员会（IEC）的下属组织国际无线电干扰特别委员会（CISPR）下发的国际标准【CISPR15】（1992第四版）明确规定电磁感应灯有两个工作频率可以使用：（Ⅰ）、13.65MHz，日本松下公司的Everlight无极荧光灯就是工作于此一波段。
Ⅱ、2.2～3MHz的波段。
它介于中波和短波之间，很少用于无线电的广播和接收，荷兰飞利浦公司的QL无极荧光灯和美国通用电气公司的Genura无极荧光灯选择了这一波段，它们都工作于2.65MHz（即2650KHz）。
一、无极灯工作原理:无极灯亦称电磁感应灯(INDUCTION LAMP,由镇流器、耦合器和玻泡(灯管三部分组成。
由于工作频率不同可分为高频无极与低频无极灯。
高频无极灯以泡型内耦合方式为主,工作频率为2.65MHz;低频无极灯以管型、环形外耦合方式为主工作频率为250KHz。
无极灯灯内没有灯丝或电极,仅由空心放电灯泡(灯管和耦合器组成。
它是通过专制镇流器的电磁场以感应的方式耦合到灯内,使灯泡(灯管内的气体雪崩电离,形成等离子体,等离子体受激原子返回基态时辐射出253.7nm的紫外线,灯泡(灯管内壁的荧光粉受到253.7nm的紫外线激发产生可见光。
低频无极灯为磁环外置式结构无极灯。
通过镇流器将高频信号传输至缠绕在环形磁芯的线圈上,使得磁芯内部形成闭合感应磁场,通过环形感应电场耦合形成等离子体放电,激发Hg原子产生253.7nm 谱线辐射,进而激发荧光粉发出可见光。
二、无极灯的优势特点:1 超长使用寿命无极灯光源平均使用寿命达6万小时,是传统白炽灯的50倍,节能灯的10倍,HID的5倍。
2 显著的节能效果光效达到80Lm/w,比白炽灯节能80%,比节能灯节能50%,比传统HID节能40%。
3 优异的显色性显色性大于80,比传统金卤灯提高30%,比高压钠灯提高4倍,还原物体最真实的颜色。
4 良好的光衰特性2000小时光衰小于5%,20000小时光衰小于15%,远远好于传统光源。
5 稳定无频闪灯光稳定,无闪烁,且高照度,低眩光,光色舒适,有利于视力健康。
6 绿色环保无污染通过国家EMC检测无电磁污染,可回收率达到95%。
7 工作电压稳定无论供电电压如何变化,光源工作电压始终保持不变,特别适用于功率波动大的场所。
环境温度在-20℃到+50℃照常稳定工作,无需维护照管。
8 瞬间启动由于采用电磁耦合方式工作,不存在普通汞灯、金卤灯启动的预热问题,启动和再启动可瞬间点亮。
三、主流光源优劣对比表:名称优缺点评比高压钠灯缺点:耗能大。

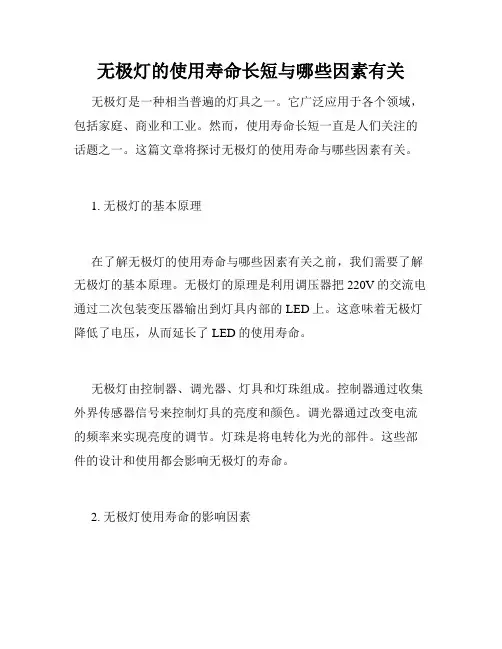

无极灯的使用寿命长短与哪些因素有关无极灯是一种相当普遍的灯具之一。
它广泛应用于各个领域，包括家庭、商业和工业。
然而，使用寿命长短一直是人们关注的话题之一。
这篇文章将探讨无极灯的使用寿命与哪些因素有关。
1. 无极灯的基本原理在了解无极灯的使用寿命与哪些因素有关之前，我们需要了解无极灯的基本原理。
无极灯的原理是利用调压器把220V的交流电通过二次包装变压器输出到灯具内部的LED上。
这意味着无极灯降低了电压，从而延长了LED的使用寿命。
无极灯由控制器、调光器、灯具和灯珠组成。
控制器通过收集外界传感器信号来控制灯具的亮度和颜色。
调光器通过改变电流的频率来实现亮度的调节。
灯珠是将电转化为光的部件。
这些部件的设计和使用都会影响无极灯的寿命。
2. 无极灯使用寿命的影响因素无极灯的使用寿命有很多影响因素。
下面我们将讨论几个主要的因素。
（1）温度温度是影响无极灯使用寿命的主要因素之一。
在高温环境下，LED灯珠的寿命会明显缩短。
无极灯的良好散热设计可以帮助降低温度，延长LED灯珠的寿命。
另外，温度的变化还会影响调光器和控制器的性能。
如果温度太低，则可能会导致电子元器件失灵。
因此，为了延长使用寿命，无极灯应该在适宜的环境温度下使用。
（2）电源质量电源是无极灯的基础。
不同的电源质量差异会影响调光器和控制器的性能。
劣质的电源可能会导致电路失灵或造成电压不稳定，从而对灯具和LED灯珠造成损害。
为了提高使用寿命，建议使用高品质的电源，并定期检查电源性能，确保其正常工作。
（3）LED灯珠的品质LED灯珠的品质也是影响无极灯使用寿命的因素之一。
LED灯珠的品质因素包括亮度、颜色温度、波长等。
不同品质的LED灯珠会有不同的使用寿命，而且质量差的LED灯珠容易造成发光衰减和电解质化现象，从而缩短灯珠的使用寿命。
因此，为了延长使用寿命，选择质量好、性能稳定的LED灯珠非常重要。
（4）使用环境使用环境也是影响无极灯使用寿命的因素之一。
无极灯广泛应用于各种环境，包括室内和室外。

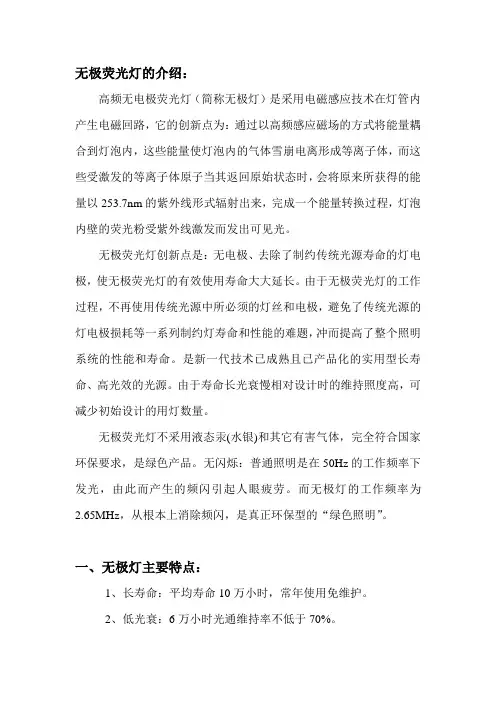

无极荧光灯的介绍：高频无电极荧光灯（简称无极灯）是采用电磁感应技术在灯管内产生电磁回路，它的创新点为：通过以高频感应磁场的方式将能量耦合到灯泡内，这些能量使灯泡内的气体雪崩电离形成等离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获得的能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯泡内壁的荧光粉受紫外线激发而发出可见光。
无极荧光灯创新点是：无电极、去除了制约传统光源寿命的灯电极，使无极荧光灯的有效使用寿命大大延长。
由于无极荧光灯的工作过程，不再使用传统光源中所必须的灯丝和电极，避免了传统光源的灯电极损耗等一系列制约灯寿命和性能的难题，冲而提高了整个照明系统的性能和寿命。
是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。
由于寿命长光衰慢相对设计时的维持照度高，可减少初始设计的用灯数量。
无极荧光灯不采用液态汞(水银)和其它有害气体，完全符合国家环保要求，是绿色产品。
无闪烁：普通照明是在50Hz的工作频率下发光，由此而产生的频闪引起人眼疲劳。
而无极灯的工作频率为2.65MHz，从根本上消除频闪，是真正环保型的“绿色照明”。
一、无极灯主要特点：1、长寿命：平均寿命10万小时，常年使用免维护。
2、低光衰：6万小时光通维持率不低于70%。
3、高显色CRI：≥80，色彩分辨更逼真。
4、高功率因数：功率因数≥0.95 。
5、系统光效：70-90Lm/w。
6、快速启动：即开即亮(具有热灯瞬时启动能力,与HID灯比,具有明显优势)。
7、谐波含量低：THD≤8%，达到国际L级标准8、无闪烁：200～300KHZ高频工作，光线柔和，保护视力。
9、可选色温范围广（2720-6500K），可满足各种场合需求。
10、恒功率：电源电压波动±10%而功率变化小于3%，保证光输出恒定。
11、环境适应性强，在-25℃~+40℃的环境下正常工作，可以设计在-40℃工作的灯泡。
12、适用电压范围：170 ～264V AC13、易于实现智能调光控制，最大限度实现节能。
高压钠灯、无极灯、LED隧道灯节能对比表比较项目高压钠灯无极灯照明方案LED灯照明方案（取代后设计）配用电器和光源100W 2140盏；250W 300盏；400W 918盏；70W 2140盏；150W 300盏；250W 918盏；56W 2140盏；84W 300盏；182W 918盏；整灯功率115W、280W、460W 72W、153W、256W 64W、96W、208W视觉效果黄色，光色较混浊，颜色失真暖色光，柔和、舒适接近自然光，光线平稳，柔和、舒适整灯性能和绝大多数其他放电灯一样，高压钠灯有负伏安特性，这意味着使用时需串联限流元件，最常用的是电感性镇流元件。
电压波动对照度无影响，使用寿命长，外接10V直流电源控制信号时可进行调光只全功率40﹪左右。
使用交流宽电压输入的稳压恒流驱动器，可接在原有隧道灯具上使用；电压波动对照度无影响，对单个灯具可实施远程控制系统，针对不同的时间段，进行调光。
实际使用寿命6000－12000h 80000h 100000h 光源质保时间1年5年（整灯）5年（整灯）数量盏盏盏电费统计总功率：115W×2140+280W×300+460×918=752.38kw；AM8:00-PM6:00 亮1/2；用电量是 752.38kw/时×10×0.5=3761.9kw；电费是3761.9x0.85元/度＝3197.615元；PM6:00-PM12:00 全亮；用电量是 752.38kw/时×6=4514.28kw；电费是 4514.28×0.85元/度＝3837.138元；PM12:00-AM8:00 亮1/4；用电量是 752.38kw/时×8×0.25=1504.76w；电费是1504.76×0.85元/度＝1279.046元；每天耗电量：9780.94kw每天电费：8313.799元总功率：72W×2140+153W×300+256×918=434.988kw；AM8:00-PM6:00 亮1/2；用电量是 434.988kw/时×10×0.5=2174.94kw；电费是2174.94×0.85元/度＝1848.699元；PM6:00-PM12:00 全亮；用电量是 434.988kw/时×6=2609.928kw；电费是 2609.928×0.85元/度＝2218.439元；PM12:00-AM8:00 亮1/4；用电量是 434.988kw/时×8×0.25=869.976kw；电费是869.976×0.85元/度＝739.48元；每天耗电量：5654.844kw每天电费：4806.617元总功率：64W×2140+96W×300+208×918=356.704kw；AM8:00-PM6:00 亮1/2；用电量是 356.704kw/时×10×0.5=1783.52w；电费是1783.52×0.85元/度＝1515.992元；PM6:00-PM12:00 全亮；用电量是 356.704kw/时×6=2140.224kw；电费是 2140.224×0.85元/度＝1819.19元；PM12:00-AM8:00 亮1/4；用电量是 356.704w/时×8×0.25=713.408w；电费是713.408×0.85元/度＝606.397元；每天耗电量：4637.152kw每天电费：3941.579元LED灯具替代后使用效果替换LED灯具后，1天24小时比无极灯节省电费865.038元，一年比无极灯节省电费315738.87元；1天24小时比高压钠灯节省电费4372.22元，一年比高压钠灯节省电费1595860.3元。
LVD无极灯与大功率LED比较一、 无极灯的工作原理：低频无极灯，它是基于荧光灯气体放电和高频电磁感应两个熟知原理相结合的一种光源，由于灯泡内没有灯丝或电极，因此不存在限制光源寿命的必然组件，一般理论寿命可达数万小时以上。
主要由高频发生器、功率耦合器和玻璃泡壳三部分组成。
其发光原理是：在输入一定范围的电源电压后，高频发生器产生230KHZ高频恒电压送给功率耦合器，由功率耦合器在玻璃壳内的放电空间内建立静电强磁场，对放电空间内的大气进行电离，并生产强紫外光，玻璃泡壳内壁的三基色荧光粉受强紫外光激励发光。
LED即半导体发光二极管。
LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。
半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个“P-N结”。
当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长决定光的颜色，是由形成P-N结材料决定的。
无极灯是无电极气体放电荧光灯的简称，寿命长、节能效果显著，安全性高，绿色环保等；适用于工厂车间、学校教室、图书馆、温室蔬菜植物棚、礼堂大厅、会议室、大型商场天花板、很高的厂房、运动场、隧道、交通复杂地带（路灯、标志灯、桥梁灯）、地铁站、火车店危险地域或照明下水灯、城市亮化泛光照明、景观绿化照明等，特别适用于高危和换灯困难且维护费用昂贵的重要场所。
二、低频无极灯和LED 技术对比：低频无极灯与LED 二极管光源的优势对比：比较项目 低频无极灯 LED 二极管光源技术名称及特点 Low Voltage Discharge 低电压电磁感应发光 面光源，适合大功率功能照明Lighting Emit Diode固体发光二极管点光源，适合显示照明 技术先进性 2000 年开始研发，2004 年开始销售。
