单相半波可控整流电路实验报告

单相半波可控整流电路实验报告实验目的:
通过单相半波可控整流电路实验，掌握半波可控整流电路的性能及其参数的测量方法。

实验原理:
单相半波可控整流电路是一种电源型可控整流电路，其主要由晶闸管、变压器、电感、电容等元器件组成。

在正半周中，晶闸管把电源电压加到负载上;而在负半周中，集电极电压为零，晶闸管闭合，负载电压等于零。

当控制角度为α时，输出电压的平均值为2Umax/π,当负载电流为I时，晶闸管的导通持续时间为
t=α/360°,输出电压的有效值为Vrms=Umax/√2。

实验装置:
单相半波可控整流电路实验用途是：通过观察电路实验现象，掌握半波可控整流电路的性能，熟悉参数的测量方法和标定；这是电力电子技术中最基础的实验之一。

实验内容：
1. 熟悉半波可控整流电路的构造和工作原理；
2. 测量晶闸管电流和电压值；
3. 手动测量及用示波器观测负载电压和电流波形；
4. 测量晶闸管控制角度和电压设定值；
5. 测量电路输入和输出电流及功率。

实验结果和分析：
在实验中，得到了以下结果：
1. 测得晶闸管最大电压为500V，维斯基电压为1.25V；
2. 测得晶闸管最大电流为20A，输入电流为3A左右；
3. 测得晶闸管的最大功率为120W，输入功率为2.1W左右；
4. 使用示波器测量输出电压及电流波形，可以直观的看到波形
的正弦性和对称性。

总结：
通过该实验，深刻理解半波可控整流电路的原理及性能，掌握
了半波可控整流电路的电路构建与参数测量方法。

同时，加深了
对电力电子器件的认识，为今后的学习和研究奠定了坚实的基础。

电力电子技术实验报告实验名称：单相半波可控整流电路的仿真与分析班级：自动化091 组别： 08 成员：职业技术学院信息工程学院年月日一. 单相半波可控整流电路(电阻性负载) ................................................ 错误!未定义书签。

1. 电路的结构与工作原理 (8)2. 单相半波整流电路建模................................................................... 错误!未定义书签。

3. 仿真结果与分析 (5)4. 小结 (8)二. 单相半波可控整流电路(阻-感性负载) ............................................... 错误!未定义书签。

1. 电路的结构与工作原理................................................................... 错误!未定义书签。

2. 单相半波整流电路建模................................................................... 错误!未定义书签。

3. 仿真结果与分析............................................................................... 错误!未定义书签。

4. 小结................................................................................................... 错误!未定义书签。

三. 单相半波可控整流电路(阻-感性负载加续流二极管) ....................... 错误!未定义书签。

1. 电路的结构与工作原理................................................................... 错误!未定义书签。

一、实验目的1. 理解单相半波可控整流电路的工作原理。

2. 掌握单结晶体管触发电路的调试方法。

3. 研究单相半波可控整流电路在不同负载条件下的工作特性。

4. 计算整流电压和整流电流的平均值及电流的有效值。

二、实验原理单相半波可控整流电路主要由变压器、晶闸管、负载电阻和触发电路组成。

晶闸管在触发电路的控制下导通，实现交流电到直流电的转换。

通过调节触发电路，可以改变晶闸管导通的时刻，从而改变输出电压的平均值。

三、实验仪器与设备1. 单相半波可控整流电路实验板2. 直流电压表3. 直流电流表4. 交流电压表5. 单结晶体管触发电路6. 电源7. 负载电阻四、实验步骤1. 搭建实验电路：根据实验板上的接线图，连接变压器、晶闸管、负载电阻和触发电路。

2. 调试触发电路：调整触发电路的参数，确保晶闸管在适当的时刻导通。

3. 观察波形：使用示波器观察晶闸管各点电压波形，记录波形特征。

4. 测试不同负载：更换不同阻值的负载电阻，观察输出电压和电流的变化。

5. 计算平均值和有效值：根据实验数据，计算整流电压和整流电流的平均值及电流的有效值。

五、实验结果与分析1. 电阻性负载：当负载为电阻时，输出电压和电流的平均值与晶闸管导通角度成正比。

随着控制角增大，输出电压降低，输出电流增大。

2. 电感性负载：当负载为电感性时，输出电压和电流的平均值与晶闸管导通角度成反比。

随着控制角增大，输出电压升高，输出电流降低。

3. 续流二极管：在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

六、实验结论1. 单相半波可控整流电路可以实现交流电到直流电的转换，输出电压和电流的平均值与晶闸管导通角度有关。

2. 在电感性负载中，加入续流二极管可以改善输出电压波形，降低晶闸管的电流峰值。

3. 实验结果与理论分析基本一致。

七、实验心得1. 通过本次实验，加深了对单相半波可控整流电路工作原理的理解。

2. 掌握了单结晶体管触发电路的调试方法，提高了动手能力。

一、实验目的1. 理解和掌握单相整流电路的工作原理和特性。

2. 学习使用整流元件（如二极管）将交流电转换为直流电。

3. 分析不同整流电路（如单相半波整流和单相全波整流）的输出波形和效率。

4. 掌握使用示波器等仪器对整流电路进行测试和分析的方法。

二、实验原理整流电路是将交流电（AC）转换为直流电（DC）的电路。

在单相整流电路中，通常使用二极管作为整流元件。

以下是两种常见的单相整流电路：1. 单相半波整流电路：该电路仅利用交流电的正半周进行整流，而负半周则由负载电阻自行放电。

其输出电压为脉动直流电，含有较大的纹波。

2. 单相全波整流电路：该电路利用交流电的正半周和负半周进行整流，通过两个二极管交替导通，使得负载上得到较为平滑的直流电。

三、实验仪器与设备1. 交流电源2. 二极管3. 电阻4. 示波器5. 连接线6. 负载电阻7. 电压表8. 电流表四、实验步骤1. 搭建单相半波整流电路：- 将交流电源的正极连接到二极管的阳极，负极连接到阴极。

- 将负载电阻连接到二极管的阴极和交流电源的负极。

- 使用示波器观察输出电压波形。

2. 搭建单相全波整流电路：- 将两个二极管反向并联，即一个二极管的阳极连接到另一个二极管的阴极。

- 将交流电源的正极连接到一个二极管的阳极，负极连接到另一个二极管的阴极。

- 将负载电阻连接到两个二极管的阴极和交流电源的负极。

- 使用示波器观察输出电压波形。

3. 测试和比较两种整流电路的输出：- 使用电压表和电流表分别测量两种整流电路的输出电压和电流。

- 比较两种整流电路的输出波形、电压和电流。

五、实验结果与分析1. 单相半波整流电路：- 输出电压波形为脉动直流电，含有较大的纹波。

- 输出电压和电流的平均值较低。

2. 单相全波整流电路：- 输出电压波形为较为平滑的直流电，纹波较小。

- 输出电压和电流的平均值较高。

六、实验总结通过本次实验，我们成功搭建了单相半波整流和单相全波整流电路，并对其进行了测试和分析。

实验一、单相半波可控整流电路实验王季诚（20101496）一、实验目的（1）掌握单结晶体管触发电路的调试步骤和方法。

（2）掌握单相半波可控整流电路在电阻负载及电阻电感性负载时的工作情况。

（3）了解续流二极管的作用。

二、实验所需挂件及附件5 D42 三相可调电阻6 双踪示波器自备7 万用表自备三、实验线路及原理单结晶体管触发电路的工作原理及线路图已在1-3节中作过介绍。

将DJK03-1挂件上的单结晶体管触发电路的输出端“G”和“K”接到DJK02挂件面板上的反桥中的任意一个晶闸管的门极和阴极，并将相应的触发脉冲的钮子开关关闭（防止误触发），图中的R负载用D42三相可调电阻，将两个900Ω接成并联形式。

二极管VD1和开关S1均在DJK06挂件上，电感L d在DJK02面板上，有100mH、200mH、700mH 三档可供选择，本实验中选用700mH。

直流电压表及直流电流表从DJK02挂件上得到。

图3-6单相半波可控整流电路四、实验内容（1）单结晶体管触发电路的调试。

（2）单结晶体管触发电路各点电压波形的观察并记录。

（3）单相半波整流电路带电阻性负载时U d/U2= f(α)特性的测定。

（4）单相半波整流电路带电阻电感性负载时续流二极管作用的观察。

五、预习要求（1）阅读电力电子技术教材中有关单结晶体管的内容，弄清单结晶体管触发电路的工作原理。

（2）复习单相半波可控整流电路的有关内容，掌握单相半波可控整流电路接电阻性负载和电阻电感性负载时的工作波形。

（3）掌握单相半波可控整流电路接不同负载时U d、I d的计算方法。

六、实验方法（1）单结晶体管触发电路的调试将DJK01电源控制屏的电源选择开关打到“直流调速”侧，使输出线电压为200V，用两根导线将200V交流电压接到DJK03-1的“外接220V”端，按下“启动”按钮，打开DJK03-1电源开关，用双踪示波器观察单结晶体管触发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。

重庆三峡学院实验报告课程名称电力电子技术实验名称单相半波可控整流电路实验实验类型验证学时 2系别电信学院专业电气工程及自动化年级班别 2015级2班开出学期 2016-2017下期学生姓名袁志军学号 4228 实验教师谢辉成绩2017 年 4 月 30 日发电路中整流输出的梯形波电压、锯齿波电压及单结晶体管触发电路输出电压等波形。

调节移相电位器RP1，观察锯齿波的周期变化及输出脉冲波形的移相范围能否在30°～170°范围内移动图3-6 单相半波可控整流电路(2)单相半波可控整流电路接电阻性负载触发电路调试正常后，按图3-6电路图接线。

将电阻器调在最大阻值位置，按下“启动”按钮，用示波器观察负载电压U d、晶闸管VT两端电压U VT的波形，调节电位器RP1，观察α=30°、60°、90°、120°、150°时U d、U VT的波形，并测量直流输出电压U d和电源电压U2，记录于下表中。

五、数据记录及处理实验台实测数据：α36°60°90°126°154°U2/V 213 213 213 213 213U d/V（记录值）75 56 37 9 2U d/U2U d/V（计算值）(1)α =30°Ud =75V，U2=220V，Ud/U2=，=(1+cosα)/2=；|Ud-|/*100%=%；α =60°。

U d=56V，U2=220V，U d/U2=；=(1+cosα)/2=；|U d -|/*100%=%；α =90°，U d=37V，U2=220V，U d/U2=；=(1+cosα)/2=；|U d -|/*100%=%；α =120°，U d=9V，U2=220V，U d/U2=；=(1+cosα)/2=；|U d -|/*100%=%；α =150°；U d=2V，U2=220V，U d/U2=；=(1+cosα)/2=；|U d -|/*100%=%。

单相半波可控整流电路实验报告单相半波可控整流电路实验报告引言：在电力系统中，整流电路起到将交流电转换为直流电的作用。

而单相半波可控整流电路是一种常见的整流电路，通过控制可控硅器件的导通角，可以实现对输出电压的控制。

本实验旨在通过搭建单相半波可控整流电路，探究其工作原理和性能特点。

实验装置和方法：实验所需的装置包括变压器、可控硅器件、电阻、电容等。

首先，将变压器的输入端接入交流电源，输出端接入可控硅器件的阳极。

然后，将可控硅器件的控制端接入控制电路，通过控制电路来控制可控硅器件的导通角。

最后，通过电阻和电容来平滑输出电压。

实验结果和分析：在实验过程中，我们通过改变可控硅器件的导通角，观察输出电压的变化。

实验结果显示，随着导通角的增大，输出电压的有效值也相应增大。

这是因为导通角增大意味着可控硅器件导通时间增加，从而使得输出电压的平均值增大。

另外，我们还观察到，当可控硅器件的导通角为180度时，输出电压为零。

这是因为在这种情况下，可控硅器件始终处于关断状态，无法导通电流。

通过实验数据的分析，我们可以得出以下结论：1. 单相半波可控整流电路可以实现对输出电压的控制，通过改变可控硅器件的导通角可以调节输出电压的大小。

2. 输出电压的有效值与可控硅器件的导通角度成正比，导通角度越大，输出电压越大。

3. 当可控硅器件的导通角为180度时，输出电压为零，可控硅器件无法导通电流。

实验结论：通过本次实验，我们深入了解了单相半波可控整流电路的工作原理和性能特点。

我们发现，通过控制可控硅器件的导通角，可以实现对输出电压的控制。

这对于电力系统的稳定运行和能源的有效利用具有重要意义。

同时，我们也了解到，单相半波可控整流电路存在导通角度限制的问题，需要在实际应用中加以考虑。

总结：单相半波可控整流电路是一种常见的整流电路，通过控制可控硅器件的导通角，可以实现对输出电压的控制。

本实验通过搭建实验装置，观察输出电压随导通角的变化，深入探究了单相半波可控整流电路的工作原理和性能特点。

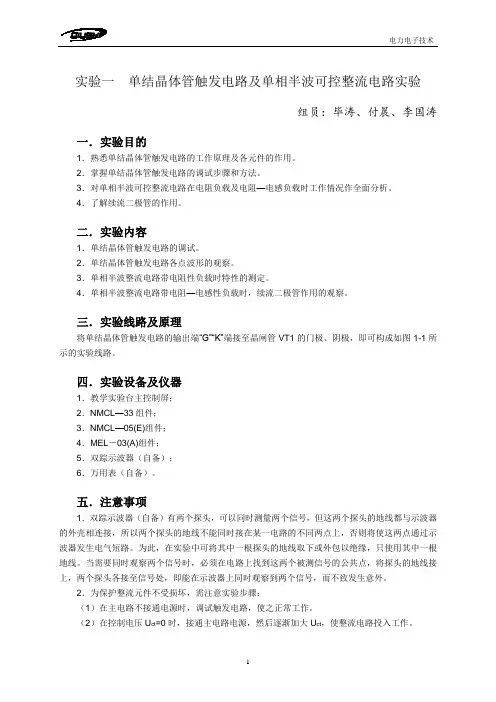

实验一单结晶体管触发电路及单相半波可控整流电路实验组员：毕涛、付晨、李国涛一．实验目的1．熟悉单结晶体管触发电路的工作原理及各元件的作用。

2．掌握单结晶体管触发电路的调试步骤和方法。

3．对单相半波可控整流电路在电阻负载及电阻—电感负载时工作情况作全面分析。

4．了解续流二极管的作用。

二．实验内容1．单结晶体管触发电路的调试。

2．单结晶体管触发电路各点波形的观察。

3．单相半波整流电路带电阻性负载时特性的测定。

4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。

三．实验线路及原理将单结晶体管触发电路的输出端“G”“K”端接至晶闸管VT1的门极、阴极，即可构成如图1-1所示的实验线路。

四．实验设备及仪器1．教学实验台主控制屏；2．NMCL—33组件；3．NMCL—05(E)组件；4．MEL－03(A)组件；5．双踪示波器（自备）；6．万用表（自备）。

五．注意事项1．双踪示波器（自备）有两个探头，可以同时测量两个信号，但这两个探头的地线都与示波器的外壳相连接，所以两个探头的地线不能同时接在某一电路的不同两点上，否则将使这两点通过示波器发生电气短路。

为此，在实验中可将其中一根探头的地线取下或外包以绝缘，只使用其中一根地线。

当需要同时观察两个信号时，必须在电路上找到这两个被测信号的公共点，将探头的地线接上，两个探头各接至信号处，即能在示波器上同时观察到两个信号，而不致发生意外。

2．为保护整流元件不受损坏，需注意实验步骤：（1）在主电路不接通电源时，调试触发电路，使之正常工作。

（2）在控制电压U ct=0时，接通主电路电源，然后逐渐加大U ct，使整流电路投入工作。

（3）正确选择负载电阻或电感，须注意防止过流。

在不能确定的情况下，尽可能选择较大的电阻或电感，然后根据电流值来调整。

（4）晶闸管具有一定的维持电流I H ，只有流过晶闸管的电流大于I H ，晶闸管才可靠导通。

实验中，若负载电流太小，可能出现晶闸管时通时断，所以实验中，应保持负载电流不小于100mA 。

单相半波可控整流电路实验报告实验目的：通过搭建单相半波可控整流电路，了解可控硅的工作原理，掌握可控整流电路的基本特性，并通过实验数据分析和计算，验证理论知识。

实验原理：单相半波可控整流电路是由交流电源、负载电阻和可控硅组成的。

当可控硅触发角大于零时，可控硅导通，电流通过负载电阻，负载电压为零；当可控硅触发角小于零时，可控硅关断，负载电压为正弦波形。

实验仪器与设备：1. 交流电源。

2. 可控硅。

3. 负载电阻。

4. 示波器。

5. 万用表。

6. 电阻箱。

7. 直流电压表。

8. 直流电流表。

实验步骤：1. 按照电路图连接实验电路。

2. 调节交流电源电压，使得可控硅触发角为零。

3. 通过示波器观察输入输出波形。

4. 测量电路中的电压和电流值。

5. 改变可控硅触发角，重复步骤3和4。

6. 记录实验数据。

实验结果：1. 当可控硅触发角为零时，可控硅导通，负载电压为零。

2. 随着可控硅触发角的增大，负载电压波形逐渐变化。

3. 实验数据和理论计算结果基本吻合。

实验分析：通过实验数据和波形图的观察，我们可以清晰地看到可控硅的导通和关断过程，以及负载电压的变化规律。

同时，通过实验数据和理论计算结果的比对，可以验证理论知识的准确性。

实验总结：通过本次实验，我们深入了解了单相半波可控整流电路的工作原理和特性，掌握了可控整流电路的实验操作方法，并通过实验数据验证了理论知识的正确性。

同时，实验过程中我们也发现了一些问题，例如在调节可控硅触发角时需要小心操作，以免对设备造成损坏。

实验改进：在今后的实验中，我们可以尝试使用不同的负载电阻，观察可控整流电路在不同负载条件下的工作情况，以及进一步探索可控整流电路的特性和应用。

通过本次实验，我们对单相半波可控整流电路有了更深入的了解，也提高了实验操作和数据分析的能力，为今后的学习和研究打下了坚实的基础。

单结晶体管触发电路及单相半波可控整流电路实验报告1.1 实验内容1．单结晶体管触发电路的调试。

2．单结晶体管触发电路各点波形的观察。

3．单相半波整流电路带电阻性负载时特性的测定。

4．单相半波整流电路带电阻—电感性负载时，续流二极管作用的观察。

1.2 实验设备及仪器⑴MCL-III型教学实验台⑵NMCL-33组件：触发电路和晶闸管主电路⑶NMCL-05(E)组件：触发电路⑷MEL03A组件：可调电阻⑸双踪示波器⑹万用表1.3实验方法1.3.1 单结晶体管触发电路调试及各点波形的观察先不接主电路，NMCL-32的“三相交流电源”开关拨向“直流调速”侧。

将NMCL-05E 面板左上角的同步电压输入端与NMCL—32的U、V端相连，单结晶体管触发电路中G、K接线端悬空，“2”端（地）与脉冲输出“K”端相连。

按下“闭合”按钮，用示波器观察触发电路单相半波整流输出（“1”），梯形电压（“3”、“4”），锯齿波电压（“5”）及单结晶体管输出电压（“6”）和脉冲输出（“GK”）等波形。

调节移相可调电位器RP，参照图1-1，观察输出脉冲的移相范围，之后使相位角 =180°。

图1-1 单相半波整流相位角的观察观察完毕，断开主电源。

注：由于在以上操作中，脉冲输出未接至晶闸管的控制极和阴极，所以在用示波器观察触发电路各点波形时，特别是观察脉冲的移相范围时，可用导线把触发电路的地端（“2”）和脉冲输出“K”端相连。

但一旦脉冲输出接至晶闸管，则不可把触发电路和脉冲输出相连，否则造成短路事故，烧毁触发电路。

1.3.2 单相半波可控整流电路带电阻性负载断开触发电路中“2”端与“K”端的连接，按图1-2连好触发电路及主电路，其中主电路中负载为纯电阻（由MEL —03A 的两个900Ω电阻并联，并调至阻值最大位置），电感和续流二极管暂不接。

触发电路的“G”、“K”分别接至NMCL-33中任一晶闸管VT 的控制极和阴极。

合上主电源，调节触发电路中脉冲移相电位器RP ，用示波器观察α=120°、90°、60°、30°时负载两端电压U d 以及晶闸管的阴极阳极两端的电压波形U Vt 。
