托利多称重仪表

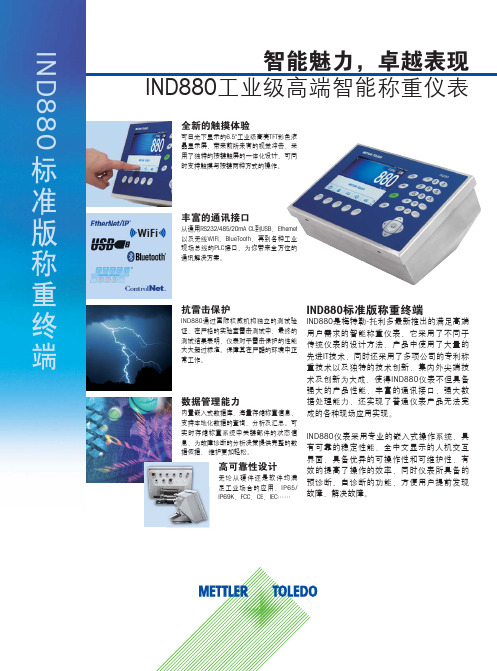

智能魅力，卓越表现IND880工业级高端智能称重仪表IND880标准版称重终端全新的触摸体验可日光下显示的6.5"工业级高亮TFT 彩色液晶显示屏，带来前所未有的视觉冲击，采用了独特的按键触屏的一体化设计，可同时支持触摸与按键两种方式的操作。

丰富的通讯接口从通用RS232/485/20mA CL 到USB 、Ethernet 以及无线WIFI 、BlueTooth ，再到各种工业现场总线的PLC 接口，为你带来全方位的通讯解决方案。

抗雷击保护IND880通过国际权威机构独立的测试验证，在严格的实验室雷击测试中，最终的测试结果表明，仪表对于雷击保护的性能大大超过标准。

保障其在严酷的环境中正常工作。

数据管理能力内置嵌入式数据库，海量存储称重信息，支持本地化数据的查询、分析及汇总。

可实时存储称重系统中关键部件的状态信息，为故障诊断的分析决策提供完整的数据依据， 维护更加轻松。

高可靠性设计无论从硬件还是软件均满足工业场合的应用，IP65/IP69K 、FCC 、CE 、IEC ……IND880标准版称重终端IND880是梅特勒-托利多最新推出的满足高端用户需求的智能称重仪表，它采用了不同于传统仪表的设计方法，产品中使用了大量的先进IT 技术，同时还采用了多项公司的专利称重技术以及独特的技术创新，集内外尖端技术及创新为大成，使得IND880仪表不但具备强大的产品性能，丰富的通讯接口，强大数据处理能力，还实现了普通仪表产品无法完成的各种现场应用实现。

IND880仪表采用专业的嵌入式操作系统，具有可靠的稳定性能，全中文显示的人机交互界面，具备优异的可操作性和可维护性，有效的提高了操作的效率，同时仪表所具备的预诊断、自诊断的功能，方便用户提前发现故障，解决故障。

WiFi30059560-R1 Printed in P . R. China 2012/09IND880标准版称重终端技术指标。

广州南创电子科技有限公司　传感器事业部内部使用资料托利多IND226-1000称重显示仪表托利多IND226-1000称重显示仪表广州南创陈工提供托利多公司以制造出世界上第一台替代法单盘天平而闻名的梅特勒-托利多集团，是全球领先的精密仪器制造商之一，并且是世界上最大的制造及销售实验室、工业和食品零售业用称重设备的厂商。

在多个国家设立了分支机构或办事处，生产基地遍布美洲、东欧、中国等地；并在中国设立了广州南创传感器事业部，可为用户的实验和生产提供最佳的服务与解决方案。

托利多IND226-1000称重显示仪表图片托利多IND226-1000称重显示仪表IND220/221/226通用称重仪表IND220-1002标准工业衡器快速, 经济, 易用IND22x具有超大LED显示屏，支持检重/分选、计数、x10和单位转换功能。

有一个标准RS232接口。

IND221可以使用4节C型干电池工作。

可充电池选件同时适用IND221和IND226仪表。

1. IND220/221/226通用称重仪表IND220-1002 IND221-1000IND221-1001IND226-1000 IND226-1001IND221特征和利益Over/Under 检重/分选功能简单计数功能超大段码LED显示 (显示稳定时间 < 1s.)内置式可充电选件适合移动场合使用标准带隔离的 RS232 接口最大显示分度 30'000dOIML 6000e 和 NTEP 10'000d 认证最多可驱动. 4个350 ohm 传感器本条信息METTLER TOLEDO IND220-1002仪表托利多IND226-1000称重显示仪表技术指标安装尺寸 220mmx150mmx156mm外壳塑料 IP54 防护显示 6 位1.2 英寸超大高亮绿色LED 显示。

固态显示器防撞击按键 6 个功能键准确度 OIML 6000e， NTEP 10000d量程双量程分度数 1,000 － 30,000 分度A/D 速率 27 次/秒传感器驱动能力最多可接4 个350 欧姆传感器交流电源 100－240VAC 50/60Hz 宽电压输入直流电源镍氢可充电池(选件)/干电池单位转换 kg、lb设定参数保护设定参数双备份，参数永不丢失主要功能 x10 功能 / 检重功能，两种显示模式可选 / 计数功能，带APW 自动增强中、英文打印功能。

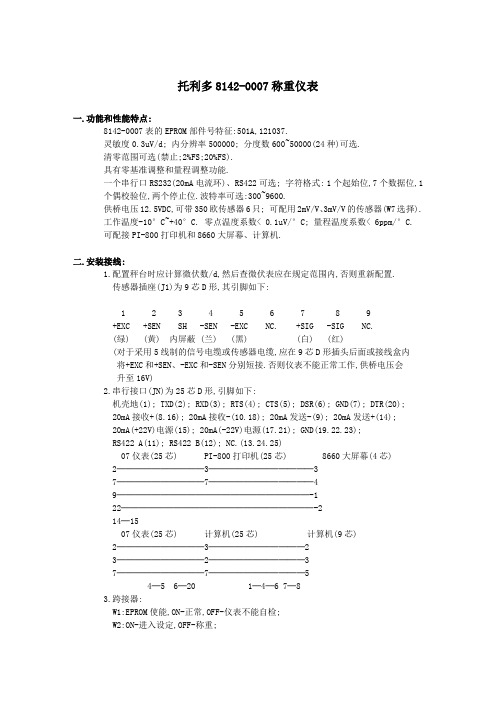

托利多8142-0007称重仪表一.功能和性能特点:8142-0007表的EPROM部件号特征:501A,121037.灵敏度0.3uV/d; 内分辨率500000; 分度数600~50000(24种)可选.清零范围可选(禁止;2%FS;20%FS).具有零基准调整和量程调整功能.一个串行口RS232(20mA电流环)、RS422可选; 字符格式: 1个起始位,7个数据位,1 个偶校验位,两个停止位.波特率可选:300~9600.供桥电压12.5VDC,可带350欧传感器6只; 可配用2mV/V、3mV/V的传感器(W7选择).工作温度-10°C~+40°C. 零点温度系数< 0.1uV/°C; 量程温度系数< 6ppm/°C.可配接PI-800打印机和8660大屏幕、计算机.二.安装接线:1.配置秤台时应计算微伏数/d,然后查微伏表应在规定范围内,否则重新配置.传感器插座(J1)为9芯D形,其引脚如下:1 2 3 4 5 6 7 8 9+EXC +SEN SH -SEN -EXC NC. +SIG -SIG NC.(绿) (黄) 内屏蔽 (兰) (黑) (白) (红)(对于采用5线制的信号电缆或传感器电缆,应在9芯D形插头后面或接线盒内将+EXC和+SEN、-EXC和-SEN分别短接.否则仪表不能正常工作,供桥电压会升至16V)2.串行接口(JN)为25芯D形,引脚如下:机壳地(1); TXD(2); RXD(3); RTS(4); CTS(5); DSR(6); GND(7); DTR(20);20mA接收+(8.16); 20mA接收-(10.18); 20mA发送-(9); 20mA发送+(14);20mA(+22V)电源(15); 20mA(-22V)电源(17.21); GND(19.22.23);RS422 A(11); RS422 B(12); NC.(13.24.25)07仪表(25芯) PI-800打印机(25芯) 8660大屏幕(4芯) 2──────────3────────────37──────────7────────────49──────────────────────-122──────────────────────-214─1507仪表(25芯) 计算机(25芯) 计算机(9芯)2──────────3───────────23──────────2───────────37──────────7───────────54─5 6─20 1─4─6 7─83.跨接器:W1:EPROM使能,ON-正常,OFF-仪表不能自检;W2:ON-进入设定,OFF-称重;W3:ON-逗号,OFF-小数点;W4.W5.W6:不用;W7:1.2.ON-2mV/V,2.3.ON-3mV/V.三.参数设定:用< >表示按键,[ ]表示显示内容.<Setup>:进入设定或跳到[S FILE]; <Entre>:确认并进到下一步; <Zero>:退一步<Clear>:清除; <0>:否定; <1>:肯定.参数说明选择推荐值F2.0 皮重功能组2.1 皮重功能允许 0,1 12.2 皮重内锁 0,1 02.3 自动清皮 0,1 02.4 净重零中心光标 0,1 0F3.0 上电功能组3.1 上电延时 0,1 03.2 上电单位 0,1 03.3 单位转换 0,1 03.4 扩展显示 0,1 03.5 量程调整 0,1 03.6 负重量显示 0,1 13.7 零基准调整 0,1 0F4.0 数字滤波和零跟踪组4.1 零跟踪窗口值 0,05,10,20,30 054.2 动态灵敏度 00~30 074.3 动态检测次数 01~30 034.4 数字滤波 0,1,2,3,4 14.7 清零范围 0-禁止,1-2%,2-20% 1F5.0 数据输出功能组5.1 输出方式 1-命令,2-T连续,3-M连续 15.2 通讯方式 0-232(20mA),1-422 05.3 波特率 300~9600 12005.4 校验和 0,1 05.5 打印机选择 1,2,3,4,5 25.6 数据格式 1-单行,2-单行毛皮净,3-多行毛皮净 25.7 双宽打印 0,1 05.8 最小打印重量 0,10,20,30 05.9 打印单位 1,2,3 15.10 负重量打印 0,1 15.11 重复打印 0,1 05.16 负净重修正 0,1 15.17 遥控输入 0,1 05.18 打印内锁 1-正常,2-内锁,3-自动 1CAL 校正组C1 分度数 600~50000C2 分度因子 1,2,5C3 小数点位置(分度值) 0.0001~200(C1*C3=FS)E SCL 空秤ADD LD 加载E SCL 空秤S FILE 保存参数J2 ON? 断开W2量程调整进入设定-把F3.5设成1-退出设定;进入设定-[CAL AJ]-<1>-输入准确值-<Enter>-显示准确值;进入设定-[CAL AJ]-<0>-把F3.5设成0-退出设定.零基准调整进入设定-对F3.7输入1-退出设定-显示零.若一次调不好,可再进行一次.07表配用PI-800打印机的参数设置(F5.0)如上面最后一列的推荐值.07表配用大屏幕和计算机的参数设置为: F5.1 2;F5.2 0;F5.3 1200;F5.4 0.四.操作索引:< >表示按键,[ ]表示显示内容.<Zreo>:清零; <Tare>:去皮; <Clear>:清除; <Recall>:调显; <Print>:打印;<Enter>-<Tare>:皮重调用; <Test>:自检; <Setup>:设定时间和日期.五.错误代码:E1--ROM出错:1.重新上电; 2.更换PCB板.E2--RAM出错:同上.E3--NOVRAM出错:同上.E4--打印机出错:检查打印机和电缆.E5--显示校验出错:更换PCB板.CAL E1--秤处于动态:重新校正.CAL E2--校正出错:1.重新校正; 2.更换PCB板.CAL E3--同上.CAL E4--秤超载:减少测试重量.CAL E5--配置错误(信号太小):重新配置.CAL E6--测试重量太小:增加测试重量.CAL E8--输入不规范的重量值:重新输入.。

托利多电子秤完整操作手册一、托利多电子秤简介托利多电子秤是一种高精度、高性能的称重设备，广泛应用于商业零售、工业生产、物流仓储等领域。

它具有称重准确、操作简便、功能丰富等优点，能够满足不同用户的需求。

二、托利多电子秤的组成部分1、秤体托利多电子秤的秤体通常由坚固的金属材料制成，具备良好的稳定性和耐用性。

2、称重传感器这是电子秤的核心部件，负责将物体的重量转化为电信号。

3、显示屏用于显示称重结果、商品信息等数据。

4、操作按键包括数字键、功能键等，方便用户进行操作和设置。

5、电源一般有市电供电和电池供电两种方式。

三、托利多电子秤的基本操作1、开机按下电源按钮，电子秤会进行自检，自检完成后进入称重状态。

2、置零在没有放置物品时，按下“置零”键，使秤的显示值为零。

3、称重将待称物品放置在秤盘上，显示屏会显示物品的重量。

4、去皮如果需要去除容器的重量，可以先将容器放在秤盘上，按下“去皮”键，然后再放入物品进行称重，显示屏显示的将是物品的净重。

四、托利多电子秤的功能设置1、单位切换可以通过设置键选择不同的重量单位，如千克、克、磅等。

2、小数点位数设置根据实际需求，设置称重结果显示的小数点位数。

3、打印设置如果电子秤连接了打印机，可以设置打印的格式、内容等。

4、密码保护为了防止误操作或未经授权的修改，可以设置密码保护相关设置。

五、托利多电子秤的校准为了确保称重的准确性，定期校准电子秤是非常重要的。

校准的方法通常有以下几种：1、外部砝码校准使用标准的砝码进行校准，按照电子秤的操作提示进行操作。

2、内部校准部分托利多电子秤具有内部校准功能，可在特定条件下自动进行校准。

六、托利多电子秤的数据管理1、数据存储电子秤可以存储一定数量的称重数据，方便查询和统计。

2、数据传输通过数据线或无线连接，可以将称重数据传输到电脑等设备进行进一步处理。

七、托利多电子秤的维护与保养1、清洁定期使用干净的湿布擦拭秤体和显示屏，保持清洁。

梅特勒—托利多电子秤操作方法及注意事项（一）基本操作一、开机：先取掉秤盘上的任何物品,然后打开电源开关,等待秤内系统自检,显示屏全部显示为零时便可操作。

二、服务模式下打印标签(手动打印)1、计重商品: 秤盘上放商品按P LU号～V1(打印键)2、计数商品: 按P LU号( ×商品数量)～V1(打印键)三、预包装模式下打印标签(自动打印)按“模式”键两次,显示屏左下角显示“P P”即可，操作完后再按“模式”键两次退回到手动打印。

1、计重商品：按P LU号,秤盘上放商品,等待重量显示稳定后自动打印出标签2、计数商品：按PL U号（×商品数量）按* 键～输入打印标签份数～按*键四、通过预置键打印标签: 按键选择上层L1和下层L2～按预置键（或连续按预置键２次选择）～按V1（打印键）即可。

五、修改单价：（在允许修改的情况下）按P LU号～按＃键～输入新价格～按V1键。

（二）注意事项1)电子秤最大称量为15K G，严禁超载，以免损坏传感器。

2)电子秤必须使用独立、有接地电源。

3)清洁打印头时先关电源并只能用清洁笔或者棉签沾高浓度工业酒精清洁。

严禁用小刀、指甲等硬器接触打印头。

4)换纸时先看打印头旁边的胶轮和间距检测器中间以及打印头上是否粘贴有标签纸（如果有会连续出纸或打印空白条码纸等），要先取掉，然后再换标签纸。

换纸时标签纸沿打印机上所示走纸方向安装，完成后多按“走纸”键几次，等出纸正常后便可操作。

5)输入P LU号和操作错误时按“清除”键清除。

秤盘上无商品显示屏重量位显示为正负数时按“清零”键清除。

6)键盘上的“代码”键和“模式”键严禁随意按动`，以免改变秤内参数致使电子秤不能正常使用。

7)按键盘上的按键请用指腹，严禁用指甲按键盘上的按键。

8)电子秤必须做好防水和防虫处理。

9)如发现问题，请及时与电脑员或本公司联系！托利多电子秤操作手册编制PLU：按“代码”——8*——02*——输入新PLU号——输入货号（条形码）——输入商品名称（查字表，每输4个字符后按空格键）——输入单价（公斤价）——输入保质天数（多少天）——输入计价方式（0：计重1：计数）—（输入完成并返回到下一个PLU），如果继续输入新商品，请接至前面“输入新PLU号”的位置开始，如果不输请按“代码”两次退出。

一：MettlerToledo PTPN称重仪表说明特利多 PANTHER 系列仪表,型号为PTPN-1900N-023,为面板式普通模拟秤量仪表,带PROFIBUS-DP接口,专用于中国市场的称重仪表。

第一次使用在土耳其工程中,配用配料秤之用。

在仪表接线上,生产部应注意:该仪表不得于变频器、电机、继电器等容易产生电源噪声的设备共用一个电源。

为此,请在电路设计上,使用隔离变压器来达到净噪效能,并确保仪表本身有专门的良好接地线路。

配接特利多本厂的传感器请按照随机说明书所示方法,接|线。

配接柯力 4 线传感器,请按照下面的方法接线:图中接线为压式,如果为拉式,请将白、绿线对调。

在出厂参数基础上,下列参数必须改变:出厂设定为 0,应设定为 2,即 Kg;F2.3.1 出厂设定为 1,应设定为 0,即不使用皮重功能; F2.6.1 出厂设定为 1,应设定为 0,即不使用噪声滤波;出厂设定为 1,应设定为 0,即为指示仪方式;出厂设定为 0,应设定为 1,即以分度数形式上传数据。

如下参数,在校秤时使用:秤的最大称量值(Kg))秤的分度值[CAL] 校秤如下参数,必须按照硬件组态修改,并确保该参数的设置数值在同一个网段是唯一、有效的。

仪表 PROFIBUS 地址设定。

范围是 0-126。

上述参数,为关键参数,一经调试完毕,应予书面记录,并告诫使用方,不得擅自修改。

仪表面板按键含义:ZERO 键TARE 键。

当用于数值输入时,作为左移位》Clear 键。

当用于数值输入时,作为清零MEMORY 键。

当用于数值输入时,作为右移位SELECT 键。

当用于数值输入时,作为增数ENTER 键参数设置的一般步骤:同时按住 ENTER 和 ZERO 键进入,参数设置模式。

屏幕显示“F1”。

在参数设置模式下,按 SELECT 键可逐级进入各参数项,按 ZERO键,可逐级退出参数项。

在显示第一级参数号时,按 CLEAR,显示“CAL OFF”,按 ENTER 键,即退出了参数设置模式,完成了所有参数的设定,屏幕回复到正常的重量显示。
