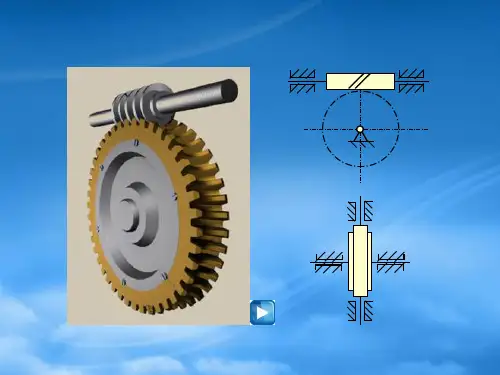

机械设计第11章蜗杆传动

机械设计基础习题参考答案机械设计基础课程组编武汉科技大学机械自动化学院第2章 平面机构的自由度和速度分析2-1画运动简图。

134522-2 图2-38所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

43512 运动产生干涉解答：原机构自由度F=3⨯3- 2 ⨯4-1 = 0，不合理 ， 改为以下几种结构均可：2-3 试计算图2-42所示凸轮—连杆组合机构的自由度。

b)a)A EMDFELKJIFBCCDBA解答：a) n=7; P l =9; P h =2，F=3⨯7-2 ⨯9-2 =1 L 处存在局部自由度，D 处存在虚约束b) n=5; P l =6; P h =2，F=3⨯5-2 ⨯6-2 =1 E 、B 处存在局部自由度，F 、C 处存在虚约束 2-4 试计算图2-43所示齿轮—连杆组合机构的自由度。

BDCA(a)CDBA(b) 解答：a) n=4; P l =5; P h =1，F=3⨯4-2 ⨯5-1=1 A 处存在复合铰链b) n=6; P l =7; P h =3，F=3⨯6-2 ⨯7-3=1 B 、C 、D 处存在复合铰链2-5 先计算如图所示平面机构的自由度。

并指出图中的复合铰链、局部自由度和虚约束。

ABCDE解答： a) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1C 处存在复合铰链。

b) n=7; P l =10; P h =0，F=3⨯7-2 ⨯10 = 1BDECAc) n=3; P l =3; P h =2，F=3⨯3 -2 ⨯3-2 = 1 D 处存在局部自由度。

d) n=4; P l =5; P h =1，F=3⨯4 -2 ⨯5-1 = 1A BCDEFGG'HA BDCEFGHIJe) n=6; P l=8; P h=1，F=3⨯6 -2 ⨯8-1 = 1 B处存在局部自由度，G、G'处存在虚约束。

机械设计基础课后习题答案第三版高等教育出版社课后答案(1-18章全)机械设计基础课后习题答案第三版高等教育出版社目录第 1 章机械设计概述??????????????????????????????????????????????????????????????????? ????????????????????????????????? 1第 2 章摩擦、磨损及润滑概述??????????????????????????????????????????????????????????????????? ????????????????? 3第 3 章平面机构的结构分析??????????????????????????????????????????????????????????????????? ????????????????????? 12第 4 章平面连杆机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 16第 5 章凸轮机构??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????36第 6 章间歇运动机构??????????????????????????????????????????????????????????????????? ????????????????????????????????? 46第7 章螺纹连接与螺旋传动??????????????????????????????????????????????????????????????????? ????????????????????? 48第8 章带传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????60第9 章链传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????73第10 章齿轮传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????80第11章蜗杆传动??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????112第12 章齿轮系??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????124第13 章机械传动设计???????????????????????????????????????????????????????????????????????????????????????????????????? 131第14 章轴和轴毂连接??????????????????????????????????????????????????????????????????? ????????????????????????????????? 133第15 章轴承??????????????????????????????????????????????????????????????????? ??????????????????????????????????????????????????138第16 章其他常用零、部件??????????????????????????????????????????????????????????????????? ????????????????????????? 152第17 章机械的平衡与调速??????????????????????????????????????????????????????????????????? ????????????????????????? 156第18 章机械设计CAD 简介??????????????????????????????????????????????????????????????????? ???????????????????????163第1章机械设计概述1.1 机械设计过程通常分为哪几个阶段?各阶段的主要内容是什么?答:机械设计过程通常可分为以下几个阶段:1.产品规划主要工作是提出设计任务和明确设计要求。

第14章 蜗杆传动【思考题】14-1 蜗杆传动的特点及应用场合是什么？14-2 为什么蜗轮的端面模数是标准值？蜗杆传动的正确啮合条件是什么？ 14-3 蜗杆直径系数的含义是什么？为什么要引入蜗杆直径系数？14-4 蜗杆传动的传动比计算公式是什么？它是否等于蜗杆和蜗轮的节圆直径之比？ 14-5 如何进行蜗杆传动的受力分析？各力方向如何确定？与齿轮传动的受力有何不同？ 14-6 蜗杆传动的主要失效形式是什么？相应的设计准则是什么？14-7 在蜗杆传动的强度计算中，为什么只考虑蜗轮的强度？蜗杆的强度任何考虑？蜗杆的刚度在什么情况下才需要计算？14-8 蜗杆传动的效率受哪些因素影响？为什么具有自锁特性的蜗杆传动，其啮合效率通常只有40%左右？14-9 为什么蜗杆传动要进行热平衡的计算？采用什么原理进行计算？当热平衡不满足要求时，可以采取什么措施？A 级能力训练题1. 与齿轮传动相比较，不能作为蜗杆传动的优点的是______。

（1）传动平稳，噪音小 （2）传动比可以很大（3）在一定条件下能自锁 （4）传动效率高2. 蜗杆与蜗轮正确啮合条件中，应除去______。

（1）21t a m m = （2）21t a αα= （3）21ββ= （4）螺旋方向相同3. 蜗杆传动的主要失效形式是______。

（1）蜗杆断裂 （2）蜗轮轮齿折断（3）蜗轮齿面产生胶合、疲劳点蚀及磨损4. 蜗杆传动的失效形式与______因素关系不大。

（1）蜗杆传动副的材料 （2）蜗杆传动载荷性质（3）蜗杆传动的滑动速度 （4）蜗杆传动的散热条件5. 在润滑良好的情况下，减摩性最好的蜗轮材料是______。

（1）铸铁 （2）黄铜 （3）锡青铜 （4）无锡青铜6. 蜗杆传动较为理想的材料组合是______。

（1）钢和钢 （2）钢和青铜 （3）钢和铝合金 （4）钢和铸铁7. 在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d l 取标准，其目的是______。

问答题1.问：按加工工艺方法不同，圆柱蜗有哪些主要类型？各用什么代号表示？答：阿基米德蜗杆〔ZA蜗杆〕﹑渐开线蜗杆〔ZI蜗杆〕﹑法向直廓蜗杆〔ZN蜗杆〕﹑锥面包络蜗杆〔ZK蜗杆〕。

2.问：简述蜗杆传动变位的目的，特点。

答：变位的目的一般是为了凑中心距或传动比，使符合一定的设计要求。

变位后，被变动的是蜗轮尺寸，而蜗杆尺寸不变；变为后蜗杆蜗轮啮合时，蜗轮节圆与分度圆重合，蜗杆分度圆和节圆不再重合。

3.问：分析影响蜗杆传动啮合效率的几何因素。

答：蜗杆的头数Z1，蜗杆的直径系数q﹑蜗杆分度圆直径〔或模数﹑Z1﹑q〕。

4.问：蜗杆分度圆直径规定为标准值的目的是什么？答：为了减少蜗轮刀具数目，有利于刀具标准化。

5.问：蜗杆传动中，轮齿承载能力的计算主要是针对什么来进行的？答：主要是针对蜗轮齿面接触强度和齿根抗弯曲强度进行的。

6.问：阿基米德蜗杆与蜗轮正确啮合的条件是什么？答：1）蜗杆的轴向模数ma1=蜗轮的端面模数mt2且等于标准模数；2）杆的轴向压力角αa1=蜗轮的端面压力角αt2且等于标准压力角；3）蜗杆的导程角γ=蜗轮的螺旋角β且均可用γ表示，蜗轮与蜗轮的螺旋线方向相同。

7.问：为什么连续传动的闭式蜗杆传动必须进行热平衡计算？答：由于蜗杆传动效率低，工作时发热量大。

在闭式传动中，如果产生的热量不能及时散逸，将因油温不断升高使润滑油稀释，从而增大摩擦损失，甚至发生胶合。

所以进行热平衡计算。

8.问：如何确定闭式蜗杆传动的给油方法和润滑油粘度？答：润滑油粘度及给油方法，一般根据蜗杆传动的相对滑动速度及载荷类型来确定。

9.问：蜗杆通常与轴做成一个整体，按蜗杆螺旋部分的加工方法如何分类？答：按蜗杆螺旋部分的加工方法可分为车制蜗杆和铣制蜗杆。

10.问：闭式蜗杆传动的主要失效形式是什么？答：点蚀、齿根折断、齿面胶合及过度磨损。

选择题1、动力传动蜗杆传动的传动比的范围通常为＿＿。

A、<1B、1~8C、8~80D、>80~1202、与齿轮传动相比，＿＿不能作为蜗杆传动的优点。

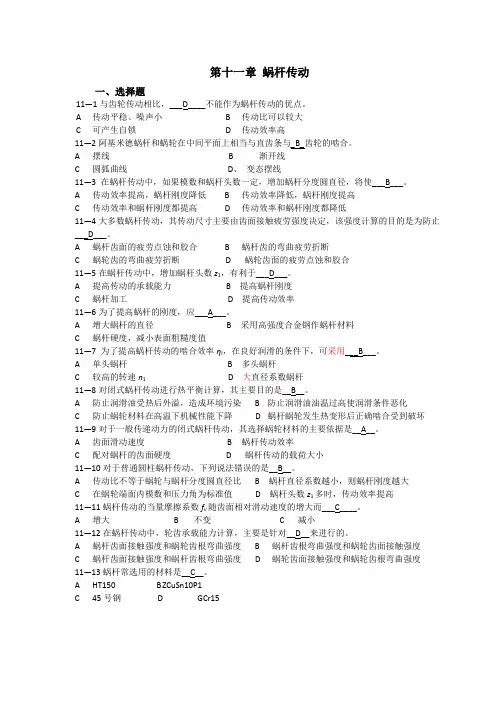

第十一章蜗杆传动一、选择题11—1与齿轮传动相比，___D____不能作为蜗杆传动的优点。

A 传动平稳、噪声小B 传动比可以较大C 可产生自锁D 传动效率高11—2阿基米德蜗杆和蜗轮在中间平面上相当与直齿条与_B_齿轮的啮合。

A 摆线B 渐开线C 圆弧曲线D、变态摆线11—3 在蜗杆传动中，如果模数和蜗杆头数一定，增加蜗杆分度圆直径，将使___B___。

A 传动效率提高，蜗杆刚度降低B 传动效率降低，蜗杆刚度提高C 传动效率和蜗杆刚度都提高D 传动效率和蜗杆刚度都降低11—4大多数蜗杆传动，其传动尺寸主要由齿面接触疲劳强度决定，该强度计算的目的是为防止___D___。

A 蜗杆齿面的疲劳点蚀和胶合B 蜗杆齿的弯曲疲劳折断C 蜗轮齿的弯曲疲劳折断D 蜗轮齿面的疲劳点蚀和胶合11—5在蜗杆传动中，增加蜗杆头数z1，有利于___D___。

A 提高传动的承载能力B 提高蜗杆刚度C 蜗杆加工D 提高传动效率11—6为了提高蜗杆的刚度，应___A___。

A 增大蜗杆的直径B 采用高强度合金钢作蜗杆材料C 蜗杆硬度，减小表面粗糙度值11—7 为了提高蜗杆传动的啮合效率ηl，在良好润滑的条件下，可采用___B___。

A 单头蜗杆B 多头蜗杆C 较高的转速n1D 大直径系数蜗杆11—8对闭式蜗杆传动进行热平衡计算，其主要目的是__B__。

A 防止润滑油受热后外溢，造成环境污染B 防止润滑油油温过高使润滑条件恶化C 防止蜗轮材料在高温下机械性能下降D 蜗杆蜗轮发生热变形后正确啮合受到破坏11—9对于一般传递动力的闭式蜗杆传动，其选择蜗轮材料的主要依据是__A__。

A 齿面滑动速度B 蜗杆传动效率C 配对蜗杆的齿面硬度D 蜗杆传动的载荷大小11—10对于普通圆柱蜗杆传动，下列说法错误的是__B__。

A 传动比不等于蜗轮与蜗杆分度圆直径比B 蜗杆直径系数越小，则蜗杆刚度越大C 在蜗轮端面内模数和压力角为标准值D 蜗杆头数z1多时，传动效率提高11—11蜗杆传动的当量摩擦系数f v随齿面相对滑动速度的增大而___C____。

习题答案第三章 机械零件的强度3-1某材料的对称循环弯曲疲劳极限MPa 1801=-ζ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。

[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N ζζN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N ζζN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N ζζN 3-2已知材料的力学性能为MPa 260=s ζ，MPa 1701=-ζ，2.0=ζΦ，试绘制此材料的简化的等寿命寿命曲线。

[解] )170,0('A )0,260(C 0012ζζζΦζ-=- ζΦζζ+=∴-121M P a33.2832.0117021210=+⨯=+=∴-ζΦζζ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。

如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。

[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=αζ，查附图3-1得78.0≈ζq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=ζζζq查附图3-2，得75.0=ζε；按精车加工工艺，查附图3-4，得91.0=ζβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q ζζζζββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =ζ，应力幅MPa 20a =ζ，试分别按①C r =②C ζ=m ，求出该截面的计算安全系数ca S 。

第二节蜗杆传动的类型按蜗杆的形状蜗杆传动可分为：圆柱蜗杆传动、环面蜗杆传动和锥蜗杆传动等。

(a)圆柱蜗杆传动 (b)环面蜗杆传动 (c)锥面蜗杆传动一、圆柱蜗杆传动圆柱蜗杆传动分为普通圆柱蜗杆传动和圆弧圆柱蜗杆传动。

1、普通圆柱蜗杆传动普通圆柱蜗杆传动多用直母线刀刃加工。

按齿廓曲线的不同，普通圆柱蜗杆传动可分为四种。

(1) 阿基米德蜗杆(ZA蜗杆) 蜗杆的齿面为阿基米德螺旋面，在轴向剖面Ⅰ－Ⅰ上具有直线齿廓，端面齿廓为阿基米德螺旋线。

加工时，车刀切削平面通过蜗杆轴线。

车削简单，但当导程角大时，加工不便，且难于磨削，不易保证加工精度。

一般用于低速、轻载或不太重要的传动。

(2) 渐开线蜗杆(ZI蜗杆)蜗杆齿面为渐开螺旋面，端面齿廓为渐开线。

加工时，车刀刀刃平面与基圆相切。

可以磨削，易保证加工精度。

一般用于蜗杆头数较多，转速较高和较精密的传动。

(3) 法向直廓蜗杆(ZN蜗杆)蜗杆的端面齿廓为延伸渐开线，法面N－N齿廓为直线。

车削时车刀刀刃平面置于螺旋线的法面上，加工简单，可用砂轮磨削，常用于多头精密蜗杆传动。

(4) 锥面包络蜗杆(ZK蜗杆) 蜗杆齿面是圆锥面族的包络曲面，在各个剖面上的齿廓都呈曲线。

加工时，采用盘状铣刀或砂轮放置在蜗杆齿槽的法向面内，由刀具锥面包络而成。

切削和磨削容易，易获得高精度。

目前应用广泛。

2、圆弧圆柱蜗杆传动(ZC型)圆弧圆柱蜗杆的齿形分为两种：其一是蜗杆轴向剖面为圆弧形齿廓，用圆弧形车刀加工，切削时，刀刃平面通过蜗杆轴线（图a）。

另一种蜗杆用轴向剖面为圆弧的环面砂轮，装置在蜗杆螺旋线的法面内，由砂轮面包络而成(图b)，可获很高的精度，我国正推广后者。

圆弧圆柱蜗杆传动，在中间平面上蜗杆的齿廓为内凹弧形，与之相配的蜗轮齿廓则为凸弧形，是一种凹凸弧齿廓相啮合的传动(图c)，综合曲率半径大，承载能力高，一般较普通圆柱蜗杆传动高50～150%；同时，由于瞬时接触线与滑动速度交角大(图d)，有利于啮合面间的油膜形成，摩擦小，传动效率高，一般可达90%以上；能磨削，精度高。
