CCTV大楼方案

主要建筑作品： 法国图书馆(1981年)、拉维莱 特公园(1982年)、波尔多住宅 (1994年)、荷兰驻德国大使馆 (1997年)、纽约现代美术馆加 建(1997年)、西雅图图书馆 (1999年)、中央电视台新楼 (2002年)、广州歌剧院(2002 年)等。

了解世界的窗口
该建筑主要由主楼、电视文 化中心及附属配套设施组成。 主楼屋顶最高处标高234米，比 目前北京市最高建筑———京 广中心高20多米。从外观上看， 央视大楼由两栋倾斜的大楼作 为支柱，在悬空约180米处分别 向外横挑数十米“空中对接”， 形成“侧面S正面O”的特异造型， 犹如一扇“了解世界的窗口”。
雷姆· 库哈斯
雷姆· 库哈斯(Rem Koolhaas)， 1944年11月17日出生于荷兰鹿特 丹，早年曾从事剧本创作并当过 记者。1968-1972年转行学建筑， 就读于伦敦一所颇具前卫意识的 建筑学院Architecture Association。 1972至1979年间，他曾在当时建 筑界很知名的Ungers事务所以及 Peter Eiserman的纽约城市规划/ 建筑研究室工作过，同时也在耶 鲁大学和加州大学洛杉矶分校执 教。1975年，库哈斯与其合作者 共同创建了OMA事务所，试图通 过理论及实践，探讨当今文化环 境下现代建筑发展的新思路。 1978年，库哈斯出版《癫疯的纽 约——曼哈顿的宣言》一书之后， 几乎花了二十年不停地建筑，努 力实现或证实他早年在书中所提 出的建筑理想和宣言，特别是外 表与内在行为简单分裂论 。
2007年12月8日，首批7个节点实现对接
2007年12月26日，两座主楼对接 2009年1月，大楼竣工
施工图片
施工图片——基础施工
施工图片——立面幕墙的施工（右）

CCTV央视新总部大楼分析CCTV央视新总部大楼两个巨大的“Z”字交叉缠绕，一片由钢铁与玻璃组成的云，中间是一个巨大的洞。

它的新颖、可实施性，将会推动中国高层建筑的结构体系、结构思想的创造。

大楼建筑外形就像是一只被扭曲的正方形油炸圈，总高度大约230米，就像两个倒“L”斜靠在一起；两座竖立的塔楼向内倾斜，倾角很大；塔楼之间被横向的结构连接起来，总体形成一个闭合的环。

这样一种回旋式结构在建筑界还没有现成的施工规范可循，这种结构是对建筑界传统观念的一次挑战。

央视新台址位于北京朝阳区东三环中路32号。

设计：雷姆·库哈斯和奥勒·舍仁中方参与设计单位华东建筑设计研究有限公司。

方案类似一个巨型城市雕塑的作品。

首先，它抛开了所有城市与基地二维的线性分析，在基地上建立了一套完全自我的内在秩序，两座不同形态的塔楼在三维上构成了奇特的关联。

其次，抛开了对于主要空间的安排，将大部分的演播空间放到了地下，因此释放了大部分的地面部分，成为城市空间中极富表情的场景。

设计者对内部展示的“空”表现了极大的热情，尽管建筑与都市内的“空”并非“真空”，他要创造一种让你进去窥视的“空”，在建筑和大都会的空间里去创造一种拥挤的文化。

评委对该方案的评价是：“它将对中国的建筑与结构的发展起到推动作用，它对于北京的意义，将不亚于埃菲尔铁塔对于巴黎的意义。

”“它既有鲜明的个性，又无排他性。

作为一个优美、有力的雕塑形象，它既能代表新北京的形象，又可以用建筑的语言表达电视媒体的重要性和文化性。

”它的新颖、可实施性，将会推动中国高层建筑的结构体系、结构思想的创造。

能实施这一方案，不仅能树立CCTV 的标志性形象，也将翻开中国建筑界新的一页。

建筑简介
央视新大楼——“大裤衩” 位 于朝阳路和东三环交界处的CBD中央 区内，总建筑面积约59万平方米。该 方案由世界著名建筑设计师、荷兰人 雷姆· 库哈斯担任主建筑师，荷兰大都 会建筑事务所负责设计。作为建国以 来国家建设单体最大的公共文化设施， 是2008年北京奥运会的重要配套设施 之一。
雷姆· 库哈斯
施工图片
施工图片——基础施工
施工图片——立面幕墙的施工（右）
施工图片——外墙施工
施工图——悬臂合拢
了解世界的窗
工程难点的认识和理解
钢结构工程量大、分布范围广
结构倾斜，水平和垂直运输难度大 悬臂安装 预调值和结构变形控制 测量控制要求 焊接工作量大、质量要求高 安全防护要求高
工程概况
2006年2月13日，主楼钢结构工程进入实质



阶段 2007年7月底，44塔楼封顶 2007年9月底，52塔楼封顶 2007年10月9日，最关键环节悬臂开始吊装 2007年12月8日，首批7个节点实现对接 2007年12月26日，两座主楼对接 2009年1月，大楼竣工
结构分析
央视大楼主要采用钢结构，其建筑用钢量达
鸟巢的3倍之多
平面图
内部结构及功能
内部剖面结构（左） 内部功能（右）
施工
重点和难点
设计技术要求：悬臂安装完成后，悬 臂，底面为水平，允许向上微翘。达 到设计荷载后，不允许悬臂端出现下 垂 。 采用块体逐步扩大、高空散件组装的 方法 重点：按预调值进行加工，安装施工 的全过程必须按具体的施工组合工况 对预调值进行动态控制
主要建筑作品： 法国图书馆(1981年)、拉维莱 特公园(1982年)、波尔多住宅 (1994年)、荷兰驻德国大使馆 (1997年)、纽约现代美术馆加 建(1997年)、西雅图图书馆 (1999年)、中央电视台新楼 (2002年)、广州歌剧院(2002 年)等。

央视大楼建筑方案央视大楼是中国中央电视台的总部大楼，位于北京市的中关村南大街，是一座标志性的建筑物。

央视大楼的建筑方案经过精心设计，注重功能性和美学效果，成为了北京市的地标性建筑。

央视大楼的建筑方案充分考虑了建筑的使用功能和空间布局。

大楼总建筑面积达到45万平方米，包括了电视制片厂、电视转播中心、办公区、会议中心、餐厅和停车场等功能区域。

建筑师在设计过程中合理使用了空间，大楼内部的各个功能区域之间方便互通，提高了工作效率。

建筑方案还注重了可持续发展，采用了节能环保的设计理念，充分利用自然光线和自然通风等资源，减少能耗，保护环境。

央视大楼的建筑外观具有独特的设计风格和美学效果。

整个大楼拥有两座主体建筑，中央大楼和东西棱镜建筑。

中央大楼高达234米，共29层，造型犹如一座迷人的弓形建筑，象征着中国传统文化中的龙形象。

东西棱镜建筑以玻璃幕墙为主要材料，外形独特，呈现出由两个不同方向的棱镜组成的形状，给人一种现代感和科技感。

央视大楼的建筑方案还融入了雕塑和景观设计元素，使其更加具有艺术感和人文气息。

大楼内部的室外广场和绿化景观设置有各种雕塑作品，展示了中国传统文化和现代艺术的结合。

外部的景观设计则以水景和绿化为主，使大楼与周围环境融为一体，给人一种舒适和宜人的感觉。

央视大楼的建筑方案还考虑到了建筑的安全性和抗震性。

大楼采用了现代化的抗震结构设计，保证大楼的稳定性和安全性。

建筑师还在方案中考虑到了紧急疏散的通道和逃生设施，确保了大楼内部的人员在紧急情况下的安全。

总体而言，央视大楼的建筑方案是一个兼具功能性、美学效果和安全性的设计。

其独特的建筑外观、合理的空间布局和艺术感的雕塑与景观设计，使其成为北京市的地标性建筑之一。

央视大楼的建筑方案不仅展现出中国设计师的才华和创造力，也体现了中国在现代建筑设计方面的领先地位。

关于CCTV总部大楼(CCTV Headquarters)设计方案的分析总体概况；由荷兰大都会建筑事务所（OMA）设计的中央电视台总部大楼(CCTV Headquarters) 位于北京东三环路的中央商务区内，占地总面积19.7公顷，由中央电视台(CCTV)主楼、服务楼、电视文化中心(TVCC)及室外工程组成。

其中主楼高234米，地上52层、地下3层，设10层裙楼，建筑面积47万平方米。

主楼的两座塔楼双向内倾斜6度，在163 米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙(10万平方米，共27400余块)由强烈的不规则几何图案组成。

钢结构总用钢量高达12万吨，混凝土总用量达33万立方米。

当这座梯形结构完工时，它将成为世界上设计最激进的建筑。

它被美国《时代》周刊评选为2007年世界十大建筑奇迹之一。

2007年十大建筑奇迹中，北京就拥有三处（另两处为北京当代万国城和北京奥林匹克体育馆）。

但由于这栋建筑造型花费庞大（约50亿人民币但是总建筑费用远超预期高达200亿人民币其中设计费用高达3.5亿平均每平米630元）、过于奇特、有安全及交通隐患而备受争议。

方案特点：在库哈斯的方案中，整个工程在占地10公顷上的地块分别做CCTV，和TVCC（电视文化中心），其中CCTV 被设计成一座高237M的面积为40.5万㎡的扭曲状大楼。

大楼内部的功能排放次序是是按照电视制作节目的次序而行的，把行政，新闻，广播，演播室，和制作室等相互联接起来形成一条完整的环形过程。

在地块上与CCTV大楼相对应的是相对独立的高层建筑TVCC。

TVCC建筑面积11.6万平方米，功能由酒店，参观中心，公共剧场组成。

其中将两部分分开有两个原因，第一处于安全考虑，CCTV作为国家媒体机构在安全方面要求严格。

同时他有需要建立作为媒体机构开放姿态以更加深入接触观众和市民。

第二两栋建筑特殊位置关系产生了一种张力和对话，使路人在行进过程中产生步移景异的视觉效果。

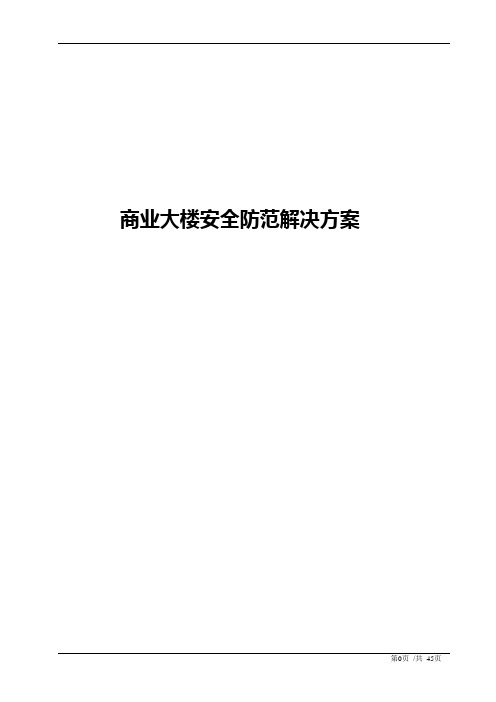

商业大楼安全防范解决方案第0页/共36页目录第一章商业大楼分 (3)1.1商业建筑功用 (3)1.2建筑特点 (3)第二章智能化简介 (4)2.1系统设计依据 (4)2.2设计原则 (5)2.3楼宇自动化系统（B A S） (7)2.4通讯自动化系统（C A S） (7)2.5办公自动化系统（O A S） (7)2.6机房部分 (8)2.7系统集成 (8)第三章I B M S系统集成 (9)3.1系统概述 (9)3.2设计目标 (10)3.3系统功能 (10)第四章楼宇自动化系统（B A S） (13)4.1智能照明系统 (13)4.2能量计费系统及远程抄表系统 (16)4.3空调系统控制（楼宇机电设备自动化控制系统） (18)4.4给排水监控系统 (21)4.5安全防范系统 (21)4.6停车场管理系统 (26)4.7电力设备监控系统 (26)4.8公共广播系统 (27)第五章通讯自动化系统（C A S） (28)5.1语音通信系统 (28)5.2数据通信系统 (28)5.3综合布线系统 (32)5.4移动通信无线覆盖系统 (33)第1页/共36页第六章办公自动化系统 (34)第七章机房工程 (35)第2页/共36页第一章商业大楼分1.1商业建筑功用智能建筑的本质就是运用系统工程学的方法，对建筑物的四个基本要素，即结构、系统、服务和管理，以及它们之间的内在联系，以最优化的设计，提供一个投资合理又拥有高效率的幽雅舒适、便利快捷、高度安全的环境空间，并使大楼的拥有者和管理者在费用开支、生活舒适、商务活动和人身安全等方面得到最大利益的回报。

1.2建筑特点商业建筑一般结构采用钢管混凝土结构，分为地上层及地下层，其中地下室建筑主要用于停车场或机电设备房，地上楼层主要用于办公、商业等，是民间经贸和文化交流合作的活动场所。

第3页/共36页第二章智能化简介2.1系统设计依据1）《智能建筑设计标准》（GB50314-2000）；2）《智能建筑工程质量验收规范》（GB50339-2003）3）《建筑防雷设计规范》（GB50057-94）4）《智能建筑弱电工程设计施工图集》（GJBT-471）5）《电气装臵安装工程电缆线路施工及验收规范》（GB50168-92）6）《国际商务建筑布线标准》（ISO/IEC11801）7）《建筑与建筑群综合布线系统工程设计规范》GB/T50311-20008）《建筑与建筑群综合布线系统工程施工及验收规范》GB/T50312-20009）《商业建筑电信布线标准》EIA/TIA568A10）《用户建筑综合布线》ISO/IEC1180111）《建筑通信线路间距标准》EIA/TIA56912）《商业建筑通信接地要求》EIA/TIA60713）《工业自动化仪表工程施工及验收规范》GBJ93-8614）《自动化仪表安装工程质量检验评定标准》GBJ132-9015）《民用建筑电气设计规范》（JGJ/T16-92）16）《高层民用建筑设计防火规范》（GB50045-2001）17）《低压配电设计规范》（GB50054-95）18）《火灾自动报警系统设计规范》（GB50116-98）19）《采暖通风与空气调节设计规范》（GBJ15-87）20）《安全防范工程程序与要求》（GA/T75-94）21）《闭路监视电视系统工程技术规范》（GB50198-94）第4页/共36页22）《火灾自动报警系统施工验收规范》（GB50116-92）23）《电子计算机机房设计规范》（GB50174-93）24）《电子计算机机房场地通用规范》（GB/T2887-2000）25）《建筑物防雷设计规范》（GB50057-2904）26）《防静电工程技术规范》（DGJ08-83-2000/JU10011-2000）27）《民用闭路监控电视系统工程设计规范》（GB/50198-94）28）《计算机用活动地板技术要求》（GB6650-1986）29）《计算机场地安全要求》（GB9361-1988）30）《电子计算机机房施工及验收规范》（SJ/T30003-1993）2.2设计原则针对商业大楼的建筑特点，智能化建设工程按以下原则进行规划：1）大楼智能化系统建设要以国家建设部颁布的《智能建筑设计标准》（GB/T50314-2000）中的甲级标准为指导，同时智能化系统的各个子系统按照国家相关技术标准实施。

央视大楼方案竞标一、项目背景央视大楼方案竞标是由央视（中国中央电视台）发起，面向全球范围内的设计公司和团队，征集央视大楼设计方案。

央视大楼作为中国国家级重点工程，将成为央视总部以及国内外重大活动的重要场所，其设计方案的优劣将直接影响到央视形象和功能。

二、竞标要求竞标方案需要满足以下要求：1.设计方案必须充分体现央视的核心理念，包括时代感、创新性、功能性和艺术性。

2.建筑设计要尊重央视大楼规划用地和建筑面积的限制，并能合理利用空间，满足央视大楼的日常运营需求。

3.竞标方案需要提供详细的建筑设计图纸、效果图、立体模型等，以便评审团对方案进行评估。

4.设计方案需要考虑到央视大楼的可持续发展和环境友好性，包括节能减排、建筑材料可持续性等因素。

三、竞标流程竞标流程如下：1.首先，设计公司或团队需要在规定的时间内提交竞标方案的书面提案，包括设计理念、具体方案描述和预期效果等内容。

2.提案评审团将对所有提交的竞标方案进行评审，评审标准包括方案创意性、可行性、技术先进性等因素。

3.评审团将根据评审结果，选出若干入围方案，并要求入围方案提交更加详细的设计图纸、效果图、立体模型等资料。

4.入围方案的设计公司或团队将有机会进行现场报告和答辩，以展示方案的优势和创新点。

5.最终，评审团将综合评估所有入围方案，并选出最佳方案作为央视大楼的设计方案，并与中标方签订合同。

四、时间安排竞标的时间安排如下：•提案截止日期：2022年1月1日•入围方案公布日期：2022年2月1日•现场报告和答辩日期：2022年3月1日•中标结果公布日期：2022年4月1日五、评审标准评审团将根据以下标准评估竞标方案：1.创意性：方案是否具有独特的设计理念和创新的建筑形态。

2.可行性：方案是否能够在央视大楼的规划要求和预算限制下实施。

3.技术先进性：方案是否采用了先进的建筑技术和材料，以确保建筑的质量和安全性。

4.环境友好性：方案是否考虑了环境保护和可持续发展的因素。

最粗的钢筋直径 为50mm，钢筋 越粗，拌合物越
易离析
最激进的建筑。”
结构与形式
•
人们通常认为，摩天大楼应该高耸入云。因此，这样
一种回旋式结构，在建筑界并没有现成的施工规范可循。 为此央视新大楼的柱子采用型钢组合柱，是由混凝土和钢 两种材料组成的。它主要结构形态是一个由交叉三角形网 状表面包裹的菱形圆。这种巨型的筒状结构具有优良的刚 性、超静定性、坚固性和抗扭性等特征。建筑的立面、屋 顶和底面都被交叉网状结构覆盖以分散荷载。因为建筑的 形态复杂，致使其不同区域的受力强度不构件承 载相近的负荷，在受力较大的区域加大网格的密度；相反， 在承载富余的地方则删去一些构件。这种不规则的交叉网 格反映了从日常的荷载到强地震的不同情况下实际结构受 力的分布模式。
强大且充满张 力
功能与布局
• 中央电视台总部大楼由三个建筑物组成：位于西 南侧的CCTV主楼、位于西北侧的电视文化中心 （简称TVCC）以及位于东北角的能源服务中心。 中央电视台新台址中将建五星级酒店，CCTV大 楼主要由两部分功能组成，即五星级酒店和电视 文化中心。酒店设置在CCTV大楼主体内。大楼 的四五层内设酒店大堂及餐厅、商店、游泳池等 公共活动场所。大堂上部南北两侧为300间客房 合围成的中庭，主楼顶部为酒店的风味餐厅。主 楼内主要分为5个区域：行政管理区、综合业务区、 新闻制播区、播送区和节目制作区。
•
• 由世界著名建筑设计大师设计的央视新台址， 是一座对传统高层建筑概念具有颠覆意味的 创新力作。其薄型的铝合金玻璃幕墙，更是 对传统幕墙理念的跨越和突破，其外立面上 不规则分布的“菱形钢格构”既是建筑的外 观装饰，又是幕墙基于的结构。此外，大楼 外面将采用特种玻璃，其表面被烧制成灰色 瓷釉，能更有效遮蔽日晒。建成后，遒劲有 力的“菱形钢格构”，“钻石”形状的双银 低辐射安全玻璃，配以质感强烈的彩釉装饰， 将充分体现央视新台址外立面的雄浑与气势。

31
THANK YOU
中央电视台新台址 建设工程
华东建筑设计研究院有限公司 32
CCTV ·钢铝复合单元式系统
由于“菱形钢格构”和“薄 型单元玻璃幕墙”的施工是 随着主体结构施工同步进行， 幕墙系统设计必须详细进行 主体结构施工和幕墙施工变 位模拟计算分析，以及主楼 幕墙结构抗震（大、中、小 震状态）模拟计算分析。这 是幕墙整体系统设计成败的 关键.
14
CCTV主楼幕墙工程量大，体型 复杂，立面幕墙的清洗和维护 非常重要，擦窗机设计方案必 须优先考虑立面幕墙玻璃的更 换方式，其次需考虑立面幕墙 每年至少清洗两次。
CCTV ·大楼清洁维护系统
该幕墙检修系统有两大原理： • 幕墙检修系统和大楼外墙系 统完整协调的配合。 • 检修系统的复杂性，智能化 和适应性与幕墙吊篮相结合， 而非连结在幕墙本身之上。
15
图纸篇
Drawings
16
17
18
19
20
21
22
23
24
25
26
27
28

29
30
2
项目特点
Characteristic of the Project
1.
避免在高度上的无谓竞争,设计提出以独特的建筑形式活跃地结合到城 市空间之中,主楼将电视制作的所有功能环节结合在一个内部紧密连接 的环路状建筑整体中。由此成为首都北京的标志性建筑并向全世界展 示中央电视台新的面貌。
2. 总体设计通过庆典广场/6米平台以及媒体公园三大集中景观要点的基
整个建筑中按照使用特性 汇集了包括制作/新闻/空 中演播室等30个大小演播 室以及相关的辅助用房， 采用了轻质房中房体系/成 品的隔墙体系等建筑声学 措施。在广电类设计中无 论从建筑布局/声学设计等 均作了全新的尝试..

CCTV大楼方案字体: 小中大| 打印发表于: 2007-2-27 08:45 作者: zwj111469 来源: 建筑cad导读CCTV造型的根源从哪里来？初始的idea是什么？有哪些功能组成？位置分别在哪？为什么？各功能之间怎样联系？有哪些使用者？各人流如何组织？公共参观流线如何安排？如何解决悬挑体结构？采用哪种结构体系？主体结构，楼板，外墙面什么关系？各有哪些特点？中央电视台新台址位于北京东三环路的中央商务区内，由中央电视台(CCTV)主楼、服务楼、电视文化中心(TVCC)及室外工程组成。

其中主楼高234米，地上52层、地下3层，设10层裙楼，建筑面积47万平方米。

主楼的两座塔楼双向内倾斜6度，在163米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙由强烈的不规则几何图案组成，造型独特、结构新颖、高新技术含量大，在国内外均属“高、难、精、尖”的特大型项目。

中国中央电视台大楼耗资50亿元人民币。

央视新大楼从设计图纸转入建设期。

此前，央视新大楼因造价太高、造型特异、交通隐患等问题备受争议。

新台址位于北京市中央商务区规划范围内，用地面积总计18万7000平方公尺，总建筑面积约55万平方公尺，最高建筑约230公尺。

该方案由世界著名建筑设计师、荷兰人雷姆?库哈斯担任主建筑师，荷兰大都会建筑事务所负责设计。

中央电视台新台址中将建五星级酒店.TVCC大楼主要由两部分功能组成，即五星级酒店和电视文化中心。

酒店设置在TVCC大楼主体内。

大楼的四五层内设酒店大堂及餐厅、商店、游泳池等公共活动场所。

大堂上部南北两侧为300间客房合围成的中庭，主楼顶部为酒店的风味餐厅。

5年前，当荷兰人雷姆·库哈斯和德国人奥雷·舍人公布他们的中央电视台新总部大楼的设计方案时，人们简直不敢相信建筑还可以这么做。

从技术上讲，这座建筑存在很大难度。

建筑外形就像是一只被扭曲的正方形油炸圈；两座竖立的塔楼向内倾斜，倾角很大；塔楼之间被横向的结构连接起来，总体形成一个闭合的环。

中央电视台新台址建设工程
CCTV ·New Site Construction
建筑专业
项目概况
CCTV Introduction
中央电视台新台址建 设工程项目建于朝阳路和 东三环路交界处的北京中 央商务区内。
为了避免在高度上的 无谓竞争,设计提出以独 特的建筑形式活跃的结合 到城市空间之中,由此成 为首都北京的标志性建筑 并向全世界展示中央电视 台新的面貌。
基地概况
General Situation of the SITE
基地总面积为196960平米,南北和东西向规划道路将基地划分为4个区域.新址主楼位于西 南地块,高234米.地上49层,地下3层.服务楼位于东北地块,高20米,地上2层,地下1层.
CCTV ·设计理念 Design Concept
CCTV主楼幕墙工程量大，体型 复杂，立面幕墙的清洗和维护 非常重要，擦窗机设计方案必 须优先考虑立面幕墙玻璃的更 换方式，其次需考虑立面幕墙 每年至少清洗两次。
CCTV ·大楼清洁维护系统
该幕墙检修系统有两大原理： • 幕墙检修系统和大楼外墙系 统完整协调的配合。 • 检修系统的复杂性，智能化 和适应性与幕墙吊篮相结合， 而非连结在幕墙本身之上。
CCTV ·景观设计 Landscape Plan
总体设计通过庆典广场/6米平 台以及媒体公园三大集中景观 要点的基础上构筑建筑和景观 的一体化效果.
单体设计
Architectural Design of the Main Building
CCTV ·功能分区 Program Layout
大堂 MAIN LOBBY 演播室 STUDIO
开放式演播空间 STUDIO
CCTV ·功能分区 Program Layout

中央电视台总部大楼模型制作方案
负责人：
组长:
组员：
大楼简介：中央电视台新台址位于北京市朝阳区东三环中路(原“北汽摩厂址”)，紧临东三环，地处CBD核心区，占地197000平方米。

总建筑面积约55万平方米，最高建筑234
米，工程建安总投资约50亿元人民币。

建设内容主要包括：主楼(CCTV)、电视文
化中心(TVCC)、服务楼及媒体公园。

项目
建成后，中央电视台将具备200个节目频
道的播出能力。

[1]
该建筑由世界著名建筑设计师、荷兰人雷
姆·库哈斯担任主建筑师，荷兰大都会建筑
事务所负责设计。

中央电视台新台址中将
建五星级酒店，CCTV大楼主要由两部分
功能组成，即五星级酒店和电视文化中
心。

酒店设置在CCTV大楼主体内。

大楼
的四五层内设酒店大堂及餐厅、商店、游泳池等公共活动场所。

大堂上部南北两侧为300间客房合围成的中庭，主楼顶部为酒店的风味餐厅。

模型与实体建筑比近视为1：400
模型总高度50cm，长25cm，宽25cm，塔楼切面面积64cm2
制作材料:卡纸
介绍模型的话：每条卡纸代表着中华儿女，将他们粘在一起做成的模型就像我们所面对的无情天灾！雅安不哭，我们与你们同在，为雅安祈福！。

CCTV ·800M演播室灯光舞美层透视
CCTV ·800M演播室内部各工作平台高度
CCTV ·800M演播室灯光设备层透视
CCTV ·800M演播室内部各工作平台高度
“菱形钢格构”单元的整合， 每个幕墙挂板形成坚固的独 立单元，悬挂于斜撑构架的 “菱形”槽式钢结构，幕墙 结构的总体位移被积累在每 个“菱形钢格构”的边缘， 并最终被斜肋槽式钢结构承 受， “菱形钢格构”是整 个大楼“薄型玻璃幕墙”的 关键基点。
5. 幕墙设计基于对主体支撑钢结构的室外视觉表达效果原则，采用菱形
斜肋钢结构系统以及其支撑的单元式玻璃幕墙系统,，突出建筑外皮的 凹凸韵律。幕墙部分的设计标准值为Ｋ＝--5.25和4.25W/（m2.K）， 以表达建筑立面与结构体系之间得逻辑关系。
基地概况
General Situation of the SITE
中央电视台建筑设计
中央电视台新台址建 设工程项目建于朝阳路和 东三环路交界处的北京中 央商务区内。
为了避免在高度上的 无谓竞争,设计提出以独 特的建筑形式活跃的结合 到城市空间之中,由此成 为首都北京的标志性建筑 并向全世界展示中央电视 台新的面貌。
项目特点
Characteristic of the Project
1.
避免在高度上的无谓竞争,设计提出以独特的建筑形式活跃地结合到城 市空间之中,主楼将电视制作的所有功能环节结合在一个内部紧密连接 的环路状建筑整体中。由此成为首都北京的标志性建筑并向全世界展 示中央电视台新的面貌。
2. 总体设计通过庆典广场/6米平台以及媒体公园三大集中景观要点的基
础上构筑建筑和景观的一体化效果。两个塔楼从一个共同的6米平台基 座升起,分别担负了新闻制作和综合办公的功能,并在上部汇合后构成 了管理会议等功用的顶部空间。地下一夹层和顶部37/38层组成了一条 环状的参观流线,为大众了解媒体的运作提供了崭新的窗口。

CCTV Headquarters 项目介绍项目名称 中国中央电视台新总部项目位置北京建筑类型摩天楼开发商cctv设计团队建筑师奥雷•舍人 和库哈斯OMA Architects结构师Arup(奥雅纳)其他华东建筑设计研究院建筑面积473,000 平方米占地面积160x160m=25600平方米建筑高度一座234.00米 二座210米建筑层数一座地上54、地下3,二座地上 44、地下3标准层设计面积层高 净高进深结构形式 钢结构幕墙形式玻璃幕墙空调形式中央空调其他设备系统参考文献http://www.oma.eu/projects/2002/cctv-%E2%80%93-headquarters /beijing/cctv-headquarters//2012/05/17/oma-cctv-headquarters-now-complete.html/?attachment_id=24514/_assets/_download/D6E6AB4D-19BB-316E-4017A36ECEDCE0D6.pdf/Projects/China_Central_Television_Headquarters. aspx?sc_lang=zh-CN基本信息央视（ CCTV） 新总部大楼高234 米，外形犹如一个“三维曲柄环”。

大楼由两座倾斜的塔楼组成，其首尾两端弯折 90 度后合拢，形成一段连通管 。

楼的主体支撑由楼体表面的不规则网格来实现──这也是支撑力在管状楼宇结构中穿梭的视觉化表现。

对角线图案越小，其实际载荷便越大，所提供的支撑力也越强。

支撑管状结构同样赋予了大楼必要的强度，以抵御该地区可能发生的地震活动，从而进一步提升了安全等级。

在合拢之前，两座塔楼易于受风力和阳光直射下表面温度波动的影响而各自有所偏移。

因此施工方法是设计过程中的关键一环。

就设计而言，至关重要的一点是要考虑大楼在部分完工状态下的表现。

第一章工程总概况1.1工程简介中央电视台新台址位于市国际商务中心区（CBD），地处东三环路以东，朝外大街与光华路之间（原汽车配件厂）。

为解决电视台的雨污水排放，由中央电视台投资，由市市政专业有限责任公司设计，我市政工程管理处第一管理所承担商务中心东西街（南北向）、中央电视台中路（东西向）两条道路的雨、污水工程施工及中央电视台服务楼周边小市政管线施工。

1.2项目承包方：中国建筑工程总公司1.3工程特点1.3.1本工程地处东三环CBD商业中心，地理位置相当重要，考虑到本工程周边环境复杂，在施工中噪音大的工序尽量安排白天施工，如确需夜间施工的情况，提前作好各项降噪工作，确保将施工干扰减至最小。

1.3.2根据现场踏勘，本工程施工现场没有可供暂存土方的空地，因此工程中发生的所有土方全部外运，需回填时尽量就近寻找土源。

因此工程中发生的土方量很大，工期又开始于冬季多风季节，在合理安排施工以保障工期的情况下，还要做到注意环保，文明施工是工程中需要特别意注意的问题。

1.3.3同期施工的专业管线多（有电信、电力和热力等管线的铺设），电视台部道路及楼前各专业设计管线横向间距较近，干线与支线形成网状，施工难度较大。

并且各市政管线交叉密集，施工时应注意与其他施工单位相互配合，协调一致，精心施工，达到业主满意。

1.3.4本工程属于开发小区配套外部市政工程，因此市政工程的施工步调要紧跟土建工程的进程，要分段分片施工，因此工程不可能是连续施工的。

对此甲方工程部已经根据小区楼盘开发步骤制定了一份工期计划，计划是严格执行的，因此本着服务于甲方的精神，我们的工程安排也要按此计划。

在此基础上，我们要保证完工一段，合格一段，做到工程整体的优质性。

第二章项目围确定2.1项目目标与项目描述本工程总体达到处优标准，施工现场争创达标工地。

B、安全目标：本工程施工期间无任何安全事故。

C、进度目标: 按期完成。

A、成本目标: 降低成本10%。

开竣工日期及工程造价：合同开工日期： 2007年7月1日合同竣工日期： 2008年5月30日合同工期： 210天计划开工日期： 2007年10月25日计划竣工日期： 2008年5月15日计划工期： 140天工程造价： 909万元2.2 项目重大里程碑方案设计阶段2000年，央视新台址建设工程开始进行的前期工作，开始筹建央视新大楼。

关于CCTV总部大楼(CCTV Headquarters)设计方案的分析总体概况；由荷兰大都会建筑事务所（OMA）设计的中央电视台总部大楼(CCTV Headquarters) 位于北京东三环路的中央商务区内，占地总面积19.7公顷，由中央电视台(CCTV)主楼、服务楼、电视文化中心(TVCC)及室外工程组成。

其中主楼高234米，地上52层、地下3层，设10层裙楼，建筑面积47万平方米。

主楼的两座塔楼双向内倾斜6度，在163 米以上由“L”形悬臂结构连为一体，建筑外表面的玻璃幕墙(10万平方米，共27400余块)由强烈的不规则几何图案组成。

钢结构总用钢量高达12万吨，混凝土总用量达33万立方米。

当这座梯形结构完工时，它将成为世界上设计最激进的建筑。

它被美国《时代》周刊评选为2007年世界十大建筑奇迹之一。

2007年十大建筑奇迹中，北京就拥有三处（另两处为北京当代万国城和北京奥林匹克体育馆）。

但由于这栋建筑造型花费庞大（约50亿人民币但是总建筑费用远超预期高达200亿人民币其中设计费用高达3.5亿平均每平米630元）、过于奇特、有安全及交通隐患而备受争议。

方案特点：在库哈斯的方案中，整个工程在占地10公顷上的地块分别做CCTV，和TVCC（电视文化中心），其中CCTV 被设计成一座高237M的面积为40.5万㎡的扭曲状大楼。

大楼内部的功能排放次序是是按照电视制作节目的次序而行的，把行政，新闻，广播，演播室，和制作室等相互联接起来形成一条完整的环形过程。

在地块上与CCTV大楼相对应的是相对独立的高层建筑TVCC。

TVCC建筑面积11.6万平方米，功能由酒店，参观中心，公共剧场组成。

其中将两部分分开有两个原因，第一处于安全考虑，CCTV作为国家媒体机构在安全方面要求严格。

同时他有需要建立作为媒体机构开放姿态以更加深入接触观众和市民。

第二两栋建筑特殊位置关系产生了一种张力和对话，使路人在行进过程中产生步移景异的视觉效果。

塔楼核芯筒为钢框架结构体 系,核芯筒体横向布置一定 数量的柱间支撑,而纵向主 要依靠抗弯框架的作用。 所有核芯筒及塔楼内柱都是 竖直的,与外筒柱一起作用, 为“刚性层”之间的楼板提 供稳定约束。 核芯筒内两个楼层平面之间 的侧向约束可以保证两“刚 性层”楼板之间楼层的侧向 稳定,并传递层间水平荷载。
谢谢大家 ！ ！
主结构 主结构采用支撑筒结构，支 撑筒平面布置呈“十”字， 由 12 根钢管混凝土柱及偏 心钢支撑组成，“十”字的 4个端部设置八字偏心支撑， “十”字的中间四道平面分 别设置 8片单斜杆偏心支撑， 偏心支撑设置方向满足建筑 空间的使用要求，为增加 “十” 字支撑筒抗扭刚度 和整体性，在子结构的楼层 位置设置环梁。
贵阳201大厦采用支撑筒悬挂结构 体系，分为主结构、子结构和悬 挂桁架体系三部分。 主结构由钢管混凝土柱和偏心支 撑组成的支撑筒; 子结构为钢框 架结构，每个子结构段立面上沿 四周螺旋上升。悬挂桁架体系沿 高度分3段设置，每段子结构设置 受力自平衡的悬挂桁架。 作用于整体结构的水平荷载主要 由主结构承担，子结构以承受自 身竖向荷载为主，依靠悬挂桁架 支撑。悬挂桁架将承受到的竖向 荷载传递到主结构。
贵州201大厦
工程概况
贵阳201大厦位于贵阳市金阳区，建筑总高度 201m，地上 43层，地下2层。结构大屋面高 156m，高宽比为 6.7，其中裙房有2层，首层 层高 8m，第二层 5.5m，层 31和层 32层高为 6m，其余各层均4.5m，抗震设防烈度为6度， 安全等级为二级，设计使用年限为 50年，耐 久性为 50 年。
中央电视台新楼
央 视 大 楼 效 果 图
工程概况
该方案由世界著名建筑设计师、荷兰人雷姆·库哈斯担 任主建筑师。 中央电视台新台址工程地处北京市朝阳区东三环中路东, 在北京市中央商务区(CBD)规划范围内。 中央电视台新台址CCTV主楼为位于高地震区的复杂超限 超高层连体建筑,主楼最高点为234m,塔楼双向6°倾斜, 用地面积19万m2,总建筑面积约60万m2。 CCTV主楼由塔1和塔2两座塔楼、裙房及基座组成,地下3 层,地上总建筑面积40万m2。塔楼1,2均呈双向6°倾斜, 分别为51层和44层,在层37(塔楼2为层30)以上部分用14 层高的L形悬臂结构连为一体。结构屋面高度234m,最大 悬挑长度75m。裙房为9层,与塔楼连为一体。
